Sonel MPI-507 tester za instalacije
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Istaknuti proizvodi i detalji

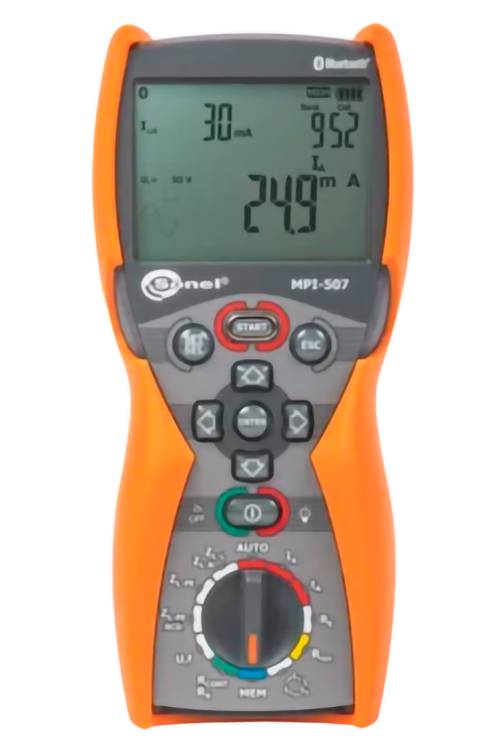

Sonel MPI-507 tester za instalacije
- Mjerenje impedancije petlje
- Mjerenje impedancije petlje kratkog spoja u mrežama napajanja s nazivnim naponima: 220/380 V, 230/400 V, 240/415 V s frekvencijama 45...65 Hz, raspon radnog napona: 180...460 V
- Prikaz otpora R i reaktancije X petlje kratkog spoja
- Mjerenje impedancije petlje strujom od 15 mA bez aktiviranja RCD sklopki
- Maksimalna ispitna struja: 7,6 A (na 230 V), 13,3 A (na 400 V)
- Ispitivanje prekidača diferencijalne struje tipa AC, A
- Mjerenje kratkotrajnih, odgođenih i selektivnih RCD-ova s nominalnim diferencijalnim strujama od 10, 15, 30, 100, 300, 500 mA
- Mjerenje struje okidanja IA i vremena okidanja tA za struje 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn
- Mjerenje RE i UB bez aktiviranja RCD-a
- Proširena funkcija AUTOMATSKOG mjerenja RCD-ova, s mjerenjem niskog napona ZL-PE
- Mjerenje IA i tA tijekom jednog isključenja RCD-a
- MPI-507 | Mjerenje otpora uzemljenja
- Mjerenje korištenjem 3-polne metode
- MPI-506 • MPI-507 | Mjerenje izolacijskog otpora
- Ispitni napon 100 V, 250 V, 500 V
- Mjerenje otpora zaštitnih i kompenzacijskih spojeva
- Mjerenje kontinuiteta zaštitnih vodiča s ispitnom strujom od ±200 mA prema normi EN 61557-4
- Automatska kalibracija mjernih vodova - može se koristiti bilo koja duljina mjernih vodova,
- Mjerenje otpora niskog napona s audio signalom
- MPI-506 • MPI-507 | Prikaz faznog slijeda
Tehnički podaci
- • Provjera ispravnog spoja PE zaštitnog vodiča pomoću kontaktne elektrode.
- • Mjerenje mrežnog napona (0...500 V) i mrežne frekvencije.
- • Prostor za pohranu 990 rezultata.
- • Bežični prijenos podataka na računalo.
- • Pozadinsko osvjetljenje tipkovnice.
- Vrsta proizvoda
tester za instalacije
tvornički standard (vlastiti)
- Kategorija mjerenja
CAT IV 300 V
CAT III 600 V
- Sučelja
Bluetooth®
- dim.
(D x Š x V) 58 x 98 x 220 mm
- Težina
0.8 kg
IP67
- Mjerno područje (VDE)
otpornost izolacije
impedancija kvara petlje
- Vrsta prikaza
LCD
- Širina
98 mm
- Visina
220 mm
- Dužina
58 mm
- Postupak ispitivanja
automatsko
- Napajanje
baterijsko napajanje
- Memorija (mjesta)
990
- Memorija
da
- Tip
MPI-507
- Određene značajke
RCD/FI test
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3763599 Sonel MPI-507 tester za instalacije
Upute za rad i sigurnost
Upute za rad i sigurnost 3763599 Sonel MPI-507 tester za instalacije
Opis
Jednostavno rukovanje najsuvremenijom tehnologijom
Vjerojatno najmanji mjerni uređaj na svijetu s tako velikim brojem mjernih funkcija. Funkcije se odabiru pomoću rotacijskog prekidača. Dodatni parametri se podešavaju pomoću tipki na prednjoj strani
Slučaj prilagođen. Uređaj sprema postavke čak i ako je baterija potpuno prazna.
Sve tipke i modularni zaslon imaju pozadinsko osvjetljenje, što značajno poboljšava upotrebljivost u uvjetima slabog osvjetljenja. Zahvaljujući velikoj memoriji, nisu potrebne bilješke tijekom mjerenja.
Provjera električne sigurnosti
Ovaj uređaj se može koristiti za provjeru sigurnosti električnih instalacija u kućanstvima i industriji. Najveća prednost je brzo mjerenje (samo nekoliko sekundi!) impedancije petlje kvara u krugovima s RCD-ima.
Mjerenja se mogu lako automatizirati pomoću:
• automatski način rada za ispitivanje diferencijalne strujne sklopke (RCD),
• WS adapter, koji se može koristiti za testiranje sustava putem standardnih 230 V utičnica.
Povećana otpornost
Mjerni uređaj je idealan za teške uvjete okoline.
Zaštita od prodora prašine i vode osigurana je jedinstvenim kućištem sa stupnjem zaštite IP67.
Sučelja i softver
Podaci mjerenja mogu se jednostavno prenijeti na računalo putem bežične Bluetooth veze. Za generiranje izvješća o mjerenjima za zaštitu od električnog udara koristite softver.
Sonel Reports PLUS. Preuzeti podaci mogu se spremiti u najčešćim formatima i ispisati pomoću besplatnog softvera Sonel Reader.
MPI-507 | Mjerenje otpora uzemljenja
Uređaj je idealan za mjerenje uzemljenja u stambenim zgradama.
Omogućuje provjeru kvalitete sustava uzemljenja pomoću 3-polne metode. Uz vrijednost otpora uzemljenja, mjerni uređaj prikazuje i napon smetnji te otpor pomoćnih RS i RH sondi.
Ovaj tekst je strojno preveden.
Napomene
- Bluetooth® je registrirani zaštitni znak tvrtke Bluetooth SIG, Inc.
