Name: Sonel MPI-502 tester za instalacije VDE standard 0100
Brand: Sonel
SKU: 1427976
Availability: BackOrder

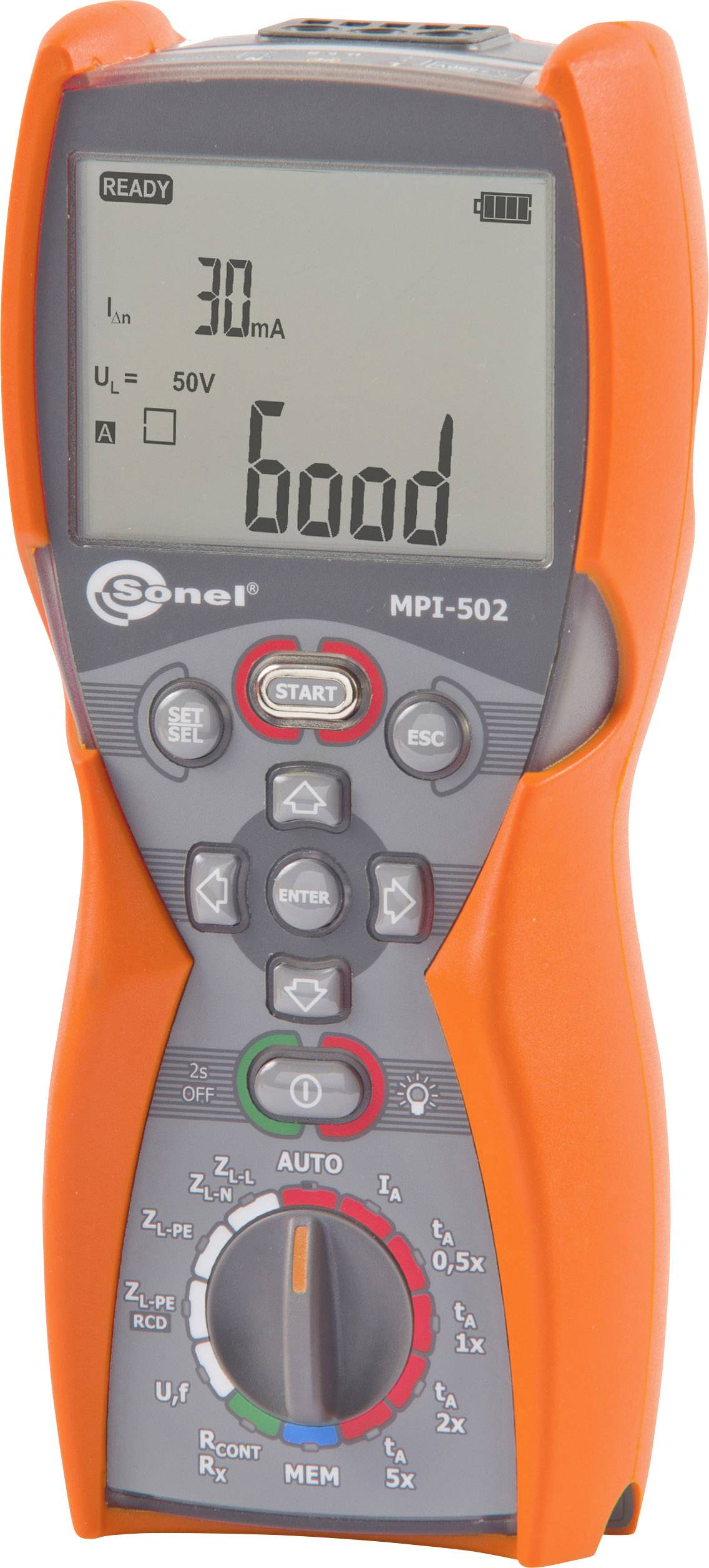

Narančasti električni mjerni uređaj s zaslonom koji prikazuje '30mA' i 'Good'. Uređaj ima tipke i okretni regulator za različite postavke.

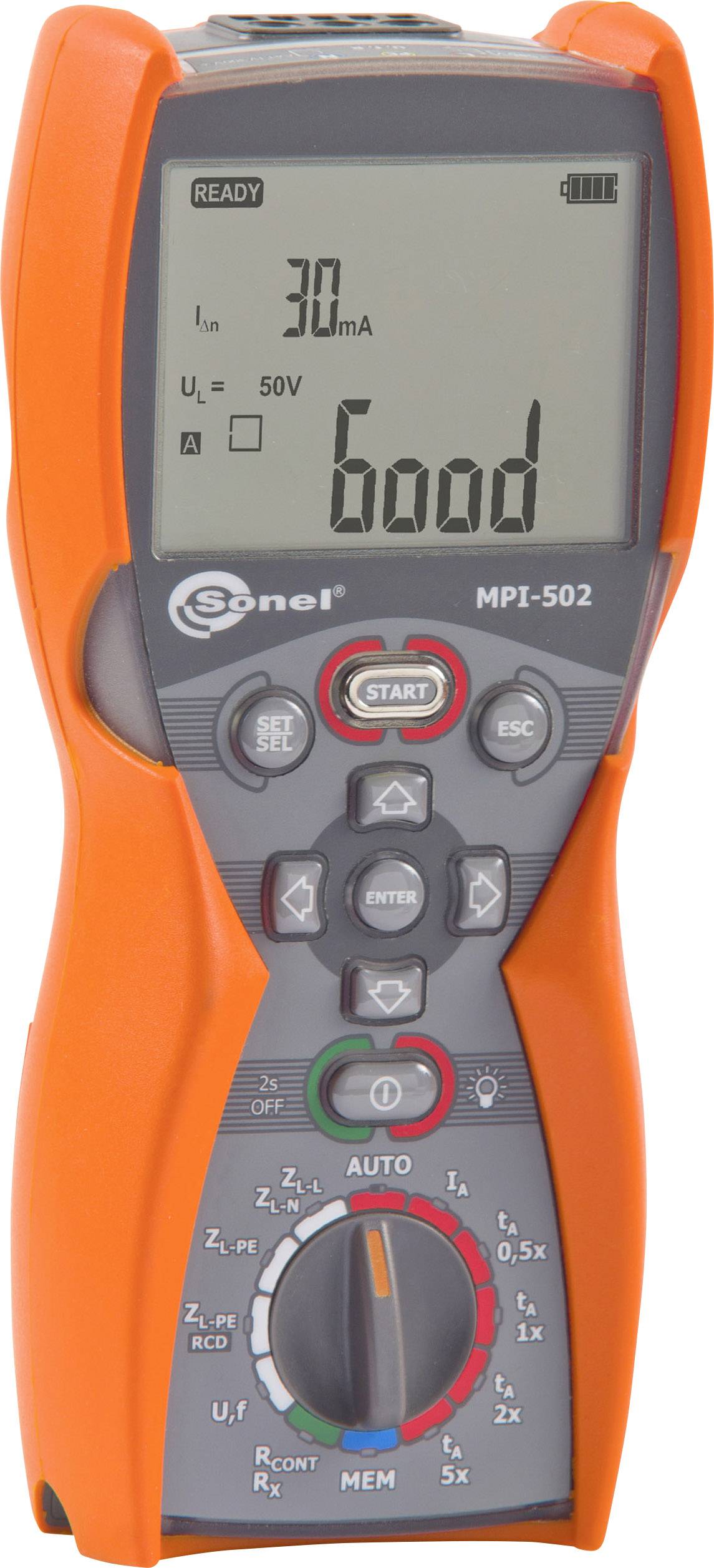

Narančasti digitalni mjerni uređaj s prikazom 'Good' na zaslonu, tastaturom za upravljanje i različitim načinima mjerenja, vertikalne orijentacije.

Digitalni mjerni uređaj s zaslonom prikazuje '30 mA' i 'Dobro'. Ima tipke za upravljanje i okretni gumb s različitim postavkama.

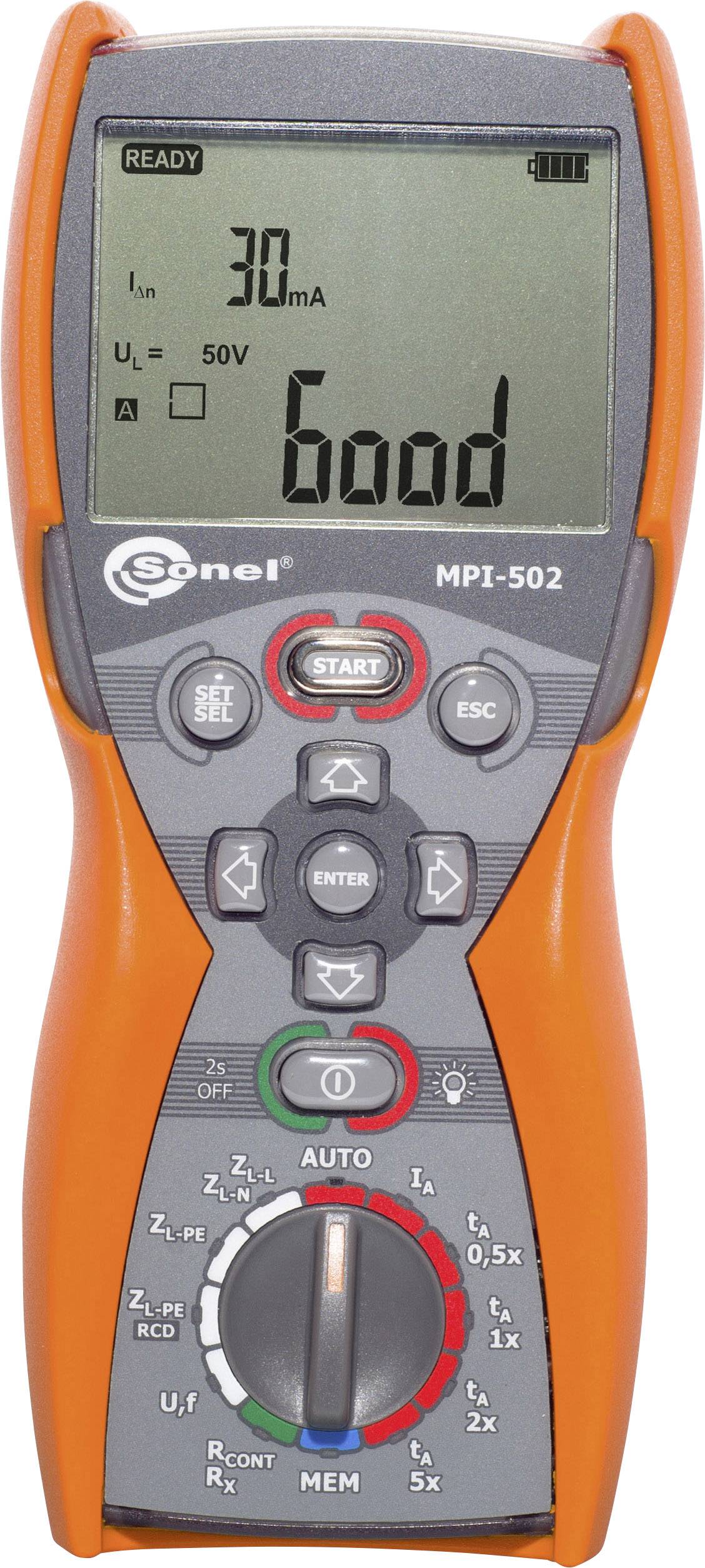

Multimetar s digitalnim zaslonom koji prikazuje '30 mA' i '50V', okružen funkcijskim tipkama. Uređaj za električno mjerenje.

1/4

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostupno uskoro

Broj

kom. - zaliha Njemačka

Ukupno (1.415,00 € / komad)

1.415,00 €

uklj. PDV

samo 72,75 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Sonel MPI-502 tester za instalacije

Mjerenje impedance na petlji: ZL-PE, ZL-N, ZL-L na mrežnom naponu do 415V
Mjerna struja: 7,6 A / 230 V i 13 A / 400V
Mjerenje petlje čak i bez aktiviranja RCD-a
RCD / FI pregled tipa AC i
Mjerenje otpornosti zaštitnog vodiča ± 200mA
Mjerenje napona AC
Mjerenje frekvencije
Automatski preokret polariteta L u. N
Moguć je bežični prijenos podataka
Memorija za 990 izmjerenih vrijednosti
Ispitni uređaj prema IEC 60364-6-61

Tehnički podaci

Mjerenje impedancije raspona ZL-PE, ZL-N, ZL-L 0,00 ... 19,99 Ω: razlučivost 0,01 Ω, točnost: ± (5% vM + 3 znamenke); Mjerenje impedancije raspona ZL-PE, ZL-N, ZL-L 20,0 ... 199,9 Ω: razlučivost: 0,1 Ω, točnost: ± (5% vM + 3 znamenke); Mjerenje impedancije raspona ZL-PE, ZL-N, ZL-L 200 ... 1999 Ω: razlučivost: 1 Ω, točnost: ± (5% vM + 3 znamenke); Raspon napona: 180… 270 V za ZL-PE, ZL-N i 180… 460 V za ZL-L; Frekvencija: 50 Hz, 60 Hz; Raspon mjerenja impedancije petlje ZL-PE bez aktiviranja RCD 0,00 ... 19,99 Ω: razlučivost: 0,01 Ω, točnost: ± (6% vM + 10 znamenki); Mjerenje impedancije raspona ZL-PE bez aktiviranja RCD 20 ... 199Ω: rezolucija: 0,1 Ω, točnost: ± (6% vM + 5 znamenki); Mjerenje impedancije raspona ZL-PE bez aktiviranja RCD 200 ... 1999Ω: rezolucija: 1 Ω, točnost: ± (6% vM + 5 znamenki); Vrijeme uključivanja RCDnormalno 0,5 * U: područje: 0 ... 300 ms, razlučivost: 1 ms, točnost: ± (2% vM + 2 znamenke); Vrijeme uključivanja RCDnormalno 1 * In: Raspon: 0 ... 300 ms, rezolucija: 1 ms, točnost: ± (2% vM + 2 znamenke); Vrijeme uključivanja RCDnormalno 2 * In: Raspon: 0 ... 150ms, razlučivost: 1 ms, točnost: ± (2% vM + 2 znamenke); Vrijeme uključivanja RCDnormalno 5 * In: Raspon: 0 ... 40 ms: Rezolucija: 1 ms, točnost: ± (2% vM + 2 znamenke); Vrijeme isključivanja RCDselektiv 0,5 * U: Raspon: 0 ... 500 ms, rezolucija: 1 ms, točnost: ± (2% vM + 2 znamenke); Vrijeme uključivanja RCDselektiv 1 * U: područje: 0 ... 500 ms, rezolucija: 1 ms, točnost: ± (2% vM + 2 znamenke); Vrijeme uključivanja RCDselektiv 2 * U: Opseg: 0 ... 200 ms, rezolucija: 1 ms, točnost: ± (2% vM + 2 znamenke); Vrijeme uključivanja RCDselektiv 5 * U: Raspon: 0 ... 150 ms, rezolucija: 1 ms, točnost: ± (2% vM + 2 znamenke); Spojna struja RCD tipa AC 10mA: Raspon: 3.3 ... 10.0 mA, razlučivost: 0.1 mA, mjerna struja: 0.3 ... 1.0xIn, točnost: ± 5% In; Spojna struja RCD tipa AC 30 mA: Raspon: 9,0 ... 30,0 mA, razlučivost: 0,1 mA, mjerna struja: 0,3 ... 1,0xIn, točnost: ± 5% In; Spojna struja RCD tipa AC 100 mA: Raspon: 33,0 ... 100,0 mA, razlučivost: 1 mA, mjerna struja: 0,3 ... 1,0xIn, točnost: ± 5% In; Spojna struja RCD tipa AC 300 mA: Raspon: 90 ... 300,0 mA, razlučivost: 1 mA, mjerna struja: 0,3 ... 1,0xIn, točnost: ± 5% In; Spojna struja RCD tipa AC 500 mA: Raspon: 150 ... 500,0 mA, razlučivost: 1 mA, mjerna struja: 0,3 ... 1,0xIn, točnost: ± 5% In; Spojna struja RCD tip A 10 mA: područje: 4 ... 20,0 mA, razlučivost: 0,1 mA, mjerna struja: 0,35 ... 2,0xIn, točnost: ± 10% U; Spojna struja RCD tip A 30 mA: raspon: 12,5 ... 42,0 mA, razlučivost: 0,1 mA, mjerna struja: 0,35 ... 1,4,0xIn, točnost: ± 10% In; Isključna struja RCD tip A 100 mA: područje: 40,0 ... 140,0 mA, razlučivost: 1 mA, mjerna struja: 0,35 ... 1,4xIn, točnost: ± 10% In; Spojna struja RCD tip A 300 mA: Raspon: 120 ... 420 mA, razlučivost: 1 mA, mjerna struja: 0,35 ... 1,4xIn, točnost: ± 10% U; Raspon mjerenja otpora zaštitnog vodiča ± 200 mA 0,00 ... 19,99 Ω: Rezolucija: 0,01 Ω, točnost: ± (2% vM + 3 znamenke); Raspon mjerenja otpora zaštitnog vodiča ± 200 mA 20,00 ... 199,9 Ω: Rezolucija: 0,1 Ω, točnost: ± (2% vM + 3 znamenke); Raspon mjerenja otpora zaštitnog vodiča ± 200 mA 200 ... 400 Ω: Rezolucija: 1 Ω, točnost: ± (2% vM + 3 znamenke); Mjerenje zemaljskog otpora RE za RCD 10 mA: područje: 0,01 ... 5,00 kΩ, rezolucija: 0,01 kΩ, mjerna struja: 4 mA, točnost: 0 ... + 10% vM ± 8 znamenki; Mjerenje zemaljskog otpora RE za RCD 30 mA: područje: 0,01 ... 1,66 kΩ, rezolucija: 0,01 kΩ, mjerna struja: 12 mA, točnost: 0 ... + 10% vM ± 5 znamenki; Mjerenje zemaljskog otpora RE za RCD 100 mA: područje: 1 ... 500 Ω; Rezolucija: 1 Ω, mjerna struja: 40 mA, točnost: 0 ... + 5% vM ± 5 znamenki; Mjerenje zemaljskog otpora RE za RCD 300 mA: područje: 1 ... 166 Ω, rezolucija: 1 Ω, mjerna struja: 120 mA, točnost: 0 ... + 5% vM ± 5 znamenki; Mjerenje zemaljskog otpora RE za RCD 500 mA: područje: 1 ... 100 Ω, rezolucija: 1 Ω, mjerna struja: 200 mA, točnost: 0 ... + 5% vM ± 5 znamenki); Opseg dodirnog napona 0 ... 9,9 V, rezolucija: 0,1 V, mjerna struja: 0,4x In, točnost: 10% vM ± 5 znamenki; Opseg dodirnog napona 10 ... 99,9 V, rezolucija: 0,1 V, mjerna struja: 0,4x In, točnost: 0 ... 15% vM; Raspon mjerenja napona 0,0 ... 299,9 V, rezolucija: 0,1 V, točnost: ± (2% vM + 6 znamenki); Raspon mjerenja napona 300 ... 500 V, rezolucija: 1 V, točnost: ± (2% vM + 2 znamenke); Raspon frekvencija 45… 65Hz: rezolucija: 0,1 Hz, točnost: ± (0,1% vM + 1 znamenka)

Vrsta proizvoda: tester za instalacije

: tvornički standard (vlastiti)

Kategorija mjerenja: CAT IV 300 V

Sučelja: USB

dim.: (D x Š x V) 160 x 305 x 265 mm

Težina: 1.88 kg

: IP67

Mjerno područje (VDE): klizna impedancija
impedancija linije
otpor
otpornost zaštitnog vodiča
dodirna struja
napon
struja
frekvencija

DIN standard: DIN IEC 60364

Vrsta prikaza: digitalni (LCD)

Točnost: 0.1 %

Širina: 305 mm

Visina: 265 mm

Dužina: 160 mm

Postupak ispitivanja: automatsko

Napajanje: baterijsko napajanje

Memorija (mjesta): 990

Memorija: da

Tip: MPI-502

VDE standard: 0100

Određene značajke: RCD/FI test

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1427976 Sonel MPI-502 tester za instalacije VDE standard 0100

Upute za rad i sigurnost

Upute za rad i sigurnost 1427976 Sonel MPI-502 tester za instalacije VDE standard 0100

Opis

VDE 0100 testni uređaj MPI-502 iz Sonela najmanja je i najlakša verzija MPI serije. Idealan je za brzu provjeru RCD-a i osigurača u instalacijama i električnim sustavima. Savršena kombinacija veličine i mjerne tehnologije čine MPI-502 testni uređaj za svaki slučaj alata.

Ovaj tekst je strojno preveden.

Izvedba

Čvrsto kućište zaštićeno gumom IP67; multimetarni format; CAT IV 300V; ispitni vodi s utičnicama za banane ili mjernim vrhovima; Klipnjači za aligator; prijenos podataka putem OR-1 adaptera; futrola; baterije; protokolarni softver Sonel Reader

Isporuka uključuje

Sonel MPI-502 VDE uređaj za ispitivanje

Napomene

Opis

Izvedba

Čvrsto kućište zaštićeno gumom IP67; multimetarni format; CAT IV 300V; ispitni vodi s utičnicama za banane ili mjernim vrhovima; Klipnjači za aligator; prijenos podataka putem OR-1 adaptera; futrola; baterije; protokolarni softver Sonel Reader
