Name: siva 100 A 4 prebacivanje Siemens 3KD30422ME100
Brand: Siemens
SKU: 2263578
Availability: BackOrder

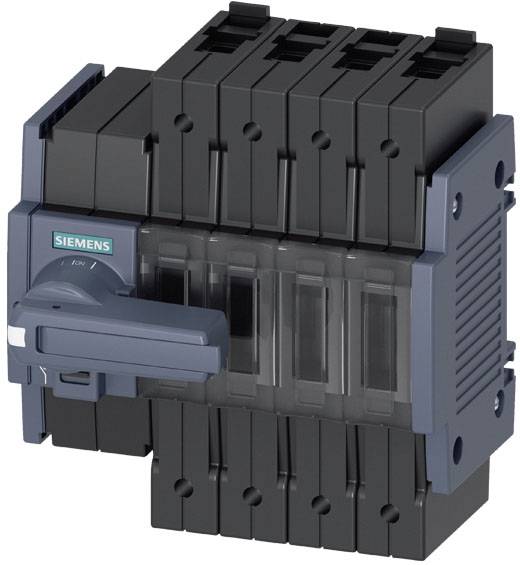

Crni i sivi zaštitni prekidač tvrtke Siemens s polugom sprijeda. Prekidač ima nekoliko sklopnih sekcija.

Shematski prikaz električne sheme s numeriranim vezama (1 do 6) i oznakama 'Q' i 'N'.

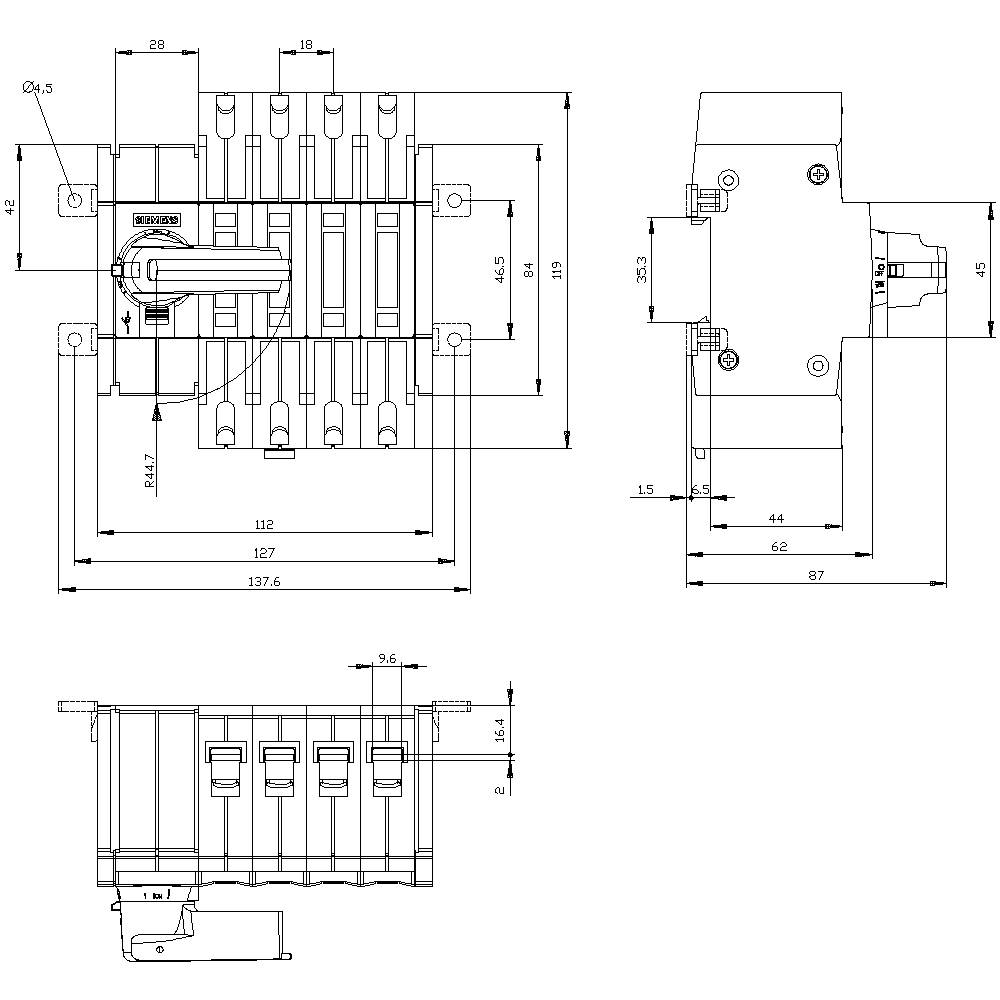

Ovaj tehnički crtež prikazuje prednji i bočni pogled modulskog električnog prekidača s detaljnim mjerama.

1/3

Slika slična

Broj polova

Nazivna struja - zaokružena

100 A

Vrsta kontakta

4 prebacivanje

Pogonski napon (detalji)

1000 V/AC

Boja

siva

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pon,16.11.

Broj

kom. - zaliha Njemačka

Ukupno (214,99 € / komad)

214,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Dizajn zaslona / za ručni rad zaslona za prebacivanje položaja: ON-OFF-TEST
Projekt električnog priključka za glavni krug: stezaljka kutije
Veličina rastavljača sklopke: 1
Način pričvršćivanja: pričvršćivanje vijkom i DIN šinom 35 mm
Podna montaža: da
Napon izolacije: 1000 V
Zaključavanje: da
Vrsta zaštite: IP20
Temperatura okoline tijekom rada: -25 ° C - +70 ° C
Gubitak snage maks .: 10 W
Mehanički vijek trajanja (preklopni ciklusi) / tipično: 15000
Podnosivi napon impulsa: 8 kV

Vrsta kontakta: 4 prebacivanje

Pogonski napon (detalji): 1000 V/AC

Boja: siva

Broj polova: 4

dim.: (Š x V x D) 112 x 119 x 87 mm

Nazivna struja: 100 A

Nazivna struja - zaokružena: 100 A

Izvedba: Prednji pogon

Širina: 112 mm

Visina: 119 mm

Dubina: 87 mm

: 0

: 0

: 100 A

: 4

: IP20

: 4

: 1

: TRUE

: FALSE

: Frame clamp

: FALSE

: Long rotary handle

: TRUE

: TRUE

: TRUE

: 45 kW

: 3 kA

: Grey

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 100 A

: 55 kW

: FALSE

: 80

: Other

UKCA: nije bitno

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2263578 siva 100 A 4 prebacivanje Siemens 3KD30422ME100

Upute za rad i sigurnost

Upute za rad i sigurnost 2263578 siva 100 A 4 prebacivanje Siemens 3KD30422ME100

Opis

SWITCH-DISCONNECTOR 100A, FRAME SIZE 1, 4-POLE FRONT OPERATING LEFT COMPLETE ASSEMBLY DIRECT OPERATING MECHANISM GREY BOX TERMINAL 3KD switch disconnector up to 1600 A as efficient master, emergency stop or maintenance switch. 3KD switch disconnectors up to 1600 A from Siemens offer reliable operator protection and ensure high plant availability in industry, infrastructure and buildings. As main, EMERGENCY OFF or maintenance switches, 3KD switch disconnectors reliably connect and disconnect live electrical equipment and provide a safety isolating function and isolating distance in low-voltage circuits. 1. Reliable protection from electrical accidents. 2. Rugged technology for high system availability. 3. Wide range of applications with variable connection and operating mechanism types. 4. Simple retrofitting of additional functions with an extensive range of accessories. 5. Quick installation on the standard mounting rail with frame sizes up to 200 A. 6. Efficient engineering with extensive CAx data. 7. Simple documentation with the manual configurator. 8. Suitable for wind power and solar plants. www.siemens.com/switching-devices. Siemens offers a comprehensive portfolio of protection, switching, measuring and monitoring devices, distribution systems as well as switches and sockets for safe and efficient electrical infrastructure in buildings and industry.
