Name: Siemens poluvodički relej 3RF20501AA22 50 A Preklopni napon (maks.): 230 V/AC 1 St.
Brand: Siemens
SKU: 186013
Availability: BackOrder

Električki razvodni ormar s otvorenim staklenim vratima. Sadrži različite sklopne komponente i kabelske spojeve.

Shematski dijagram s dva simbola: lijevo kondenzator, desno dioda. Gore desno oznake '1L', 'A1', 'A2'. Lijevo nejasno označeno.

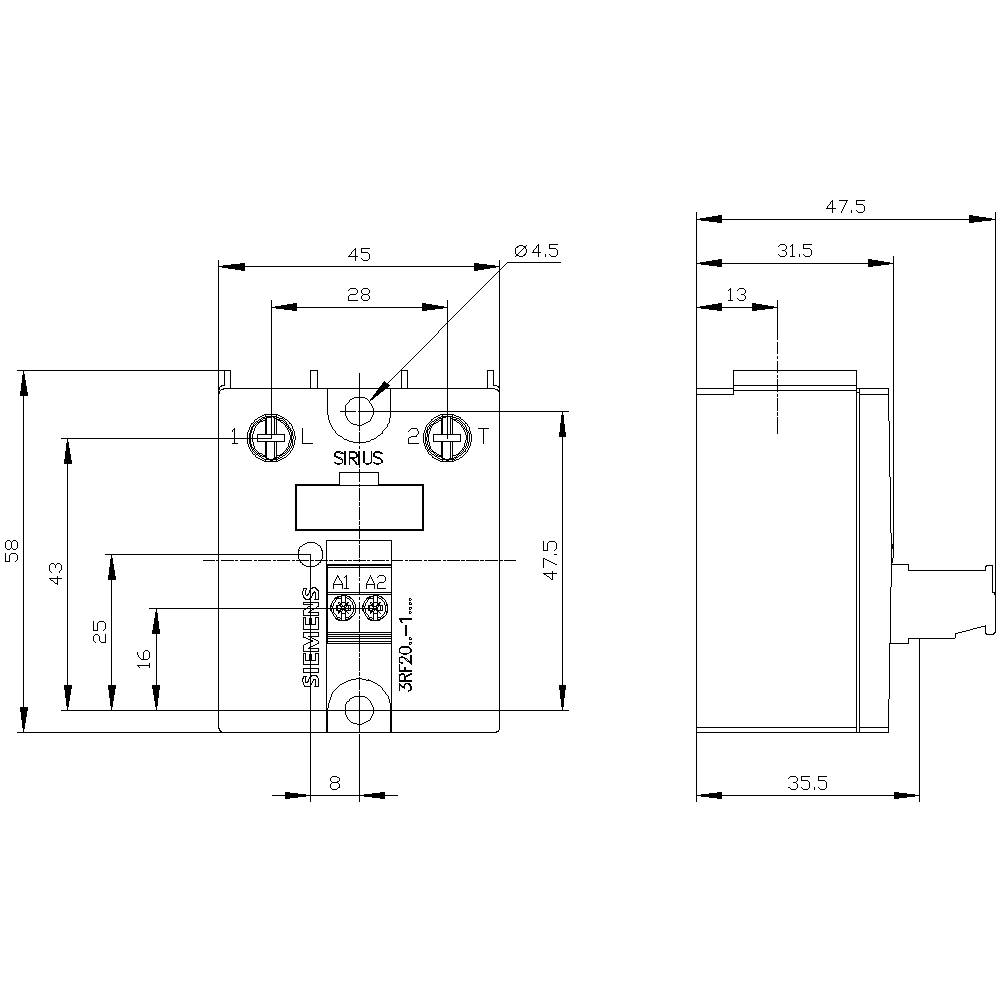

Tehnički nacrt električkog prekidača s detaljnim dimenzijama i točkama spajanja.

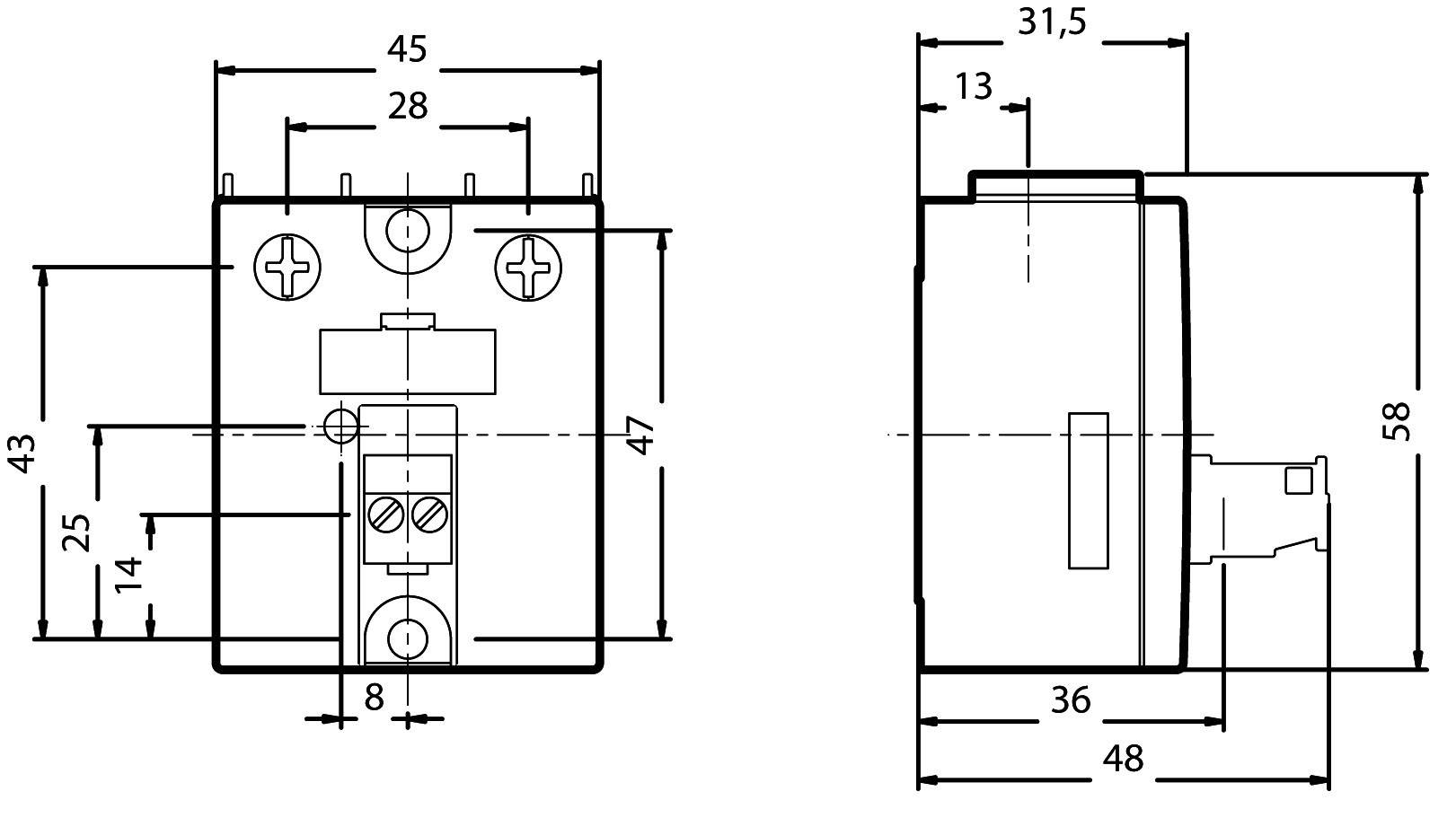

Tehnički nacrt elektroničke komponente s dimenzijama: širina 48 mm, visina 58 mm, dubina 36 mm. Prikazani detalji učvršćivanja i priključaka.

1/4

Slika primjene

Vrsta ambalaže

Piece

Vrsta proizvoda

poluvodički relej

Kontrola napona (min.)

110 V/AC

Kontrolni napon (maks.)

230 V/AC

Preklopni napon (maks.)

230 V/AC

Tehnički list (PDF)

Dostava uto,24.11.

Broj

kom. - zaliha Njemačka

Ukupno (63,99 € / komad)

63,99 €

uklj. PDV

samo 5,64 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Siemens poluvodički relej 3RF20501AA22 50 A Preklopni napon (maks.): 230 V/AC 1 St.

Više informacija

Tehnički podaci

Frekvencija: 50/60 Hz
Izolacijski napon: 600V
1000 V / μs
800 V

Vrsta ambalaže: Piece

Vrsta proizvoda: poluvodički relej

Tip: 3RF2050-1AA22

Kontrola napona (min.): 110 V/AC

Kontrolni napon (maks.): 230 V/AC

Područje upravljačkog napona: 110 - 230 V/AC

Prebacivanje napona (min.): 24 V/AC

Preklopni napon (maks.): 230 V/AC

Učitaj struje (maks.): 50 A

Izlazni napon (min.): 24 V/AC

Izlazni napon (max.): 230 V/AC

Izlazna struja maks.: 50 A

: IP20

Širina: 45 mm

RoHS-konforno: Da

Trajna struja (maks.): 50 A

Sadržaj: 1 St.

: 1

: TRUE

: 110-230 V

: 110-230 V

: 50 A

: AC

: 50 A

UKCA: nije bitno

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 186013 Siemens poluvodički relej 3RF20501AA22 50 A Preklopni napon (maks.): 230 V/AC 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 186013 Siemens poluvodički relej 3RF20501AA22 50 A Preklopni napon (maks.): 230 V/AC 1 St.

Opis

Semiconductor relay, 1-phase 3RF2 Overall width 45 mm, 50 A 24-230 V / 110-230 V AC screw terminal solid-state relay SIRIUS 3RF20 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
