Name: Siemens 5TY13503MF10 5TY1350-3MF10 elektronički zaštitni sklopni uređaj 1-fazni F 2-polni 0.03 A 230 V
Brand: Siemens
SKU: 3123487
Availability: SoldOut

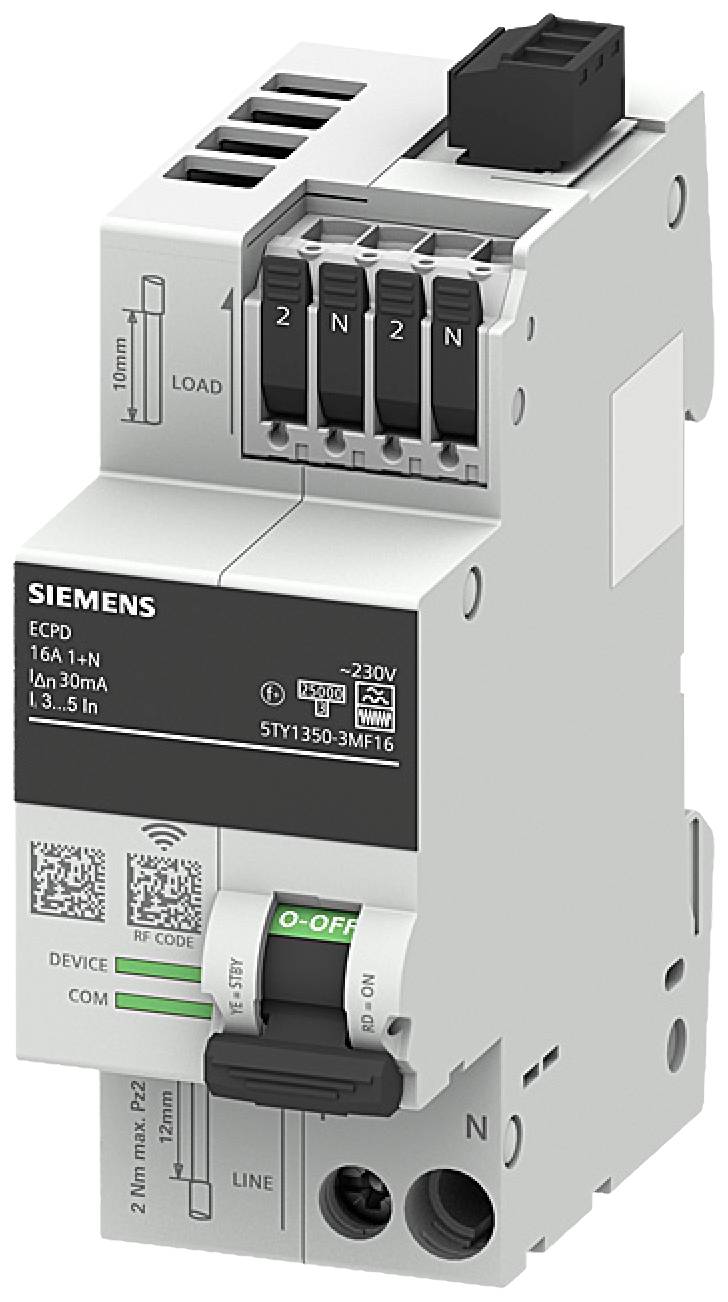

Dvopolni automatski prekidač tvrtke Siemens s zelenom pozicijom sklopke 'I-OFF', s otisnrutim tehničkim detaljima.

Dijagram prikazuje energetski distribucijski sustav s glavnom, pomoćnom i instalacijskom distribucijom, povezan s e-mail poslužiteljem i cloud sustavom.

Tehnički nacrt električnog komponenta s dimenzijama: 89,8 mm x 36,6 mm x 68,3 mm. Pogled sprijeda, odozgo i sa strane.

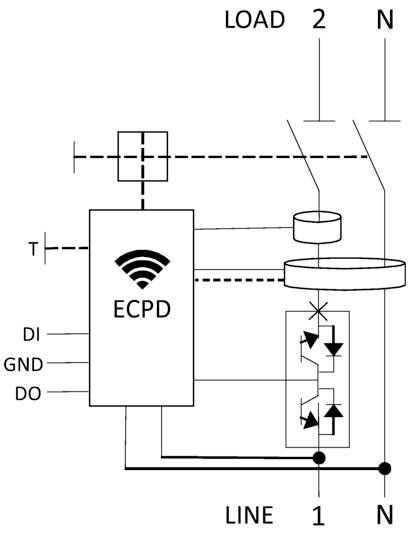

Shematski prikaz pokazuje ECPD modul s poveznicama na različite linije. Oznake: 'LOAD', 'LINE', '2', '1', 'N', 'T', 'DI', 'GND', 'DO'.

1/4

Vrsta proizvoda

elektronički zaštitni sklopni uređaj

Broj polova

Karakteristike okidanja

Nazivna diferencijalna struja

0.03 A

dim.

(Š x V x D) 36 x 90 x 70 mm

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Nije dostupno

Ukupno (635,00 € / komad)

635,00 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Izvedba električnog priključka (strana napajanja / strana napajanja): vijčani spoj
Izvedba električnog priključka (strana opterećenja): priključak bez alata
Presjek spojivog vodiča na strani napajanja/mreže
jednožilni minimum: 0,75 mm 2
jednožilni maksimalno: 16 mm 2
užeti minimum: 0,75 mm 2
užetni maksimalno: 16 mm 2
sitnožilasti s završnom obradom jezgre maksimalno: 10 mm 2
fino užaren s minimalnom završnom obradom jezgre: 0,75 mm 2
Preklopna sposobnost struje prema EN 60898-1 Nazivna vrijednost: 75 kA
Zaštita od dodira od strujnog udara u skladu s EN 50274: sigurna za prste i nadlanicu
Mehanički životni vijek (ciklusi prebacivanja) tipičan: 10.000
Klasa karakteristike okidanja: na temelju B (neposredno okidanje u području
3... 5 * In / odgođeno okidanje u rasponu 1,05 - 1,13 * In)
Neto težina: 164g

Vrsta proizvoda: elektronički zaštitni sklopni uređaj

Broj polova: 2

Karakteristike okidanja: F

Nazivna diferencijalna struja: 0.03 A

dim.: (Š x V x D) 36 x 90 x 70 mm

Izvedba: 1-fazni

Izvedba: ECPD 1+N

Broj prekidne snage: 10 A

Sadržaj: 1 St.

Nazivni napon: 230 V

Širina: 36 mm

Visina: 90 mm

Dubina: 70 mm

Vrsta: 5TY1

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3123487 Siemens 5TY13503MF10 5TY1350-3MF10 elektronički zaštitni sklopni uređaj 1-fazni F 2-polni 0.03 A 230 V

Upute za rad i sigurnost

Upute za rad i sigurnost 3123487 Siemens 5TY13503MF10 5TY1350-3MF10 elektronički zaštitni sklopni uređaj 1-fazni F 2-polni 0.03 A 230 V

Opis

Zahvaljujući svom inovativnom konceptu, elektronički zaštitni sklopni uređaji 5TY1 COM kombiniraju zaštitne i udobne funkcije koje su sada poznate na način koji dosad nije viđen. Uz iznimku osnovnih funkcija, funkcije se mogu aktivno uključivati i isključivati te parametrirati tako da se mogu prilagoditi pojedinoj primjeni. Ovi uređaji su podržani u Powercenter 1000 s firmware verzijom 3.0 ili novijom.

Uz već poznate funkcije mjerenja, sada je dodana mogućnost promjene zaštićenih parametara, što znači da se sada može individualno prilagoditi kako se uređaj ponaša ovisno o uzroku okidača (npr. kratki spoj / preopterećenje). Postoji novo stanje u uređaju koje se zove pripravnost (STBY). To omogućuje prebacivanje pomoću energetskih poluvodiča između ON (strujno provodljivo, poput današnjih zaštitnih sklopnih uređaja) i STBY (neprovodljivo/visoki otpor), na primjer. B. isključiti neželjene gubitke potrošača u stanju pripravnosti ili ih ponovno uključiti nakon okidanja preopterećenja.

S drugim zaštićenim parametrom, osjetljivost okidanja RCD-a može se promijeniti sa standardne (22,5 mA) na osjetljivu (18,0 mA) ili robusnu (27,0 mA) kako bi odgovarala odgovarajućoj primjeni.

Nadalje, uređaj ima integrirano samotestiranje koje ciklički prati anomalije uređaja i po potrebi isključuje uređaj kako bi se postiglo sigurno stanje.

Postoje izvedbe s različitim jakostima struje, koje se također mogu individualno podešavati.

Nazivni napon je 230 V AC, ali uređaj radi u rasponu od 85 do 255 V. Osim toga, integrirana POP funkcija (Power Overvoltage Protection) može se aktivirati (zadano = aktivno) za zaštitu priključenih potrošača od prenapona.
