Name: Siemens 3VA5195-6EF31-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 11 - 15 A Preklopni napon (maks.): 690
Brand: Siemens
SKU: 2862891
Availability: BackOrder

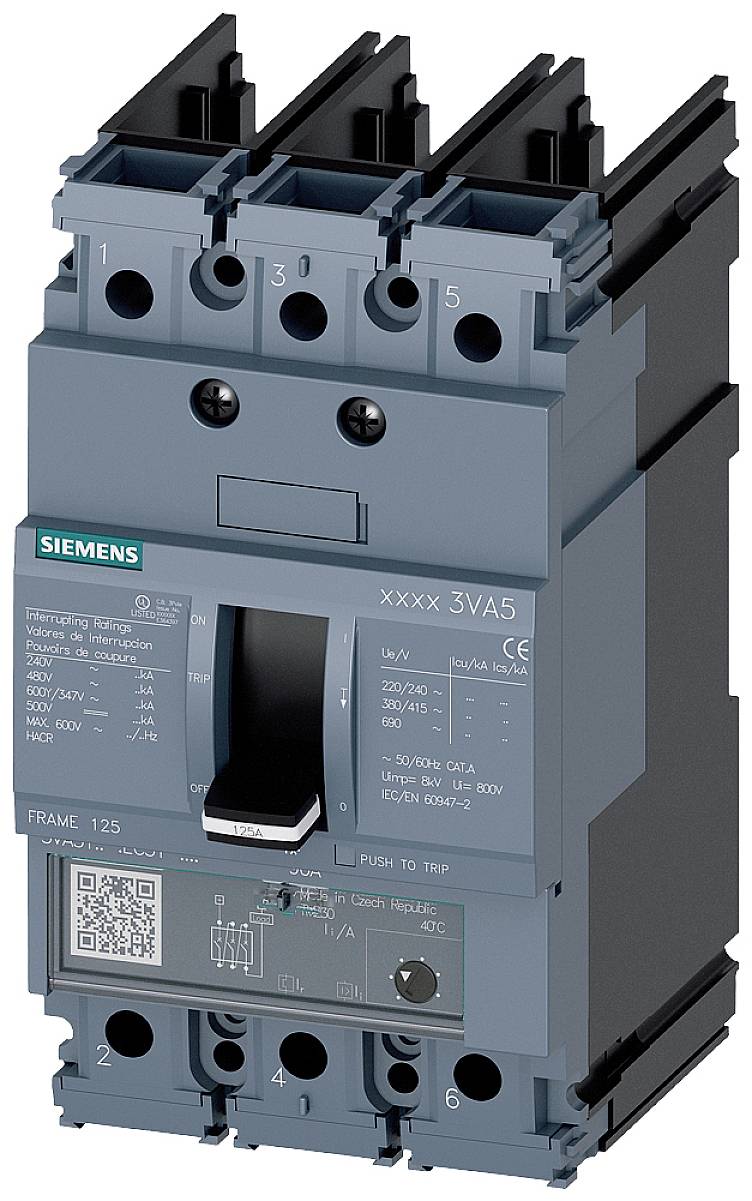

Električni prekidač snage s plavim kućištem, montiran na crnoj bazi, prikazuje položaj prekidača i tehničke specifikacije.

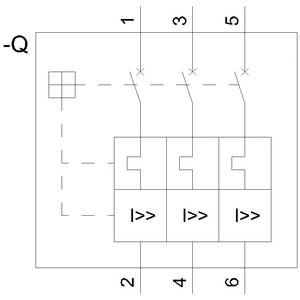

Dijagram prikazuje električni shematski plan s tri identične komponente koje predstavljaju simbole osigurača. Lijevo gore je znak minus.

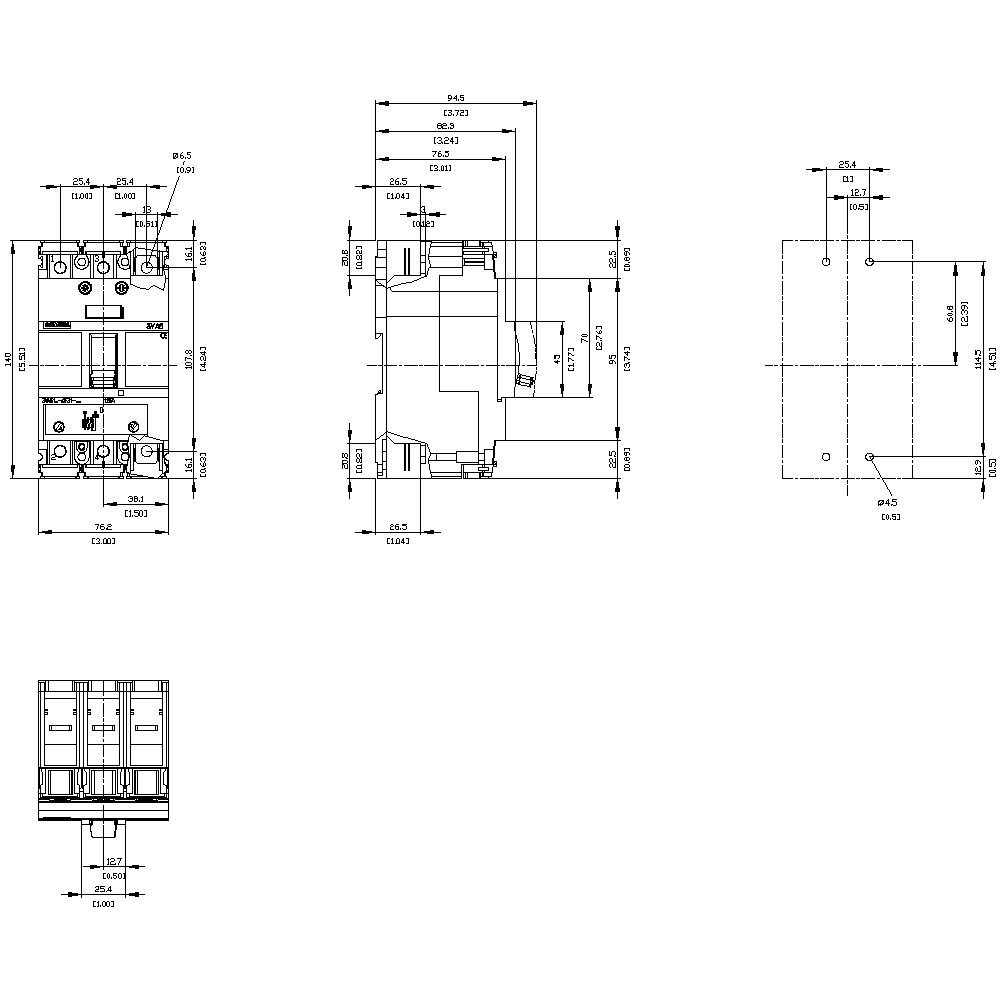

Tehnički nacrt električnog prekidača s pogledom i presjekom: mjere i detalji provrta za učvršćivanje.

1/3

Slika slična

Vrsta proizvoda

učinski prekidač

Područje podešavanja struje (maks.)

15 A

Vrsta ambalaže

Piece

Tip

3VA5195-6EF31-0AA0

Područje podešavanja struje (min.)

11 A

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava čet,26.11.

Broj

Set(ovi) - zaliha Njemačka

Ukupno (435,00 € / komad)

479,00 €

-9 %

435,00 €

uklj. PDV

samo 29,71 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Prikladnost za upotrebu: zaštita bilja
Raspored električnog priključka / za glavni krug: bez priključka
Dizajn upravljačkog elementa: sklopka
Mehanički životni vijek (ciklusi preklapanja) / tipično: 15000
Električni život (ciklusi preklapanja) / na 480 V: 8000
Električni život (ciklusi preklapanja) / na 600 V: 4000
Električni život (ciklusi preklapanja) / na AC-1 / na 380/415 V: 8000
Električni život (ciklusi preklapanja) / na AC-1 / na 690 V: 4000
Komponenta proizvoda / gumb za podešavanje: da
Proširenje proizvoda / opcija / motorni pogon: da
Zaštita uređaja: da
Završna obrada / Terminali / Završna obrada prekidača (N, 1, 3, 5): srebrna
Završna obrada na površini / terminalima / na dnu prekidača (N, 2, 4, 6): lim
Izolacijski napon: 800V
Gubitak snage / maksimalno: 9,7 W
Vrsta zaštite / prekostrujni okidač: LI
Dizajn nadzora zemljospoja: Nema
Verzija I otpuštanja / podesiva: da
Prekidna sposobnost Radna struja kratkog spoja (Ics) / na 240 V: 150 kA
Prekidna sposobnost Radna struja kratkog spoja (Ics) / pri 690 V: 5 kA
Prekidna snaga krajnje struje kratkog spoja (Icu) / pri 240 V: 150 kA
Prekidna snaga krajnje struje kratkog spoja (Icu) / pri 690 V: 10 kA
Strujna prekidna moć / pri izmjeničnoj struji / pri 240 V: 150 kA
Strujna prekidna moć / pri izmjeničnoj struji / pri 600 Y/347 V: 25 kA
Struja kratkog spoja (Icm) / na 240 V: 330 kA
Struja kratkog spoja (Icm) / pri 690 V: 17 kA
Značajka proizvoda / s L otpuštanjem / podesivo: da
Značajka proizvoda / s N zaštitom vodiča / podesivo: da

Vrsta ambalaže: Piece

Vrsta proizvoda: učinski prekidač

Tip: 3VA5195-6EF31-0AA0

Područje podešavanja struje (min.): 11 A

Područje podešavanja struje (maks.): 15 A

Područje podešavanja (Struja): 11 - 15 A

Broj polova: 3-polni

Preklopni napon (maks.): 690 V/AC
500 V/DC

Vrsta montaže (Relej): fiksna instalacija

Min. temperatura: -25 °C

Maks. temperatura: +70 °C

Klasa rasklopne moći: H

Izvedba nadstrujnog okidača: TM240

: IP40

Dubina: 76.5 mm

Širina: 76.2 mm

Visina: 140 mm

dim.: (Š x V x D) 76.2 x 140 x 76.5 mm

Sadržaj: 1 St.

RoHS-konforno: Da

UKCA: nije bitno

Varijante(Sve stavke su s uklj. PDV-om)

Vrsta proizvoda

Siemens "delete" rastavna sklopka napajanja 1 St. Preklopni napon (maks.): 690 V/AC (Š x V x D) 320 x 541 x 369 mm

Kataloški br.:2261643

Nije dostupno

Conrad Electronic

rastavna sklopka napajanja

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

4.029,00 €^*

plus 62,50 € doplata za glomaznu robu

Siemens "delete" rastavna sklopka napajanja 1 St. Preklopni napon (maks.): 690 V/AC (Š x V x D) 320 x 541 x 374 mm

Kataloški br.:2261655

Nije dostupno

Conrad Electronic

rastavna sklopka napajanja

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

5.239,00 €^*

plus 62,50 € doplata za glomaznu robu

Siemens "delete" teretna rastavna sklopka 1 St.

Kataloški br.:2260549

Nije dostupno

Conrad Electronic

teretna rastavna sklopka

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.469,00 €^*

Siemens "delete" teretna rastavna sklopka 1 St.

Kataloški br.:2260474

Nije dostupno

Conrad Electronic

teretna rastavna sklopka

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.109,00 €^*

Siemens "delete" teretna rastavna sklopka 1 St.

Kataloški br.:2260477

Nije dostupno

Conrad Electronic

teretna rastavna sklopka

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.439,00 €^*

Siemens "delete" teretna rastavna sklopka 1 St.

Kataloški br.:2260475

Nije dostupno

Conrad Electronic

teretna rastavna sklopka

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.159,00 €^*

Siemens "delete" učinski prekidač 1 St.

Kataloški br.:2260702

Nije dostupno

Conrad Electronic

učinski prekidač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

4.169,00 €^*

Siemens "delete" učinski prekidač 1 St.

Kataloški br.:2260703

Nije dostupno

Conrad Electronic

učinski prekidač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

4.299,00 €^*

Siemens "delete" učinski prekidač 1 St.

Kataloški br.:2260666

Nije dostupno

Conrad Electronic

učinski prekidač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.669,00 €^*

Siemens "delete" učinski prekidač 1 St.

Kataloški br.:2260689

Nije dostupno

Conrad Electronic

učinski prekidač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2.979,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2862891 Siemens 3VA5195-6EF31-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 11 - 15 A Preklopni napon (maks.): 690

Upute za rad i sigurnost

Upute za rad i sigurnost 2862891 Siemens 3VA5195-6EF31-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 11 - 15 A Preklopni napon (maks.): 690

Opis

Automatski osigurač 3VA5 UL Frame 125 uklopna snaga klasa H 65kA @ 480V 3-polni, zaštita sustava TM240, ATAM, In=15A zaštita od preopterećenja Ir=12A...15A zaštita od kratkog spoja Ii=10...20 x In bez veze 3VA5 prekidači u lijevanom kućištu za zaštitu sustava, UL odobrenje. Siemensovi prekidači u lijevanom kućištu 3VA UL, kao važan dio SENTRON zaštitnih komponenti za industrijsku primjenu i primjenu u infrastrukturnom sektoru, nude učinkovitu zaštitu sustava i pokretača kroz sigurno isključivanje u slučaju preopterećenja ili kratkog spoja. 3VA UL postavlja standarde u smislu fleksibilnosti i modularne raznolikosti dodataka. 3VA UL prekidači u lijevanom kućištu također nude najbolje uvjete za proizvođače strojeva i sklopnih uređaja koji izvoze diljem svijeta. Uz IEC standard, dvije serije 3VA5 i 3VA6 također zadovoljavaju UL standard. Sve funkcionalnosti se tako mogu koristiti i koristiti diljem svijeta za sustave. Ovu varijantu prekidača u lijevanom kućištu od 3VA prvenstveno karakterizira: 1. Kompaktan oblik. 2. Dostupno kao varijanta za zaštitu sustava. 3. Ovisno o veličini: 1-, 2- (3-polna izvedba kućišta) i 3-polne izvedbe. 4. Ovisno o veličini: uklopna snaga 25kA. 100kA @ 480V za 3-polne prekidače i 25kA .50kA @ 277V za 1-polne prekidače. 5. Serija ima toplinsko-magnetski prekostrujni okidač. 6. Modularni unutarnji dodaci koji se lako sastavljaju s više funkcija. 7. Univerzalna dodatna platforma za sve 3VA UL prekidače u lijevanom kućištu.
