Name: Siemens 3VA2563-7JP42-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 252 - 630 A Preklopni napon (maks.): 69
Brand: Siemens
SKU: 2862606
Availability: BackOrder

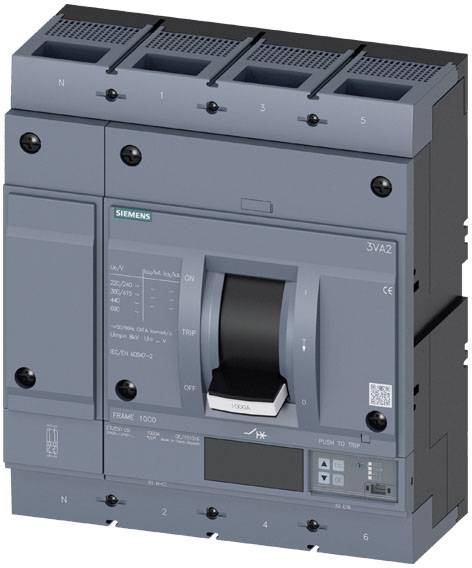

Sivo-crni električni prekidač tvrtke Siemens, model 3VA2, s preklopnikom u sredini, okružen tehničkim podacima.

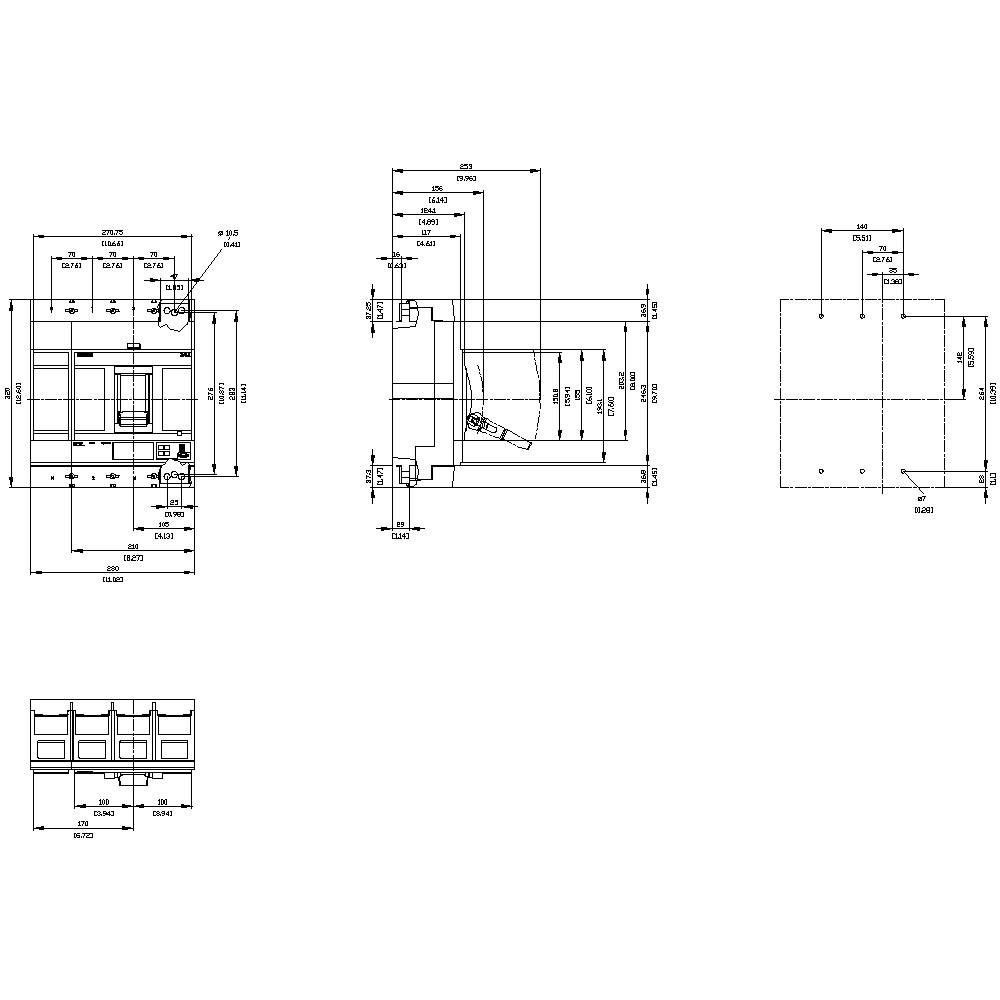

Tehnički nacrt uređaja s više prikaza i dimenzijama: prednji, bočni i pogled odozgo s preciznim mjerama.

1/2

Slika slična

Vrsta proizvoda

učinski prekidač

Područje podešavanja struje (maks.)

630 A

Priključak

vijak

Vrsta ambalaže

Piece

Tip

3VA2563-7JP42-0AA0

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava sri,16.12.

Broj

Set(ovi) - zaliha Njemačka

Ukupno (4.529,00 € / komad)

5.649,00 €

-20 %

4.529,00 €

uklj. PDV

samo 110,65 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Prikladnost za upotrebu: zaštita bilja
Raspored električnog priključka / za glavni krug: prednji priključak
Dizajn upravljačkog elementa: sklopka
Mehanički životni vijek (ciklusi preklapanja) / tipično: 10000
Električni život (ciklusi preklapanja) / na AC-1 / na 380/415 V: 4600
Električni život (ciklusi preklapanja) / pri 1/2 nazivne struje / pri AC-1 / pri 380/415 V: 7000
Električni život (ciklusi preklapanja) / na AC-1 / na 690 V: 3200
Komponenta proizvoda / zaslon: da
Funkcija komunikacije: da
Zaštita uređaja: da
Izolacijski napon: 800V
Gubitak snage / maksimalno: 144 W
Dizajn nadzora zemljospoja: Nema
Prekidna sposobnost Radna struja kratkog spoja (Ics) / na 240 V: 150 kA
Prekidna sposobnost Radna struja kratkog spoja (Ics) / pri 690 V: 19 kA
Ograničenje prekidne sposobnosti struje kratkog spoja (Icu) / na 240 V: 200 kA
Prekidna snaga krajnje struje kratkog spoja (Icu) / pri 690 V: 35 kA
Struja kratkog spoja (Icm) / pri 240 V: 440 kA
Struja kratkog spoja (Icm) / pri 690 V: 74 kA
Podesivo vrijeme odgode / S okidača / s I2t karakteristikom / početna vrijednost: 0,05 s
Podesivo vrijeme odgode / S okidača / s I2t karakteristikom / konačna vrijednost: 0,5 s
Podesivo vrijeme odgode / S okidača / sa standardnom karakteristikom / početna vrijednost: 0,05 s
Podesivo vrijeme kašnjenja / S okidača / sa standardnom karakteristikom / konačna vrijednost: 0,5 s
Vrsta presjeka spojivih vodiča / za spoj ravne šipke / minimalno: 20 x 4 mm
Vrsta presjeka spojivih vodiča / za spoj ravne šipke / maksimalno: 50 x 28 mm

Vrsta ambalaže: Piece

Vrsta proizvoda: učinski prekidač

Tip: 3VA2563-7JP42-0AA0

Područje podešavanja struje (min.): 252 A

Područje podešavanja struje (maks.): 630 A

Područje podešavanja (Struja): 252 - 630 A

Broj polova: 4-polni

Preklopni napon (maks.): 690 V/AC

Vrsta montaže (Relej): fiksna instalacija

Min. temperatura: -25 °C

Maks. temperatura: +70 °C

Klasa rasklopne moći: C

Izvedba nadstrujnog okidača: ETU550

Priključak: vijak

: IP40

Dubina: 120 mm

Širina: 280 mm

Visina: 320 mm

dim.: (Š x V x D) 280 x 320 x 120 mm

Sadržaj: 1 St.

RoHS-konforno: Da

UKCA: nije bitno

Varijante(Sve stavke su s uklj. PDV-om)

Vrsta proizvoda

Siemens "delete" rastavna sklopka napajanja 1 St. Preklopni napon (maks.): 690 V/AC (Š x V x D) 320 x 541 x 369 mm

Kataloški br.:2261643

Nije dostupno

Conrad Electronic

rastavna sklopka napajanja

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

4.029,00 €^*

plus 62,50 € doplata za glomaznu robu

Siemens "delete" rastavna sklopka napajanja 1 St. Preklopni napon (maks.): 690 V/AC (Š x V x D) 320 x 541 x 374 mm

Kataloški br.:2261655

Nije dostupno

Conrad Electronic

rastavna sklopka napajanja

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

5.239,00 €^*

plus 62,50 € doplata za glomaznu robu

Siemens "delete" teretna rastavna sklopka 1 St.

Kataloški br.:2260549

Nije dostupno

Conrad Electronic

teretna rastavna sklopka

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.469,00 €^*

Siemens "delete" teretna rastavna sklopka 1 St.

Kataloški br.:2260474

Nije dostupno

Conrad Electronic

teretna rastavna sklopka

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.109,00 €^*

Siemens "delete" teretna rastavna sklopka 1 St.

Kataloški br.:2260477

Nije dostupno

Conrad Electronic

teretna rastavna sklopka

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.439,00 €^*

Siemens "delete" teretna rastavna sklopka 1 St.

Kataloški br.:2260475

Nije dostupno

Conrad Electronic

teretna rastavna sklopka

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.159,00 €^*

Siemens "delete" učinski prekidač 1 St.

Kataloški br.:2260702

Nije dostupno

Conrad Electronic

učinski prekidač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

4.169,00 €^*

Siemens "delete" učinski prekidač 1 St.

Kataloški br.:2260703

Nije dostupno

Conrad Electronic

učinski prekidač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

4.299,00 €^*

Siemens "delete" učinski prekidač 1 St.

Kataloški br.:2260666

Nije dostupno

Conrad Electronic

učinski prekidač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.669,00 €^*

Siemens "delete" učinski prekidač 1 St.

Kataloški br.:2260689

Nije dostupno

Conrad Electronic

učinski prekidač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2.979,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2862606 Siemens 3VA2563-7JP42-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 252 - 630 A Preklopni napon (maks.): 69

Upute za rad i sigurnost

Upute za rad i sigurnost 2862606 Siemens 3VA2563-7JP42-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 252 - 630 A Preklopni napon (maks.): 69

Opis

prekidač 3VA2 IEC frame 1000 sklopni kapacitet klase C Icu=110kA @ 415V 4-polni, zaštita sustava ETU550, LSI, In=630A zaštita od preopterećenja Ir=250A...630A zaštita od kratkog spoja Isd=0.6..10x In, Ii =1,5.. 12x U N-vodiču zaštita podesiva (ISKLJUČENO, do 160%) vijčani ravni spoj 3VA2 prekidači u lijevanom kućištu sa serijom ETU 8 za zaštitu sustava. 3VA prekidači u lijevanom kućištu iz Siemensa kao važan dio SENTRON-a zaštitne komponente za industrijske primjene i za primjene u infrastrukturnom sektoru nude učinkovite sustave -, startere - i zaštitu motora kroz sigurno isključivanje u slučaju preopterećenja ili kratkog spoja. 3VA prekidači u lijevanom kućištu postavljaju standarde u pogledu fleksibilnosti i modularne raznolikosti dodataka. Uniformni dodaci za nekoliko veličina za sve serije 3VA1 i 3VA2 automatskih prekidača u lijevanom kućištu. Ovu varijantu prekidača u lijevanom kućištu od 3VA prvenstveno karakterizira: 1. Kompaktan oblik. 2. Dostupan kao varijanta za zaštitu sustava i zaštitu generatora. 3. Dostupan u 3 i 4 polnoj verziji. 4. Četiri klase uklopnog kapaciteta od 55 kA ... 150 kA na 415 V. 5. Ovisno o veličini: nazivna struja 25 A.630 A. 6. Ugradnja u fiksnu instalaciju, moguća plug-in tehnika, slide-in tehnika. 7. Serija ima elektronički prekostrujni okidač. 8. Ima integrirani zaslon za prikaz izmjerenih vrijednosti. 9. Integrirana mjerna funkcija i izborna komunikacijska veza preko Modbus TCP, Modbus RTU, PROFINET i PROFIBUS. 10 Modularni unutarnji dodaci koji se lako sastavljaju s više funkcija.

Ovaj tekst je strojno preveden.
