Name: Siemens 3VA2163-7MP36-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 25 - 63 A Preklopni napon (maks.): 690
Brand: Siemens
SKU: 2862559
Availability: BackOrder

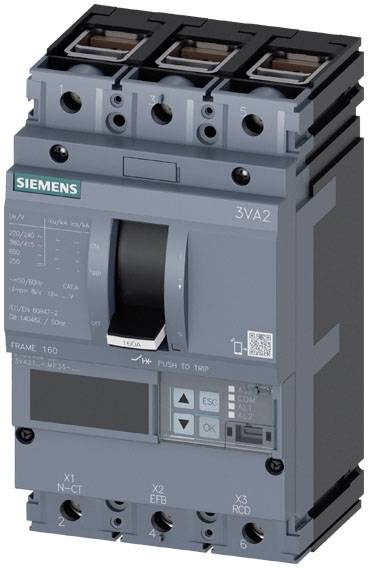

Trofazni prekidač snage tvrtke Siemens (tip 3VA2) za zaštitu i upravljanje u električnim postrojenjima.

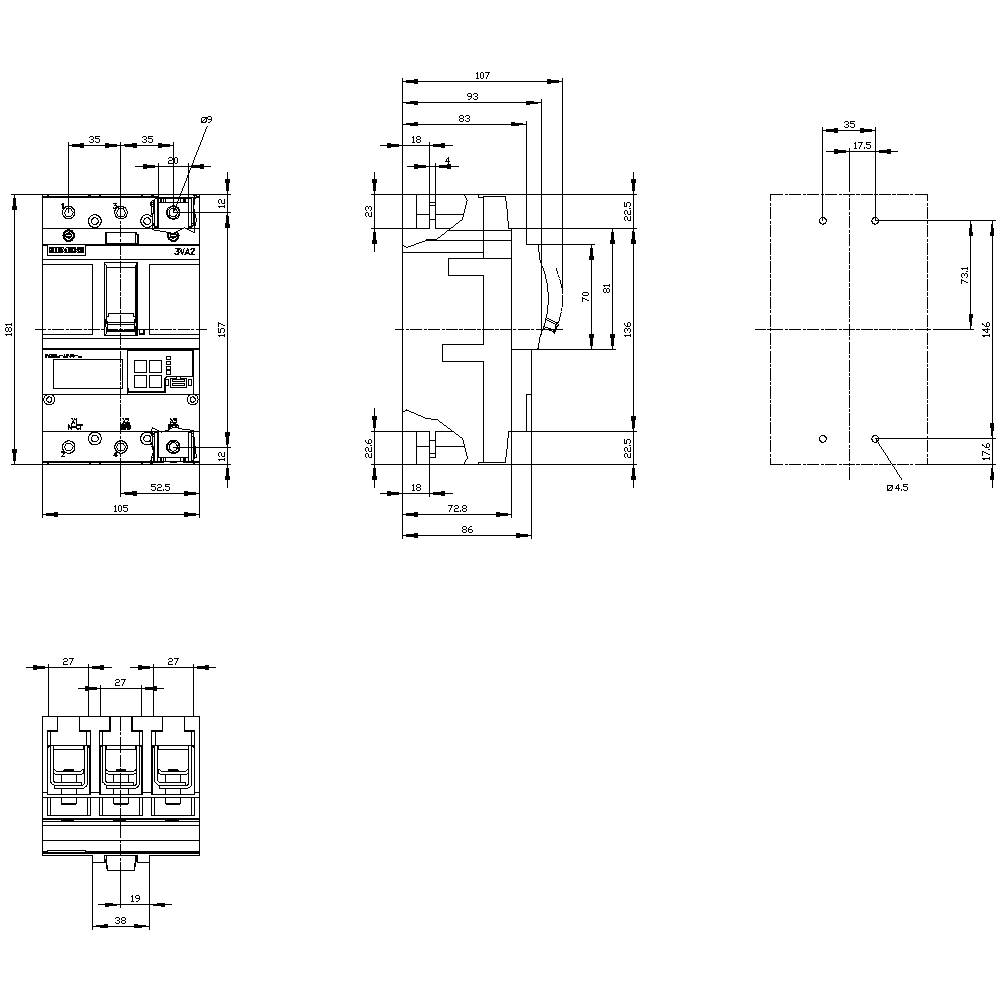

Tehnički nacrt električnog prekidača s detaljnim mjerama i pogledima iz različitih perspektiva.

1/2

Slika slična

Vrsta proizvoda

učinski prekidač

Područje podešavanja struje (maks.)

63 A

Priključak

stezaljka

Tip

3VA2163-7MP36-0AA0

Područje podešavanja struje (min.)

25 A

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pon,23.11.

Broj

Set(ovi) - zaliha Njemačka

Ukupno (1.089,00 € / komad)

1.265,00 €

-14 %

1.089,00 €

uklj. PDV

samo 72,75 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Prikladnost za upotrebu: zaštita motora
Raspored električnog priključka / za glavni krug: prednji priključak
Dizajn upravljačkog elementa: sklopka
Mehanički životni vijek (ciklusi preklapanja) / tipično: 20000
Električni život (ciklusi preklapanja) / na AC-1 / na 380/415 V: 12000
Električni život (ciklusi preklapanja) / pri 1/2 nazivne struje / pri AC-1 / pri 380/415 V: 30000
Električni život (ciklusi preklapanja) / na AC-1 / na 690 V: 8000
Električni život (ciklusi preklapanja) / na AC-3 / na 380/415 V: 7500
Komponenta proizvoda / zaslon: da
Proširenje proizvoda / opcija / motorni pogon: da
Otkrivanje kvara faze: da
Funkcija komunikacije: da
Zaštita uređaja: da
Izolacijski napon: 800V
Gubitak snage / maksimalno: 10 W
Vrsta zaštite / prekostrujni okidač: LSI
Dizajn nadzora zemljospoja: Nema
Verzija I otpuštanja / podesiva: da
Prekidna sposobnost Radna struja kratkog spoja (Ics) / na 240 V: 150 kA
Prekidna sposobnost Radna struja kratkog spoja (Ics) / pri 690 V: 2,5 kA
Prekidna snaga krajnje struje kratkog spoja (Icu) / pri 240 V: 150 kA
Ograničenje prekidne sposobnosti struje kratkog spoja (Icu) / pri 690 V: 2,5 kA
Radna snaga / na AC-3 / na 230 V: 18500 W
Radna snaga / na AC-3 / na 400 V: 30000 W
Struja kratkog spoja (Icm) / na 240 V: 330 kA
Struja kratkog spoja (Icm) / pri 690 V: 3,8 kA
Podesivo vrijeme kašnjenja / S okidača / sa standardnom karakteristikom / početna vrijednost: 0,03 s
Podesivo vrijeme kašnjenja / S okidača / sa standardnom karakteristikom / konačna vrijednost: 0,03 s
Značajka proizvoda / s L otpuštanjem / podesivo: da
Značajka proizvoda / sa N zaštitom vodiča / podesivo: da

Vrsta proizvoda: učinski prekidač

Tip: 3VA2163-7MP36-0AA0

Područje podešavanja struje (min.): 25 A

Područje podešavanja struje (maks.): 63 A

Područje podešavanja (Struja): 25 - 63 A

Broj polova: 3-polni

Preklopni napon (maks.): 690 V/AC

Pogodno za seriju: Siemens serija 3VA

Pogodno za marke: Siemens

Vrsta montaže (Relej): fiksna instalacija

Min. temperatura: -25 °C

Maks. temperatura: +70 °C

Klasa rasklopne moći: C

Izvedba nadstrujnog okidača: ETU550M

Priključak: stezaljka

: IP40

Dubina: 86 mm

Širina: 105 mm

Visina: 181 mm

dim.: (Š x V x D) 105 x 181 x 86 mm

Sadržaj: 1 St.

RoHS-konforno: Da

UKCA: nije bitno

Varijante(Sve stavke su s uklj. PDV-om)

Vrsta proizvoda

Siemens "delete" rastavna sklopka napajanja 1 St. Preklopni napon (maks.): 690 V/AC (Š x V x D) 320 x 541 x 369 mm

Kataloški br.:2261643

Nije dostupno

Conrad Electronic

rastavna sklopka napajanja

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

4.029,00 €^*

plus 62,50 € doplata za glomaznu robu

Siemens "delete" rastavna sklopka napajanja 1 St. Preklopni napon (maks.): 690 V/AC (Š x V x D) 320 x 541 x 374 mm

Kataloški br.:2261655

Nije dostupno

Conrad Electronic

rastavna sklopka napajanja

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

5.239,00 €^*

plus 62,50 € doplata za glomaznu robu

Siemens "delete" teretna rastavna sklopka 1 St.

Kataloški br.:2260549

Nije dostupno

Conrad Electronic

teretna rastavna sklopka

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.469,00 €^*

Siemens "delete" teretna rastavna sklopka 1 St.

Kataloški br.:2260474

Nije dostupno

Conrad Electronic

teretna rastavna sklopka

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.109,00 €^*

Siemens "delete" teretna rastavna sklopka 1 St.

Kataloški br.:2260477

Nije dostupno

Conrad Electronic

teretna rastavna sklopka

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.439,00 €^*

Siemens "delete" teretna rastavna sklopka 1 St.

Kataloški br.:2260475

Nije dostupno

Conrad Electronic

teretna rastavna sklopka

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.159,00 €^*

Siemens "delete" učinski prekidač 1 St.

Kataloški br.:2260702

Nije dostupno

Conrad Electronic

učinski prekidač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

4.169,00 €^*

Siemens "delete" učinski prekidač 1 St.

Kataloški br.:2260703

Nije dostupno

Conrad Electronic

učinski prekidač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

4.299,00 €^*

Siemens "delete" učinski prekidač 1 St.

Kataloški br.:2260666

Nije dostupno

Conrad Electronic

učinski prekidač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.669,00 €^*

Siemens "delete" učinski prekidač 1 St.

Kataloški br.:2260689

Nije dostupno

Conrad Electronic

učinski prekidač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2.979,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2862559 Siemens 3VA2163-7MP36-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 25 - 63 A Preklopni napon (maks.): 690

Upute za rad i sigurnost

Upute za rad i sigurnost 2862559 Siemens 3VA2163-7MP36-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 25 - 63 A Preklopni napon (maks.): 690

Opis

Automatski osigurač 3VA2 IEC Frame 160 sklopni kapacitet klase C Icu=110kA @ 415 V 3-polni, zaštita motora ETU550M,LSI, In=63A zaštita od preopterećenja Ir=25A ...63A zaštita od kratkog spoja ISD=1,2... 15x In,Ii=3...15x In priključak terminala 3VA2 prekidači u lijevanom kućištu sa serijom ETU 8 za zaštitu sustava. 3VA prekidači u lijevanom kućištu tvrtke Siemens, kao važan dio zaštitnih komponenti SENTRON za industrijske primjene i za aplikacije u sektoru infrastrukture nudi učinkovite sustave, zaštitu pokretača i motora kroz sigurno isključivanje u slučaju preopterećenja ili kratkog spoja. 3VA prekidači u lijevanom kućištu postavljaju standarde u pogledu fleksibilnosti i modularne raznolikosti dodataka. Uniformni dodaci za nekoliko veličina u svim serijama 3VA1 i 3VA2 prekidača u lijevanom kućištu. Ovu varijantu prekidača u lijevanom kućištu od 3VA prvenstveno karakterizira: 1. Kompaktan oblik. 2. Dostupan kao varijanta za zaštitu sustava i zaštitu generatora. 3. Dostupan u 3 i 4 polnoj verziji. 4. Četiri klase uklopnog kapaciteta od 55 kA ... 150 kA na 415 V. 5. Ovisno o veličini: nazivna struja 25 A.630 A. 6. Ugradnja u fiksnu instalaciju, moguća plug-in tehnika, slide-in tehnika. 7. Serija ima elektronički prekostrujni okidač. 8. Ima integrirani zaslon za prikaz izmjerenih vrijednosti. 9. Integrirana mjerna funkcija i izborna komunikacijska veza preko Modbus TCP, Modbus RTU, PROFINET i PROFIBUS. 10 Modularni unutarnji dodaci koji se lako sastavljaju s više funkcija.
