Siemens 3UG4583-1CW31 3UG45831CW31 nadzorni relej Broj relejnih izlaza: 2

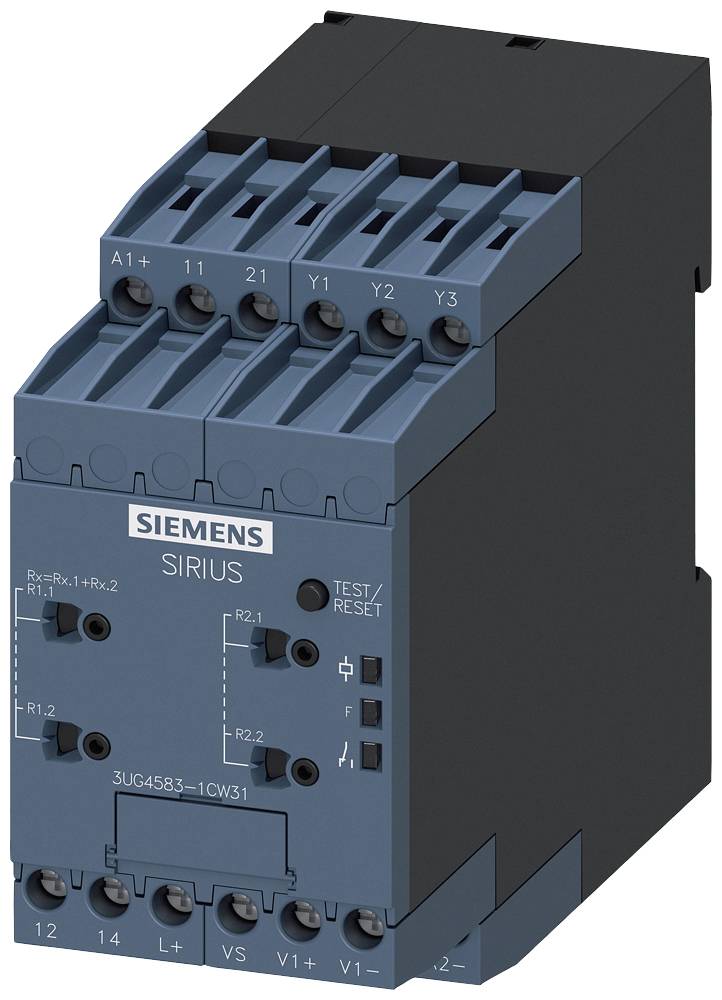

Plava Siemens SIRIUS naprava, model 3UG4583-1CW31, prikazuje različite priključke i prekidače za upravljanje ili nadzor.

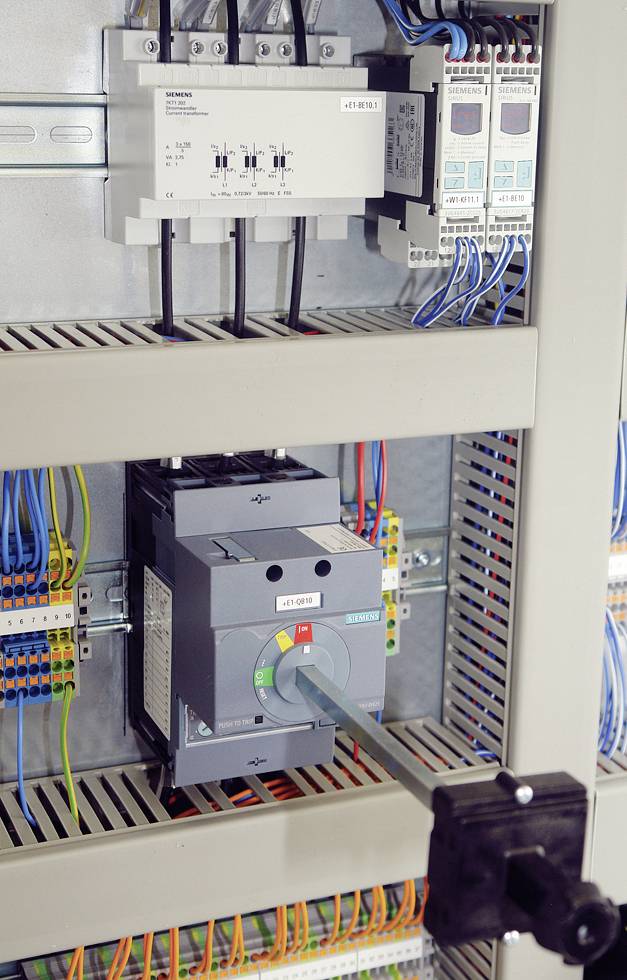

Električni ormar s glavnim prekidačem u sredini. Nekoliko kabela povezano je s komponentama.
Tehnički nacrt SIRIUS modula. Prikazuje dimenzije i priključke. Lijevo: pogled sprijeda, desno: pogled sa strane. Mjere u mm.

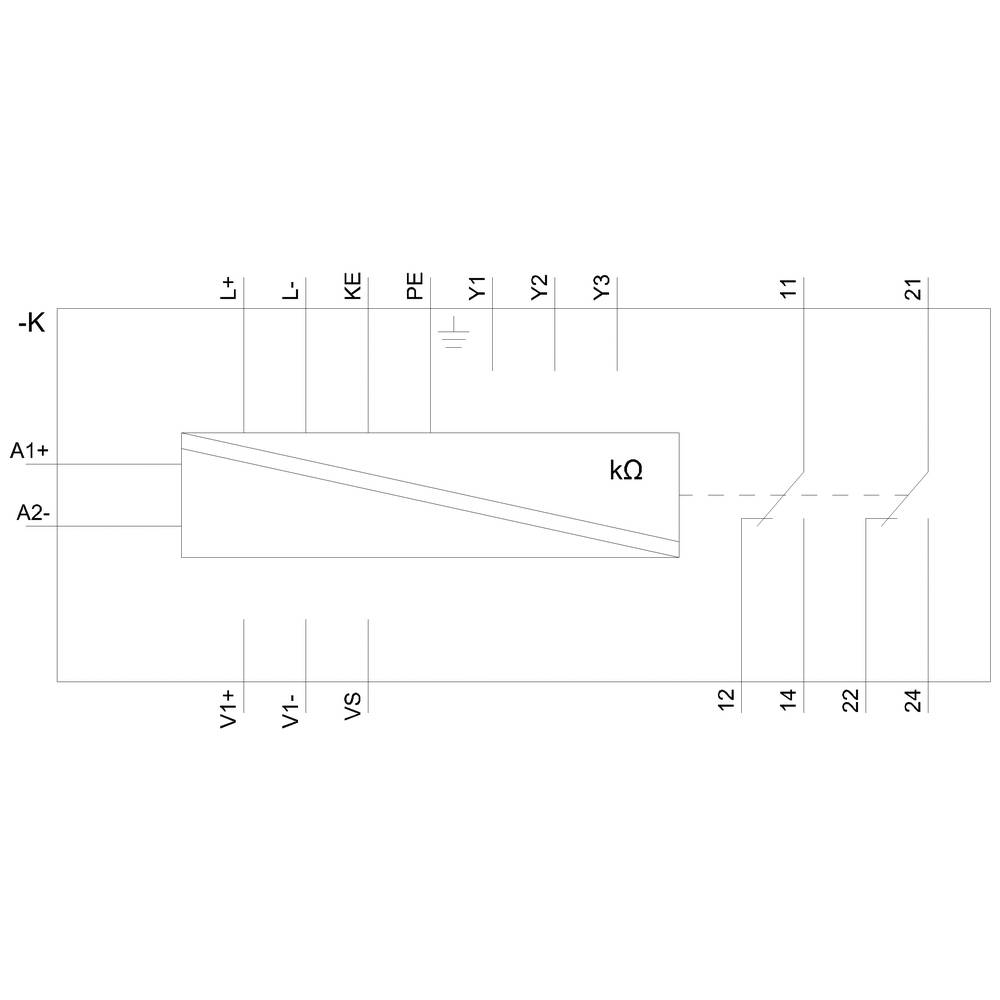

Dijagram električke sheme s priključcima: A1+, A2-, stezaljke L+, L−, KE, PE, Y1 do Y4; otpor prikazan u kΩ.
1/4
Slika slična
Vrsta proizvoda
nadzorni relej
Broj relejnih izlaza
2
Tip
3UG4583-1CW31
Mjerni ulazi
1-100 / 2-200 kOhm
Širina
45 mm
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Nije dostupno
Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Tip

3UG4583-1CW31

Vrsta proizvoda

nadzorni relej

Broj relejnih izlaza

2

Mjerni ulazi

1-100 / 2-200 kOhm

Širina

45 mm

45

For three-phase supply system

78 mm

100 mm

20 µF

Screw connection

AC/DC

0

0

2

UKCA

nije bitno

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2872033 Siemens 3UG4583-1CW31 3UG45831CW31 nadzorni relej Broj relejnih izlaza: 2

Upute za rad i sigurnost

Upute za rad i sigurnost 2872033 Siemens 3UG4583-1CW31 3UG45831CW31 nadzorni relej Broj relejnih izlaza: 2

Opis

Relej za nadzor izolacije za neuzemljene (IT) mreže do 400 V AC, 15-400 Hz i do 600 V DC mjerni raspon 1-100 / 2-200 kOhm napon napajanja. 24-240V AC/DC Širina 45 mm 1 + 1 ili 2 preklopna kontakta Vijčani spoj SIRIUS 3UG4 relej za nadzor izolacije s analognom postavkom za nadzor neuzemljenih (IT) mreža za greške u izolaciji, npr. B. u sustavima s visokim zahtjevima raspoloživosti (kemijska industrija, automobilska industrija, tiskare), u brodskom i željezničkom sektoru ili u hitnim izvorima napajanja.
Upotreba u cijelom svijetu zahvaljujući širokom opskrbnom naponu i međunarodnim certifikatima. Novi princip prediktivnog mjerenja omogućuje najbrže vrijeme reakcije. Relej omogućuje stalni samokontrolu i ručno testiranje. Pouzdana dijagnostika sustava zahvaljujući jasnim porukama o greškama i promjenjivoj memoriji grešaka.
Osim uređaja za nadzor izolacije neuzemljenih mreža izmjeničnog napona, postoje i uređaji za nadzor neuzemljenih mreža istosmjernog i izmjeničnog napona, svaki s vijčanim i opružnim stezaljkama.
Uzvodni modul za proširenje mjernog područja dostupan je kao dodatna oprema.
SIRIUS relej - program za sve slučajeve.
