Name: Siemens 3RW4036-1BB04 3RW40361BB04 mekani pokretač Snaga motora bei 400 V 22 kW 480 V Nazivna struja 45 A
Brand: Siemens
SKU: 1746942
Availability: BackOrder

Električni uređaj tvrtke Siemens, model Sirius, koristi se za upravljanje industrijskim sklopnim postrojenjima, u crno-sivom kućištu.

Otvoreni električni ormar s različitim električnim komponentama i kabelima, uredno rasporeñenim na nekoliko polica.

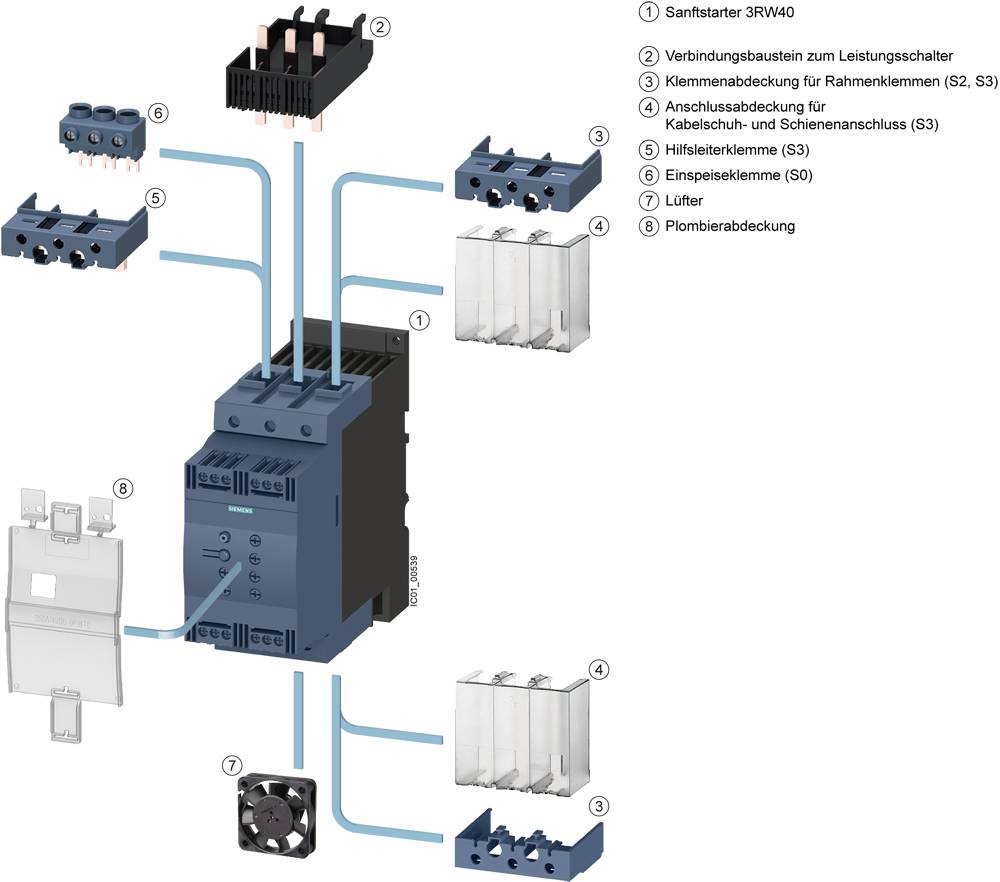

Elektrotehnički nacrt prikazuje soft starter 3RW40 s komponentama poput sabirnica, poklopaca stezaljki, poklopaca priključaka i ventilatora.

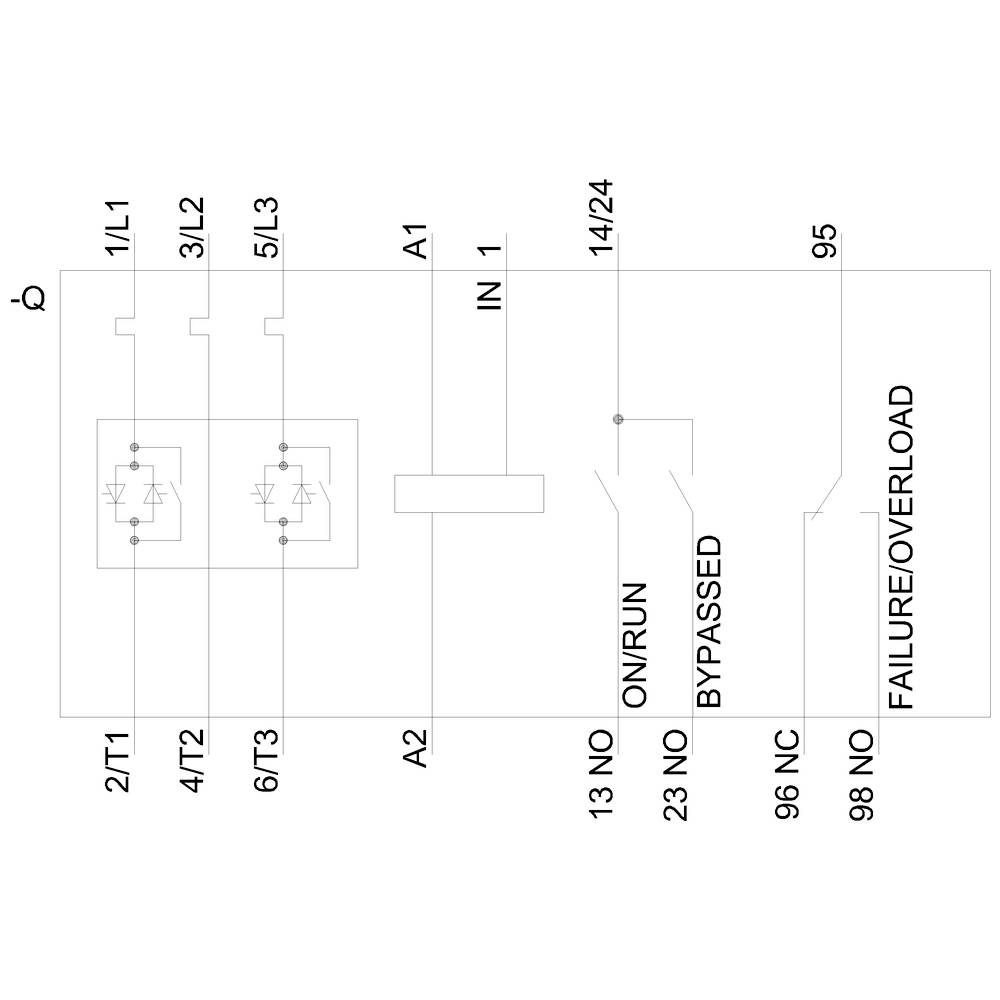

Elektrotehnička shema prikazuje zaštitnu sklopku sa sklopkom za uključivanje/isključivanje, zaštitom od preopterećenja i zaobilaznim spojem. Oznake uključuju 'UKLJUČENO/RAD', 'ZAOBILAZNO', 'KVAR/PREOPTEREĆENJE'.

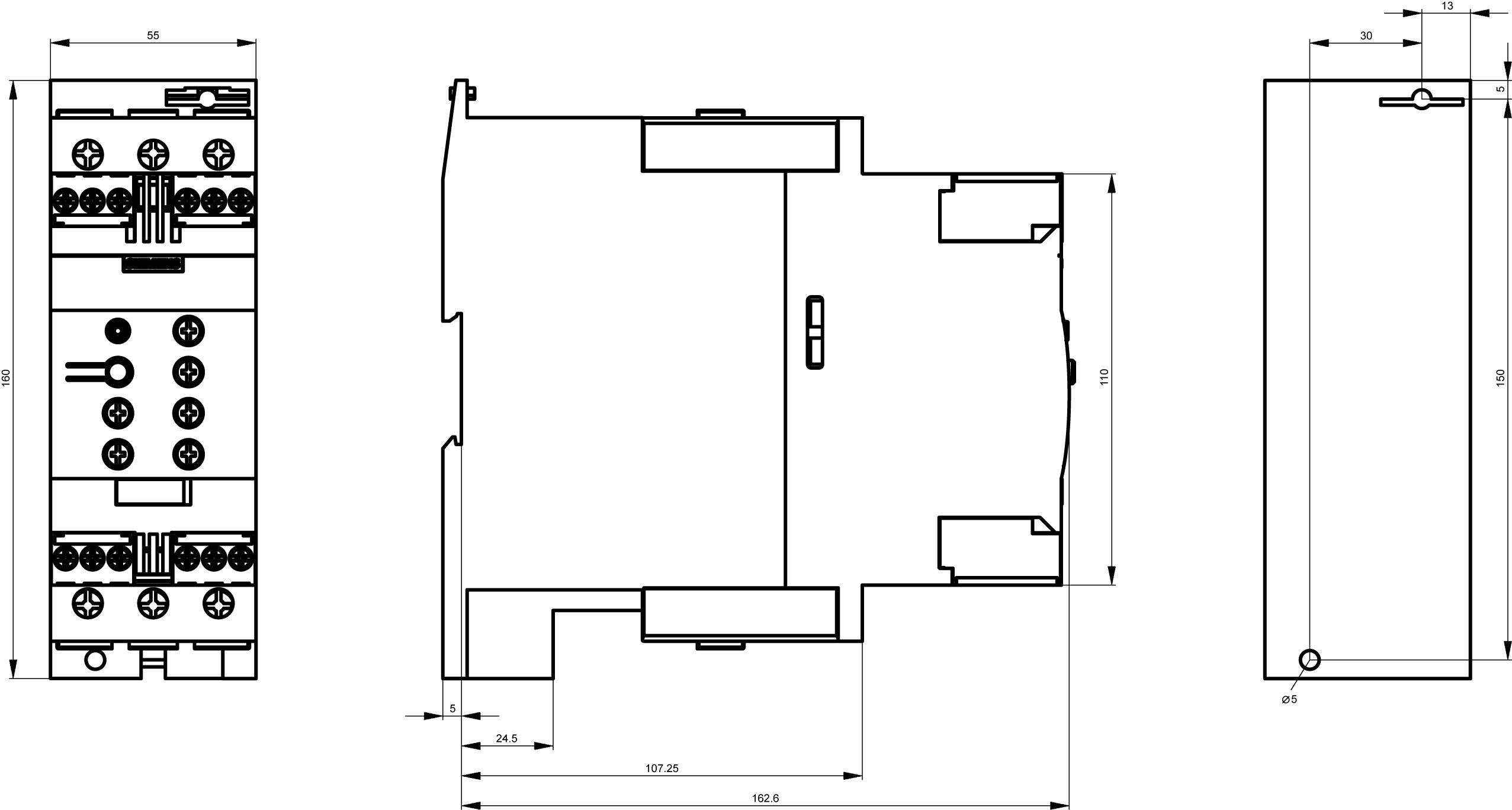

Tehnički nacrt električnog uređaja s prednjom i bočnom projekcijom. Dimenzije su navedene u milimetrima.

1/5

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pet,20.11.

Broj

kom. - zaliha Njemačka

Ukupno (1.019,00 € / komad)

1.019,00 €

uklj. PDV

samo 72,75 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta zaštite: IP00
Vrsta pričvršćivanja: vijčano i brzo pričvršćivanje
Broj kontakata NO: 2
Broj izmjenjivača: 1
Veličina: S2
Radna frekvencija: 50/60 Hz
Napon izolacije: 600 V.

Napon motora: 400 V

Vrsta proizvoda: mekani pokretač

Priključna struja: 45 A

Snaga motora bei 400 V: 22 kW

Nazivni napon: 480 V

Izvedba: Vijčano priključenje

Proizvođač-br. dijela: 3RW40361BB04

Nazivna struja: 45 A

Nazivna struja - zaokružena: 45 A

Tip: 3RW4036-1BB04

Snaga motora pri 230 V/ 400 V: 22 kW

dim.: (Š x V x D) 55 x 160 x 170 mm

Priključak: vijčana stezaljka

Širina: 55 mm

Visina: 160 mm

Dubina: 170 mm

Maks. temperatura: +60 °C

Min. temperatura: -25 °C

Težina: 1.30

: Single direction

: 24-24 V

: 24-24 V

: 24-24 V

: IP00

: Other

: 45 A

: 11 kW

: 22 kW

: 40 °C

: TRUE

: AC/DC

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Nazivna struja - zaokružena

Nazivni napon

Snaga motora bei 400 V

Snaga motora pri 230 V/ 400 V

Vrsta proizvoda

Siemens 3RW3013-1BB04 3RW30131BB04 mekani pokretač Snaga motora bei 400 V 1.5 kW 480 V Nazivna struja 3.6 A

Kataloški br.:1704967

Dostava uto,17.11.

Conrad Electronic

3.6 A

480 V

1.5 kW

mekani pokretač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

244,99 €^*

Siemens 3RW3013-2BB04 3RW30132BB04 mekani pokretač Snaga motora bei 400 V 1.5 kW 480 V Nazivna struja 3.6 A

Kataloški br.:1746684

Dostava uto,17.11.

Conrad Electronic

3.6 A

480 V

1.5 kW

mekani pokretač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

244,99 €^*

Siemens 3RW3013-2BB14 3RW30132BB14 mekani pokretač Snaga motora bei 400 V 1.5 kW 480 V Nazivna struja 3.6 A

Kataloški br.:1746685

Dostava uto,17.11.

Conrad Electronic

3.6 A

480 V

1.5 kW

mekani pokretač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

244,99 €^*

Siemens 3RW3014-1BB04 3RW30141BB04 mekani pokretač Snaga motora bei 400 V 3 kW 480 V Nazivna struja 6.5 A

Kataloški br.:1699568

Dostava uto,17.11.

Conrad Electronic

6.5 A

480 V

3 kW

mekani pokretač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

275,00 €^*

Siemens 3RW3014-2BB04 3RW30142BB04 mekani pokretač Snaga motora bei 400 V 3 kW 480 V Nazivna struja 6.5 A

Kataloški br.:1699569

Dostava uto,17.11.

Conrad Electronic

6.5 A

480 V

3 kW

mekani pokretač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

275,00 €^*

Siemens 3RW3014-2BB14 3RW30142BB14 mekani pokretač Snaga motora bei 400 V 3 kW 480 V Nazivna struja 6.5 A

Kataloški br.:1746686

Dostava uto,17.11.

Conrad Electronic

6.5 A

480 V

3 kW

mekani pokretač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

275,00 €^*

Siemens 3RW3016-1BB04 3RW30161BB04 mekani pokretač Snaga motora bei 400 V 4 kW 480 V Nazivna struja 9 A

Kataloški br.:1746687

Dostava uto,17.11.

Conrad Electronic

9 A

480 V

4 kW

mekani pokretač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

305,00 €^*

Siemens 3RW3016-2BB04 3RW30162BB04 mekani pokretač Snaga motora bei 400 V 4 kW 480 V Nazivna struja 9 A

Kataloški br.:1744276

Dostava uto,17.11.

Conrad Electronic

9 A

480 V

4 kW

mekani pokretač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

305,00 €^*

Siemens 3RW3016-2BB14 3RW30162BB14 mekani pokretač Snaga motora bei 400 V 4 kW 480 V Nazivna struja 9 A

Kataloški br.:1746688

Dostava uto,17.11.

Conrad Electronic

9 A

480 V

4 kW

mekani pokretač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

305,00 €^*

Siemens 3RW3017-1BB04 3RW30171BB04 mekani pokretač Snaga motora bei 400 V 5.5 kW 480 V Nazivna struja 12.5 A

Kataloški br.:1746689

Dostava uto,17.11.

Conrad Electronic

12.5 A

480 V

5.5 kW

mekani pokretač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

345,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1746942 Siemens 3RW4036-1BB04 3RW40361BB04 mekani pokretač Snaga motora bei 400 V 22 kW 480 V Nazivna struja 45 A

Upute za rad i sigurnost

Upute za rad i sigurnost 1746942 Siemens 3RW4036-1BB04 3RW40361BB04 mekani pokretač Snaga motora bei 400 V 22 kW 480 V Nazivna struja 45 A

Opis

SIRIUS meki starter S2 45 A, 22 kW/400 V, 40 °C AC 200-480 V, AC/DC 24 V vijčani priključci SIRIUS 3RW40 meki starter za standardne primjene za meko pokretanje i zaustavljanje trofaznih asinkronih motora.
Kontinuirano pokretanje, smanjenje vršnih strujnih vrijednosti, izbjegavanje fluktuacija mrežnog napona tijekom pokretanja, rasterećenje električne mreže, smanjenje mehaničkog naprezanja u pogonu, značajne uštede prostora i ožičenja u usporedbi sa starterima zvijezda-trokut i frekvencijskim pretvaračima, prebacivanje bez održavanja i izuzetno jednostavno rukovanje. Integrirani bypass omogućuje vrlo kompaktan dizajn i osigurava manje zagrijavanje u upravljačkom ormaru. Inteligentne funkcije nadzora štite soft starter od pregrijavanja i motor od preopterećenja. Također možete ograničiti struju na podesivu maksimalnu vrijednost tijekom pokretanja. S integriranim daljinskim resetiranjem možete brzo i jednostavno riješiti probleme na daljinu. Svjetska odobrenja (npr. IEC i UL/CSA) također i za potencijalno eksplozivne primjene (ATEX ili IEC Ex).
3RW soft starteri dostupni su za mreže do 690 V u širokom rasponu snage s različitim naponima upravljanja i dosljedno s vijčanim i opružnim spojevima. Za 3RW30/40 postoje dodatne varijante s upravljačkim naponom napajanja od 24 V. Neki od 3RW40 do veličine S3 i svi 3RW44 također nude termistorsku zaštitu motora.
S opcionalnim priključnim modulom, soft starteri mogu se priključiti na prekidače, čak i kod verzija s opružnim spojevima. Opcionalni ventilator omogućuje još čvršći dizajn u upravljačkom ormaru.
Jednostavan, učinkovit, uvijek aktualan - modularni sustav SIRIUS.

Ovaj tekst je strojno preveden.
