Name: Siemens 3RV2421-4BA15 učinski prekidač 1 St. 1 otvarač, 1 zatvarač Područje podešavanja (Struja): 13 - 20 A Preklopni na
Brand: Siemens
SKU: 1740470
Availability: BackOrder

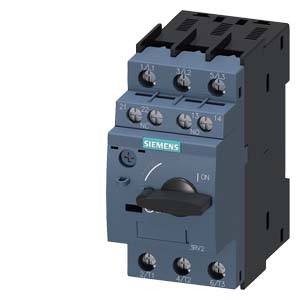

Crni Siemens prekidač snage s polugom u "ON" položaju i natpisima za priključne stezaljke.

Razvodni ormar s otvorenim kabelima i komponentama stoji pored vlažnog prozora s pogledom na zamućenu industrijsku postrojenje.

Priključni pribor za sklopnike: poprečno postavljeni pomoćni kontakti, bočni pomoćni kontakti, naponski okidač, signalni kontakti, tipke za razdvajanje.

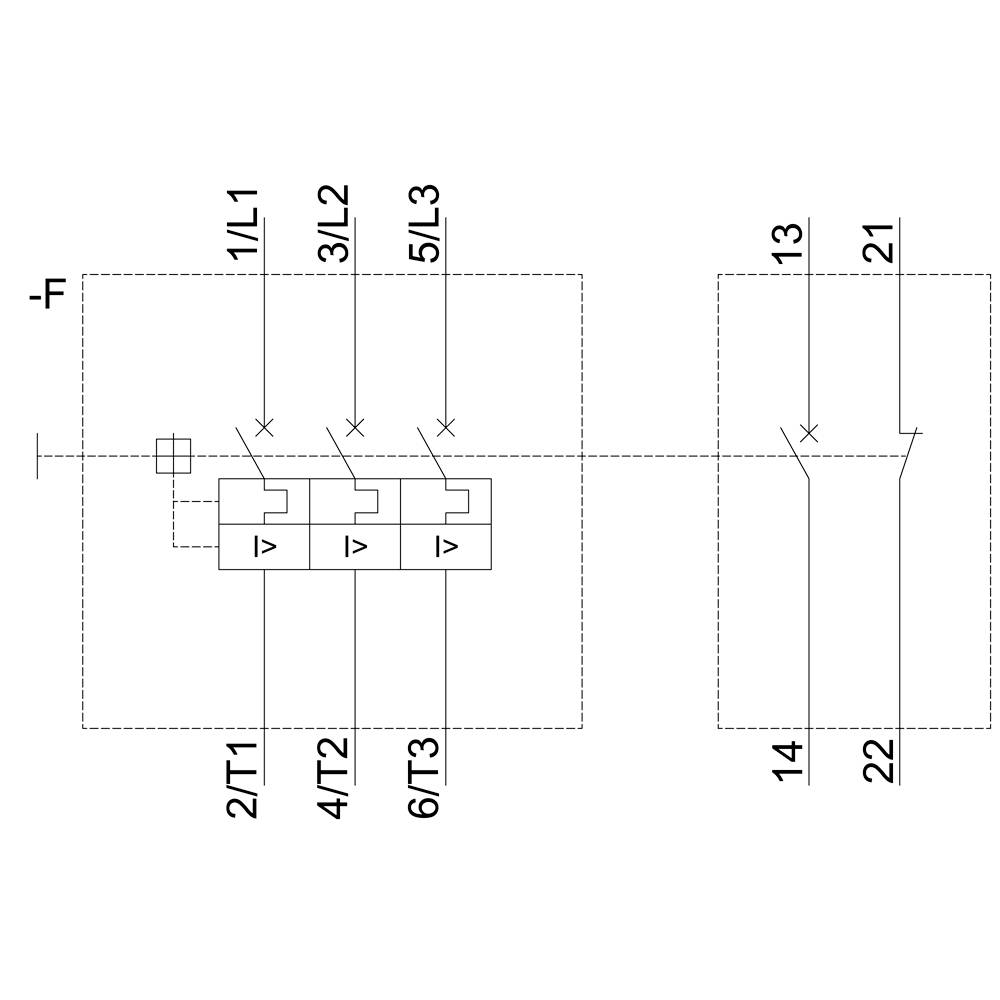

'Električna shema prikazuje električki razvodni план sa tri sklopke označene 1/L1, 3/L2, 5/L3 i dvije sklopke 13, 21.'

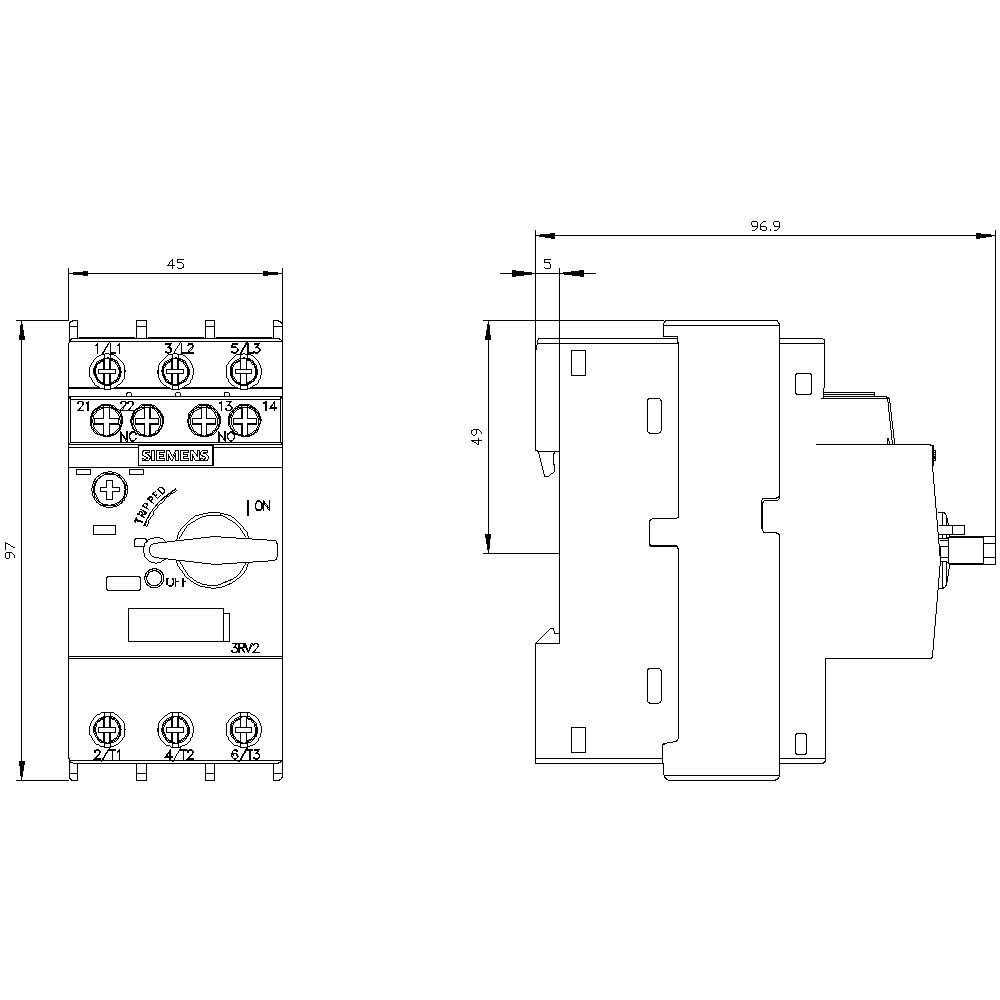

Slika prikazuje tehničku skicu električnog prekidača s dimenzijama. Lijevo: pogled sprijeda. Desno: bočni pogled s mjernim oznakama.

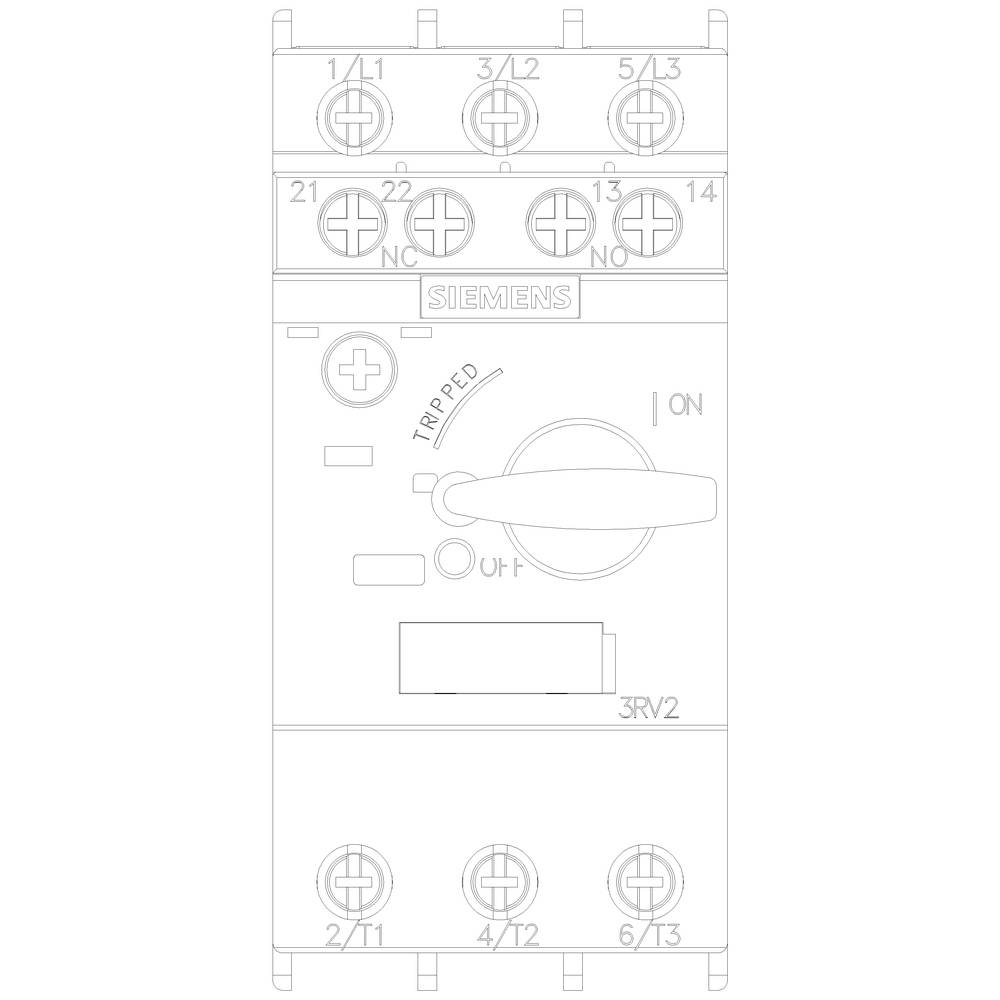

Shema električnog prekidača: Nekoliko priključaka na vrhu, preklopni prekidač u sredini, oznako s 'ISKLJUČENO' i 'UKLJUČENO', marke Siemens.

1/6

Slika slična

Vrsta proizvoda

učinski prekidač

Područje podešavanja struje (maks.)

20 A

Vrsta kontakta

1 otvarač

1 zatvarač

Priključak

vijak

Tip

3RV2421-4BA15

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,17.11.

Broj

kom. - zaliha Njemačka

Ukupno (164,99 € / komad)

164,99 €

uklj. PDV

samo 16,39 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Dizajn: za zaštitu transformatora Težina: 0.373 kg Dizajn navoja priključnog vijka: M4, M3 Mehanički vijek trajanja: 100.000 Električni vijek trajanja: 100.000 Gubitak snage: 8 W Frekvencija: 50/60 Hz

Vrsta proizvoda: učinski prekidač

Tip: 3RV2421-4BA15

Veličina: S0

Područje podešavanja struje (min.): 13 A

Područje podešavanja struje (maks.): 20 A

Područje podešavanja (Struja): 13 - 20 A

Strujno opterećenje: 20 A

Vrsta kontakta: 1 otvarač
1 zatvarač

Broj polova: 3-polni

Preklopni napon (maks.): 690 V/AC

Pogodno za seriju: Siemens serija Sirius

Pogodno za marke: Siemens

Vrsta montaže (Relej): profilna šina

Min. temperatura: -20 °C

Maks. temperatura: +60 °C

Određene značajke: s pomoćnim kontaktom

Priključak: vijak

: IP20

Dubina: 97 mm

Širina: 45 mm

Visina: 97 mm

dim.: (Š x V x D) 45 x 97 x 97 mm

Sadržaj: 1 St.

RoHS-konforno: Da

: 1

: 1

: 20 A

: 3

: 13-20 A

: 0

: 20-690 V

: IP20

: Other

: FALSE

: Screw connection

: Wing knob

: FALSE

: 55 kA

: TRUE

: FALSE

: FALSE

: Built-in device fixed built-in technique

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Područje podešavanja struje (maks.)

Područje podešavanja struje (min.)

Vrsta proizvoda

Siemens 3RV2021-0GA10 učinski prekidač 1 St. Područje podešavanja (Struja): 0.45 - 0.63 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 97 x 97 mm Piece

Kataloški br.:1741961

Dostava uto,17.11.

Conrad Electronic

0.63 A

0.45 A

učinski prekidač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

85,99 €^*

Siemens 3RV2021-0GA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.45 - 0.63 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 97 x 97 mm Piece

Kataloški br.:1741962

Dostava uto,17.11.

Conrad Electronic

0.63 A

0.45 A

učinski prekidač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

124,99 €^*

Siemens 3RV2021-0GA20 učinski prekidač 1 St. Područje podešavanja (Struja): 0.45 - 0.63 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 119 x 97 mm Piece

Kataloški br.:1741963

Dostava uto,17.11.

Conrad Electronic

0.63 A

0.45 A

učinski prekidač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

104,99 €^*

Siemens 3RV2021-0GA25 učinski prekidač 1 St. Područje podešavanja (Struja): 0.45 - 0.63 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 119 x 97 mm Piece

Kataloški br.:1702216

Dostava uto,17.11.

Conrad Electronic

0.63 A

0.45 A

učinski prekidač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

124,99 €^*

Siemens 3RV2021-0HA10 učinski prekidač 1 St. Područje podešavanja (Struja): 0.55 - 0.8 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 97 x 97 mm

Kataloški br.:1741964

Dostava uto,17.11.

Conrad Electronic

0.8 A

0.55 A

učinski prekidač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

89,99 €^*

Siemens 3RV2021-0HA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.55 - 0.8 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 97 x 97 mm

Kataloški br.:1741965

Dostava uto,17.11.

Conrad Electronic

0.8 A

0.55 A

učinski prekidač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

129,99 €^*

Siemens 3RV2021-0HA20 učinski prekidač 1 St. Područje podešavanja (Struja): 0.55 - 0.8 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 119 x 97 mm Piece

Kataloški br.:1741966

Dostava uto,17.11.

Conrad Electronic

0.8 A

0.55 A

učinski prekidač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

109,99 €^*

Siemens 3RV2021-0HA25 učinski prekidač 1 St. Područje podešavanja (Struja): 0.55 - 0.8 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 119 x 97 mm Piece

Kataloški br.:1741982

Dostava uto,17.11.

Conrad Electronic

0.8 A

0.55 A

učinski prekidač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

129,99 €^*

Siemens 3RV2021-0JA10 učinski prekidač 1 St. Područje podešavanja (Struja): 0.7 - 1 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 97 x 97 mm

Kataloški br.:1702217

Dostava uto,17.11.

Conrad Electronic

1 A

0.7 A

učinski prekidač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

89,99 €^*

Siemens 3RV2021-0JA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.7 - 1 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 97 x 97 mm

Kataloški br.:1741983

Dostava uto,17.11.

Conrad Electronic

1 A

0.7 A

učinski prekidač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

129,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1740470 Siemens 3RV2421-4BA15 učinski prekidač 1 St. 1 otvarač, 1 zatvarač Područje podešavanja (Struja): 13 - 20 A Preklopni na

Upute za rad i sigurnost

Upute za rad i sigurnost 1740470 Siemens 3RV2421-4BA15 učinski prekidač 1 St. 1 otvarač, 1 zatvarač Područje podešavanja (Struja): 13 - 20 A Preklopni na

Opis

Veličina prekidača S0 za zaštitu transformatora A-otpuštanje 13 ... 20 A N-otpuštanje 325 A Priključak za vijčane spojeve Standardni kapacitet preklapanja s poprečnim pomoćnim kontaktom 1S + 1NC SIRIUS 3RV2 prekidač za zaštitu transformatora radi sigurne zaštite transformatora od kratkog spoja i preopterećenja. Kompaktni i klimatski neispravni prekidači optimizirani su za uporabu u dovodima opterećenja zbog niske disipacije topline, naravno i za IE3 / IE4 motore i jednako za prebacivanje istosmjerne struje. Ovlaštenja su u svijetu (npr. IEC i UL / CSA) i aplikacije u potencijalno eksplozivnim aplikacijama (ATEX ili IEC Ex). Dostupne su inačice uređaja za zaštitu motora (također s funkcijom releja preopterećenja), zaštita sustava, zaštitu kratkog spoja kombinacija startera, zaštita transformatora, kao glavna i prekida za zaustavljanje u nuždi i za korištenje u IT mrežama. Dostupni su s vijčanim ili opružnim priključkom za brzo, bez potrebe za održavanjem i protiv vibracija, a po želji s ugrađenim pomoćnim prekidačem. Sveobuhvatni pribor, kao što su pomoćni kontakti, pomoćna ispuštanja, signalne sklopke i sl., Isti su za sve veličine. Korištenje različitih opcija napajanja energijom, poput odgovarajućeg SIRIUS 3RV29 ulaza, znatno smanjuje ožičenje glavnog strujnog kruga. Prekidači 3RV2 zamjenjuju dokazanu 3RV1 seriju. Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.
