Name: Siemens 3RV2411-1JA20 učinski prekidač 1 St. Područje podešavanja (Struja): 7 - 10 A Preklopni napon (maks.): 690 V/AC (
Brand: Siemens
SKU: 1740459
Availability: BackOrder

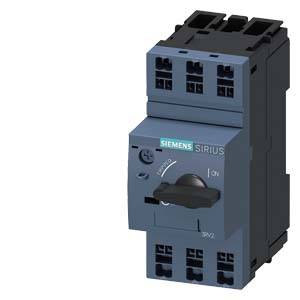

Crni, pravokutni električni prekidač s natpisom 'Siemens SIRIUS'. Prekidač je u 'uključenom' položaju.

Ormar sa elektroničkim komponentama, pored kojeg se nalazi kišom natopljen prozor s pogledom na nejasni, plavi objekt u pozadini.

Dijagram prikazuje montažni pribor za prekidač sa numeracijom. Komponente: pomoćni kontakti (bočno, poprečno postavljeni), signalni kontakti, rastavni uređaj, redne stezaljke.

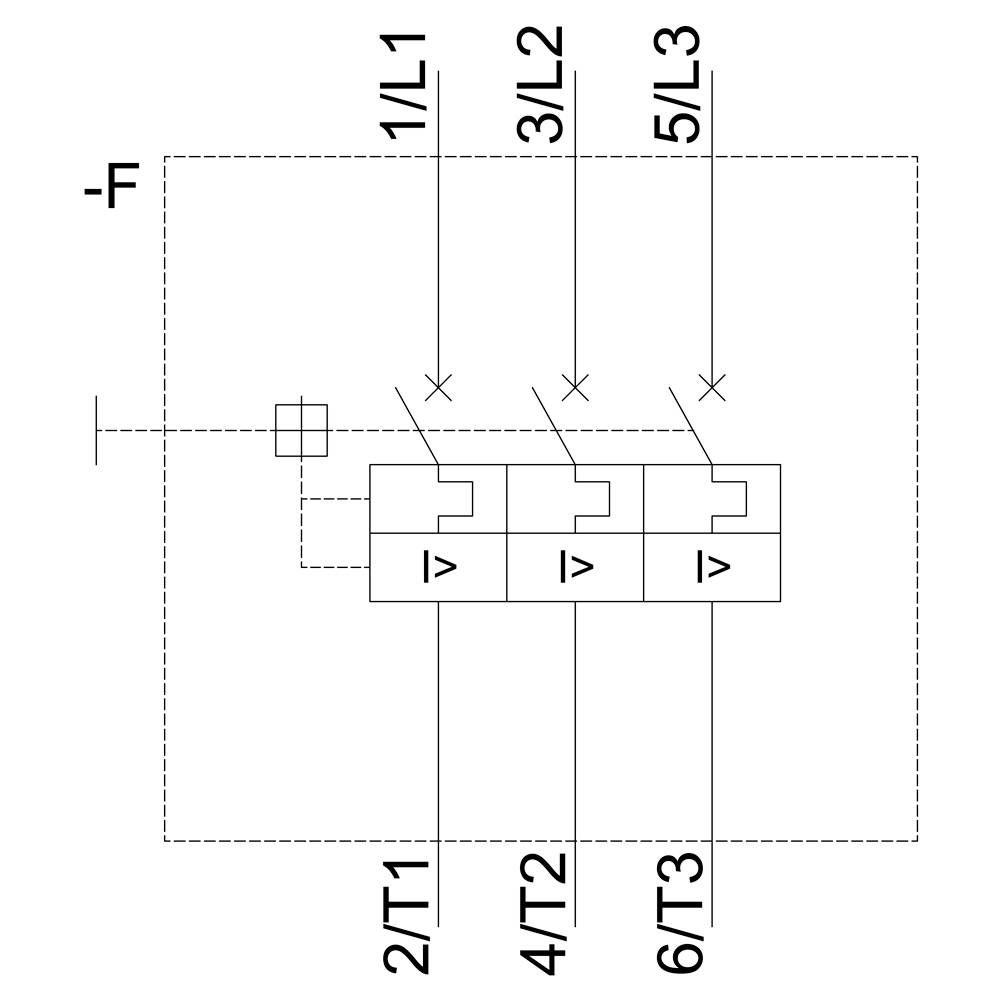

Shema tropolnog kontaktora s tri strujarska kruga, označena s 'L1', 'L2', 'L3' za ulaze i 'T1', 'T2', 'T3' za izlaze.

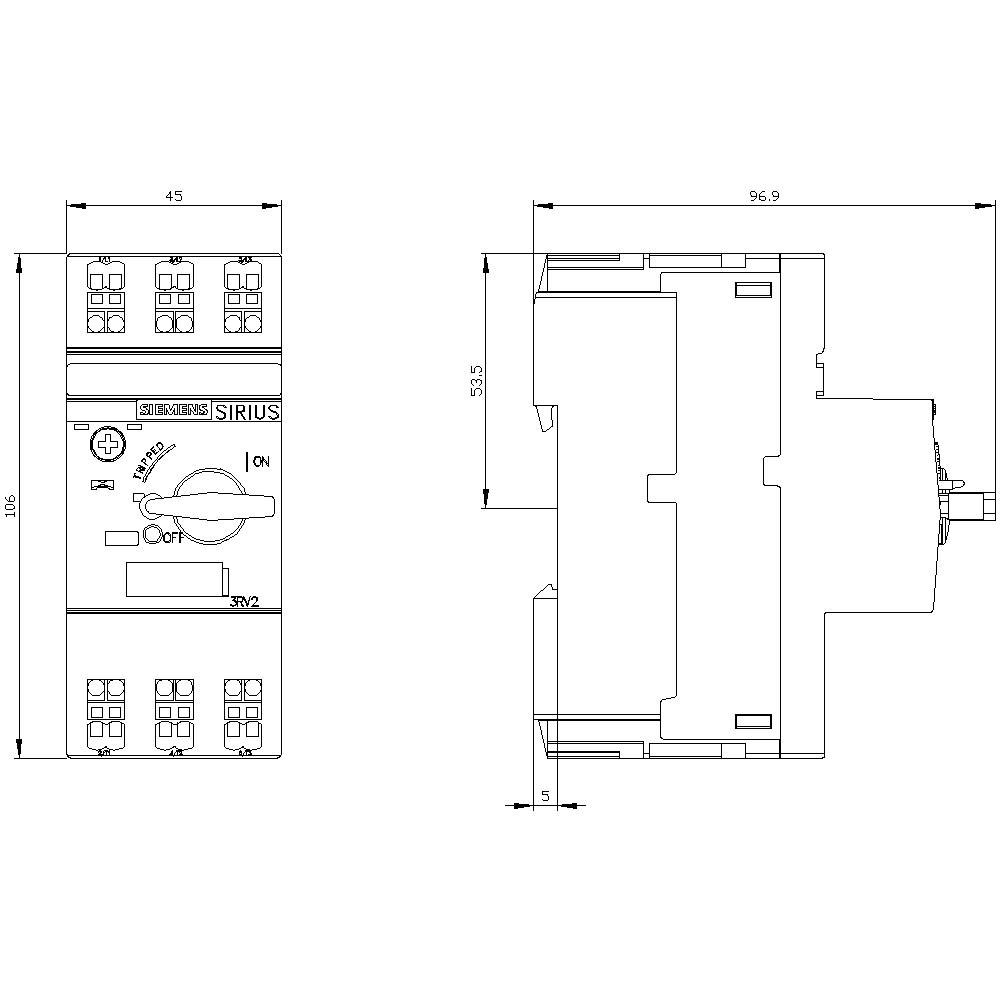

Tehnički nacrt sklopne opreme s prednjim i bočnim pogledom, dimenzije u milimetrima, natpis 'SIRIUS'.

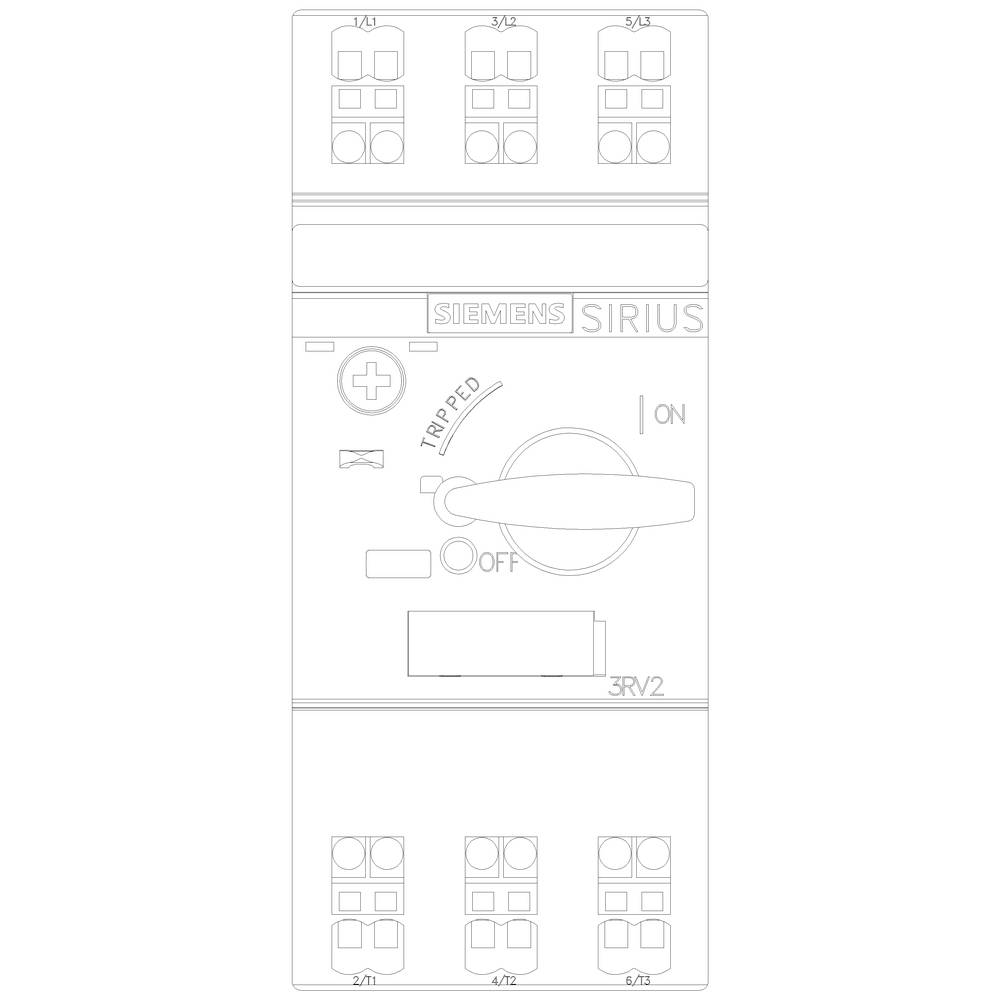

Sklopni uređaj s okretnim prekidačem koji prikazuje pozicije 'ISKLJUČENO', 'UKLJUČENO' i 'OTKAČENO'. Vidljivi nazivi marke 'SIEMENS' i 'SIRIUS'.

1/6

Slika slična

Vrsta proizvoda

učinski prekidač

Područje podešavanja struje (maks.)

10 A

Priključak

opružna stezaljka

Tip

3RV2411-1JA20

Veličina

S00

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava sri,25.11.

Broj

kom. - zaliha Njemačka

Ukupno (129,99 € / komad)

129,99 €

uklj. PDV

samo 11,27 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Izvedba: za zaštitu transformatora Težina: 0,378 kg Mehanički vijek trajanja: 100000 Električni vijek trajanja: 100000 Gubitak snage: 7 W Frekvencija: 50/60 Hz

Vrsta proizvoda: učinski prekidač

Tip: 3RV2411-1JA20

Veličina: S00

Područje podešavanja struje (min.): 7 A

Područje podešavanja struje (maks.): 10 A

Područje podešavanja (Struja): 7 - 10 A

Strujno opterećenje: 10 A

Broj polova: 3-polni

Preklopni napon (maks.): 690 V/AC

Vrsta montaže (Relej): profilna šina

Min. temperatura: -20 °C

Maks. temperatura: +60 °C

Određene značajke: s pomoćnim kontaktom

Priključak: opružna stezaljka

: IP20

Dubina: 97 mm

Širina: 45 mm

Visina: 106 mm

dim.: (Š x V x D) 45 x 106 x 97 mm

Sadržaj: 1 St.

RoHS-konforno: Da

: 0

: 0

: 10 A

: 3

: 7-10 A

: 0

: 20-690 V

: IP20

: Other

: FALSE

: Spring clamp connection

: Wing knob

: FALSE

: 100 kA

: TRUE

: FALSE

: FALSE

: Built-in device fixed built-in technique

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Područje podešavanja struje (maks.)

Područje podešavanja struje (min.)

Vrsta ambalaže

Siemens 3RV1011-0AA10 učinski prekidač 1 St. Područje podešavanja (Struja): 0.11 - 0.16 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Piece

Kataloški br.:1745448

Dostava uto,17.11.

Conrad Electronic

0.16 A

0.11 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

93,99 €^*

Siemens 3RV1011-0AA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.11 - 0.16 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm

Kataloški br.:1745449

Dostava uto,17.11.

Conrad Electronic

0.16 A

0.11 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Siemens 3RV1011-0BA10 učinski prekidač 1 St. Područje podešavanja (Struja): 0.14 - 0.2 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Piece

Kataloški br.:1745450

Dostava uto,17.11.

Conrad Electronic

0.2 A

0.14 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

93,99 €^*

Siemens 3RV1011-0BA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.14 - 0.2 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm

Kataloški br.:1745452

Dostava uto,17.11.

Conrad Electronic

0.2 A

0.14 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Siemens 3RV1011-0CA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.18 - 0.25 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Piece

Kataloški br.:1745453

Dostava uto,17.11.

Conrad Electronic

0.25 A

0.18 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Siemens 3RV1011-0DA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.22 - 0.32 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Piece

Kataloški br.:1745454

Dostava uto,17.11.

Conrad Electronic

0.32 A

0.22 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Siemens 3RV1011-0EA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.28 - 0.4 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Piece

Kataloški br.:1745455

Dostava uto,17.11.

Conrad Electronic

0.4 A

0.28 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Siemens 3RV1011-0FA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.35 - 0.5 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Single

Kataloški br.:1745456

Dostava uto,17.11.

Conrad Electronic

0.5 A

0.35 A

Single

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Siemens 3RV1011-0GA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.45 - 0.63 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Piece

Kataloški br.:1745457

Dostava uto,17.11.

Conrad Electronic

0.63 A

0.45 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

124,99 €^*

Siemens 3RV1011-0HA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.55 - 0.8 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Piece

Kataloški br.:1745458

Dostava uto,17.11.

Conrad Electronic

0.8 A

0.55 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

129,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1740459 Siemens 3RV2411-1JA20 učinski prekidač 1 St. Područje podešavanja (Struja): 7 - 10 A Preklopni napon (maks.): 690 V/AC (

Upute za rad i sigurnost

Upute za rad i sigurnost 1740459 Siemens 3RV2411-1JA20 učinski prekidač 1 St. Područje podešavanja (Struja): 7 - 10 A Preklopni napon (maks.): 690 V/AC (

Opis

Veličina prekidača S00 za zaštitu transformatora A-otpuštanje 7 ... 10 A N-otpuštanje 208 A Priključak s oprugom Standardni sklopni kapacitet SIRIUS 3RV2 prekidač za zaštitu transformatora radi sigurne zaštite transformatora od kratkog spoja i preopterećenja. Kompaktni i klimatski neispravni prekidači optimizirani su za uporabu u dovodima opterećenja zbog niske disipacije topline, naravno i za IE3 / IE4 motore i jednako za prebacivanje istosmjerne struje. Ovlaštenja su u svijetu (npr. IEC i UL / CSA) i aplikacije u potencijalno eksplozivnim aplikacijama (ATEX ili IEC Ex). Dostupne su inačice uređaja za zaštitu motora (također s funkcijom releja preopterećenja), zaštita sustava, zaštitu kratkog spoja kombinacija startera, zaštita transformatora, kao glavna i prekida za zaustavljanje u nuždi i za korištenje u IT mrežama. Dostupni su s vijčanim ili opružnim priključkom za brzo, bez potrebe za održavanjem i protiv vibracija, a po želji s ugrađenim pomoćnim prekidačem. Sveobuhvatni pribor, kao što su pomoćni kontakti, pomoćna ispuštanja, signalne sklopke i sl., Isti su za sve veličine. Korištenje različitih opcija napajanja energijom, poput odgovarajućeg SIRIUS 3RV29 ulaza, znatno smanjuje ožičenje glavnog strujnog kruga. Prekidači 3RV2 zamjenjuju dokazanu 3RV1 seriju. Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.

Ovaj tekst je strojno preveden.
