Name: Siemens 3RV2411-1GA15 učinski prekidač 1 St. 1 otvarač, 1 zatvarač Područje podešavanja (Struja): 4.5 - 6.3 A Preklopni
Brand: Siemens
SKU: 1740442
Availability: BackOrder

Električni prekidač snage tvrtke Siemens s prekidačem i priključcima. Primarno se koristi za zaštitu električnih krugova.

Pogled u otvorenu upravljačku jedinicu stroja sa kabelima i prekidačima. U pozadini se nazire kišom natopljen prozor s nejasnim konturama strojeva.

Dijagram prikazuje pribor za ugradnju prekidača. Komponente: poprečni/bočni pomoćni kontakt, naponski okidač i indikator, razdjeljni i priključni blok. Prikazano ožičenje.

'Električna shema trofaznog instalacijskog kontaktora s tri prekidača (1/L1, 3/L2, 5/L3) i jednim namotajem (13/14, 21/22).'

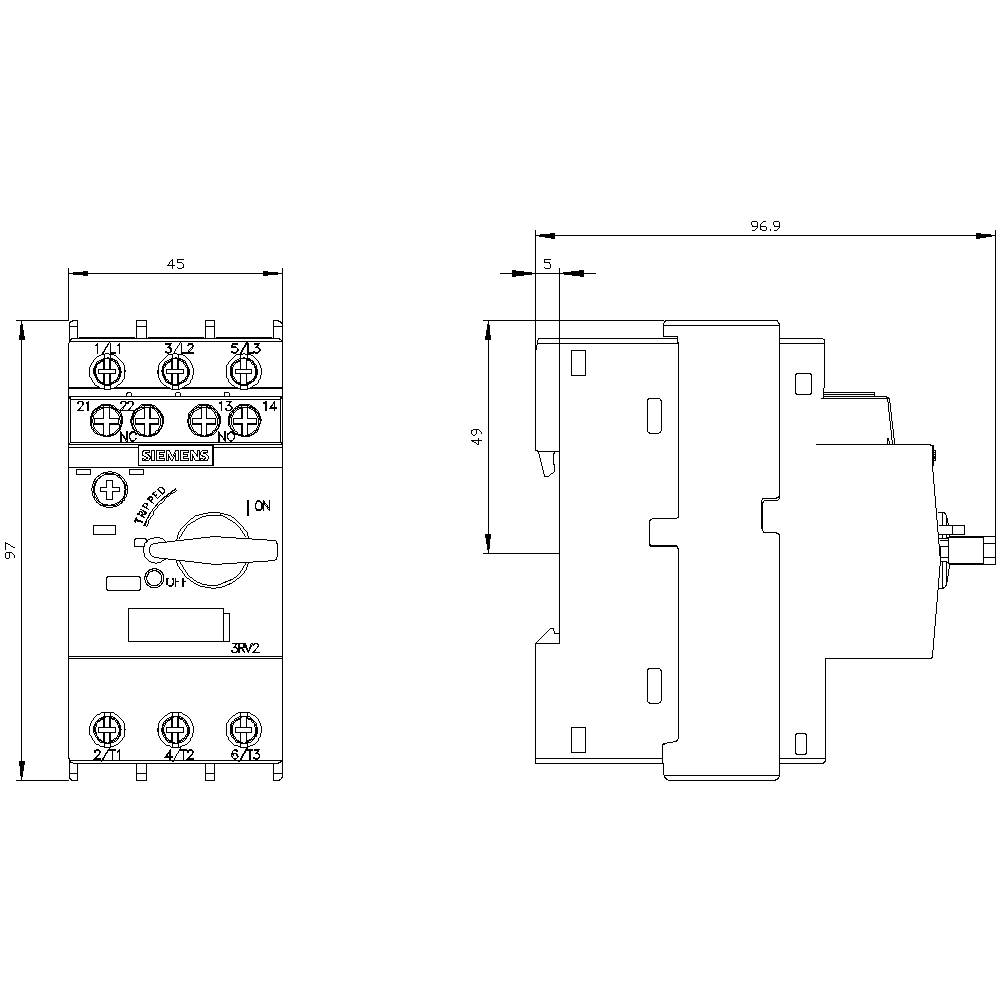

Tehnički nacrt releja za preopterećenje. Prikazuje prednji i bočni pogled s dimenzijama. Prednja strana sadrži upravljačke elemente i dijagrame.

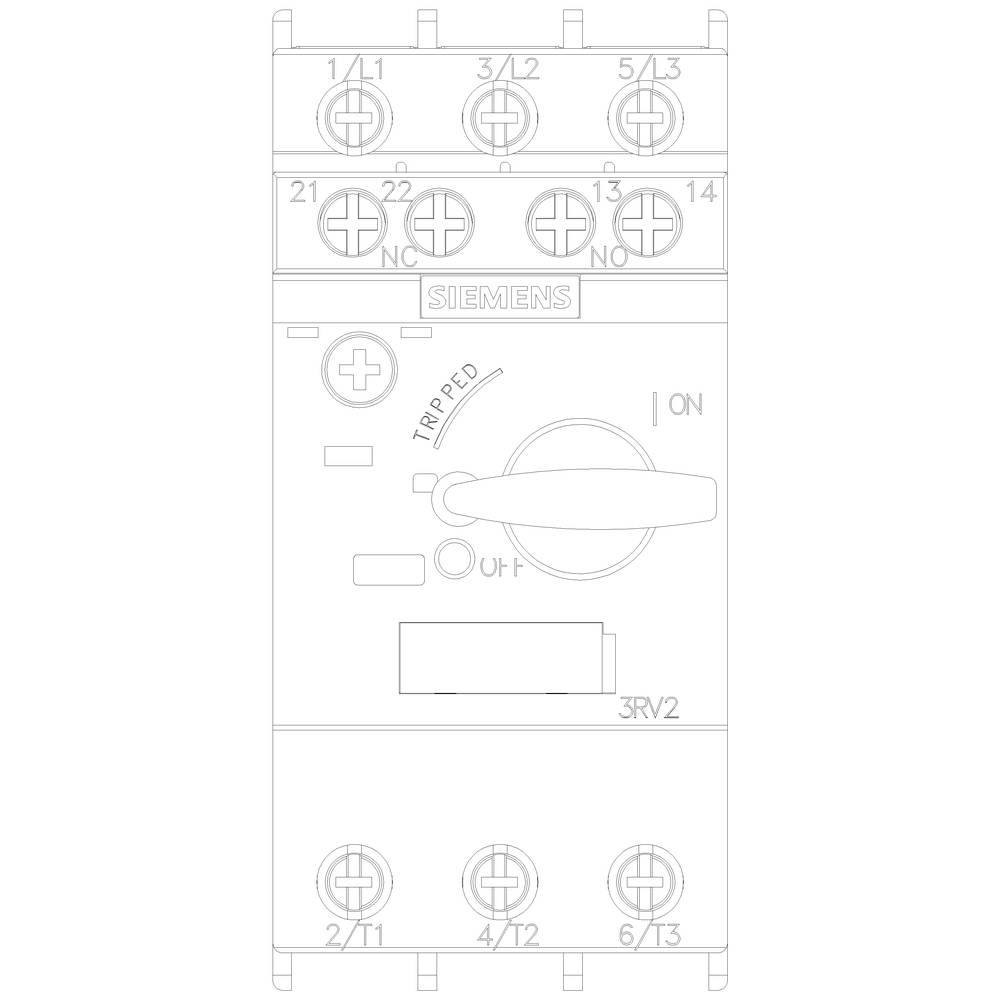

Siemensov upravljački uređaj s preklopkom postavljenom na 'UKLJUČENO' i oznakom 'ISKLJUČENO'. Ima priključke gore i dolje.

1/6

Slika slična

Vrsta proizvoda

učinski prekidač

Područje podešavanja struje (maks.)

6.3 A

Vrsta kontakta

1 otvarač

1 zatvarač

Priključak

vijak

Vrsta ambalaže

Piece

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava čet,19.11.

Broj

kom. - zaliha Njemačka

Ukupno (139,99 € / komad)

139,99 €

uklj. PDV

samo 11,27 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Dizajn: za zaštitu transformatora Težina: 0.360 kg Dizajn navoja priključnog vijka: M3 Mehanički vijek trajanja: 100.000 Električni vijek trajanja: 100.000 Gubitak snage: 6 W Frekvencija: 50/60 Hz

Vrsta ambalaže: Piece

Vrsta proizvoda: učinski prekidač

Tip: 3RV2411-1GA15

Veličina: S00

Područje podešavanja struje (min.): 4.5 A

Područje podešavanja struje (maks.): 6.3 A

Područje podešavanja (Struja): 4.5 - 6.3 A

Strujno opterećenje: 6.3 A

Vrsta kontakta: 1 otvarač
1 zatvarač

Broj polova: 3-polni

Preklopni napon (maks.): 690 V/AC

Pogodno za seriju: Siemens serija Sirius

Pogodno za marke: Siemens

Vrsta montaže (Relej): profilna šina

Min. temperatura: -20 °C

Maks. temperatura: +60 °C

Određene značajke: s pomoćnim kontaktom

Priključak: vijak

: IP20

Dubina: 97 mm

Širina: 45 mm

Visina: 97 mm

dim.: (Š x V x D) 45 x 97 x 97 mm

Sadržaj: 1 St.

RoHS-konforno: Da

: 1

: 1

: 6.3 A

: 3

: 4.5-6.3 A

: 0

: 20-690 V

: IP20

: Other

: FALSE

: Screw connection

: Wing knob

: FALSE

: 100 kA

: TRUE

: FALSE

: FALSE

: Built-in device fixed built-in technique

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Područje podešavanja struje (maks.)

Područje podešavanja struje (min.)

Vrsta ambalaže

Siemens 3RV1011-0AA10 učinski prekidač 1 St. Područje podešavanja (Struja): 0.11 - 0.16 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Piece

Kataloški br.:1745448

Dostava čet,19.11.

Conrad Electronic

0.16 A

0.11 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

93,99 €^*

Siemens 3RV1011-0AA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.11 - 0.16 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm

Kataloški br.:1745449

Dostava čet,19.11.

Conrad Electronic

0.16 A

0.11 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Siemens 3RV1011-0BA10 učinski prekidač 1 St. Područje podešavanja (Struja): 0.14 - 0.2 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Piece

Kataloški br.:1745450

Dostava čet,19.11.

Conrad Electronic

0.2 A

0.14 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

93,99 €^*

Siemens 3RV1011-0BA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.14 - 0.2 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm

Kataloški br.:1745452

Dostava čet,19.11.

Conrad Electronic

0.2 A

0.14 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Siemens 3RV1011-0CA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.18 - 0.25 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Piece

Kataloški br.:1745453

Dostava čet,19.11.

Conrad Electronic

0.25 A

0.18 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Siemens 3RV1011-0DA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.22 - 0.32 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Piece

Kataloški br.:1745454

Dostava čet,19.11.

Conrad Electronic

0.32 A

0.22 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Siemens 3RV1011-0EA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.28 - 0.4 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Piece

Kataloški br.:1745455

Dostava čet,19.11.

Conrad Electronic

0.4 A

0.28 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Siemens 3RV1011-0FA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.35 - 0.5 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Single

Kataloški br.:1745456

Dostava čet,19.11.

Conrad Electronic

0.5 A

0.35 A

Single

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Siemens 3RV1011-0GA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.45 - 0.63 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Piece

Kataloški br.:1745457

Dostava čet,19.11.

Conrad Electronic

0.63 A

0.45 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

124,99 €^*

Siemens 3RV1011-0HA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.55 - 0.8 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Piece

Kataloški br.:1745458

Dostava čet,19.11.

Conrad Electronic

0.8 A

0.55 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

129,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1740442 Siemens 3RV2411-1GA15 učinski prekidač 1 St. 1 otvarač, 1 zatvarač Područje podešavanja (Struja): 4.5 - 6.3 A Preklopni

Upute za rad i sigurnost

Upute za rad i sigurnost 1740442 Siemens 3RV2411-1GA15 učinski prekidač 1 St. 1 otvarač, 1 zatvarač Područje podešavanja (Struja): 4.5 - 6.3 A Preklopni

Opis

Veličina prekidača S00 za zaštitu transformatora A-otpuštanje 4.5 ... 6.3 A N-otpuštanje 130 A Priključak za vijčane spojeve Standardni kapacitet uklapanja s poprečnim pomoćnim prekidačem 1NO + 1NC SIRIUS 3RV2 prekidač za zaštitu transformatora radi sigurne zaštite transformatora od kratkog spoja i preopterećenja. Kompaktni i klimatski neispravni prekidači optimizirani su za uporabu u dovodima opterećenja zbog niske disipacije topline, naravno i za IE3 / IE4 motore i jednako za prebacivanje istosmjerne struje. Ovlaštenja su u svijetu (npr. IEC i UL / CSA) i aplikacije u potencijalno eksplozivnim aplikacijama (ATEX ili IEC Ex). Dostupne su inačice uređaja za zaštitu motora (također s funkcijom releja preopterećenja), zaštita sustava, zaštitu kratkog spoja kombinacija startera, zaštita transformatora, kao glavna i prekida za zaustavljanje u nuždi i za korištenje u IT mrežama. Dostupni su s vijčanim ili opružnim priključkom za brzo, bez potrebe za održavanjem i protiv vibracija, a po želji s ugrađenim pomoćnim prekidačem. Sveobuhvatni pribor, kao što su pomoćni kontakti, pomoćna ispuštanja, signalne sklopke i sl., Isti su za sve veličine. Korištenje različitih opcija napajanja energijom, poput odgovarajućeg SIRIUS 3RV29 ulaza, znatno smanjuje ožičenje glavnog strujnog kruga. Prekidači 3RV2 zamjenjuju dokazanu 3RV1 seriju. Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.

Ovaj tekst je strojno preveden.
