Name: Siemens 3RV2321-1FC20 učinski prekidač 1 St. Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 119 x 97 mm
Brand: Siemens
SKU: 1704315
Availability: BackOrder

Sivi Siemens Sirius sklopni prekidač s više priključnih stezaljki i okretnim regulatorom za upravljanje električnim strujnim krugovima.

Električna upravljačka kutija pokraj prozora na kojem se vide kišne kapi. Vani se nejasno nazire industrijski objekt.

Pribor za distribuciju električne energije i upravljanje zaštitnim sklopkama prikazuje električne sklopove, tipove sklopki i njihova područja primjene.

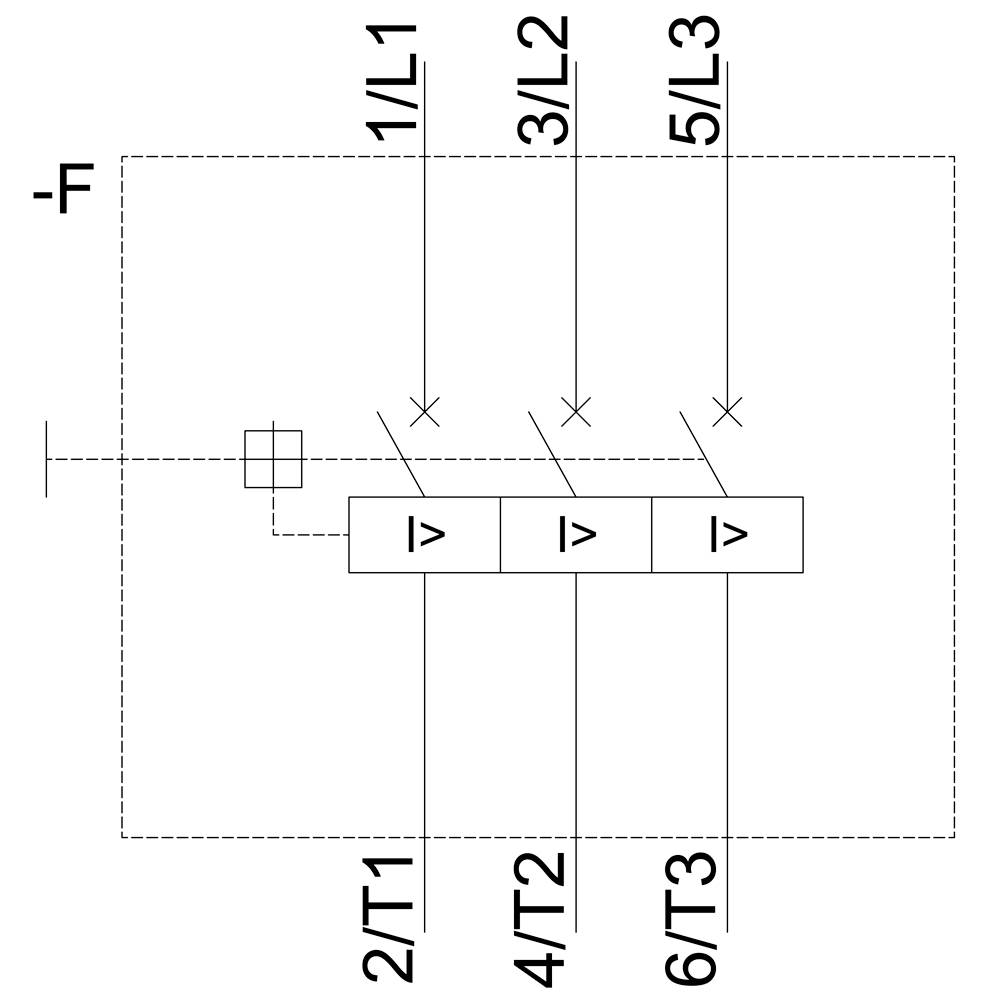

Električni dijagram prikazuje trofaznu vezu sa osiguračima na vodovima L1, L2 i L3. Također su uključeni i zaštitni prekidači.

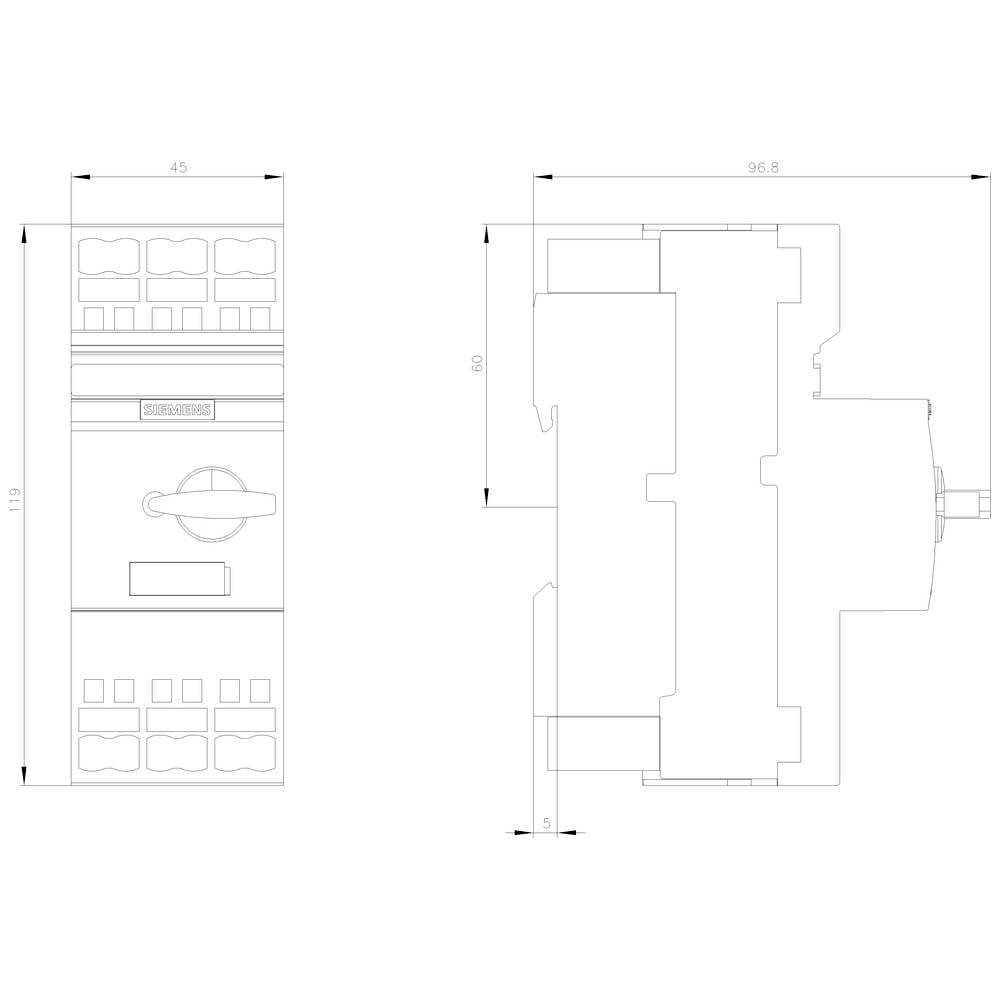

Dijagram električne sklopke u pogledu sa strane i sprijeda s dimenzijskim mjerama u milimetrima za tehničku referencu.

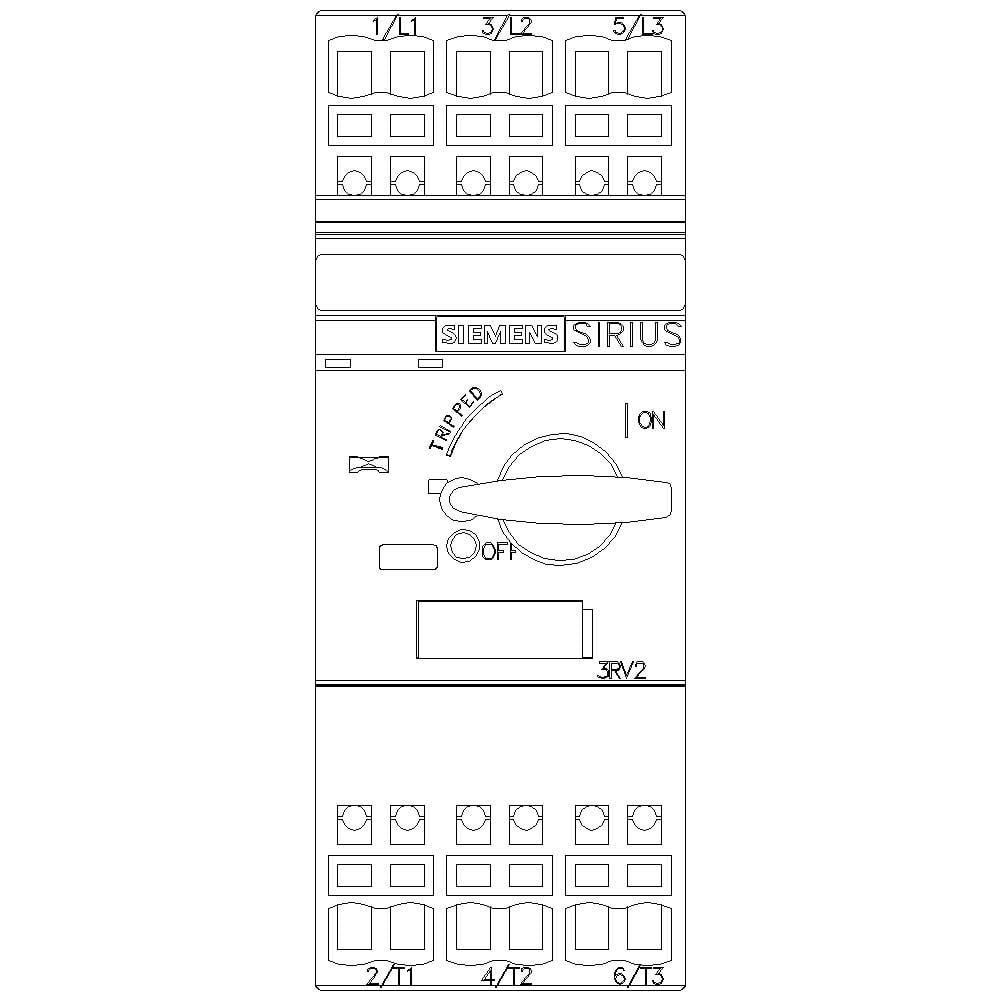

'Schütz' prikazuje električki sklopni mehanizam sa glavnim prekidačem u sredini, označenim natpisima 'UKLJUČENO', 'ISKLJUČENO' i 'PREKINUTO'.

1/6

Slika slična

Vrsta proizvoda

učinski prekidač

Priključak

opružni priključak

Tip

3RV2321-1FC20

Veličina

Broj polova

3-polni

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pet,20.11.

Broj

kom. - zaliha Njemačka

Ukupno (124,99 € / komad)

124,99 €

uklj. PDV

samo 11,27 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Kontinuirana struja: 5 A Mehanički radni vijek glavnih kontakata: 100 000 ciklusa uključivanja Maksimalni presjek vodiča (jedno ili višežilni): 4 mm² Maksimalni presjek vodiča (fino uvijeni): 2,5 mm²

Vrsta proizvoda: učinski prekidač

Tip: 3RV2321-1FC20

Veličina: S0

Broj polova: 3-polni

Preklopni napon (maks.): 690 V/AC

Pogodno za seriju: Siemens serija Sirius

Pogodno za marke: Siemens

Vrsta montaže (Relej): zaskočno pričvršćivanje
vijčana montaža

Min. temperatura: -20 °C

Maks. temperatura: +60 °C

Priključak: opružni priključak

: IP20

Dubina: 97 mm

Širina: 45 mm

Visina: 119 mm

dim.: (Š x V x D) 45 x 119 x 97 mm

Sadržaj: 1 St.

RoHS-konforno: Da

: 45

: 119 mm

: 97 mm

: 1.5 kW

: FALSE

: 5 A

: FALSE

: 3

: IP20

: FALSE

: Spring clamp connection

: Turn button

: Magnetic

: 1.1 kW

: 100 kA

: FALSE

: Built-in device fixed built-in technique

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Područje podešavanja struje (maks.)

Područje podešavanja struje (min.)

Vrsta proizvoda

Siemens 3RV2021-0GA10 učinski prekidač 1 St. Područje podešavanja (Struja): 0.45 - 0.63 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 97 x 97 mm Piece

Kataloški br.:1741961

Dostava uto,17.11.

Conrad Electronic

0.63 A

0.45 A

učinski prekidač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

85,99 €^*

Siemens 3RV2021-0GA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.45 - 0.63 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 97 x 97 mm Piece

Kataloški br.:1741962

Dostava pet,20.11.

Conrad Electronic

0.63 A

0.45 A

učinski prekidač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

124,99 €^*

Siemens 3RV2021-0GA20 učinski prekidač 1 St. Područje podešavanja (Struja): 0.45 - 0.63 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 119 x 97 mm Piece

Kataloški br.:1741963

Dostava pet,20.11.

Conrad Electronic

0.63 A

0.45 A

učinski prekidač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

104,99 €^*

Siemens 3RV2021-0GA25 učinski prekidač 1 St. Područje podešavanja (Struja): 0.45 - 0.63 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 119 x 97 mm Piece

Kataloški br.:1702216

Dostava pet,20.11.

Conrad Electronic

0.63 A

0.45 A

učinski prekidač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

124,99 €^*

Siemens 3RV2021-0HA10 učinski prekidač 1 St. Područje podešavanja (Struja): 0.55 - 0.8 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 97 x 97 mm

Kataloški br.:1741964

Dostava uto,17.11.

Conrad Electronic

0.8 A

0.55 A

učinski prekidač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

89,99 €^*

Siemens 3RV2021-0HA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.55 - 0.8 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 97 x 97 mm

Kataloški br.:1741965

Dostava pet,20.11.

Conrad Electronic

0.8 A

0.55 A

učinski prekidač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

129,99 €^*

Siemens 3RV2021-0HA20 učinski prekidač 1 St. Područje podešavanja (Struja): 0.55 - 0.8 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 119 x 97 mm Piece

Kataloški br.:1741966

Dostava pet,20.11.

Conrad Electronic

0.8 A

0.55 A

učinski prekidač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

109,99 €^*

Siemens 3RV2021-0HA25 učinski prekidač 1 St. Područje podešavanja (Struja): 0.55 - 0.8 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 119 x 97 mm Piece

Kataloški br.:1741982

Dostava pet,20.11.

Conrad Electronic

0.8 A

0.55 A

učinski prekidač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

129,99 €^*

Siemens 3RV2021-0JA10 učinski prekidač 1 St. Područje podešavanja (Struja): 0.7 - 1 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 97 x 97 mm

Kataloški br.:1702217

Dostava pet,20.11.

Conrad Electronic

1 A

0.7 A

učinski prekidač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

89,99 €^*

Siemens 3RV2021-0JA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.7 - 1 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 97 x 97 mm

Kataloški br.:1741983

Dostava pet,20.11.

Conrad Electronic

1 A

0.7 A

učinski prekidač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

129,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1704315 Siemens 3RV2321-1FC20 učinski prekidač 1 St. Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 119 x 97 mm

Upute za rad i sigurnost

Upute za rad i sigurnost 1704315 Siemens 3RV2321-1FC20 učinski prekidač 1 St. Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 119 x 97 mm

Opis

Veličina prekidača S0 za kombinaciju startera Nazivna struja 5 A N-otpuštanje 65 A Priključak s oprugom Standardni sklopni kapacitet SIRIUS 3RV2 prekidač za kombinacije startera radi sigurne zaštite potrošača u slučaju kratkog spoja i za sigurno odspajanje od napajanja. Kompaktni i klimatski neispravni prekidači optimizirani su za uporabu u dovodima opterećenja zbog niske disipacije topline, naravno i za IE3 / IE4 motore i jednako za prebacivanje istosmjerne struje. Ovlaštenja su u svijetu (npr. IEC i UL / CSA) i aplikacije u potencijalno eksplozivnim aplikacijama (ATEX ili IEC Ex). Dostupne su inačice uređaja za zaštitu motora (također s funkcijom releja preopterećenja), zaštita sustava, zaštitu kratkog spoja kombinacija startera, zaštita transformatora, kao glavna i prekida za zaustavljanje u nuždi i za korištenje u IT mrežama. Dostupni su s vijčanim ili opružnim priključkom za brzo, bez potrebe za održavanjem i protiv vibracija, a po želji s ugrađenim pomoćnim prekidačem. Sveobuhvatni pribor, kao što su pomoćni kontakti, pomoćna ispuštanja, signalne sklopke i sl., Isti su za sve veličine. Korištenje različitih opcija napajanja energijom, poput odgovarajućeg SIRIUS 3RV29 ulaza, znatno smanjuje ožičenje glavnog strujnog kruga. Prekidači 3RV2 zamjenjuju dokazanu 3RV1 seriju. Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.
