Name: Siemens 3RV2311-1HC20 učinski prekidač 1 St. Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 106 x 97 mm Piece
Brand: Siemens
SKU: 1704312
Availability: BackOrder

Električni prekidač marke Siemens s okretnim gumbom u sredini. Natpis: 'Siemens Sirius'.

Ormarić za upravljačke uređaje s otvorenim kućištem prikazuje elektroničke komponente. U pozadini se kroz kišom ovlažen prozor nazire stroj.

'Oprema za ugradnju sklopnika' prikazuje različite opcije montaže. Numerirani dijelovi: pomoćni kontakti, razvodna jedinica, relejni uređaji za signalizaciju i relej pada napona.

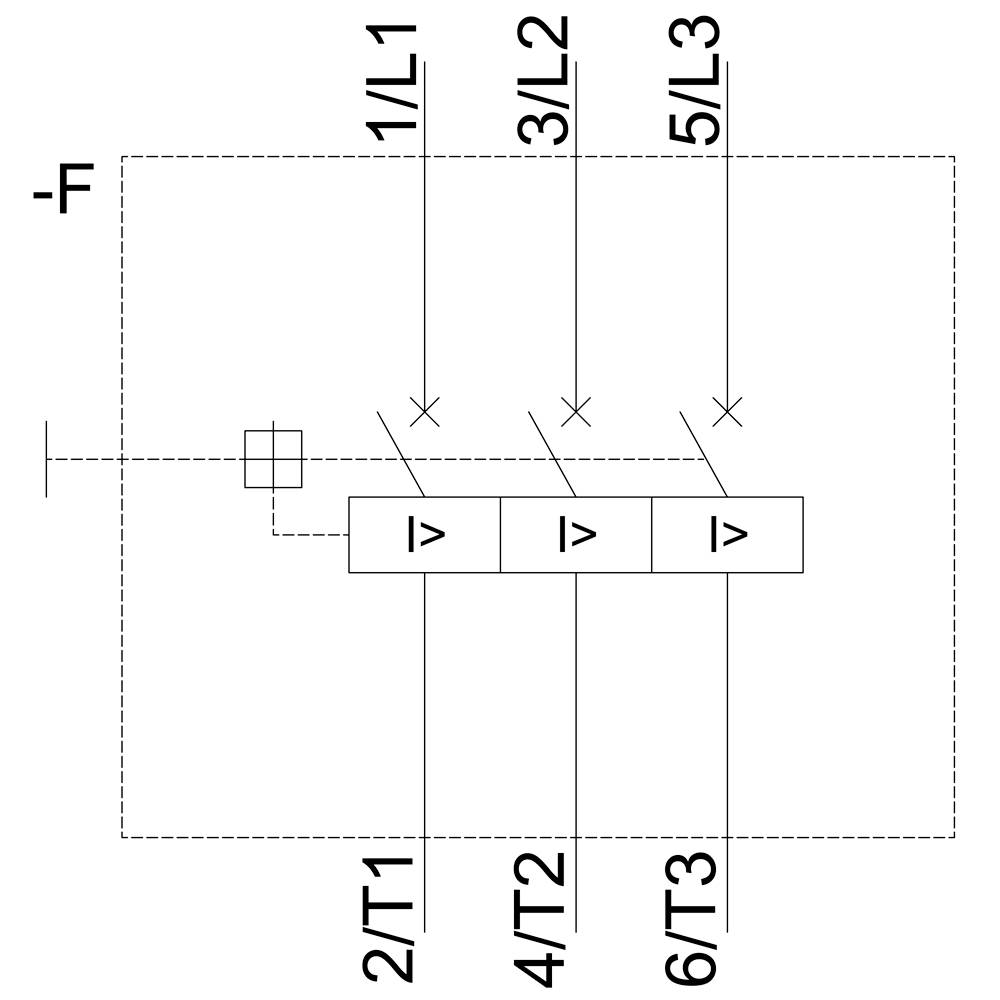

Električna shema sustava s šest numeriranih priključaka: 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3. Prikazane su povezanosti između priključaka.

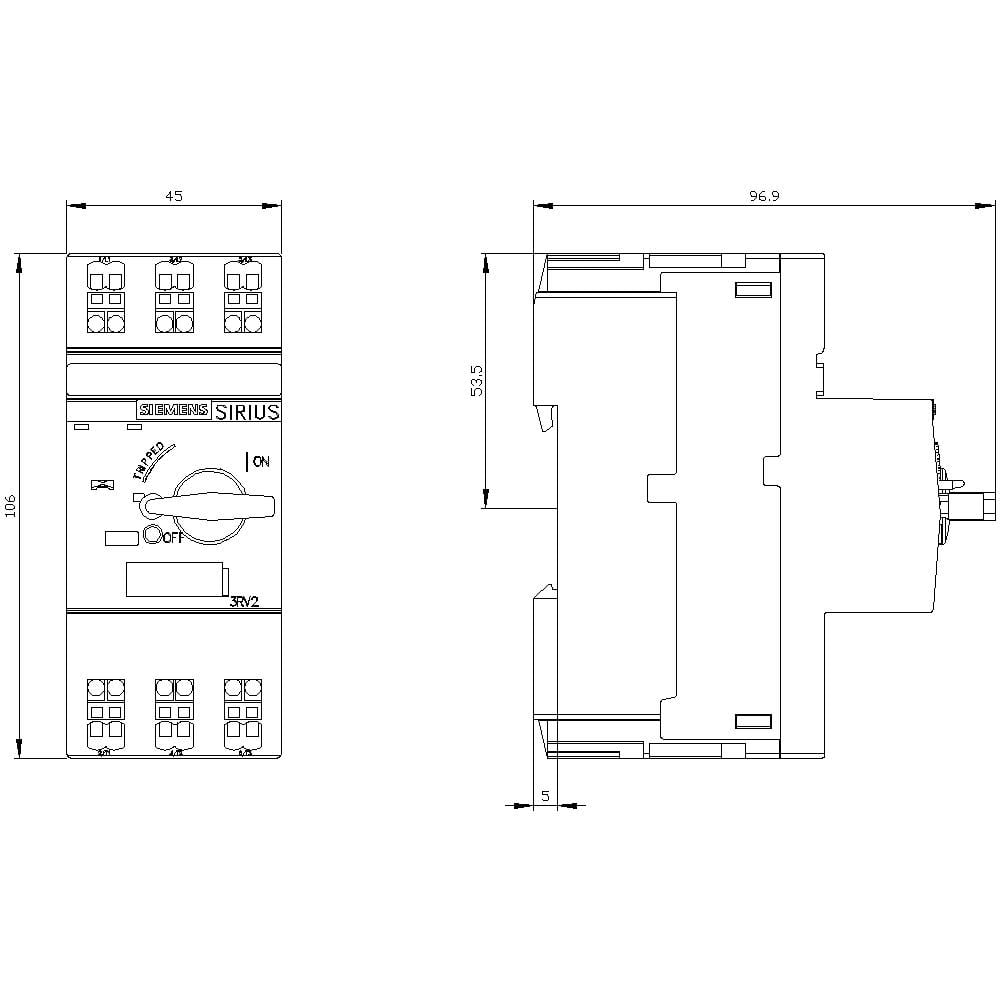

Električna shema sklopke s mjernim jedinicama u milimetrima. Prednji i bočni pogled s detaljima žičanja i položaja sklopke.

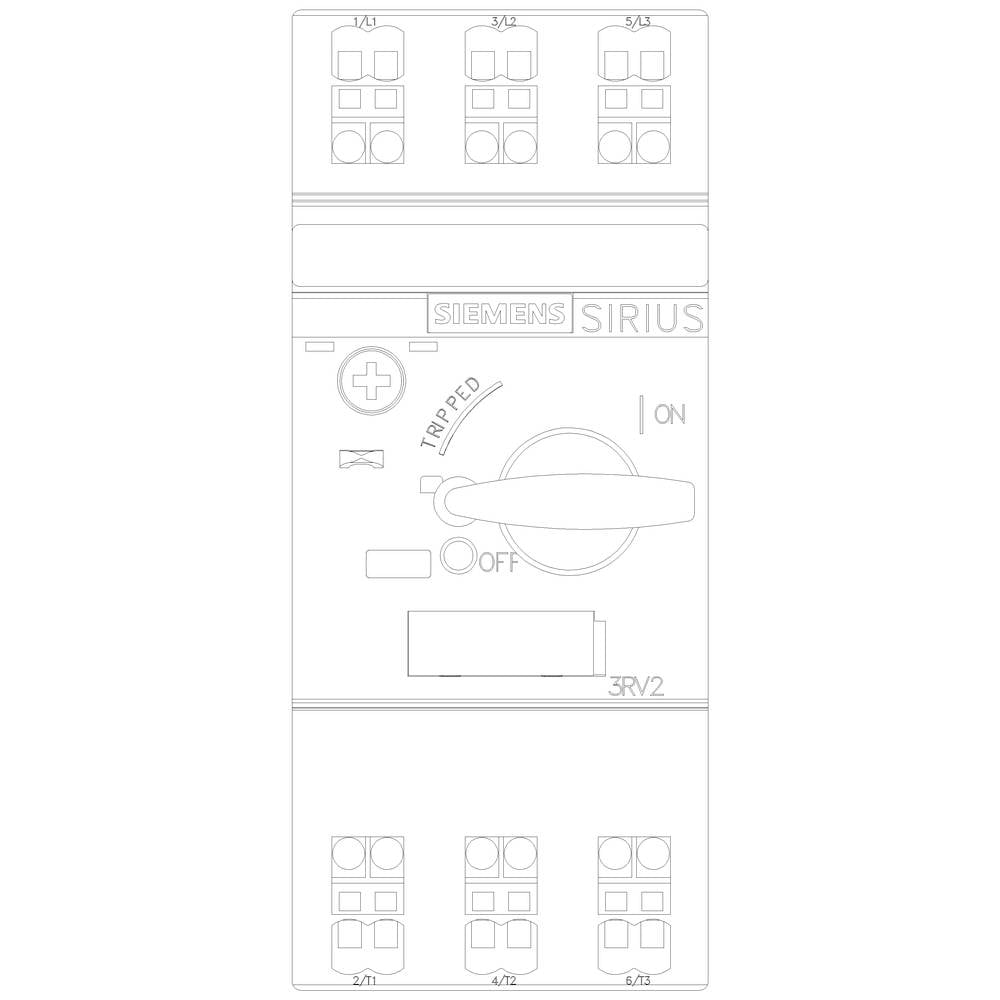

Siemensov uređaj za upravljanje, tipično korišten za električne zaštite motora, prikazuje pogonska stanja 'Uključeno', 'Isključeno' i 'Aktivirana zaštita'.

1/6

Slika slična

Vrsta proizvoda

učinski prekidač

Priključak

opružni priključak

Vrsta ambalaže

Piece

Tip

3RV2311-1HC20

Veličina

S00

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pet,20.11.

Broj

kom. - zaliha Njemačka

Ukupno (109,99 € / komad)

109,99 €

uklj. PDV

samo 11,27 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Neprekidna struja: 8 A Mehanički radni vijek glavnih kontakata: 100 000 ciklusa uključivanja Maksimalni presjek vodiča (jedno ili višežilni): 4 mm² Maksimalni presjek vodiča (fino uvijeni): 2,5 mm²

Vrsta ambalaže: Piece

Vrsta proizvoda: učinski prekidač

Tip: 3RV2311-1HC20

Veličina: S00

Broj polova: 3-polni

Preklopni napon (maks.): 690 V/AC

Pogodno za seriju: Siemens serija Sirius

Pogodno za marke: Siemens

Vrsta montaže (Relej): zaskočno pričvršćivanje
vijčana montaža

Min. temperatura: -20 °C

Maks. temperatura: +60 °C

Priključak: opružni priključak

: IP20

Dubina: 97 mm

Širina: 45 mm

Visina: 106 mm

dim.: (Š x V x D) 45 x 106 x 97 mm

Sadržaj: 1 St.

RoHS-konforno: Da

: 45

: 106 mm

: 97 mm

: 3 kW

: FALSE

: 8 A

: FALSE

: 3

: 690-690 V

: IP20

: FALSE

: Spring clamp connection

: Turn button

: Magnetic

: 1.5 kW

: 100 kA

: FALSE

: Built-in device fixed built-in technique

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Područje podešavanja struje (maks.)

Područje podešavanja struje (min.)

Vrsta ambalaže

Siemens 3RV1011-0AA10 učinski prekidač 1 St. Područje podešavanja (Struja): 0.11 - 0.16 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Piece

Kataloški br.:1745448

Dostava pet,20.11.

Conrad Electronic

0.16 A

0.11 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

93,99 €^*

Siemens 3RV1011-0AA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.11 - 0.16 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm

Kataloški br.:1745449

Dostava pet,20.11.

Conrad Electronic

0.16 A

0.11 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Siemens 3RV1011-0BA10 učinski prekidač 1 St. Područje podešavanja (Struja): 0.14 - 0.2 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Piece

Kataloški br.:1745450

Dostava pet,20.11.

Conrad Electronic

0.2 A

0.14 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

93,99 €^*

Siemens 3RV1011-0BA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.14 - 0.2 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm

Kataloški br.:1745452

Dostava pet,20.11.

Conrad Electronic

0.2 A

0.14 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Siemens 3RV1011-0CA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.18 - 0.25 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Piece

Kataloški br.:1745453

Dostava pet,20.11.

Conrad Electronic

0.25 A

0.18 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Siemens 3RV1011-0DA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.22 - 0.32 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Piece

Kataloški br.:1745454

Dostava pet,20.11.

Conrad Electronic

0.32 A

0.22 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Siemens 3RV1011-0EA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.28 - 0.4 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Piece

Kataloški br.:1745455

Dostava pet,20.11.

Conrad Electronic

0.4 A

0.28 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Siemens 3RV1011-0FA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.35 - 0.5 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Single

Kataloški br.:1745456

Dostava pet,20.11.

Conrad Electronic

0.5 A

0.35 A

Single

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Siemens 3RV1011-0GA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.45 - 0.63 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Piece

Kataloški br.:1745457

Dostava pet,20.11.

Conrad Electronic

0.63 A

0.45 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

124,99 €^*

Siemens 3RV1011-0HA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.55 - 0.8 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Piece

Kataloški br.:1745458

Dostava pet,20.11.

Conrad Electronic

0.8 A

0.55 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

129,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1704312 Siemens 3RV2311-1HC20 učinski prekidač 1 St. Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 106 x 97 mm Piece

Upute za rad i sigurnost

Upute za rad i sigurnost 1704312 Siemens 3RV2311-1HC20 učinski prekidač 1 St. Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 106 x 97 mm Piece

Opis

Prekidači strujnog kruga, veličina S00 za kombinaciju startera Nazivna struja 8 A N-otpuštanje 104 A Priključak s oprugom Standardni kapacitet prebacivanja SIRIUS 3RV2 prekidač za kombinacije startera radi sigurne zaštite potrošača u slučaju kratkog spoja i za sigurno odspajanje od napajanja. Kompaktni i klimatski neispravni prekidači optimizirani su za uporabu u dovodima opterećenja zbog niske disipacije topline, naravno i za IE3 / IE4 motore i jednako za prebacivanje istosmjerne struje. Ovlaštenja su u svijetu (npr. IEC i UL / CSA) i aplikacije u potencijalno eksplozivnim aplikacijama (ATEX ili IEC Ex). Dostupne su inačice uređaja za zaštitu motora (također s funkcijom releja preopterećenja), zaštita sustava, zaštitu kratkog spoja kombinacija startera, zaštita transformatora, kao glavna i prekida za zaustavljanje u nuždi i za korištenje u IT mrežama. Dostupni su s vijčanim ili opružnim priključkom za brzo, bez potrebe za održavanjem i protiv vibracija, a po želji s ugrađenim pomoćnim prekidačem. Sveobuhvatni pribor, kao što su pomoćni kontakti, pomoćna ispuštanja, signalne sklopke i sl., Isti su za sve veličine. Korištenje različitih opcija napajanja energijom, poput odgovarajućeg SIRIUS 3RV29 ulaza, znatno smanjuje ožičenje glavnog strujnog kruga. Prekidači 3RV2 zamjenjuju dokazanu 3RV1 seriju. Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.

Ovaj tekst je strojno preveden.
