Name: Siemens 3RV2311-0GC20 učinski prekidač 1 St. Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 106 x 97 mm Piece
Brand: Siemens
SKU: 1704311
Availability: BackOrder

Električni prekidač marke Siemens, model 'Sirius'. Prekidač je postavljen na 'ON' i ima nekoliko priključnih stezaljki.

Industrijski pogon s otvorenim razvodnim ormarima i strojem koji radi iza kišom ovlaženog prozora. Naglašeno: tehnika i proizvodnja.

Dijagram prikazuje električni element i opremu s natpisima koji objašnjavaju različite mogućnosti ugradnje i vrste.

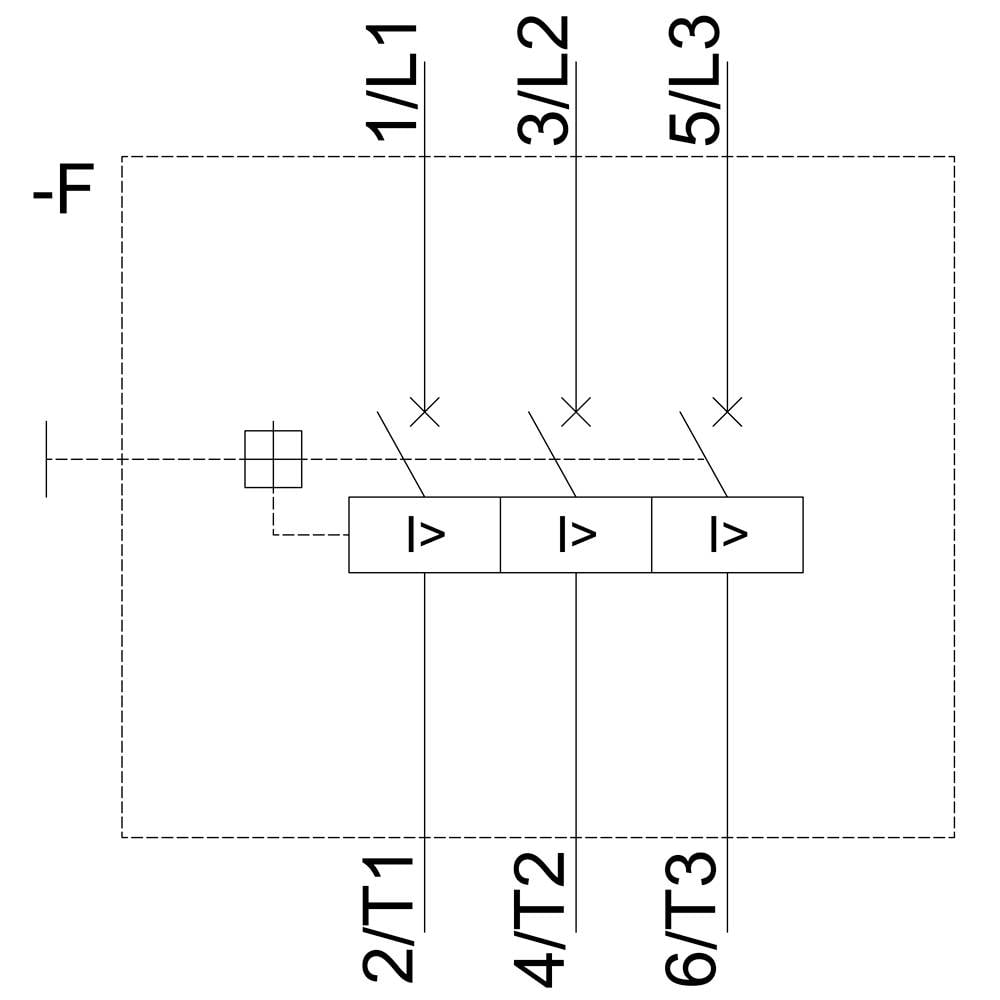

Shematski prikaz prikazuje tri serijski povezane osigurače oznaka '1/L1', '3/L2' i '5/L3'. S lijeve strane nalazi se stezaljka 'T1'.

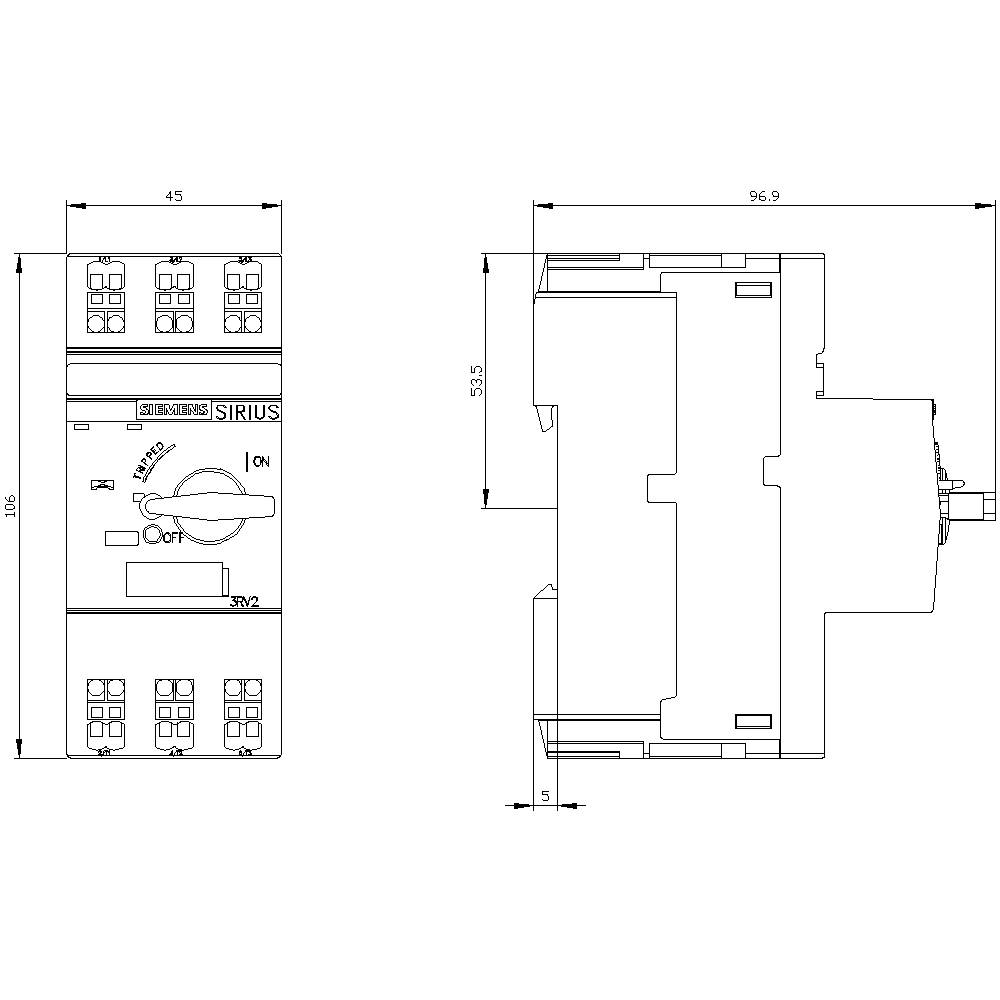

Tehnički nacrt sklopnog uređaja s dimenzijama: Lijevo prednji pogled s prekidačem i stezaljkama, desno bočni pogled s priključcima. Mjere u milimetrima.

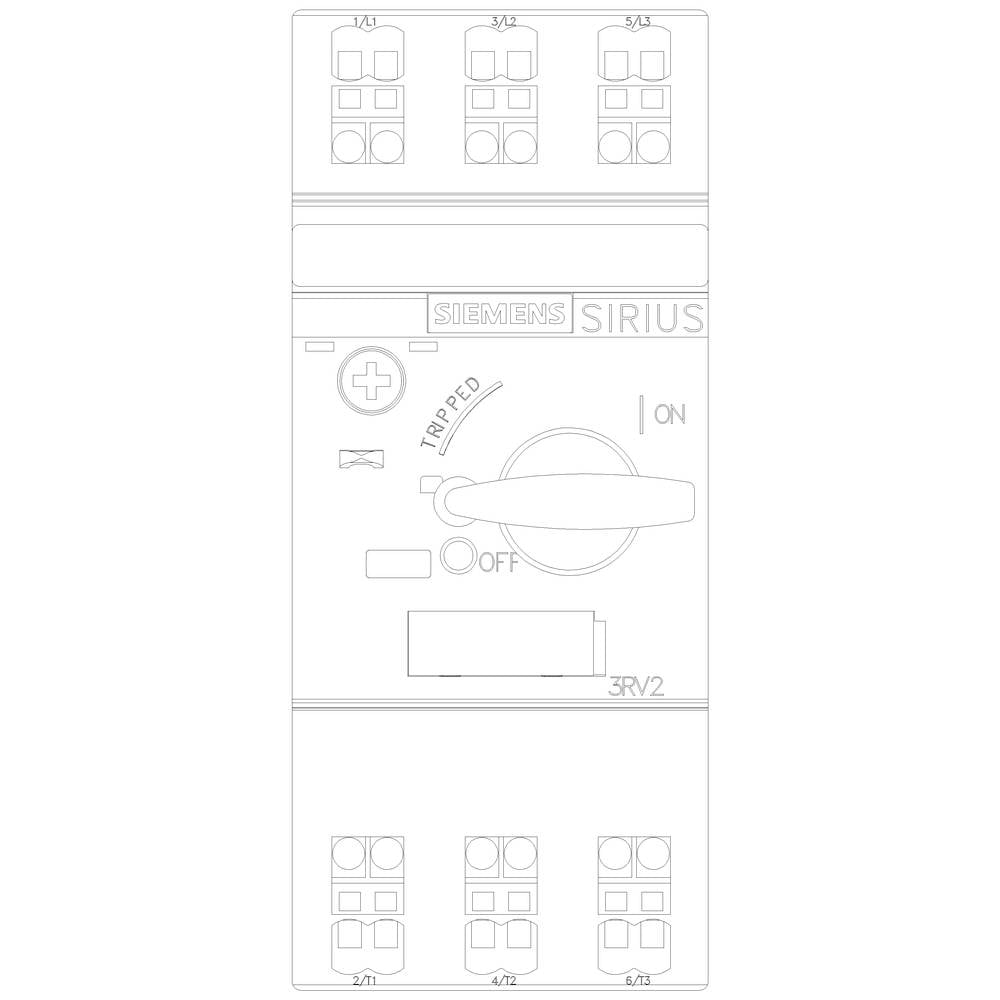

Električna shema Siemens Sirius prekidača s označenim položajima 'ON' i 'OFF', kontrolnom lampom i priključcima za spajanje.

1/6

Slika slična

Vrsta proizvoda

učinski prekidač

Priključak

opružni priključak

Vrsta ambalaže

Piece

Tip

3RV2311-0GC20

Veličina

S00

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pet,20.11.

Broj

kom. - zaliha Njemačka

Ukupno (104,99 € / komad)

104,99 €

uklj. PDV

samo 11,27 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Kontinuirana struja: 0,63 A Mehanički radni vijek glavnih kontakata: 100 000 ciklusa uključivanja Maksimalni presjek vodiča (puni ili višežilni): 4 mm² Maks. Presjek vodiča (fino uvijeni): 2,5 mm²

Vrsta ambalaže: Piece

Vrsta proizvoda: učinski prekidač

Tip: 3RV2311-0GC20

Veličina: S00

Broj polova: 3-polni

Preklopni napon (maks.): 690 V/AC

Pogodno za seriju: Siemens Bauform S00

Pogodno za marke: Siemens

Vrsta montaže (Relej): zaskočno pričvršćivanje
vijčana montaža

Min. temperatura: -20 °C

Maks. temperatura: +60 °C

Priključak: opružni priključak

: IP20

Dubina: 97 mm

Širina: 45 mm

Visina: 106 mm

dim.: (Š x V x D) 45 x 106 x 97 mm

Sadržaj: 1 St.

RoHS-konforno: Da

: 45

: 106 mm

: 97 mm

: 0.2 kW

: FALSE

: 0.63 A

: FALSE

: 3

: IP20

: FALSE

: Spring clamp connection

: Turn button

: Magnetic

: 0.1 kW

: 100 kA

: FALSE

: Built-in device fixed built-in technique

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Područje podešavanja struje (maks.)

Područje podešavanja struje (min.)

Vrsta ambalaže

Siemens 3RV1011-0AA10 učinski prekidač 1 St. Područje podešavanja (Struja): 0.11 - 0.16 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Piece

Kataloški br.:1745448

Dostava pet,20.11.

Conrad Electronic

0.16 A

0.11 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

93,99 €^*

Siemens 3RV1011-0AA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.11 - 0.16 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm

Kataloški br.:1745449

Dostava pet,20.11.

Conrad Electronic

0.16 A

0.11 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Siemens 3RV1011-0BA10 učinski prekidač 1 St. Područje podešavanja (Struja): 0.14 - 0.2 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Piece

Kataloški br.:1745450

Dostava pet,20.11.

Conrad Electronic

0.2 A

0.14 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

93,99 €^*

Siemens 3RV1011-0BA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.14 - 0.2 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm

Kataloški br.:1745452

Dostava pet,20.11.

Conrad Electronic

0.2 A

0.14 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Siemens 3RV1011-0CA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.18 - 0.25 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Piece

Kataloški br.:1745453

Dostava pet,20.11.

Conrad Electronic

0.25 A

0.18 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Siemens 3RV1011-0DA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.22 - 0.32 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Piece

Kataloški br.:1745454

Dostava pet,20.11.

Conrad Electronic

0.32 A

0.22 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Siemens 3RV1011-0EA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.28 - 0.4 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Piece

Kataloški br.:1745455

Dostava pet,20.11.

Conrad Electronic

0.4 A

0.28 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Siemens 3RV1011-0FA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.35 - 0.5 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Single

Kataloški br.:1745456

Dostava pet,20.11.

Conrad Electronic

0.5 A

0.35 A

Single

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Siemens 3RV1011-0GA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.45 - 0.63 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Piece

Kataloški br.:1745457

Dostava pet,20.11.

Conrad Electronic

0.63 A

0.45 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

124,99 €^*

Siemens 3RV1011-0HA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.55 - 0.8 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Piece

Kataloški br.:1745458

Dostava pet,20.11.

Conrad Electronic

0.8 A

0.55 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

129,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1704311 Siemens 3RV2311-0GC20 učinski prekidač 1 St. Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 106 x 97 mm Piece

Upute za rad i sigurnost

Upute za rad i sigurnost 1704311 Siemens 3RV2311-0GC20 učinski prekidač 1 St. Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 106 x 97 mm Piece

Opis

Prekidači strujnog kruga, veličina S00 za kombinaciju startera Nazivna struja 0.63 A N-otpuštanje 8,2 A Priključak s oprugom Standardni kapacitet prebacivanja SIRIUS 3RV2 prekidač za kombinacije startera radi sigurne zaštite potrošača u slučaju kratkog spoja i za sigurno odspajanje od napajanja. Kompaktni i klimatski neispravni prekidači optimizirani su za uporabu u dovodima opterećenja zbog niske disipacije topline, naravno i za IE3 / IE4 motore i jednako za prebacivanje istosmjerne struje. Ovlaštenja su u svijetu (npr. IEC i UL / CSA) i aplikacije u potencijalno eksplozivnim aplikacijama (ATEX ili IEC Ex). Dostupne su inačice uređaja za zaštitu motora (također s funkcijom releja preopterećenja), zaštita sustava, zaštitu kratkog spoja kombinacija startera, zaštita transformatora, kao glavna i prekida za zaustavljanje u nuždi i za korištenje u IT mrežama. Dostupni su s vijčanim ili opružnim priključkom za brzo, bez potrebe za održavanjem i protiv vibracija, a po želji s ugrađenim pomoćnim prekidačem. Sveobuhvatni pribor, kao što su pomoćni kontakti, pomoćna ispuštanja, signalne sklopke i sl., Isti su za sve veličine. Korištenje različitih opcija napajanja energijom, poput odgovarajućeg SIRIUS 3RV29 ulaza, znatno smanjuje ožičenje glavnog strujnog kruga. Prekidači 3RV2 zamjenjuju dokazanu 3RV1 seriju. Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.
