Name: Siemens 3RV2042-4KA10 učinski prekidač 1 St. Područje podešavanja (Struja): 57 - 75 A Preklopni napon (maks.): 690 V/AC
Brand: Siemens
SKU: 1746907
Availability: BackOrder

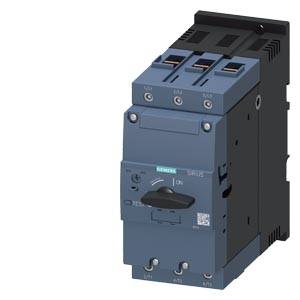

Plavi Siemensov prekidač sa polugom i kontrolnim lampicama, pogodan za upotrebu u elektroenergetskim postrojenjima.

Ormar za upravljanje s otvorenim kućištem prikazuje razne kabele i komponente. U pozadini se kroz prozor naziru strojevi za proizvodnju.

'Prikaz električnog sustava s priborom i spojnim vodovima, numeriran od 1 do 9, s opisima svakog dijela.'

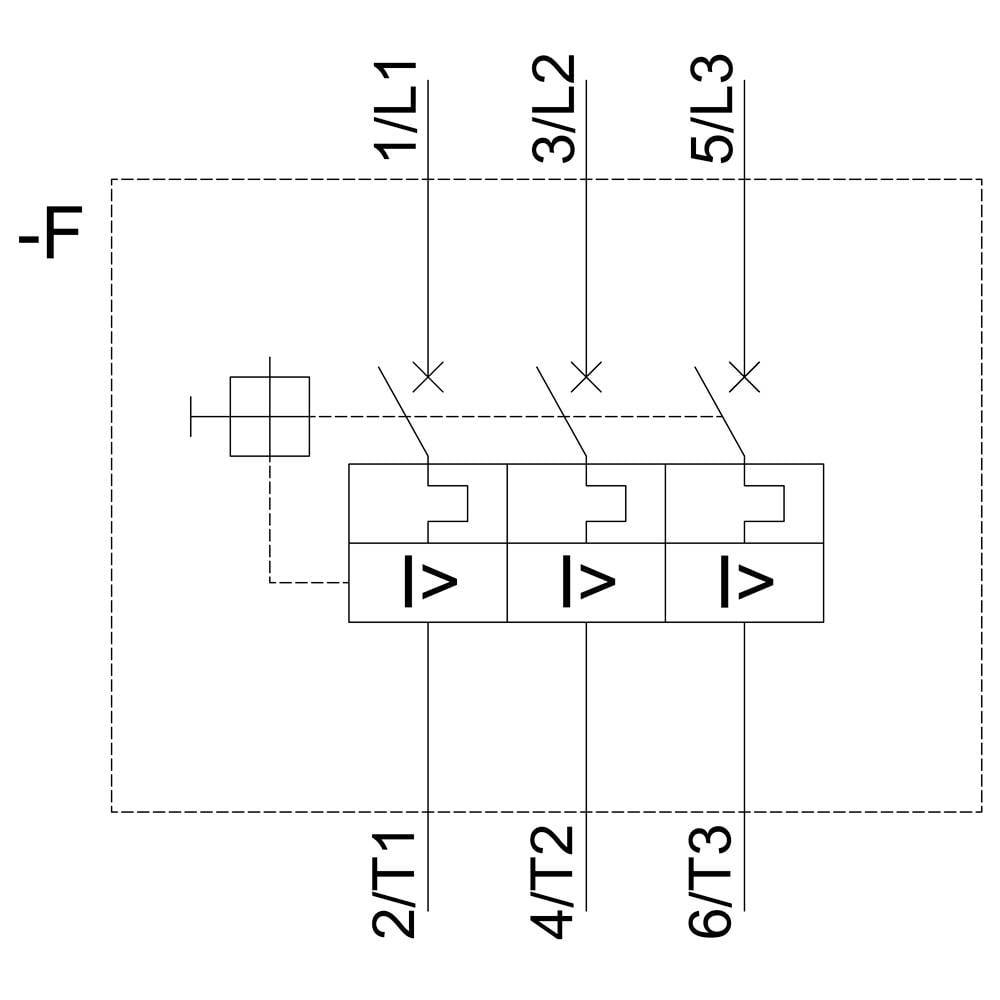

Električki razvodni plan prikazuje tri kontaktora s oznakama 1/L1, 3/L2, 5/L3 gore te 2/T1, 4/T2, 6/T3 dolje.

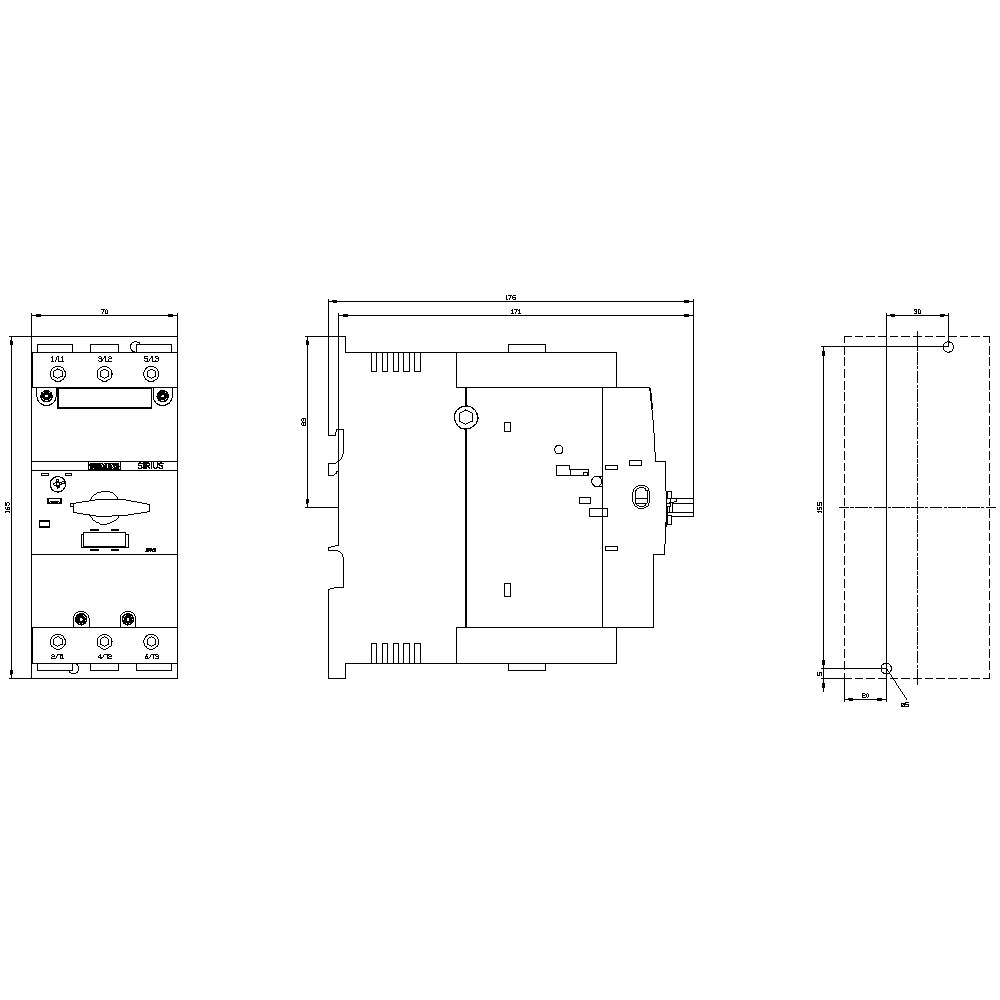

Tehnički nacrt elektroničkog uređaja s prednjim pogledom, pogledom sa strane i pogledom odozgo. Naznačene su mjere i otvori.

1/5

Slika slična

Vrsta proizvoda

učinski prekidač

Područje podešavanja struje (maks.)

75 A

Priključak

vijak

Vrsta ambalaže

Piece

Tip

3RV2042-4KA10

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pon,23.11.

Broj

kom. - zaliha Njemačka

Ukupno (655,00 € / komad)

655,00 €

uklj. PDV

samo 35,86 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Kontinuirana struja: 75 A Mehanički vijek trajanja glavnih kontakata: 25000 ciklusa uključivanja Maksimalni presjek vodiča (fino uvijen): 50 mm²

Vrsta ambalaže: Piece

Vrsta proizvoda: učinski prekidač

Tip: 3RV2042-4KA10

Veličina: S3

Područje podešavanja struje (min.): 57 A

Područje podešavanja struje (maks.): 75 A

Područje podešavanja (Struja): 57 - 75 A

Broj polova: 3-polni

Preklopni napon (maks.): 690 V/AC

Pogodno za seriju: Siemens serija Sirius

Pogodno za marke: Siemens

Vrsta montaže (Relej): zaskočno pričvršćivanje
vijčana montaža

Min. temperatura: -20 °C

Maks. temperatura: +60 °C

Određene značajke: s pomoćnim kontaktom

Priključak: vijak

: IP20

Dubina: 176 mm

Širina: 70 mm

Visina: 165 mm

dim.: (Š x V x D) 70 x 165 x 176 mm

Sadržaj: 1 St.

RoHS-konforno: Da

: 70

: 165 mm

: 176 mm

: 37 kW

: FALSE

: 75 A

: FALSE

: 3

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 22 kW

: 100 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Područje podešavanja struje (maks.)

Područje podešavanja struje (min.)

Vrsta ambalaže

Siemens 3RV2041-4FA10 učinski prekidač 1 St. Područje podešavanja (Struja): 28 - 40 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 70 x 165 x 176 mm Piece

Kataloški br.:1702647

Dostava pon,23.11.

Conrad Electronic

40 A

28 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

415,00 €^*

Siemens 3RV2041-4FA15 učinski prekidač 1 St. Područje podešavanja (Struja): 28 - 40 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 70 x 165 x 176 mm

Kataloški br.:1746893

Dostava pon,23.11.

Conrad Electronic

40 A

28 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

439,00 €^*

Siemens 3RV2041-4HA10 učinski prekidač 1 St. Područje podešavanja (Struja): 36 - 50 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 70 x 165 x 176 mm Piece

Kataloški br.:1746894

Dostava pon,23.11.

Conrad Electronic

50 A

36 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

415,00 €^*

Siemens 3RV2041-4HA15 učinski prekidač 1 St. Područje podešavanja (Struja): 36 - 50 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 70 x 165 x 176 mm Piece

Kataloški br.:1746895

Dostava pon,23.11.

Conrad Electronic

50 A

36 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

439,00 €^*

Siemens 3RV2041-4JA10 učinski prekidač 1 St. Područje podešavanja (Struja): 45 - 63 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 70 x 165 x 176 mm Piece

Kataloški br.:1746896

Dostava čet,19.11.

Conrad Electronic

63 A

45 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

369,00 €^*

Siemens 3RV2041-4JA15 učinski prekidač 1 St. Područje podešavanja (Struja): 45 - 63 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 70 x 165 x 176 mm

Kataloški br.:1746897

Dostava pon,23.11.

Conrad Electronic

63 A

45 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

439,00 €^*

Siemens 3RV2041-4KA10 učinski prekidač 1 St. Područje podešavanja (Struja): 57 - 75 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 70 x 165 x 176 mm Piece

Kataloški br.:1746898

Dostava čet,26.11.

Conrad Electronic

75 A

57 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

459,00 €^*

Siemens 3RV2041-4KA15 učinski prekidač 1 St. Područje podešavanja (Struja): 57 - 75 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 70 x 165 x 176 mm Single

Kataloški br.:1746899

Dostava pon,23.11.

Conrad Electronic

75 A

57 A

Single

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

479,00 €^*

Siemens 3RV2041-4MA10 učinski prekidač 1 St. Područje podešavanja (Struja): 80 - 100 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 70 x 165 x 176 mm Piece

Kataloški br.:1705000

Dostava čet,19.11.

Conrad Electronic

100 A

80 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

519,00 €^*

Siemens 3RV2041-4MA15 učinski prekidač 1 St. Područje podešavanja (Struja): 80 - 100 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 70 x 165 x 176 mm Piece

Kataloški br.:1699599

Dostava pon,23.11.

Conrad Electronic

100 A

80 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

545,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1746907 Siemens 3RV2042-4KA10 učinski prekidač 1 St. Područje podešavanja (Struja): 57 - 75 A Preklopni napon (maks.): 690 V/AC

Upute za rad i sigurnost

Upute za rad i sigurnost 1746907 Siemens 3RV2042-4KA10 učinski prekidač 1 St. Područje podešavanja (Struja): 57 - 75 A Preklopni napon (maks.): 690 V/AC

Opis

Šesterostupanjski krug S3 za zaštitu motora, CLASS 10 A-otpuštanje 57 ... 75 A N-otpuštanje 975 A Vijčani spoj povećan kapacitet uključivanja 100 kA SIRIUS 3RV2 za zaštitu motora radi sigurnog isključivanja u slučaju kratkog spoja i zaštite potrošača i sustava od preopterećenja te za sigurno Razdvajanje sustava iz mreže. Kompaktni i klimatski neispravni prekidači optimizirani su za uporabu u dovodima opterećenja zbog niske disipacije topline, naravno i za IE3 / IE4 motore i jednako za prebacivanje istosmjerne struje. Ovlaštenja su u svijetu (npr. IEC i UL / CSA) i aplikacije u potencijalno eksplozivnim aplikacijama (ATEX ili IEC Ex). Dostupne su inačice uređaja za zaštitu motora (također s funkcijom releja preopterećenja), zaštita sustava, zaštitu kratkog spoja kombinacija startera, zaštita transformatora, kao glavna i prekida za zaustavljanje u nuždi i za korištenje u IT mrežama. Dostupni su s vijčanim ili opružnim priključkom za brzo, bez potrebe za održavanjem i protiv vibracija, a po želji s ugrađenim pomoćnim prekidačem. Sveobuhvatni pribor, kao što su pomoćni kontakti, pomoćna ispuštanja, signalne sklopke i sl., Isti su za sve veličine. Korištenje različitih opcija napajanja energijom, poput odgovarajućeg SIRIUS 3RV29 ulaza, znatno smanjuje ožičenje glavnog strujnog kruga. Prekidači 3RV2 zamjenjuju dokazanu 3RV1 seriju. Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.

Ovaj tekst je strojno preveden.
