Name: Siemens 3RV2011-0GA25 učinski prekidač 1 St. Područje podešavanja (Struja): 0.45 - 0.63 A Preklopni napon (maks.): 690 V
Brand: Siemens
SKU: 1740376
Availability: BackOrder

Plavi Siemens SIRIUS rastavljač, korišten za sigurno razdvajanje i prebacivanje električnih strujnih krugova.

Strojarna s otvorenom razvodnom ormarkom prikazuje kompleksno kablovsko povezivanje i elektroničke komponente. U pozadini se kroz kišom zamagljen prozor nazire velika plava mašina.

Pregled priključnog pribora: poprečni spojnici, pomoćni kontakti, rastavnici, signalne i priključne trake za tipove prekidača 3RV29.

Dijagram električne sheme: Tri kontaktora na lijevoj strani i jedan kontaktor na desnoj strani, povezani vodovima.

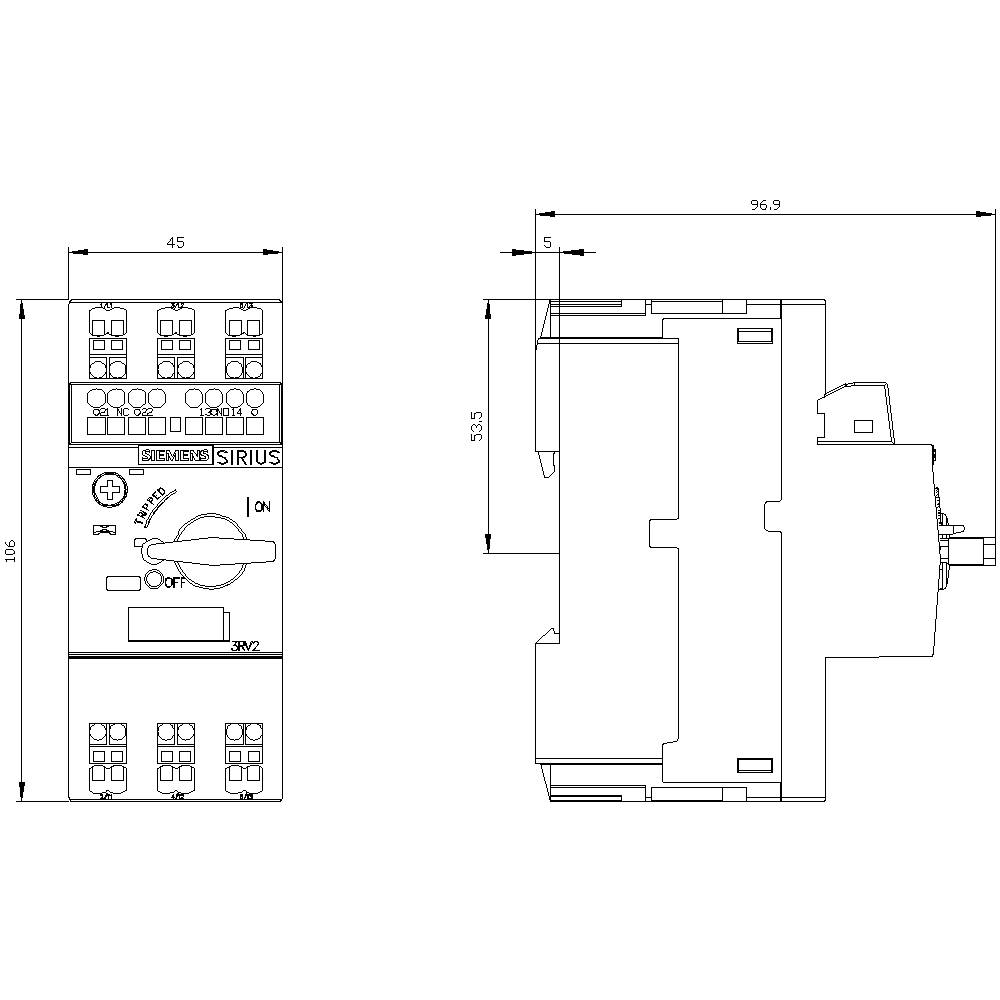

'Tehnički crtež električnog releja s mjerama. Prednji pogled prikazuje priključke i oznake, bočni pogled prikazuje dubinu.'

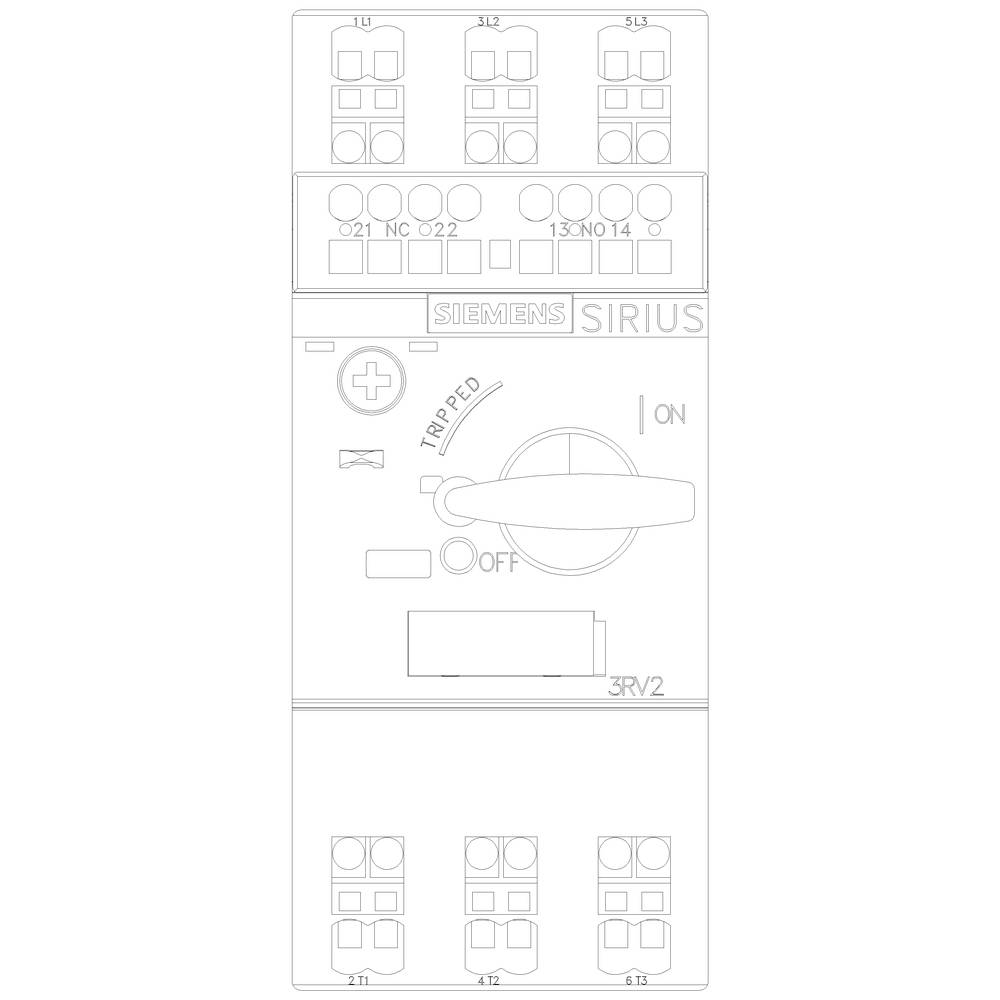

Sklopni uređaj označen markom 'Siemens Sirius' prikazuje opcije za uključivanje i isključivanje. Gore i dolje su vidljive višestruke priključne stezaljke.

1/6

Slika slična

Vrsta proizvoda

učinski prekidač

Područje podešavanja struje (maks.)

0.63 A

Priključak

opružni priključak

Vrsta ambalaže

Piece

Tip

3RV2011-0GA25

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,17.11.

Broj

kom. - zaliha Njemačka

Ukupno (114,99 € / komad)

114,99 €

uklj. PDV

samo 11,27 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Kontinuirana struja: 0,63 A Mehanički radni vijek glavnih kontakata: 100 000 ciklusa uključivanja Maksimalni presjek vodiča (puni ili višežilni): 4 mm² Maks. Presjek vodiča (fino uvijeni): 2,5 mm²

Vrsta ambalaže: Piece

Vrsta proizvoda: učinski prekidač

Tip: 3RV2011-0GA25

Veličina: S00

Područje podešavanja struje (min.): 0.45 A

Područje podešavanja struje (maks.): 0.63 A

Područje podešavanja (Struja): 0.45 - 0.63 A

Broj polova: 3-polni

Preklopni napon (maks.): 690 V/AC

Pogodno za seriju: Siemens serija Sirius

Pogodno za marke: Siemens

Vrsta montaže (Relej): zaskočno pričvršćivanje
vijčana montaža

Min. temperatura: -20 °C

Maks. temperatura: +60 °C

Određene značajke: s pomoćnim kontaktom

Priključak: opružni priključak

: IP20

Dubina: 97 mm

Širina: 45 mm

Visina: 106 mm

dim.: (Š x V x D) 45 x 106 x 97 mm

Sadržaj: 1 St.

RoHS-konforno: Da

: 45

: 106 mm

: 97 mm

: 0.18 kW

: TRUE

: 0.63 A

: FALSE

: 3

: 690-690 V

: 0.45-0.63 A

: IP20

: TRUE

: Spring clamp connection

: Turn button

: Magnetic

: 0.1 kW

: 100 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Područje podešavanja struje (maks.)

Područje podešavanja struje (min.)

Vrsta ambalaže

Siemens 3RV1011-0AA10 učinski prekidač 1 St. Područje podešavanja (Struja): 0.11 - 0.16 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Piece

Kataloški br.:1745448

Dostava čet,19.11.

Conrad Electronic

0.16 A

0.11 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

93,99 €^*

Siemens 3RV1011-0AA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.11 - 0.16 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm

Kataloški br.:1745449

Dostava čet,19.11.

Conrad Electronic

0.16 A

0.11 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Siemens 3RV1011-0BA10 učinski prekidač 1 St. Područje podešavanja (Struja): 0.14 - 0.2 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Piece

Kataloški br.:1745450

Dostava čet,19.11.

Conrad Electronic

0.2 A

0.14 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

93,99 €^*

Siemens 3RV1011-0BA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.14 - 0.2 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm

Kataloški br.:1745452

Dostava čet,19.11.

Conrad Electronic

0.2 A

0.14 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Siemens 3RV1011-0CA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.18 - 0.25 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Piece

Kataloški br.:1745453

Dostava čet,19.11.

Conrad Electronic

0.25 A

0.18 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Siemens 3RV1011-0DA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.22 - 0.32 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Piece

Kataloški br.:1745454

Dostava čet,19.11.

Conrad Electronic

0.32 A

0.22 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Siemens 3RV1011-0EA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.28 - 0.4 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Piece

Kataloški br.:1745455

Dostava čet,19.11.

Conrad Electronic

0.4 A

0.28 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Siemens 3RV1011-0FA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.35 - 0.5 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Single

Kataloški br.:1745456

Dostava čet,19.11.

Conrad Electronic

0.5 A

0.35 A

Single

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Siemens 3RV1011-0GA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.45 - 0.63 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Piece

Kataloški br.:1745457

Dostava čet,19.11.

Conrad Electronic

0.63 A

0.45 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

124,99 €^*

Siemens 3RV1011-0HA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.55 - 0.8 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Piece

Kataloški br.:1745458

Dostava čet,19.11.

Conrad Electronic

0.8 A

0.55 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

129,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1740376 Siemens 3RV2011-0GA25 učinski prekidač 1 St. Područje podešavanja (Struja): 0.45 - 0.63 A Preklopni napon (maks.): 690 V

Upute za rad i sigurnost

Upute za rad i sigurnost 1740376 Siemens 3RV2011-0GA25 učinski prekidač 1 St. Područje podešavanja (Struja): 0.45 - 0.63 A Preklopni napon (maks.): 690 V

Opis

Leistungsschalter Baugröße S00 für den Motorschutz, CLASS 10 A-Auslöser 0,45...0,63 A N-Auslöser 8,2 A Federzuganschluss Standardschaltvermögen mit querliegenden Hilfsschalter 1S+1Ö Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz. Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren und gleichermaßen für das Schalten von Gleichstrom. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich. Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich. Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich. Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab. Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
