Name: Siemens 3RV2011-0BA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.14 - 0.2 A Preklopni napon (maks.): 690 V/
Brand: Siemens
SKU: 1747193
Availability: BackOrder

Industrijski prekidač tvrtke Siemens, model u crnoj boji sa zelenim logotipom; služi za zaštitu i upravljanje električnim strujnim krugovima.

Električni ormar za upravljačke uređaje s otvorenim vratima prikazuje kompleksno kablovsko povezivanje i kontrolne uređaje. U pozadini se naziru kišom zamagljeni prozori.

Dijagram prikazuje komponente za ugradnju sklopnika 3RV. Komponente su numerirane od 1 do 8. Spojnice pokazuju mogućnosti primjene.

'Razvodna shema prikazuje trofazno spajanje sa kontaktorima i osiguračima. Stezaljke su označene: 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 13, 14, 21, 22.'

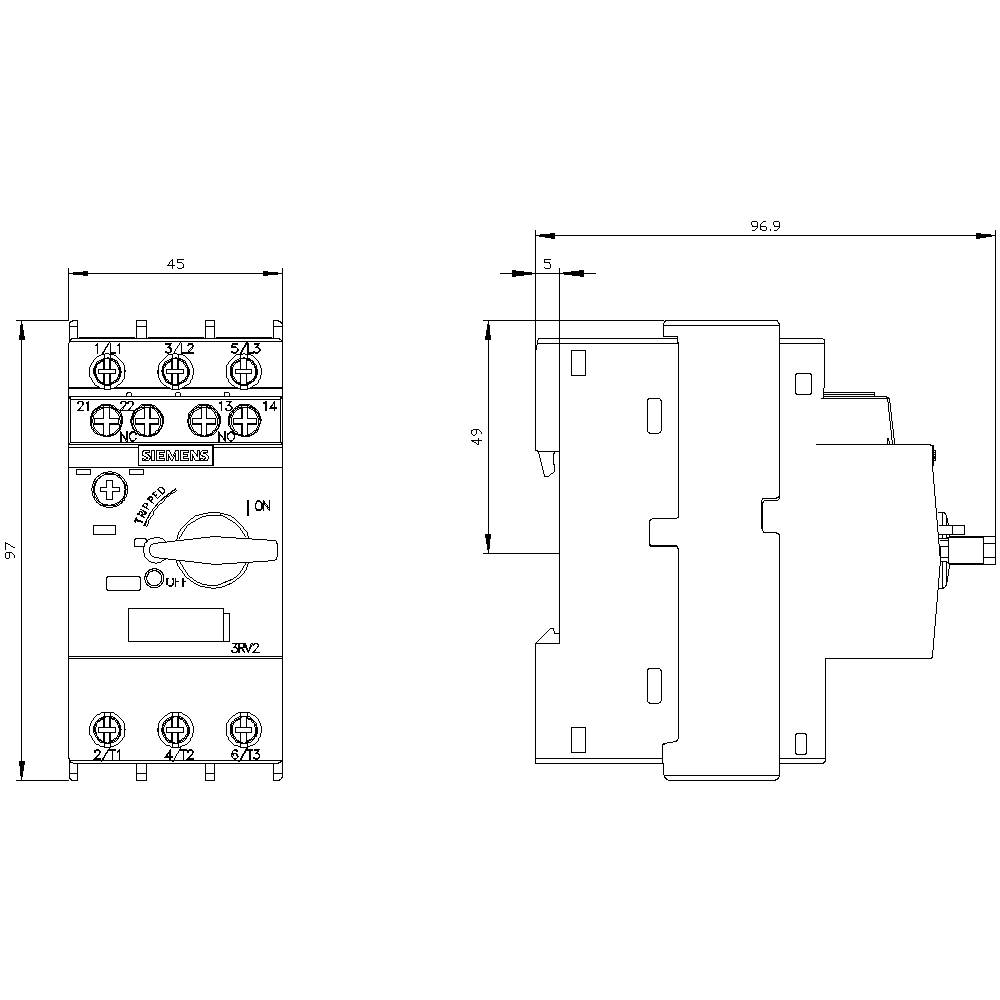

Tehnički nacrt električnog releja s dimenzijama: Prednji pogled prikazuje preklopnu tipku i priključke, bočni pogled dubinu.

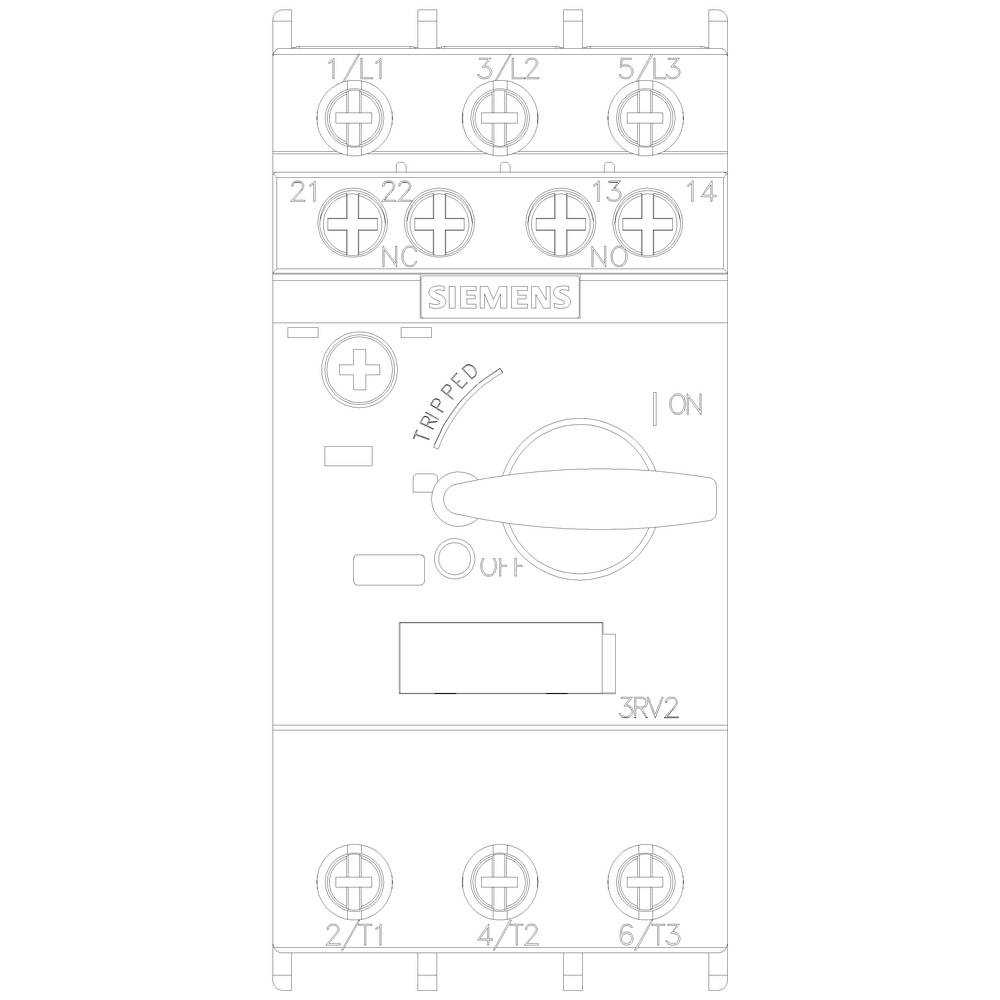

Sklopni uređaj s prekidačem za uključivanje/isključivanje i Siemens logotipom, prikazuje priključne stezaljke i radne uvjete.

1/6

Slika slična

Vrsta proizvoda

učinski prekidač

Područje podešavanja struje (maks.)

0.2 A

Priključak

vijak

Vrsta ambalaže

Piece

Tip

3RV2011-0BA15

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava čet,19.11.

Broj

kom. - zaliha Njemačka

Ukupno (97,99 € / komad)

97,99 €

uklj. PDV

samo 9,22 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Neprekidna struja: 0,2 A Mehanički vijek trajanja glavnih kontakata: 100 000 ciklusa uključivanja Maks. Presjek vodiča (puni ili višežilni): 4 mm² Maks. Presjek vodiča (fino uvijeni): 2,5 mm²

Vrsta ambalaže: Piece

Vrsta proizvoda: učinski prekidač

Tip: 3RV2011-0BA15

Veličina: S00

Područje podešavanja struje (min.): 0.14 A

Područje podešavanja struje (maks.): 0.2 A

Područje podešavanja (Struja): 0.14 - 0.2 A

Broj polova: 3-polni

Preklopni napon (maks.): 690 V/AC

Pogodno za seriju: Siemens serija Sirius

Pogodno za marke: Siemens

Vrsta montaže (Relej): zaskočno pričvršćivanje
vijčana montaža

Min. temperatura: -20 °C

Maks. temperatura: +60 °C

Određene značajke: s pomoćnim kontaktom

Priključak: vijak

: IP20

Dubina: 97 mm

Širina: 45 mm

Visina: 97 mm

dim.: (Š x V x D) 45 x 97 x 97 mm

Sadržaj: 1 St.

RoHS-konforno: Da

: 45

: 97 mm

: 97 mm

: 0.06 kW

: TRUE

: 0.2 A

: FALSE

: 3

: 690-690 V

: 0.14-0.2 A

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 0 kW

: 100 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Područje podešavanja struje (maks.)

Područje podešavanja struje (min.)

Vrsta ambalaže

Siemens 3RV1011-0AA10 učinski prekidač 1 St. Područje podešavanja (Struja): 0.11 - 0.16 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Piece

Kataloški br.:1745448

Dostava čet,19.11.

Conrad Electronic

0.16 A

0.11 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

93,99 €^*

Siemens 3RV1011-0AA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.11 - 0.16 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm

Kataloški br.:1745449

Dostava čet,19.11.

Conrad Electronic

0.16 A

0.11 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Siemens 3RV1011-0BA10 učinski prekidač 1 St. Područje podešavanja (Struja): 0.14 - 0.2 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Piece

Kataloški br.:1745450

Dostava čet,19.11.

Conrad Electronic

0.2 A

0.14 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

93,99 €^*

Siemens 3RV1011-0BA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.14 - 0.2 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm

Kataloški br.:1745452

Dostava čet,19.11.

Conrad Electronic

0.2 A

0.14 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Siemens 3RV1011-0CA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.18 - 0.25 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Piece

Kataloški br.:1745453

Dostava čet,19.11.

Conrad Electronic

0.25 A

0.18 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Siemens 3RV1011-0DA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.22 - 0.32 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Piece

Kataloški br.:1745454

Dostava čet,19.11.

Conrad Electronic

0.32 A

0.22 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Siemens 3RV1011-0EA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.28 - 0.4 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Piece

Kataloški br.:1745455

Dostava čet,19.11.

Conrad Electronic

0.4 A

0.28 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Siemens 3RV1011-0FA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.35 - 0.5 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Single

Kataloški br.:1745456

Dostava čet,19.11.

Conrad Electronic

0.5 A

0.35 A

Single

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Siemens 3RV1011-0GA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.45 - 0.63 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Piece

Kataloški br.:1745457

Dostava čet,19.11.

Conrad Electronic

0.63 A

0.45 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

124,99 €^*

Siemens 3RV1011-0HA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.55 - 0.8 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 90 x 75 mm Piece

Kataloški br.:1745458

Dostava čet,19.11.

Conrad Electronic

0.8 A

0.55 A

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

129,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1747193 Siemens 3RV2011-0BA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.14 - 0.2 A Preklopni napon (maks.): 690 V/

Upute za rad i sigurnost

Upute za rad i sigurnost 1747193 Siemens 3RV2011-0BA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.14 - 0.2 A Preklopni napon (maks.): 690 V/

Opis

Osigurač prekidača S00 za zaštitu motora, CLASS 10 A oslobađanje od 0,14 ... 0,2 A N-otpuštanje 2,6 A Priključak za vijčane spojeve Standardni prekidni kapacitet s poprečnim pomoćnim prekidačem 1S + 1NC SIRIUS 3RV2 prekidač za zaštitu motora za sigurno odspajanje u slučaju kratkog spoja i zaštite prekidača strujnog kruga Potrošač i biljka od preopterećenja, kao i za sigurno razdvajanje sustava od mreže. Kompaktni i klimatski neispravni prekidači optimizirani su za uporabu u dovodima opterećenja zbog niske disipacije topline, naravno i za IE3 / IE4 motore i jednako za prebacivanje istosmjerne struje. Ovlaštenja su u svijetu (npr. IEC i UL / CSA) i aplikacije u potencijalno eksplozivnim aplikacijama (ATEX ili IEC Ex). Dostupne su inačice uređaja za zaštitu motora (također s funkcijom releja preopterećenja), zaštita sustava, zaštitu kratkog spoja kombinacija startera, zaštita transformatora, kao glavna i prekida za zaustavljanje u nuždi i za korištenje u IT mrežama. Dostupni su s vijčanim ili opružnim priključkom za brzo, bez potrebe za održavanjem i protiv vibracija, a po želji s ugrađenim pomoćnim prekidačem. Sveobuhvatni pribor, kao što su pomoćni kontakti, pomoćna ispuštanja, signalne sklopke i sl., Isti su za sve veličine. Korištenje različitih opcija napajanja energijom, poput odgovarajućeg SIRIUS 3RV29 ulaza, znatno smanjuje ožičenje glavnog strujnog kruga. Prekidači 3RV2 zamjenjuju dokazanu 3RV1 seriju. Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.
