Name: Siemens 3RV1011-0CA10 učinski prekidač 1 St. Područje podešavanja (Struja): 0.18 - 0.25 A Preklopni napon (maks.): 690 V
Brand: Siemens
SKU: 2862414
Availability: BackOrder

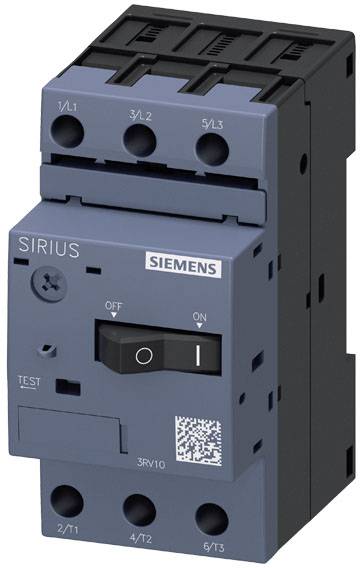

Siemens SIRIUS-prekidač s uključnim/isključnim prekidačem i QR-kodom sprijeda, model 3RV10, električna osigurač za upravljanje snagom.

Otvoreni ormar za razvod električne energije prikazuje složeni raspored žičanih vodova i komponenata, dok se u pozadini kroz kišom orošen prozor naziru industrijski strojevi.

'Prekidač veličine S00 s ugradivim dodatkom', 'Poprečno postavljen pomoćni prekidač', 'Bočni pomoćni prekidač s 2 kontakta'.

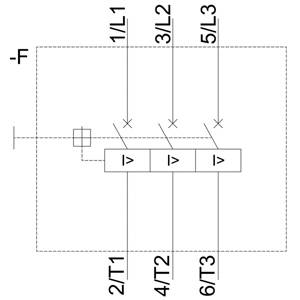

Shema električnog sustava sa osiguračima i vodičima, s šest označenih vodova: 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3.

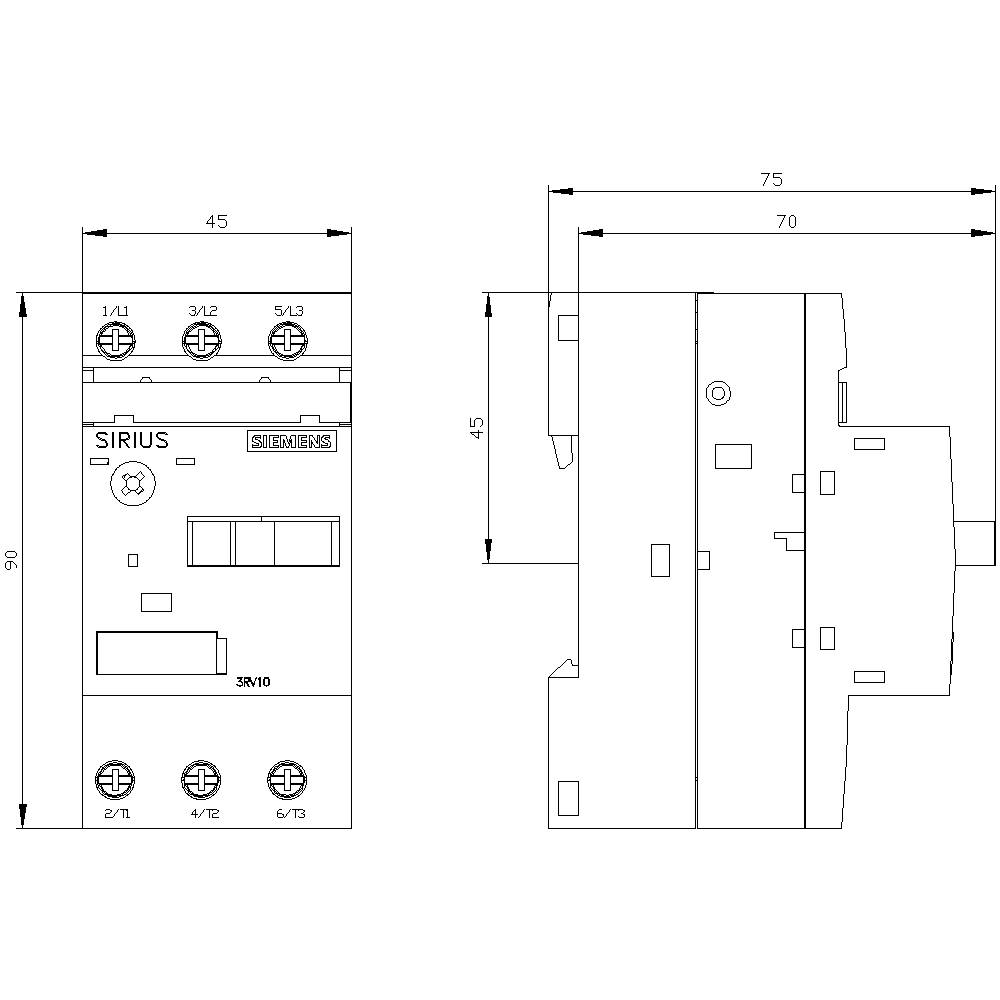

Tehnički nacrt električnog prekidača s mjerama: širina 45 mm, visina 90 mm, dubina 75/70/45 mm. Oznake za priključke i komponente vidljive.

1/5

Slika slična

Vrsta proizvoda

učinski prekidač

Područje podešavanja struje (maks.)

0.25 A

Priključak

vijak

Tip

3RV1011-0CA10

Veličina

S00

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,17.11.

Broj

Set(ovi) - zaliha Njemačka

Ukupno (83,99 € / komad)

83,99 €

uklj. PDV

samo 9,22 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Dizajn proizvoda: za zaštitu motora
Zaštita od dodira / na prednjoj strani: sigurna za prste kada se dodiruje okomito sprijeda
Raspored električnog priključka / za glavni krug: iznad i ispod
Postotak opasnih kvarova / s visokom stopom potražnje: 50
Postotak opasnih kvarova / pri niskoj stopi potražnje: 50
Nadmorska visina postavljanja / iznad razine mora / maksimalno: 2000 m
Izvedba upravljačkog elementa: klackalica
Radna snaga / na AC-3 / na 230 V: 0,037 kW
Radna snaga / na AC-3 / na 690 V: 0,12 kW
Mehanički vijek trajanja (ciklusi preklapanja) / glavnih kontakata / tipično: 100 000
Električni život (ciklusi preklapanja) / tipično: 100 000
Proširenje proizvoda / pomoćni prekidač: da
Otkrivanje kvara faze: da
Zaštita od preopterećenja: da
Zaštita sustava: da
Zaštita od kratkog spoja: Da
Zaštita motora: da
Funkcija razdvajanja: da
Frekvencija uključivanja / kod AC-3 / maksimalno (1/h): 15
Prenaponski otporni napon: 6 kV
Moment pritezanja / za glavne kontakte / s vijčanim spojem / maksimalno: 1,2 Nm
Izvedba zaslona / za prebacivanje statusa: klackalica
Vrsta navoja / terminalni vijak / za glavne kontakte: M3
Izvedba okidača kratkog spoja: magnetski
Verzija okidača preopterećenja: toplinska
Veličina kontaktora / može se kombinirati / specifična za tvrtku: S00
Radna frekvencija / minimum: 50 Hz
Radna frekvencija / maksimum: 60 Hz
Veličina vrha odvijača: Pozidriv Gr. 2
Stupanj zaštite IP / priključne stezaljke: IP00
Tip presjeka spojivog vodiča / za glavne kontakte / punožilni ili višežilni: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x (1 ... 4 mm²)
Tip presjeka spojivog vodiča / za pomoćne kontakte / punožilni ili višežilni: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
Tip presjeka spojivog vodiča / za glavne kontakte / fino užični / s obradom krajeva jezgre: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)

Vrsta proizvoda: učinski prekidač

Tip: 3RV1011-0CA10

Veličina: S00

Područje podešavanja struje (min.): 0.18 A

Područje podešavanja struje (maks.): 0.25 A

Područje podešavanja (Struja): 0.18 - 0.25 A

Strujno opterećenje: 0.25 A

Broj polova: 3-polni

Preklopni napon (maks.): 690 V DC/AC

Pogodno za seriju: Siemens serija Sirius

Pogodno za marke: Siemens

Vrsta montaže (Relej): vijčana montaža
zaskočno pričvršćivanje

Min. temperatura: -20 °C

Maks. temperatura: +60 °C

Određene značajke: s pomoćnim kontaktom

Priključak: vijak

: IP20

Dubina: 75 mm

Širina: 45 mm

Visina: 90 mm

dim.: (Š x V x D) 45 x 90 x 75 mm

Sadržaj: 1 St.

RoHS-konforno: Da

: 45

: 90 mm

: 75 mm

: 0.06 kW

: 0.25 A

: 3

: 690-690 V

: 0.18-0.25 A

: IP20

: Screw connection

: Built-in device fixed built-in technique

UKCA: nije bitno

Varijante(Sve stavke su s uklj. PDV-om)

Vrsta proizvoda

Siemens "delete" rastavna sklopka napajanja 1 St. Preklopni napon (maks.): 690 V/AC (Š x V x D) 320 x 541 x 369 mm

Kataloški br.:2261643

Nije dostupno

Conrad Electronic

rastavna sklopka napajanja

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

4.029,00 €^*

plus 62,50 € doplata za glomaznu robu

Siemens "delete" rastavna sklopka napajanja 1 St. Preklopni napon (maks.): 690 V/AC (Š x V x D) 320 x 541 x 374 mm

Kataloški br.:2261655

Nije dostupno

Conrad Electronic

rastavna sklopka napajanja

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

5.239,00 €^*

plus 62,50 € doplata za glomaznu robu

Siemens "delete" teretna rastavna sklopka 1 St.

Kataloški br.:2260549

Nije dostupno

Conrad Electronic

teretna rastavna sklopka

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.469,00 €^*

Siemens "delete" teretna rastavna sklopka 1 St.

Kataloški br.:2260474

Nije dostupno

Conrad Electronic

teretna rastavna sklopka

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.109,00 €^*

Siemens "delete" teretna rastavna sklopka 1 St.

Kataloški br.:2260477

Nije dostupno

Conrad Electronic

teretna rastavna sklopka

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.439,00 €^*

Siemens "delete" teretna rastavna sklopka 1 St.

Kataloški br.:2260475

Nije dostupno

Conrad Electronic

teretna rastavna sklopka

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.159,00 €^*

Siemens "delete" učinski prekidač 1 St.

Kataloški br.:2260702

Nije dostupno

Conrad Electronic

učinski prekidač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

4.169,00 €^*

Siemens "delete" učinski prekidač 1 St.

Kataloški br.:2260703

Nije dostupno

Conrad Electronic

učinski prekidač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

4.299,00 €^*

Siemens "delete" učinski prekidač 1 St.

Kataloški br.:2260666

Nije dostupno

Conrad Electronic

učinski prekidač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.669,00 €^*

Siemens "delete" učinski prekidač 1 St.

Kataloški br.:2260689

Nije dostupno

Conrad Electronic

učinski prekidač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2.979,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2862414 Siemens 3RV1011-0CA10 učinski prekidač 1 St. Područje podešavanja (Struja): 0.18 - 0.25 A Preklopni napon (maks.): 690 V

Upute za rad i sigurnost

Upute za rad i sigurnost 2862414 Siemens 3RV1011-0CA10 učinski prekidač 1 St. Područje podešavanja (Struja): 0.18 - 0.25 A Preklopni napon (maks.): 690 V

Opis

Veličina prekidača S00 za zaštitu motora, KLASA 10 A okidač 0,18...0,25 A N okidač 3,3 A vijčani spoj, standardni sklopni kapacitet SIRIUS 3RV1 prekidač za zaštitu motora za sigurno isključivanje u slučaju kratkog spoja i zaštitu potrošača i sustava protiv preopterećenja, kao i za sigurno isključivanje sustava iz električne mreže.
Kompaktni automatski prekidači otporni na klimu optimizirani su za upotrebu u napojnim vodovima potrošača zbog niske otpadne topline, naravno također za IE3/IE4 motore i jednako tako za prebacivanje istosmjerne struje. Odobrenja u cijelom svijetu (npr. IEC i UL/CSA) i primjene u potencijalno eksplozivnim aplikacijama (ATEX ili IEC Ex) su samo po sebi razumljive.
Dostupne su varijante uređaja za zaštitu motora, kao glavne sklopke i sklopke ZA ISKLJUČIVANJE U NUŽDI te za uporabu u IT mrežama. Dostupni su s vijčanim spojem i po izboru s ugrađenim pomoćnim prekidačem.
Sveobuhvatan asortiman pribora, kao što su pomoćni prekidači, pomoćni okidači itd. isti je za sve veličine. Korištenje različitih opcija napajanja, kao što je pridruženi sustav napajanja SIRIUS 3RV29, značajno smanjuje ožičenje glavnog kruga.
Jednostavan, učinkovit, uvijek aktualan - modularni sustav SIRIUS.
