Name: Siemens 3RT2023-2BB44-3MA0 učinska zaštita 3 zatvarač 4 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siem
Brand: Siemens
SKU: 1746850
Availability: BackOrder

Električni prekidač u crnom i plavom kućištu sa više priključaka i crvenim elementima, marke Siemens.

Otvoreni električni ormar sa elektroničkim komponentama stoji u prostoru s strojevima, dok se u pozadini nalaze vodene kapi na staklenom površini.

Dijagram prikazuje električni plan sklopnog uređaja. Uključuje kontaktor, pomoćni kontakt, povezne kabele i oznake stezaljki (A1-A2, 13-14). Numerirani koraci 1-11 s tekstom objašnjenja.

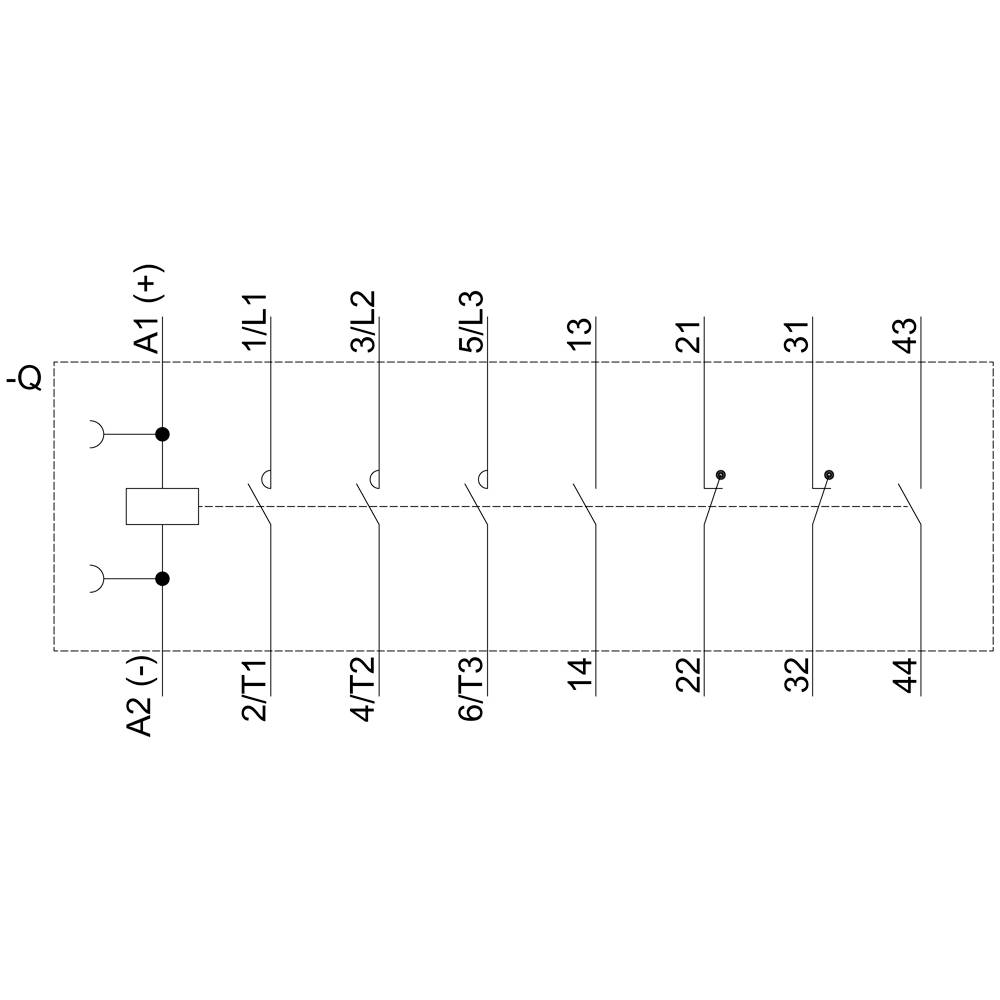

Električni dijagram prikazuje strujni krug sa sklopkama i priključcima, označenim kao A1 (+), A2 (-), 1/L1, 3/L2, 5/L3 te ostalim brojevima.

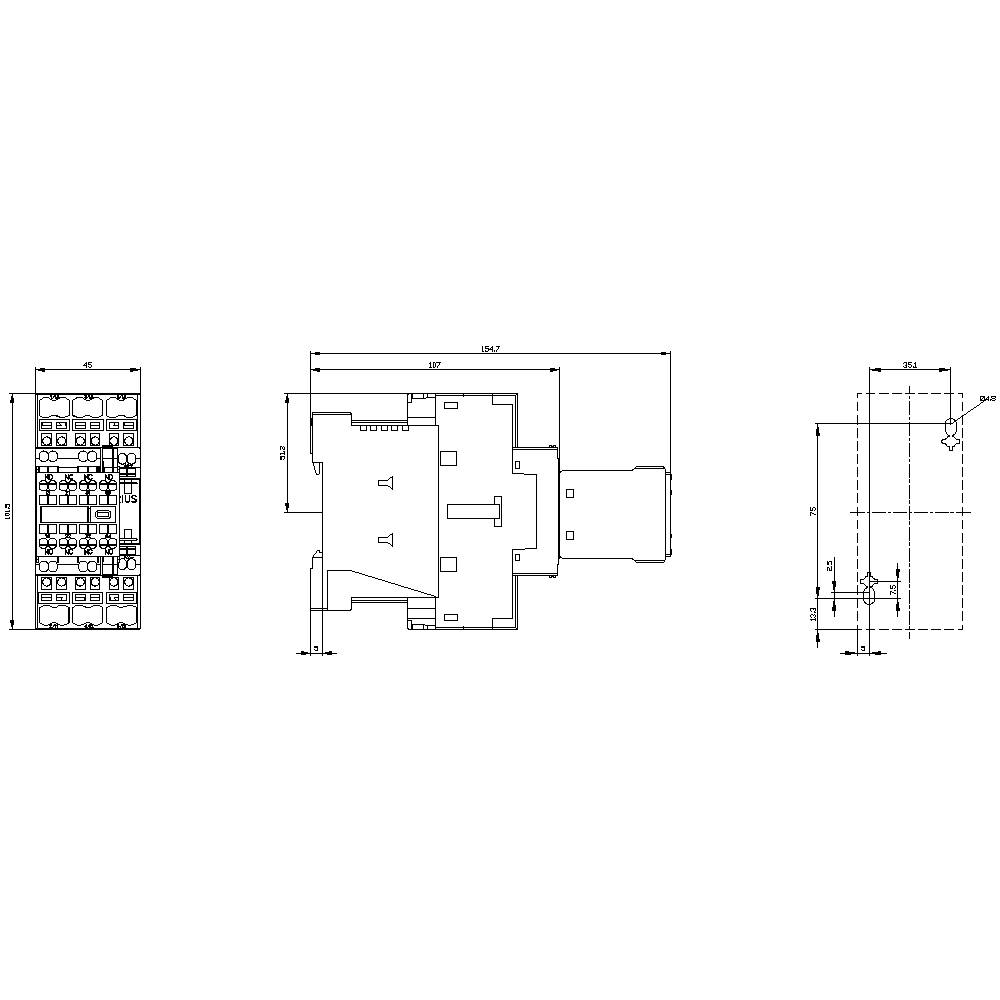

'Tehnički nacrt zgrade s tlocrtom i dimenzijama. Prikazuje detaljne poglede i mjerenja različitih dijelova.'

Plan žičnih poveznica električne razvodne ploče s numeriranim stezaljkama i notacijama za priključke.

1/6

Slika slična

Vrsta proizvoda

učinska zaštita

Broj polova

3-polni

Nazivni napon

690 V/AC

Snaga

4 kW

Priključak

opružni priključak

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,17.11.

Broj

kom. - zaliha Njemačka

Ukupno (124,99 € / komad)

124,99 €

uklj. PDV

samo 11,27 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta napona: DC
Presjek vodiča jednostruki ili višežični: 10 mm²
Presjek provodnika fino namotan: 6 mm²

Vrsta proizvoda: učinska zaštita

Tip: 3RT2023-2BB44-3MA0

Veličina: S0

Broj polova: 3-polni

Vrsta kontakta: 3 zatvarač

Nazivni napon: 690 V/AC

Kontrola napona (min.): 24 V/DC

Kontrolni napon (maks.): 24 V/DC

Područje upravljačkog napona: 24 - 24 V/DC

Preklopni napon (maks.): 690 V/AC

Trajna struja (maks.): 9 A

: 4 kW

Pogodno za marke: Siemens

Pogodno za seriju: Siemens serija Sirius

Određene značajke: s pomoćnim kontaktom

Vrsta montaže (Relej): zaskočno pričvršćivanje
vijčana montaža

Priključak: opružni priključak

Mehanički vijek trajanja: 10000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Visina: 102 mm

Dubina: 154 mm

dim.: (Š x V x D) 45 x 102 x 154 mm

Sadržaj: 1 St.

RoHS-konforno: Da

: TRUE

: 4 kW

: 3

: 2

: 2

: 9 A

: 40 A

: 24-24 V

: Spring clamp connection

: DC

: 8.5 A

: 3.677

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Snaga

Siemens 3RT2023-1AB00 učinska zaštita 3 zatvarač 4 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1699182

Dostava uto,17.11.

Conrad Electronic

4 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

69,99 €^*

Siemens 3RT2023-1AB04 učinska zaštita 3 zatvarač 4 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens Piece 1 St.

Kataloški br.:1746132

Dostava uto,17.11.

Conrad Electronic

4 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

95,99 €^*

Siemens 3RT2023-1AC20 učinska zaštita 3 zatvarač 4 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1704587

Dostava uto,17.11.

Conrad Electronic

4 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

69,99 €^*

Siemens 3RT2023-1AD00 učinska zaštita 3 zatvarač 4 kW 690 V/AC 1 St.

Kataloški br.:1746133

Dostava uto,17.11.

Conrad Electronic

4 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

53,99 €^*

Siemens 3RT2023-1AF00 učinska zaštita 3 zatvarač 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1746134

Dostava uto,17.11.

Conrad Electronic

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

69,99 €^*

Siemens 3RT2023-1AF04 učinska zaštita 3 zatvarač 4 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1746135

Dostava uto,17.11.

Conrad Electronic

4 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

95,99 €^*

Siemens 3RT2023-1AG20 učinska zaštita 3 zatvarač 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens Piece 1 St.

Kataloški br.:1746136

Dostava uto,17.11.

Conrad Electronic

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

69,99 €^*

Siemens 3RT2023-1AG24 učinska zaštita 3 zatvarač 4 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1746211

Dostava uto,17.11.

Conrad Electronic

4 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

95,99 €^*

Siemens 3RT2023-1AH00 učinska zaštita 3 zatvarač 4 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens Piece 1 St.

Kataloški br.:1749855

Dostava uto,17.11.

Conrad Electronic

4 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

69,99 €^*

Siemens 3RT2023-1AK60 učinska zaštita 3 zatvarač 4 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1746212

Dostava uto,17.11.

Conrad Electronic

4 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

69,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1746850 Siemens 3RT2023-2BB44-3MA0 učinska zaštita 3 zatvarač 4 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siem

Upute za rad i sigurnost

Upute za rad i sigurnost 1746850 Siemens 3RT2023-2BB44-3MA0 učinska zaštita 3 zatvarač 4 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siem

Opis

Napajanje kontaktora, AC-3 9A, 4 kW / 400 V 2 S + 2 O, 24 V DC 3-polni, veličina S0 Terminalni terminal Dodatni kontakt prekidač nerješiv za SUVA aplikacije Kontaktor SIRIUS 3RT2 za uklopne motore. 3RT2 kontaktori su dio SIRIUS modularnog sustava sa svojim savršeno usklađenim proizvodima. Impresioniraju svojim visokim performansama u kombinaciji s njihovim kompaktnim dizajnom i visokom pouzdanosti kontakata. Mogu se kombinirati na različite načine s drugim komponentama u ulagaču za opterećenje. Mnoge kombinacije uređaja testiraju se tvornički. Kontaktori osiguravaju optimalnu vezu s regulatorom za svaku primjenu (paralelno, preko ASi ili IO-Link). Integrirane pomoćne sklopke smanjuju složenost vašeg tijela. Prednji priključci omogućuju lagano ožičenje. 3RT2 kontaktori su klimatski izolirani, odobreni diljem svijeta (npr. IEC i UL / CSA) i IE3 / IE4. Dostupni su u različitim veličinama iu širokom rasponu snage u AC i DC pogonu. Uz tehnologiju vijčane spojke, uređaji su također dostupni s oprugom za brzo, bez potrebe za održavanjem i protiv vibracija. Sveobuhvatni pribor, kao što su pomoćni kontakti, pomoćna ispuštanja itd., Jednolični su za sve veličine. Dostupni spojni blokovi, funkcijski moduli i SIRIUS 3RV29 sustav za ulaganje znatno smanjuju napajanje. 3RT2 kontaktori zamjenjuju dokazanu 3RT1 seriju (do 55 kW). Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.

Ovaj tekst je strojno preveden.
