Name: Siemens 3RT2016-1MB41-0KT0 učinska zaštita 3 zatvarač 4 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siem
Brand: Siemens
SKU: 1701813
Availability: BackOrder

Siemens Sirius kontaktor, model 3RT20, prikazan sprijeda s vidljivim priključnim mjestima za električno ožičenje.

Otvoreni električni ormar s elektroničkim komponentama sprijeda. Kroz kišom orošen prozor nejasno se nazire postrojenje vani.

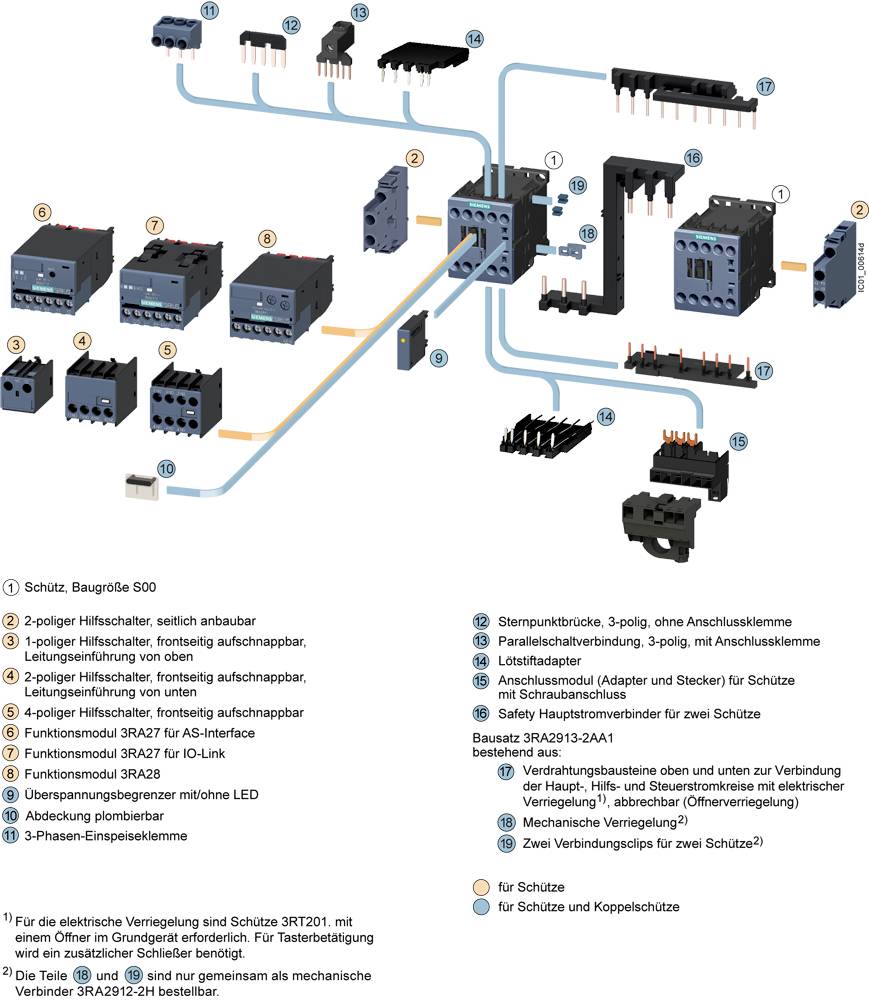

Shematski dijagram prikazuje različite električne komponente poput kontaktora, pomoćnih sklopki i spojnih elemenata s numeriranim opisima.

Shema spoja releja sa zavojnicama 'A1(+) A2', ulazi '1/L1 3/L2 5/L3', izlazi '2/T1 4/T2 6/T3', kontakti '13 14'.

Tehnički nacrt releja s detaljnim mjerama, prikazan tlocrtom, pogledom sa strane i pogledom straga. Mjere u milimetrima.

Prikaz Siemens SIRIUS kontaktora, model 3RT20, prikazuje priključke i brojeve priključaka. Važna komponenta u električnim upravljačkim sustavima.

1/6

Slika slična

Vrsta proizvoda

učinska zaštita

Broj polova

3-polni

Nazivni napon

690 V/AC

Snaga

4 kW

Priključak

vijak

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,17.11.

Broj

kom. - zaliha Njemačka

Ukupno (51,99 € / komad)

51,99 €

uklj. PDV

samo 5,64 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Napon: DC
Presjek provodnika je čvrst ili namotan: 4 mm²
Presjek provodnika fino namotan: 2,5 mm²

Vrsta ambalaže: Piece

Vrsta proizvoda: učinska zaštita

Tip: 3RT2016-1MB41-0KT0

Veličina: S00

Broj polova: 3-polni

Vrsta kontakta: 3 zatvarač

Vrsta pomoćnog kontakta: 3 zatvarač

Nazivni napon: 690 V/AC

Preklopni napon (maks.): 690 V/AC

Trajna struja (maks.): 9 A

: 4 kW

Pogodno za marke: Siemens

Pogodno za seriju: Siemens serija Sirius

Određene značajke: s pomoćnim kontaktom

Vrsta montaže (Relej): zaskočno pričvršćivanje
vijčana montaža

Priključak: vijak

Mehanički vijek trajanja: 30000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Visina: 58 mm

Dubina: 73 mm

dim.: (Š x V x D) 45 x 58 x 73 mm

Sadržaj: 1 St.

RoHS-konforno: Da

: TRUE

: 4 kW

: 3

: 1

: 9 A

: 22 A

: Screw connection

: DC

: 8.5 A

: 3.67749375

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Vrsta proizvoda

Siemens 3RT2015-1AB01-1AA0 učinska zaštita 3 zatvarač 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens Piece 1 St.

Kataloški br.:1729542

Dostava uto,17.11.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

63,99 €^*

Siemens 3RT2015-1AB01-2AA0 učinska zaštita 3 zatvarač 3 kW 690 V/AC s pomoćnim kontaktom Piece 1 St.

Kataloški br.:1682165

Dostava uto,17.11.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

63,99 €^*

Siemens 3RT2015-1AB02 učinska zaštita 3 zatvarač 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens Piece 1 St.

Kataloški br.:1729543

Dostava uto,17.11.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

57,99 €^*

Siemens 3RT2015-1AB02-1AA0 učinska zaštita 3 zatvarač 3 kW 690 V/AC Pogodno za marke (releji): Siemens Piece 1 St.

Kataloški br.:1700576

Dostava uto,17.11.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

63,99 €^*

Siemens 3RT2015-1AB02-2AA0 učinska zaštita 3 zatvarač 3 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1686470

Dostava uto,17.11.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

63,99 €^*

Siemens 3RT2015-1AD01 učinska zaštita 3 zatvarač 3 kW 690 V/AC Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1729544

Dostava uto,17.11.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

63,99 €^*

Siemens 3RT2015-1AD02 učinska zaštita 3 zatvarač 3 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens Single 1 St.

Kataloški br.:1700577

Dostava uto,17.11.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

63,99 €^*

Siemens 3RT2015-1AF01 učinska zaštita 3 zatvarač 3 kW 690 V/AC s pomoćnim kontaktom 1 St.

Kataloški br.:1729545

Dostava uto,17.11.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

57,99 €^*

Siemens 3RT2015-1AF02 učinska zaštita 3 zatvarač 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1729546

Dostava uto,17.11.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

57,99 €^*

Siemens 3RT2015-1AG61 učinska zaštita 3 zatvarač 3 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1730315

Dostava uto,17.11.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

65,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1701813 Siemens 3RT2016-1MB41-0KT0 učinska zaštita 3 zatvarač 4 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siem

Upute za rad i sigurnost

Upute za rad i sigurnost 1701813 Siemens 3RT2016-1MB41-0KT0 učinska zaštita 3 zatvarač 4 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siem

Opis

Napajanje kontaktora, AC-3 9A, 4 kW / 400 V 1 S, 24 V DC 0,85-1,85 * SAD, 3-poena, veličina S00, vijčani spoj SIRIUS 3RT2 kontaktni spojnik za sklopne motore i pomoćne i upravljačke sklopove , posebno dizajniran za izravno povezivanje s elektroničkim kontrolama. 3RT2 kontaktori su dio SIRIUS modularnog sustava sa svojim savršeno usklađenim proizvodima. Impresioniraju svojim visokim performansama u kombinaciji s njihovim kompaktnim dizajnom i visokom pouzdanosti kontakata. Mogu se kombinirati na različite načine s drugim komponentama u ulagaču za opterećenje. Mnoge kombinacije uređaja testiraju se tvornički. Integrirane pomoćne sklopke smanjuju složenost vašeg tijela. Prednji priključci omogućuju lagano ožičenje. 3RT2 kontaktori su klimatski izolirani, odobreni diljem svijeta (npr. IEC i UL / CSA) i IE3 / IE4. Uz tehnologiju vijčane spojke, uređaji su također dostupni s oprugom za brzo, bez potrebe za održavanjem i protiv vibracija. Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.

Ovaj tekst je strojno preveden.
