Name: Siemens 3RT2015-1BB41-0CC0 učinska zaštita 3 zatvarač 3 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siem
Brand: Siemens
SKU: 1730329
Availability: BackOrder

Siemens SIRIUS kontaktor, model 3RT20, koristi se za preklopne svrhe u industrijskim primjenama.

'Industrijski pogon s otvorenom razvodnom pločom i dijelovima strojeva, vodene kapi na staklenom pročelju. Prikazuje industrijsku automatizaciju i zaštitu vode.'

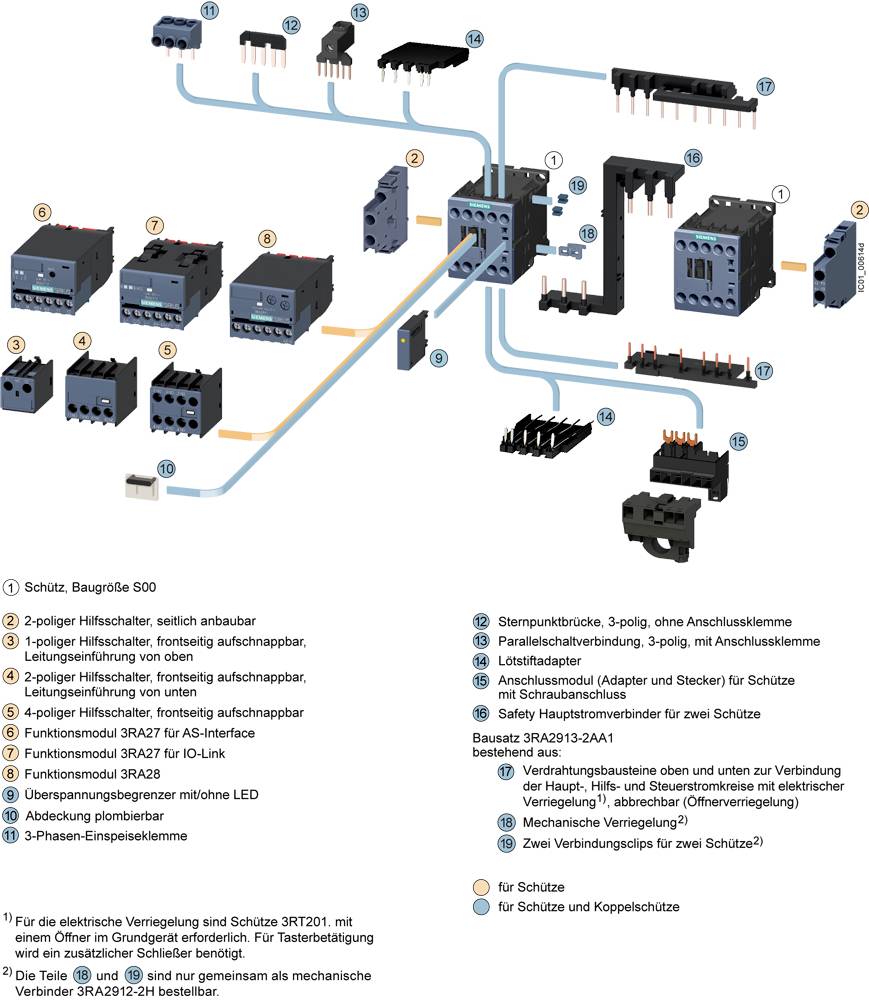

Dijagram sa električnim kontaktorima i povezivanjima. Oznake prikazuju različite komponente poput glavnog prekidača, mostne strujne staze i funkcijskog modula.

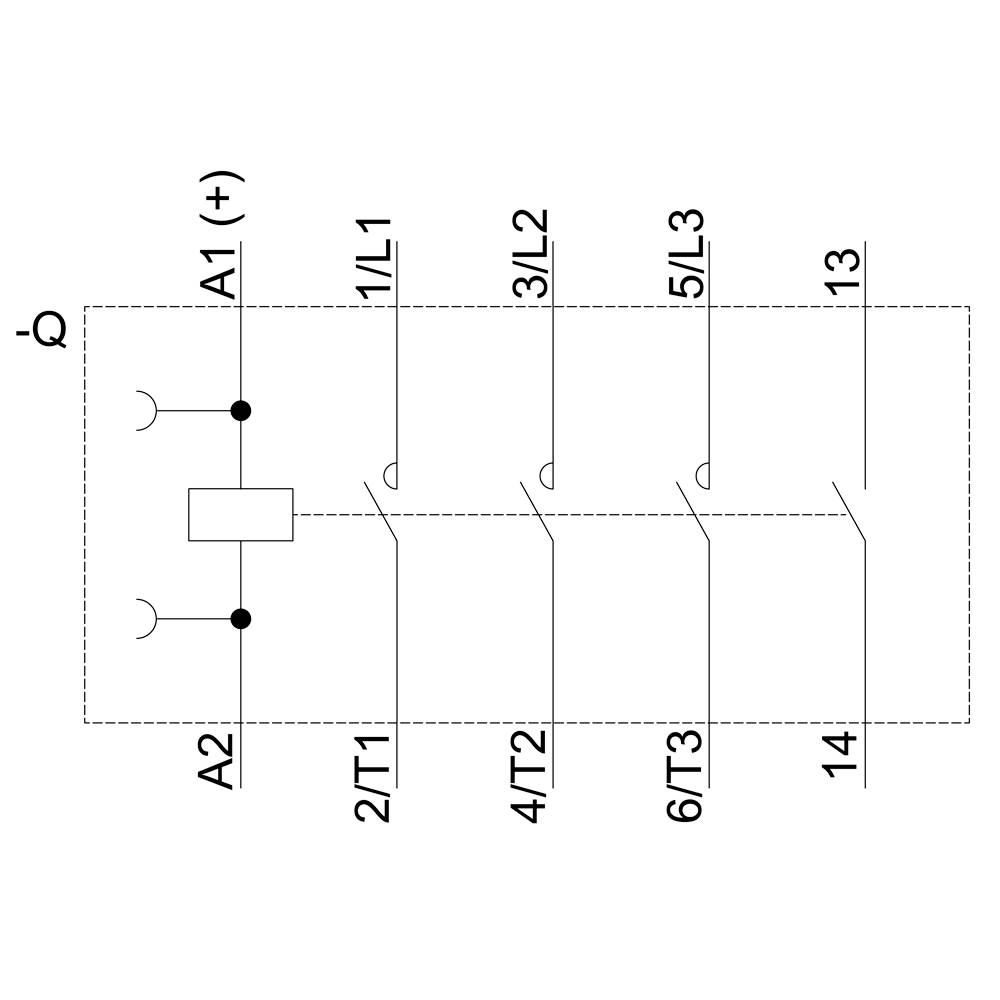

Električni plan prikazuje relej sa priključcima zavojnice A1, A2 te kontaktima 1/2, 3/4, 5/6 i 13/14.

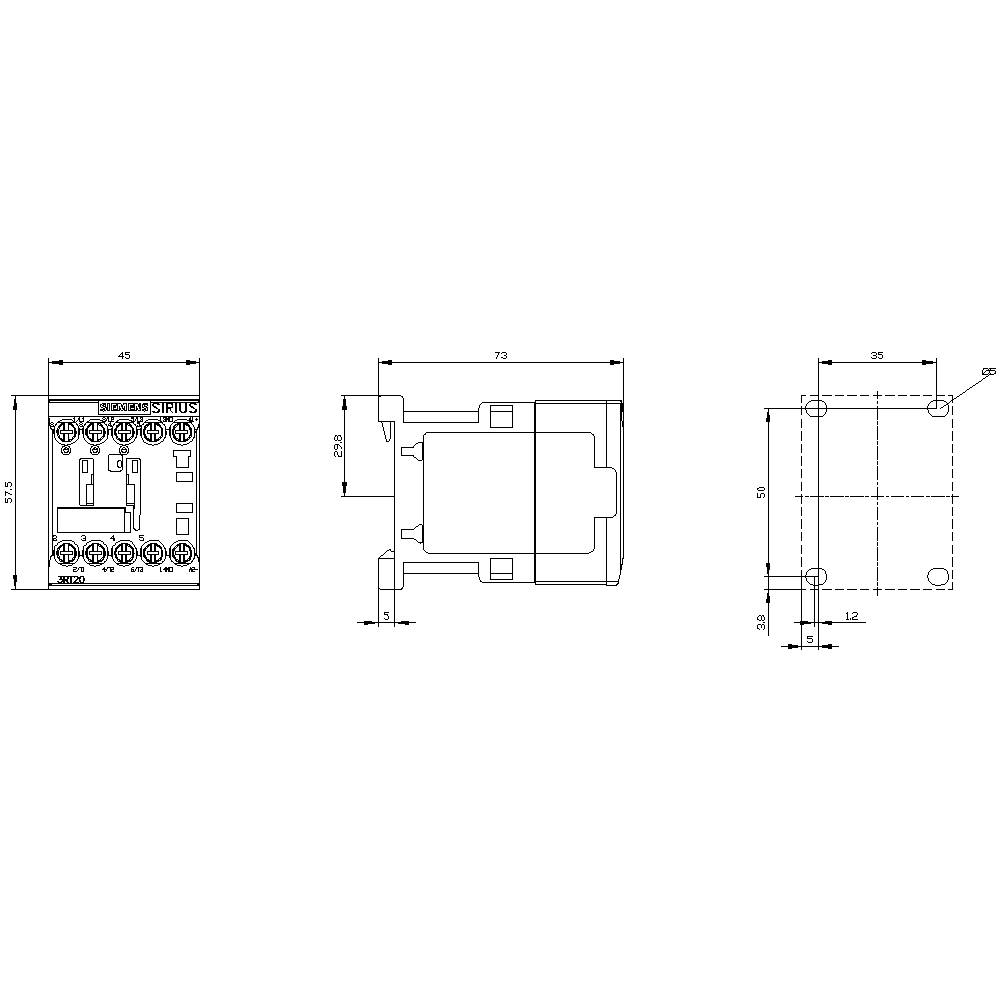

Tehnički nacrt električnog releja s dimenzijama u milimetrima: visina 61, širina 45, dubina 73. Postranski prikazi pokazuju priključke za umetanje.

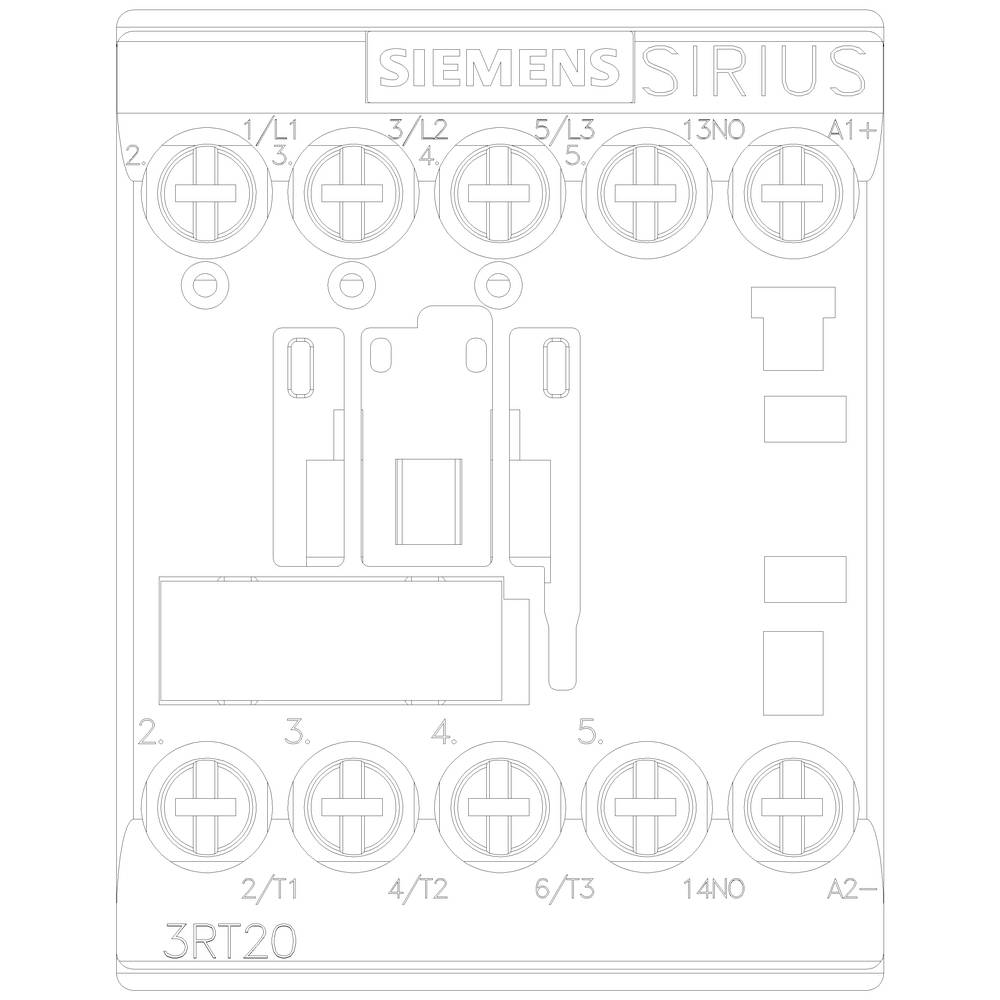

Električna shema Siemens Sirius kontaktora 3RT20: Prikazuje oznake stezaljki L1, L2, L3, 13NO, A1+, 21/11, 4/T2, 6/T3, 14NO, A2-.

1/6

Slika slična

Vrsta proizvoda

učinska zaštita

Broj polova

3-polni

Nazivni napon

690 V/AC

Snaga

3 kW

Priključak

vijak

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pet,04.12.

Broj

kom. - zaliha Njemačka

Ukupno (53,99 € / komad)

53,99 €

uklj. PDV

samo 5,64 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta napona: DC
Presjek vodiča jednostruki ili višežični: 4 mm²
Presjek provodnika fino namotan: 2,5 mm²

Vrsta ambalaže: Piece

Vrsta proizvoda: učinska zaštita

Tip: 3RT2015-1BB41-0CC0

Veličina: S00

Broj polova: 3-polni

Vrsta kontakta: 3 zatvarač

Vrsta pomoćnog kontakta: 1 zatvarač

Nazivni napon: 690 V/AC

Kontrola napona (min.): 24 V/DC

Kontrolni napon (maks.): 24 V/DC

Područje upravljačkog napona: 24 - 24 V/DC

Preklopni napon (maks.): 690 V/AC

Trajna struja (maks.): 7 A

: 3 kW

Pogodno za marke: Siemens

Pogodno za seriju: Siemens serija Sirius

Određene značajke: s pomoćnim kontaktom

Vrsta montaže (Relej): zaskočno pričvršćivanje
vijčana montaža

Priključak: vijak

Mehanički vijek trajanja: 30000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Visina: 58 mm

Dubina: 73 mm

dim.: (Š x V x D) 45 x 58 x 73 mm

Sadržaj: 1 St.

RoHS-konforno: Da

: TRUE

: 3 kW

: 3

: 1

: 7 A

: 18 A

: Screw connection

: DC

: 6.5 A

: 3 kW

: 2.20649625

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Vrsta proizvoda

Siemens 3RT2015-1AB01-1AA0 učinska zaštita 3 zatvarač 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens Piece 1 St.

Kataloški br.:1729542

Dostava uto,17.11.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

63,99 €^*

Siemens 3RT2015-1AB01-2AA0 učinska zaštita 3 zatvarač 3 kW 690 V/AC s pomoćnim kontaktom Piece 1 St.

Kataloški br.:1682165

Dostava uto,17.11.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

63,99 €^*

Siemens 3RT2015-1AB02 učinska zaštita 3 zatvarač 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens Piece 1 St.

Kataloški br.:1729543

Dostava uto,17.11.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

57,99 €^*

Siemens 3RT2015-1AB02-1AA0 učinska zaštita 3 zatvarač 3 kW 690 V/AC Pogodno za marke (releji): Siemens Piece 1 St.

Kataloški br.:1700576

Dostava uto,17.11.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

63,99 €^*

Siemens 3RT2015-1AB02-2AA0 učinska zaštita 3 zatvarač 3 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1686470

Dostava uto,17.11.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

63,99 €^*

Siemens 3RT2015-1AD01 učinska zaštita 3 zatvarač 3 kW 690 V/AC Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1729544

Dostava uto,17.11.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

63,99 €^*

Siemens 3RT2015-1AD02 učinska zaštita 3 zatvarač 3 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens Single 1 St.

Kataloški br.:1700577

Dostava uto,17.11.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

63,99 €^*

Siemens 3RT2015-1AF01 učinska zaštita 3 zatvarač 3 kW 690 V/AC s pomoćnim kontaktom 1 St.

Kataloški br.:1729545

Dostava uto,17.11.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

57,99 €^*

Siemens 3RT2015-1AF02 učinska zaštita 3 zatvarač 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1729546

Dostava uto,17.11.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

57,99 €^*

Siemens 3RT2015-1AG61 učinska zaštita 3 zatvarač 3 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1730315

Dostava uto,17.11.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

65,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1730329 Siemens 3RT2015-1BB41-0CC0 učinska zaštita 3 zatvarač 3 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siem

Upute za rad i sigurnost

Upute za rad i sigurnost 1730329 Siemens 3RT2015-1BB41-0CC0 učinska zaštita 3 zatvarač 3 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siem

Opis

Kontaktor, AC-3 7 A, 3 kW / 400 V 1 S, 24 V DC sposoban za komunikaciju, 3-poena, veličina S00, vijčana veza SIRIUS 3RT2 kontaktor za uklopne motore. 3RT2 kontaktori su dio SIRIUS modularnog sustava sa svojim savršeno usklađenim proizvodima. Impresioniraju svojim visokim performansama u kombinaciji s njihovim kompaktnim dizajnom i visokom pouzdanosti kontakata. Mogu se kombinirati na različite načine s drugim komponentama u ulagaču za opterećenje. Mnoge kombinacije uređaja testiraju se tvornički. Kontaktori osiguravaju optimalnu vezu s regulatorom za svaku primjenu (paralelno, preko ASi ili IO-Link). Integrirane pomoćne sklopke smanjuju složenost vašeg tijela. Prednji priključci omogućuju lagano ožičenje. 3RT2 kontaktori su klimatski izolirani, odobreni diljem svijeta (npr. IEC i UL / CSA) i IE3 / IE4. Dostupni su u različitim veličinama iu širokom rasponu snage u AC i DC pogonu. Uz tehnologiju vijčane spojke, uređaji su također dostupni s oprugom za brzo, bez potrebe za održavanjem i protiv vibracija. Sveobuhvatni pribor, kao što su pomoćni kontakti, pomoćna ispuštanja itd., Jednolični su za sve veličine. Dostupni spojni blokovi, funkcijski moduli i SIRIUS 3RV29 sustav za ulaganje znatno smanjuju napajanje. 3RT2 kontaktori zamjenjuju dokazanu 3RT1 seriju (do 55 kW). Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.

Ovaj tekst je strojno preveden.
