Name: Siemens 3RA2220-4ED27-0BB4 3RA22204ED270BB4 potrošački razdjelnik Snaga motora bei 400 V 15 kW 690 V Nazivna struja 29 A
Brand: Siemens
SKU: 1744493
Availability: BackOrder

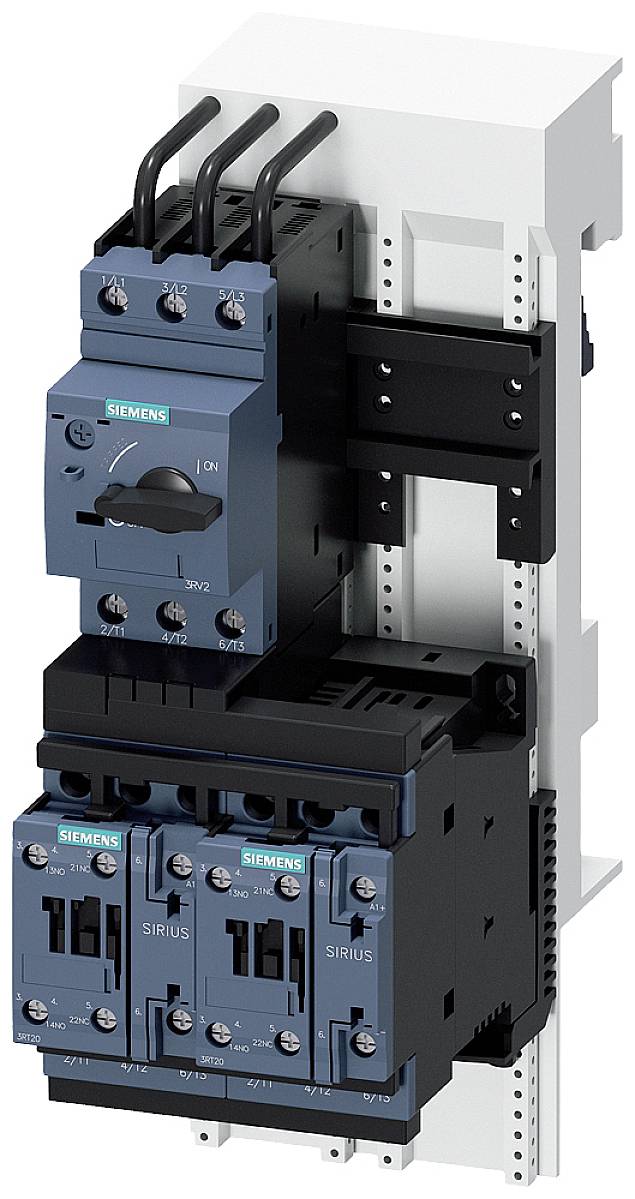

Električni ormar sa više plavih i crnih sklopki i kabela, montiran na bijelom nosaču.

Električni razvodni ormar s otvorenim vratima prikazuje kablovske instalacije i električne krugove. U pozadini natopljen kišom prozor s nejasnim strojem.

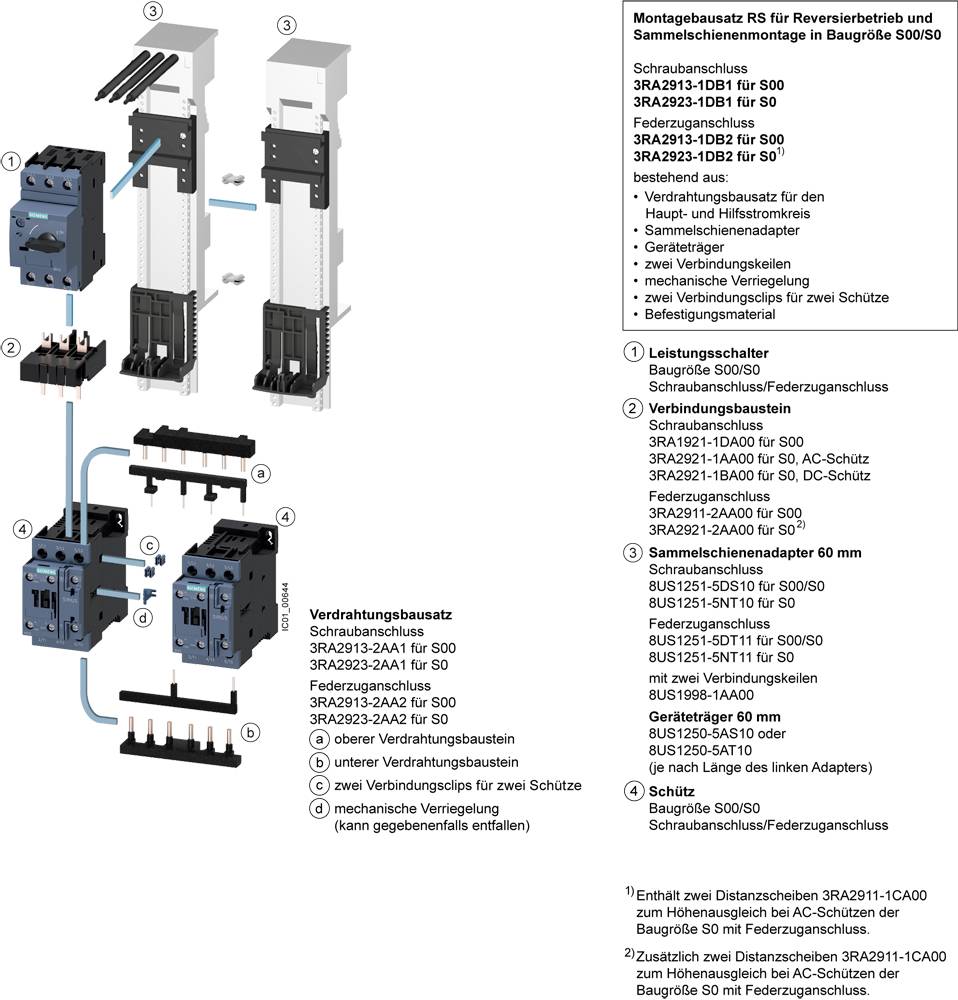

Komplet za montažu RS za reverzibilni rad i sustave sabirnica veličine S00/S0 prikazuje komponente, korake montaže i varijante priključaka.

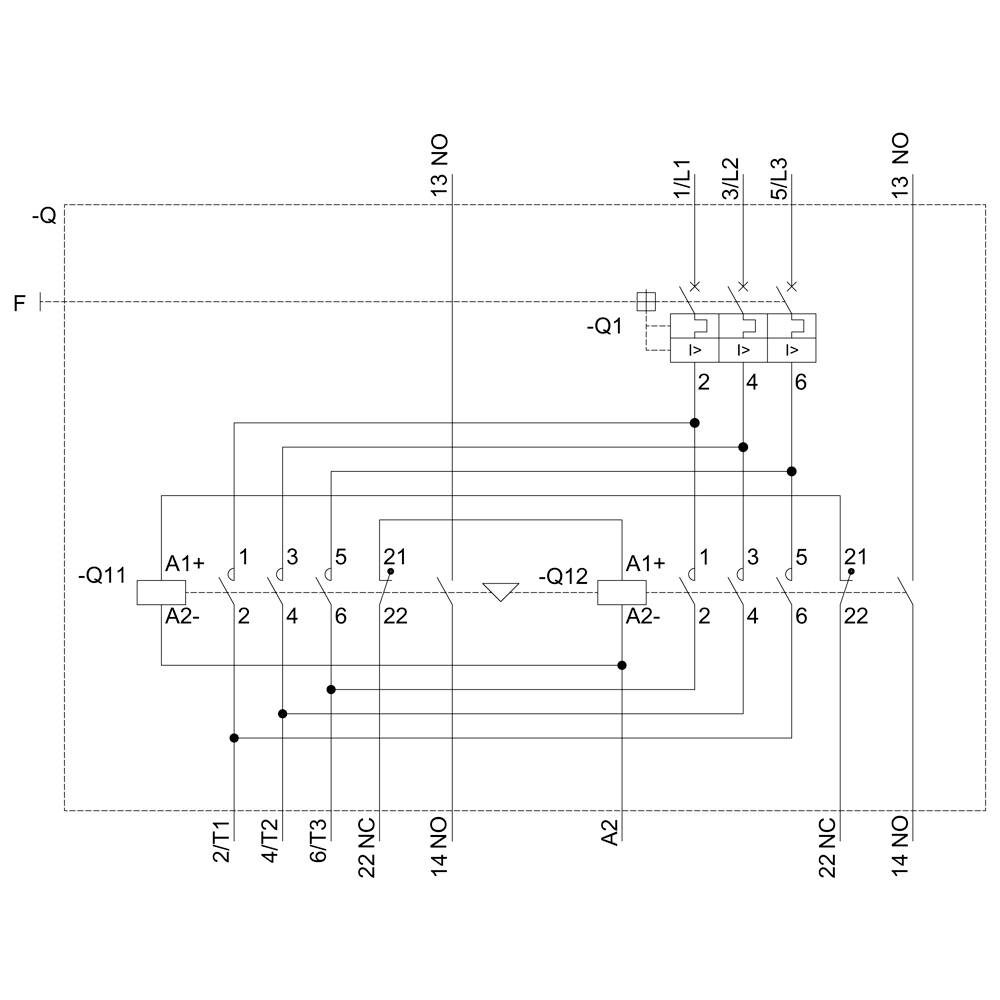

Strujni krug s dva releja (-Q1, -Q12), sklopkama (1S, A2) i vodovima za spajanje. Prikazuje shemu upravljačke struje s ulazima i izlazima.

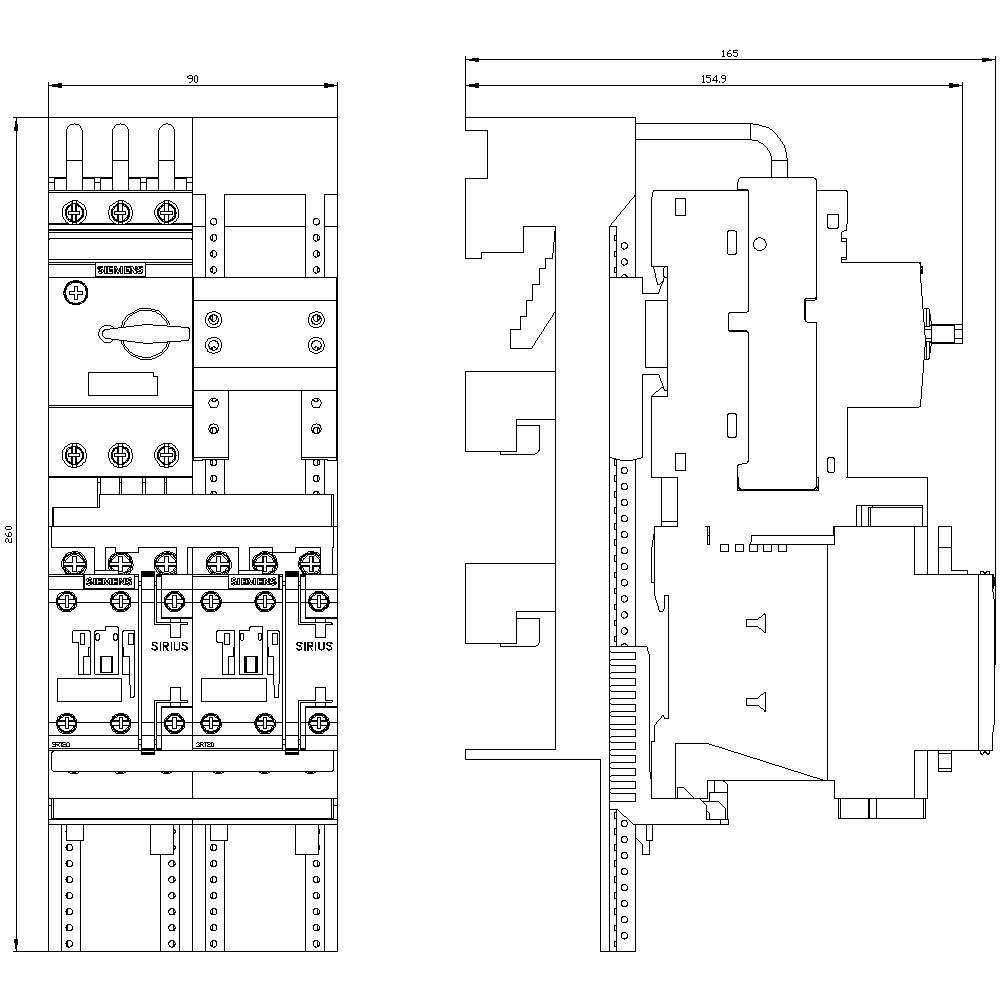

Tehnički nacrt razvodne ormarske električne instalacije s više sklopki i osigurača, mjerne oznake u mm.

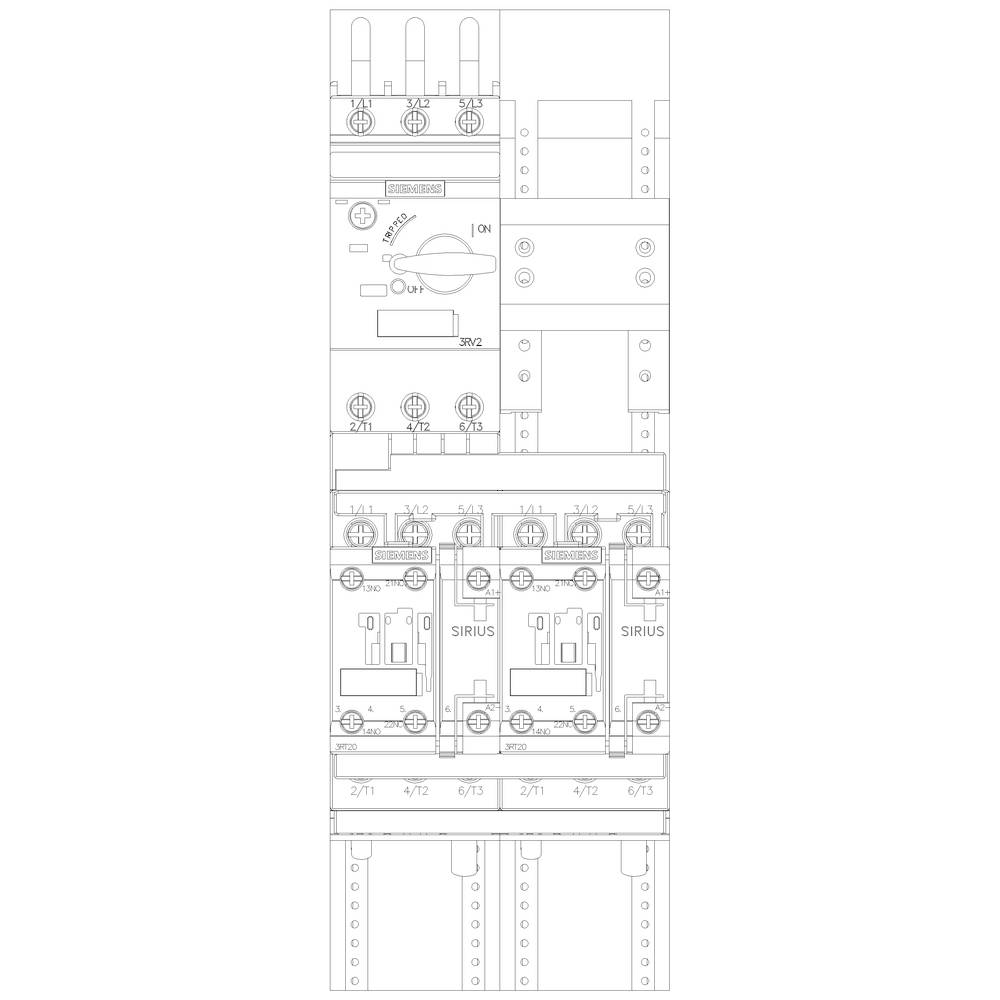

Shema električne instalacije s više prekidača i kutija osigurača, označena natpisom 'Sirius'

1/6

Slika slična

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,17.11.

Broj

kom. - zaliha Njemačka

Ukupno (735,00 € / komad)

735,00 €

uklj. PDV

samo 35,86 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta zaštite: IP20
Izvođenje električne veze: vijak
Veličina okvira utovarivača: S0
Radna frekvencija: 50/60 Hz

Napon motora: 400 V

Vrsta proizvoda: potrošački razdjelnik

Priključna struja: 29 A

Snaga motora bei 400 V: 15 kW

Nazivni napon: 690 V

Izvedba: Vrsta ugradnje: Za fiksiranje na 60 mm sustav sabirnice

Proizvođač-br. dijela: 3RA22204ED270BB4

Nazivna struja: 29 A

Nazivna struja - zaokružena: 29 A

Tip: 3RA2220-4ED27-0BB4

Snaga motora pri 230 V/ 400 V: 15 kW

dim.: (Š x V x D) 90 x 260 x 165 mm

Širina: 90 mm

Visina: 260 mm

Dubina: 165 mm

Maks. temperatura: +60 °C

Min. temperatura: -20 °C

: 90

: 260 mm

: 165 mm

: FALSE

: 15 kW

: 1

: 29 A

: 0

: IP20

: CLASS 10

: TRUE

: FALSE

: Screw connection

: Screw connection

: DC

: Other

: 29 A

: 60 °C

: 150000

: 150000

: 50000

: Other

: Class 2

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Nazivna struja - zaokružena

Snaga motora bei 400 V

Snaga motora pri 230 V/ 400 V

Siemens 3RA2220-1FB24-0BB4 3RA22201FB240BB4 potrošački razdjelnik Snaga motora bei 400 V 1.5 kW 690 V Nazivna struja 3.6 A

Kataloški br.:1744453

Dostava pet,04.12.

Conrad Electronic

3.6 A

1.5 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

395,00 €^*

Siemens 3RA2220-1FD24-0BB4 3RA22201FD240BB4 potrošački razdjelnik Snaga motora bei 400 V 1.5 kW 690 V Nazivna struja 3.6 A

Kataloški br.:1699317

Dostava uto,17.11.

Conrad Electronic

3.6 A

1.5 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

445,00 €^*

Siemens 3RA2220-1GB24-0BB4 3RA22201GB240BB4 potrošački razdjelnik Snaga motora bei 400 V 2.2 kW 690 V Nazivna struja 4.9 A

Kataloški br.:1744455

Dostava uto,17.11.

Conrad Electronic

4.9 A

2.2 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

395,00 €^*

Siemens 3RA2220-1GD24-0BB4 3RA22201GD240BB4 potrošački razdjelnik Snaga motora bei 400 V 2.2 kW 690 V Nazivna struja 4.9 A

Kataloški br.:1751364

Dostava uto,17.11.

Conrad Electronic

4.9 A

2.2 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

445,00 €^*

Siemens 3RA2220-1HD24-0BB4 3RA22201HD240BB4 potrošački razdjelnik Snaga motora bei 400 V 3 kW 690 V Nazivna struja 6.5 A

Kataloški br.:1750695

Dostava uto,17.11.

Conrad Electronic

6.5 A

3 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

445,00 €^*

Siemens 3RA2220-1JB24-0BB4 3RA22201JB240BB4 potrošački razdjelnik Snaga motora bei 400 V 0.4 kW 690 V Nazivna struja 8.5 A

Kataloški br.:1744459

Dostava uto,17.11.

Conrad Electronic

8.5 A

0.4 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

409,00 €^*

Siemens 3RA2220-1JD24-0BB4 3RA22201JD240BB4 potrošački razdjelnik Snaga motora bei 400 V 0.4 kW 690 V Nazivna struja 8.5 A

Kataloški br.:1704752

Dostava uto,17.11.

Conrad Electronic

8.5 A

0.4 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

455,00 €^*

Siemens 3RA2220-1KB24-0BB4 3RA22201KB240BB4 potrošački razdjelnik Snaga motora bei 400 V 5.5 kW 690 V Nazivna struja 11.5 A

Kataloški br.:1744461

Dostava uto,17.11.

Conrad Electronic

11.5 A

5.5 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

409,00 €^*

Siemens 3RA2220-1KD24-0BB4 3RA22201KD240BB4 potrošački razdjelnik Snaga motora bei 400 V 5.5 kW 690 V Nazivna struja 11.5 A

Kataloški br.:1749446

Dostava uto,17.11.

Conrad Electronic

11.5 A

5.5 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

455,00 €^*

Siemens 3RA2220-4AB26-0BB4 3RA22204AB260BB4 potrošački razdjelnik Snaga motora bei 400 V 7.5 kW 690 V Nazivna struja 15.5 A

Kataloški br.:1744464

Dostava uto,17.11.

Conrad Electronic

15.5 A

7.5 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

499,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1744493 Siemens 3RA2220-4ED27-0BB4 3RA22204ED270BB4 potrošački razdjelnik Snaga motora bei 400 V 15 kW 690 V Nazivna struja 29 A

Upute za rad i sigurnost

Upute za rad i sigurnost 1744493 Siemens 3RA2220-4ED27-0BB4 3RA22204ED270BB4 potrošački razdjelnik Snaga motora bei 400 V 15 kW 690 V Nazivna struja 29 A

Opis

Unutarnji pogonski pretvarač bez napajanja, reverzni rad AC 400 V, veličina S0 27,0 ... 32,0 A DC 24 V vijčanog spoja za sabirne sustave od 60 mm (također se primjenjuje za tip 1) Vrsta zadatka 2, Iq = 150 kA 1NO + 1NC (kontaktor) Vraćanje startera SIRIUS 3RA22 za zaštitu i pokretanje motora. Preokretni starter 3RA22 je testirana i tvornica predfabricirana kombinacija prekidača 3RV2 i dva 3RT2 kontaktora, koji su već potpuno spojeni, mehanički i električki povezani. Oni su klimatski dokazani, odobreni diljem svijeta (npr. IEC i UL / CSA) i IE3 / IE4 spremni. 3RA2 punjači opterećenja dostupni su s AC i DC operacijom u veličinama S00, S0 i S2 s postavljanjem u rasponu od 0,14 do 65 A. Dostupni su u vijčanim i opružnim priključnim tehnologijama za montažu na DIN tračnicu, pričvršćenje vijaka i montažu na sabirnice od 60 mm. Osim toga, nudimo više od 40.000 drugih testiranih kombinacija pojedinih uređaja za zaštitu, prebacivanje i pokretanje različitih aplikacija do 630 A. Svi pribor 3RV2 prekidača i 3RT2 kontaktora su standardi za sve veličine i mogu se koristiti i za punila za opterećenje. Dodatni SIRIUS 3RV29 sustav za ulijevanje (za S00 i S0) znatno smanjuje napajanje ožičenja. Uređaji za napajanje 3RA22 zamjenjuju dokazanu 3RA12 seriju. Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.

Ovaj tekst je strojno preveden.
