Name: Siemens 3RA2150-4VA36-0AP0 3RA21504VA360AP0 potrošački razdjelnik Snaga motora bei 400 V 22 kW 690 V Nazivna struja 45 A
Brand: Siemens
SKU: 1742187
Availability: BackOrder

Industrijski električni uređaj na bijeloj pozadini; pravokutna, siva struktura sa šarafima i prekidačima. Koristi se u električnim sustavima.

Pogled u industrijsko strojarsko postrojenje s otvorenim razvodnim ormarima, vidljivim kabelima i tvorničkom halom u pozadini. Kiša na staklenom pročelju.

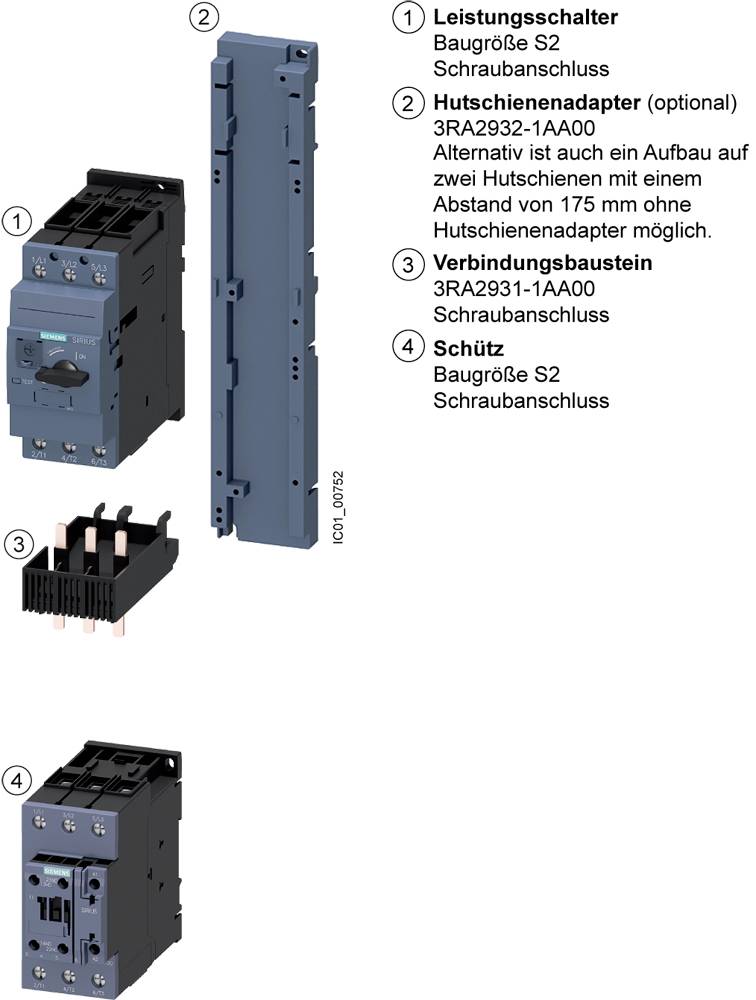

'Grafikon električnih komponenata: 1) Prekidač snage, veličina S2, vijčani priključak, 2) Adapter za DIN šinu, 3) Povezni modul, 4) Kontaktor.'

Električna shema uređaja sa tri osigurača, jednim kontaktom i linijama povezivanja, prikazana u pravokutnom dijagramu.

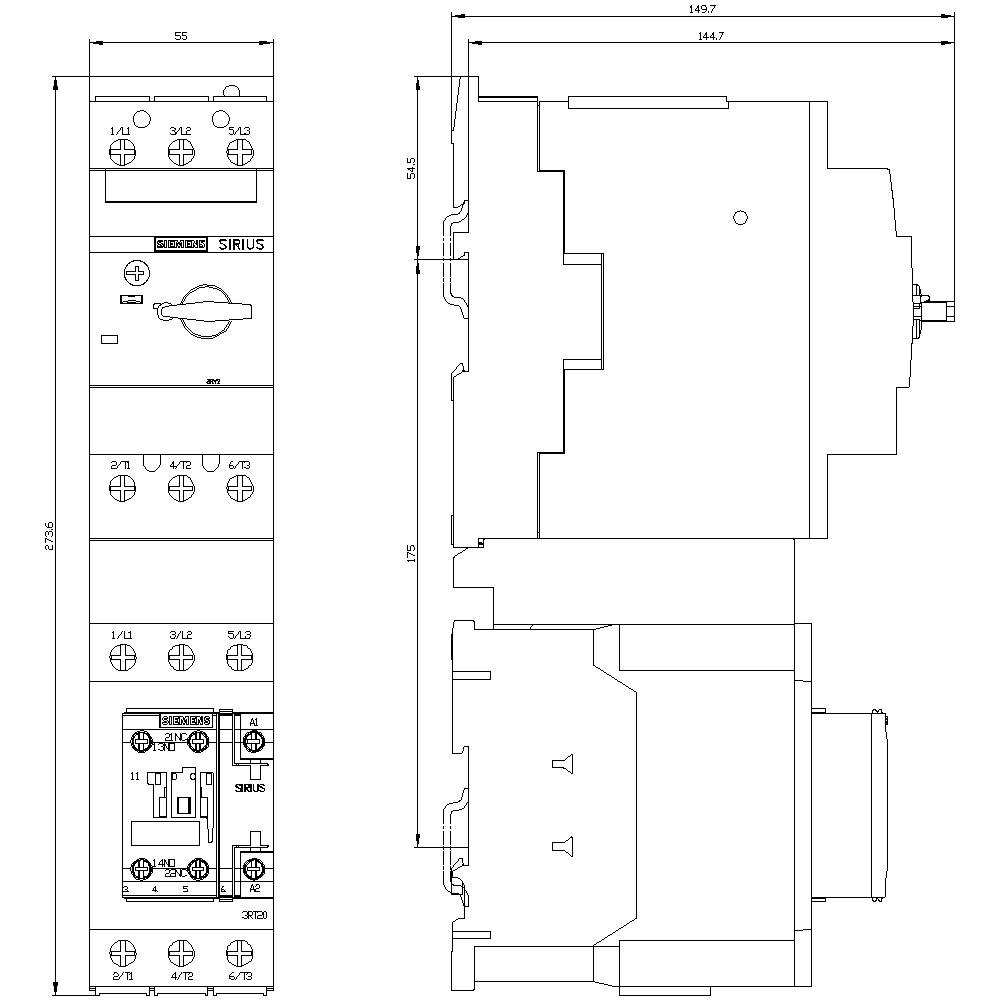

Tehnički nacrt električnog sklopnog uređaja u dva prikaza: pogled sa strane i pogled spreda, s detaljnim dimenzijama.

1/5

Slika slična

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,17.11.

Broj

kom. - zaliha Njemačka

Ukupno (679,00 € / komad)

679,00 €

uklj. PDV

samo 35,86 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta zaštite: IP20
Izvođenje električne veze: vijak
Veličina okvira utovarivača: S2
Radna frekvencija: 50/60 Hz

Napon motora: 400 V/50 - 60 Hz

Vrsta proizvoda: potrošački razdjelnik

Priključna struja: 45 A

Snaga motora bei 400 V: 22 kW

Nazivni napon: 690 V

Izvedba: Vrsta pričvršćivanja: vijčano i brzo pričvršćivanje na 2 35 mm šine gornjeg dijela

Proizvođač-br. dijela: 3RA21504VA360AP0

Nazivna struja: 45 A

Nazivna struja - zaokružena: 45 A

Tip: 3RA2150-4VA36-0AP0

Snaga motora pri 230 V/ 400 V: 22 kW

dim.: (Š x V x D) 55 x 274 x 150 mm

Priključak: vijčana stezaljka

Širina: 55 mm

Visina: 274 mm

Dubina: 150 mm

Maks. temperatura: +60 °C

Min. temperatura: -20 °C

: 55

: 274 mm

: 150 mm

: FALSE

: 22 kW

: 1

: 45 A

: 0

: IP20

: CLASS 10

: TRUE

: FALSE

: Screw connection

: Screw connection

: AC

: Other

: 45 A

: 60 °C

: 150000

: 150000

: 100000

: 22000

: Other

: Class 2

UKCA: nije bitno

Varijante(Sve stavke su s uklj. PDV-om)

Nazivna struja - zaokružena

Snaga motora bei 400 V

Snaga motora pri 230 V/ 400 V

Siemens 3RA2150-4VA36-0AP0 3RA21504VA360AP0 potrošački razdjelnik Snaga motora bei 400 V 22 kW 690 V Nazivna struja 45 A

Kataloški br.:1742187

Dostava uto,17.11.

Conrad Electronic

Ovaj proizvod

45 A

22 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

679,00 €^*

Siemens 3RA2120-4NA27-0AP0 3RA21204NA270AP0 potrošački razdjelnik Snaga motora bei 400 V 15 kW 690 V Nazivna struja 28 A

Kataloški br.:1742162

Dostava uto,17.11.

Conrad Electronic

28 A

15 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

415,00 €^*

Siemens 3RA2120-4ND27-0AP0 3RA21204ND270AP0 potrošački razdjelnik Snaga motora bei 400 V 15 kW 690 V Nazivna struja 28 A

Kataloški br.:1742164

Dostava uto,17.11.

Conrad Electronic

28 A

15 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

459,00 €^*

Siemens 3RA2120-4NE27-0AP0 3RA21204NE270AP0 potrošački razdjelnik Snaga motora bei 400 V 15 kW 690 V Nazivna struja 28 A

Kataloški br.:1742166

Dostava uto,17.11.

Conrad Electronic

28 A

15 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

415,00 €^*

Siemens 3RA2120-4NH27-0AP0 3RA21204NH270AP0 potrošački razdjelnik Snaga motora bei 400 V 15 kW 690 V Nazivna struja 28 A

Kataloški br.:1748484

Dostava uto,17.11.

Conrad Electronic

28 A

15 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

465,00 €^*

Siemens 3RA2130-4EA35-0AP0 3RA21304EA350AP0 potrošački razdjelnik Snaga motora bei 400 V 15 kW 690 V Nazivna struja 29 A

Kataloški br.:1702888

Dostava uto,17.11.

Conrad Electronic

29 A

15 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

429,00 €^*

Siemens 3RA2130-4JA37-0AP0 3RA21304JA370AP0 potrošački razdjelnik Snaga motora bei 400 V 30 kW 690 V Nazivna struja 55 A

Kataloški br.:1702889

Dostava uto,17.11.

Conrad Electronic

55 A

30 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

629,00 €^*

Siemens 3RA2130-4KA38-0AP0 3RA21304KA380AP0 potrošački razdjelnik Snaga motora bei 400 V 37 kW 690 V Nazivna struja 65 A

Kataloški br.:1742171

Dostava uto,17.11.

Conrad Electronic

65 A

37 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

699,00 €^*

Siemens 3RA2130-4PA35-0AP0 3RA21304PA350AP0 potrošački razdjelnik Snaga motora bei 400 V 18.5 kW 690 V Nazivna struja 35 A

Kataloški br.:1742173

Dostava uto,17.11.

Conrad Electronic

35 A

18.5 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

445,00 €^*

Siemens 3RA2130-4UA35-0AP0 3RA21304UA350AP0 potrošački razdjelnik Snaga motora bei 400 V 18.5 kW 690 V Nazivna struja 35 A

Kataloški br.:1742174

Dostava uto,17.11.

Conrad Electronic

35 A

18.5 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

465,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1742187 Siemens 3RA2150-4VA36-0AP0 3RA21504VA360AP0 potrošački razdjelnik Snaga motora bei 400 V 22 kW 690 V Nazivna struja 45 A

Upute za rad i sigurnost

Upute za rad i sigurnost 1742187 Siemens 3RA2150-4VA36-0AP0 3RA21504VA360AP0 potrošački razdjelnik Snaga motora bei 400 V 22 kW 690 V Nazivna struja 45 A

Opis

Unutarnji pogonski pretvarač bez napajanja, izravno uključivanje AC 400 V, veličina S2 35 ... 45 A AC 230 V, 50 Hz Vijčani priključak za montažu na gornjoj šipki (odnosi se i na vrstu zadataka 1) Vrsta zadatka 2, Iq = 150 kA 1NO + kontaktni kontakt SIRIUS 3RA21 za zaštitu i zaštitu Pokretanje motora. 3RA21 izravni pokretač je testirana i tvornica prethodno sastavljena kombinacija prekidača 3RV2 i 3RT2 kontaktora, koji su već potpuno spojeni i mehanički i električno spojeni. Oni su klimatski dokazani, odobreni diljem svijeta (npr. IEC i UL / CSA) i IE3 / IE4 spremni. 3RA2 punjači opterećenja dostupni su s AC i DC operacijom u veličinama S00, S0 i S2 s postavljanjem u rasponu od 0,14 do 65 A. Dostupni su u vijčanim i opružnim priključnim tehnologijama za montažu na DIN tračnicu, pričvršćenje vijaka i montažu na sabirnice od 60 mm. Osim toga, nudimo više od 40.000 drugih testiranih kombinacija pojedinih uređaja za zaštitu, prebacivanje i pokretanje različitih aplikacija do 630 A. Svi pribor 3RV2 prekidača i 3RT2 kontaktora su standardi za sve veličine i mogu se koristiti i za punila za opterećenje. Dodatni SIRIUS 3RV29 sustav za ulijevanje (za S00 i S0) znatno smanjuje napajanje ožičenja. Uređaji za napajanje 3RA21 zamjenjuju dokazanu 3RA11 seriju. Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.

Ovaj tekst je strojno preveden.
