Name: Schneider Electric servomotor SH31402P1BA4100 SH31402P1BA4100 19.5 Nm
Brand: Schneider Electric
SKU: 3756952
Availability: BackOrder

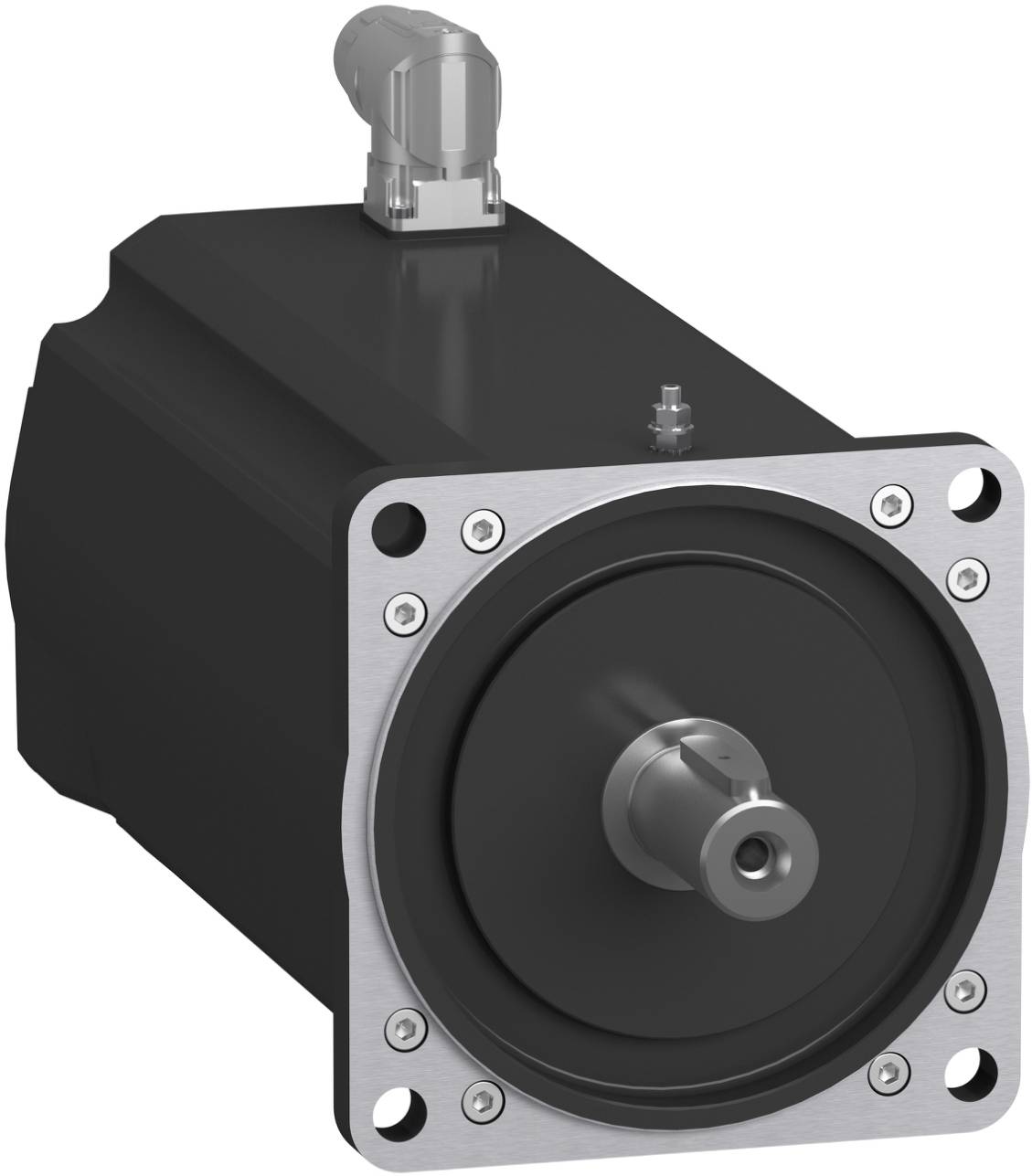

Schneider Electric servomotor SH31402P1BA4100 SH31402P1BA4100 19.5 Nm-0

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostupno uskoro

Broj

kom. - zaliha Njemačka

Ukupno (4.935,00 € / komad)

4.935,00 €

uklj. PDV

samo 110,65 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Broj faza: 3
Dizajn kraja osovine: drugi
Dizajn: ostalo
Ciklus opterećenja: ostalo
Nazivna frekvencija: 50-60 Hz
Nazivni napon: 230 V
Radna temperatura: -15-120 °C
Prikladno za regulaciju frekvencije: ne
Intrinzična sigurnost (IS): bez
Klasa izolacije prema IEC-u: ostala
Omjer momenta prevrtanja: 60,1
Način hlađenja: drugi
Sa zaštitom od kondenzacije: ne
S otpornikom s pozitivnim temperaturnim koeficijentom (PTC): ne
S detektorom otpornog termometra (RTD): ne
Klasa energetske učinkovitosti motora: ostalo
Vrsta napona: AC
Materijal kućišta: ostalo
Kapacitet preopterećenja: ne

Vrsta proizvoda: servomotor

Mjere prirubnice: 140 mm

Zadržajni moment: 19.5 Nm

Proizvođač-br. dijela: SH31402P1BA4100

Tip: SH31402P1BA4100

Faze: 3

Nazivna snaga: 3.9 kW

: IP65

Maks. temperatura okoline: 120 °C

Min. temperatura okoline: -15 °C

Izvedba: Other

Broj polova: 5

: Other

: AC

: 230 V

: 3

: Other

: 5

: Other

: 50-60 Hz

: -15-120 °C

: IP65

: Other

: 60.1

: FALSE

: FALSE

: None

: FALSE

: Other

: Other

: Other

: FALSE

: Other

: FALSE

UKCA: nije bitno

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3756952 Schneider Electric servomotor SH31402P1BA4100 SH31402P1BA4100 19.5 Nm

Upute za rad i sigurnost

Upute za rad i sigurnost 3756952 Schneider Electric servomotor SH31402P1BA4100 SH31402P1BA4100 19.5 Nm

Opis

Lexium SH3 servo motor za automatizaciju temeljenu na kretanju s PacDrive 3. Ova serija AC servomotora ima niski moment inercije rotora, što omogućuje veliko ubrzanje za dinamičke primjene. Zahvaljujući tehnologiji namotavanja, postiže se veća gustoća snage u kompaktnom dizajnu. Ovaj servo ima dimenziju prirubnice od 140 mm i duljinu motora od 2 sloja. Njegovo namatanje je optimizirano za okretni moment i brzinu. Ima kontinuirani okretni moment pri zastoju od 19,5 Nm i vršni okretni moment od 60,1 Nm. Nazivna brzina ovisna o naponu doseže 3000 o/min pri nazivnoj snazi do 3,9 kW. Kraj osovine je opremljen ključem. Apsolutni enkoder je dizajniran kao višeokretni s visokom rezolucijom od 18 bita i prijenosom putem DSL-a. Nema integriranu kočnicu za držanje. Spajanje se ostvaruje hibridnim kabelom za OMC (One-Motor-Cable) s M40 konektorom na odgovarajuće Lexium 62 servo pogone. Osovina i kućište imaju stupanj zaštite IP65.

Ovaj tekst je strojno preveden.
