Schneider Electric IMDMFLK1 sigurnosni ispitivač

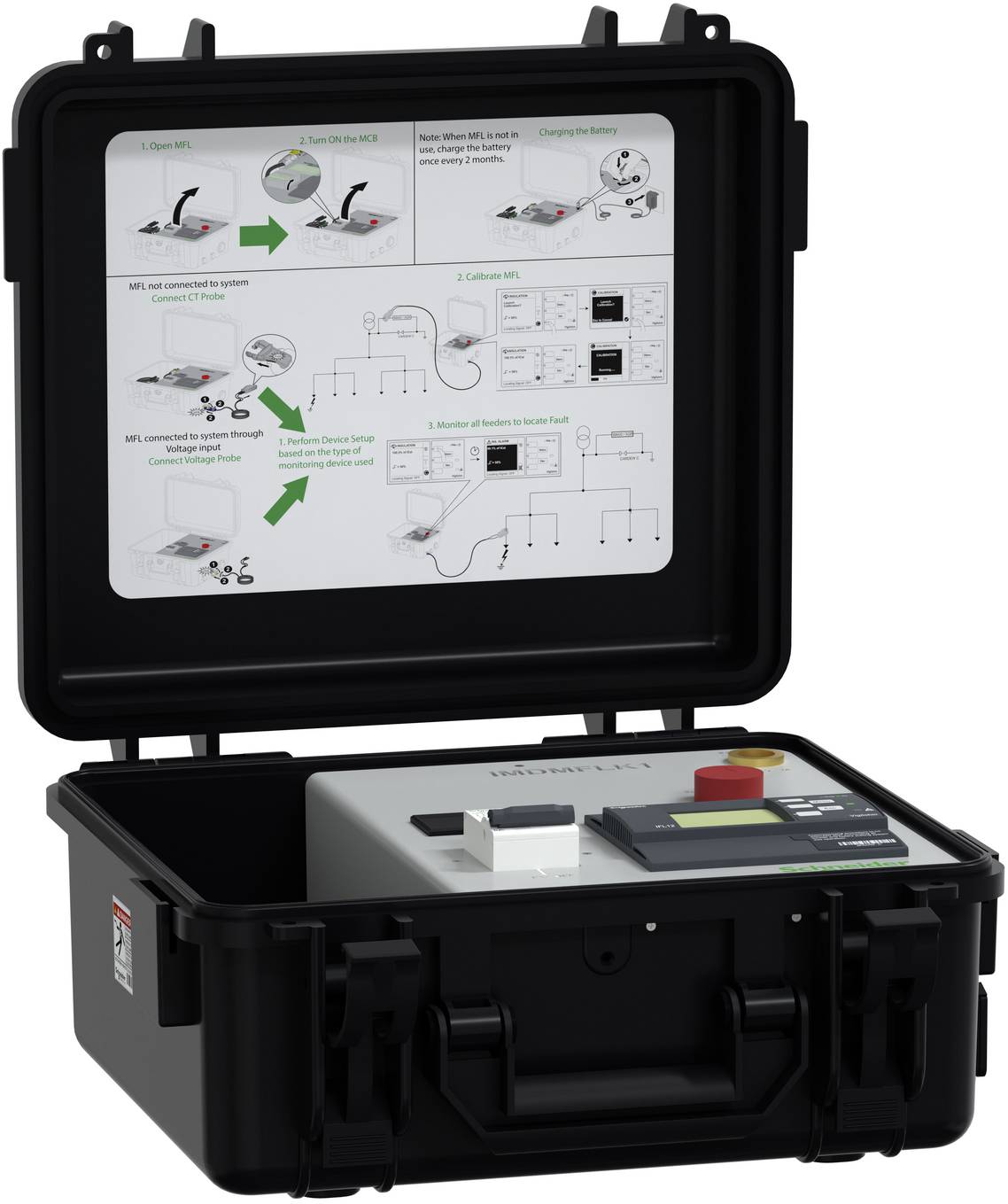

Mobilni Vigilohm komplet koristi se za praćenje i identifikaciju trajnih izolacijskih kvarova u neuzemljenim/IT električnim mrežama od glavnog dovodnog voda do razine napunjenosti. Mobilni lokator kvarova teži 7 kg, ima bateriju s 24 sata autonomije, mobilni je lokator kvarova sa zaslonom, kabelom za punjenje i spajanje odgovarajućih sondi te prekidačem za uključivanje/isključivanje. Komplet radi zajedno s jednom od tri posebne sonde za nadzor izolacije IMDCP15, IMDCP50 i IMDCP100 te zahtijeva signal koji osigurava IM400 ili XM300 CPI. Jedna od ovih sondi mora biti spojena na komplet kako bi se izmjerili i prikazali otpor i kapacitet opterećenja koje se prati. Kalibracija se prema zadanim postavkama izvodi s mjesta napajanja i traje 45 sekundi, dok se sva ostala mjerenja izvode unutar 20 sekundi, bez obzira radi li se o kabelu ili krajnjem opterećenju. Tri dostupne sonde dizajnirane su da budu svestrane, omogućujući korisniku da odabere najprikladnije rješenje za svoje neuzemljeno napajanje (IT sustave). Komplet ima za cilj biti jednostavan za upravljanje i prenosiv za različite instalacije, bez obzira sastoje li se od kratkih ili dugih kabela te jesu li to jednostavne ili složene IT instalacije uzemljenja. Kako bi se osigurala točnost mjerenja, imajte na umu da komplet i sonda IMDMFLK1 zahtijevaju signal s IM400 ili XM300 CPI. Omogućuje praćenje mreže s maksimalnim kapacitetom od 20µF pri ulaznom naponu od 1000V AC/DC kada nije spojena na mrežu, ili 440V AC/DC kada je spojena na mrežu. Baterija nudi 24 sata autonomije s vremenom punjenja od 7 sati, pomoćnim naponom od 24 VDC i potrošnjom energije od 4 W. Set za nadzor izolacije teži 7 kg i mjeri 340 mm u duljinu, 315 mm u visinu i 160 mm u širinu. Radna temperatura kreće se između -20°C i 45°C, a uređaj može tolerirati do 95% vlažnosti bez kondenzacije. Temperatura skladištenja je između -20°C i 60°C, a komplet je prikladan za maksimalnu nadmorsku visinu od 3000 m. Kućište je crno, dok je standardni lokator siv i prikazuje vrijednost putem LCD zaslona. IMDMFLK1 je certificiran prema IEC61010-1, IEC61010-2 i EN61326; to je uređaj kategorije III sa stupnjem onečišćenja 2. Kako bi se komplet ispravno koristio, prethodno je trebalo identificirati trajni kvar uzrokovan IM400, XM300 CPI ili IFL (ako je prisutan). Komplet se zatim mora kalibrirati na grani gdje je otkriven kvar -40 sekundi - a potom se podgrane mogu pratiti neovisno jedna o drugoj -20 sekundi-. Sveukupno, Vigilohmov mobilni set za lociranje kvarova sastoji se od tri mjerna kruga i kućišta s detektorom kvara izolacije. I omogućuju učinkovito postavljanje izolacijskih zahtjeva bez obzira na složenost vašeg neuzemljenog napajanja (IT sustavi). Ovaj komplet je prikladan za kratke ili duge IT mreže za uzemljenje, složene ili jednostavne mreže i omogućuje korisniku upravljanje onoliko izlaza koliko je potrebno.
