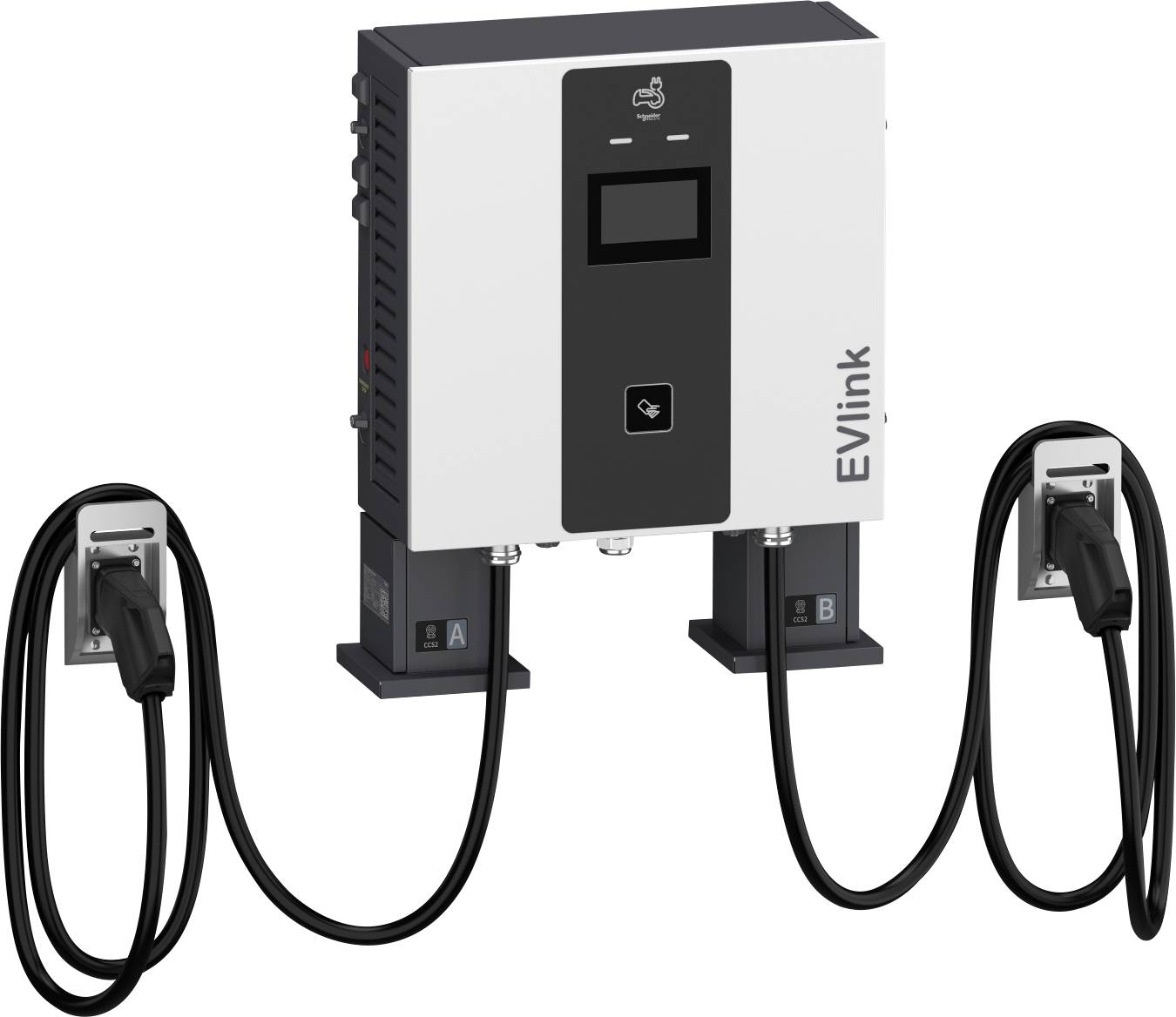

Schneider Electric EVD1S60TBBC7 Wallbox tip 2 60 kW RFID, NFC
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički podaci
- Presjek priključnog vodiča: 35-35 mm²
- Broj CEE utičnica: 0
- Broj zaštitnih prekidača struje tipa A: 2
- Broj prekidača struje diferencijala tipa B: 0
- Broj kućanskih električnih utičnica: 0
- Broj CHAdeMO spojnica za punjenje: 0
- Broj GB AC punjača: 0
- Broj mjesta za punjenje istosmjernom strujom (UK): 0
- Broj spojnica za punjenje tipa 1: 0
- Broj CCS spojnica za punjenje tipa 1: 0
- Broj spojnica za punjenje tipa 2: 0
- Broj CCS spojnica za punjenje tipa 2: 2
- Broj mjesta za punjenje: 2
- Broj utičnica za punjenje u Velikoj Britaniji: 0
- Broj utičnica za punjenje tipa 2: 0
- Broj utičnica za punjenje tipa 3: 0
- Vrsta priključka na strani sustava: trofazni
- Backend uključen u opseg isporuke: ne
- Upravljanje i konfiguracija putem aplikacije: ne
- Detekcija istosmjerne struje kvara: ne
- U skladu sa zakonom o kalibraciji: ne
- Ulazni napon: 380-415 V
- Izvoz povijesti punjenja: da
- Frekvencija: 50 Hz
- 5G bežični standard: ne
- Pogodno za dinamičko upravljanje opterećenjem: da
- Dostupna IFTTT podrška: ne
- Kompatibilno s Amazon Alexom: ne
- Kompatibilno s Apple HomeKitom: ne
- Kompatibilno s Google Assistantom: ne
- Kabel za punjenje koji se trajno može zaključati na stanici za punjenje: da
- Maks. DC izlazna struja: 200 A
- S zaslonom: da
- S mjeračem energije: da
- S kućnom priključnom kutijom (HAK): ne
- S integriranim čitačem RFID kartica: da
- S prekidačem: da
- S brojilom energije usklađenim s MID-om: ne
- S prekidačem na ključ: ne
- Vrsta montaže: Zid
- NFC (Komunikacija bliskog polja): da
- Verzija protokola za otvorene točke punjenja (OCPP): 1.6
- Uključi i napuni (ISO 15118): ne
- Otpornost na udarce: IK10
- Detekcija zavarivanja kontaktora: ne
- Integrirano upravljanje statičkim opterećenjem: da
- Umrežavanje putem LAN-a: da
- Mogućnost umrežavanja putem Wi-Fi-ja: da
- Materijal kućišta: Aluminij
- Vrsta proizvoda
Wallbox
- Autorizacija
RFID
NFC
- Utikač za punjenje
tip 2
- Snaga punjenja
60 kW
- Duljina kabela
7 m
IP55
IK10
ne
- Širina
802 mm
- Visina
1037 mm
- Dubina
339 mm
- Nazivna struja
200 A
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3763398 Schneider Electric EVD1S60TBBC7 Wallbox tip 2 60 kW RFID, NFC
Upute za rad i sigurnost
Upute za rad i sigurnost 3763398 Schneider Electric EVD1S60TBBC7 Wallbox tip 2 60 kW RFID, NFC
Opis

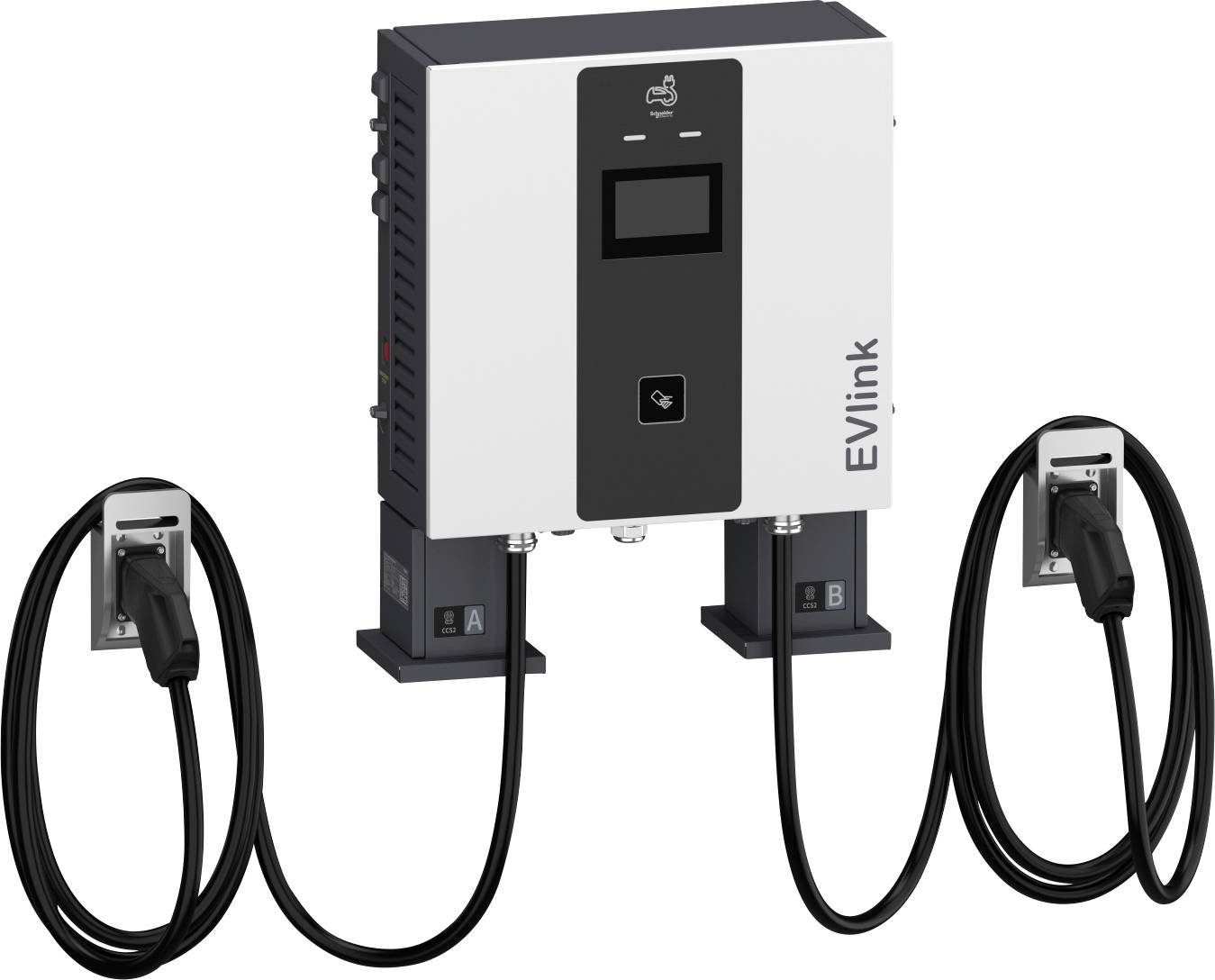

EVlink Pro DC brzi punjač s snagom punjenja od 60 kW i mogućnošću istovremenog punjenja dva vozila. Wallbox se automatski prilagođava stvarnim potrebama punjenja svakog vozila, koristeći punu dostupnu snagu punjenja kako bi se smanjilo vrijeme punjenja. Ima dva CCS2 priključka, svaki s kabelom od 7 m, ali nema sustav za upravljanje kabelima. Izlazni napon na mjestu punjenja: 150-1000 V DC, izlazna struja: maks. 200 A, veličina modula napajanja: 30 kW. Integrirana zaštita od kratkog spoja i preopterećenja, kao i prekidač za preostalu struju na DC priključku, zaštita od pregrijavanja, regulacija temperature, kategorija prenapona III. Za sigurno punjenje električnih vozila u skladu s IEC61851-1 ed.3 i IEC61851-23. Autorizacija punjenja putem RFID kartice, RFID čitač prema ISO/IEC 14443 tip A i B i ISO/IEC 15693, NFC čitač kompatibilan s oznakama tipa 1, 2, 4, 5. Podrška za čitače: MIFARE Ultralight, MIFARE Classic 1K/4K, MIFARE DESFire EV1/EV2, MIFARE Plus (kartice). Upravljanje putem višejezičnog 7-inčnog LCD zaslona; dostupni jezici: njemački, engleski, francuski, španjolski, norveški; ostali dostupni na zahtjev. Komunikacija s pozadinskim platformama i Ecostruxure EV Charging Expertom putem OCPP1.6j, mrežna veza putem WLAN-a, 4G-a ili Etherneta. Komunikacija s vozilom putem ISO15118/DIN700121. Zidna stanica za punjenje za vanjsku montažu, klasa zaštite IP55, otpornost na udarce IK10 (IK08 za zaslon), faktor snage 0,99 i učinkovitost 95% pri nominalnoj izlaznoj snazi. THDi maks. 5%, mrežni priključak trofazni na TT, TN-S/TN-CS i IT mrežu (s dodatnim izolacijskim transformatorom na napajanju), mrežni napon 400 V, ulazna struja 115 A. Dimenzije ŠxVxD: 1.204 mm x 1.303 mm x 339 mm, Težina: cca. 161 kg, Radna temperatura -30 do 50 °C, Relativna vlažnost 5-95%, Radna nadmorska visina do 2.000 m. Materijal kućišta: nehrđajući čelik, prednja boja: RAL 9003, stražnja i bočne ploče: PANTONE crna C. Standardi i norme: IEC/EN 61851-1 – Izdanje 3.0, IEC/EN 61851-23 – Izdanje 1.0, IEC/EN 62196-1 i 62196-3, EMC EN 61000-6-2 – Izdanje 2005 – EN 61000-6-4 – EMC klasa A. Radio certifikat. RFID/NFC: EN 300330 V2.1.1, 4G: EN 301908-13 V13.1.1, Wi-Fi: EN 300328 V2.2.2 – EN 301897. EMC radio oprema. EN 301489-1 V2.2.0, RFID/NFC: EMV EN 301489-3 V2.1.1, 4G: EMV EN 301489-52 V1.1.0, WiFi: EMV EN 301489-17 V2.1.5.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
