Name: Schneider Electric EVD1S180TBB stanica za punjenje tip 2 mode 4 300 A Broj priključaka 2 x 180 kW RFID
Brand: Schneider Electric
SKU: 3304623

Tehnički podaci

Vrsta proizvoda: stanica za punjenje

Autorizacija: RFID

Utikač za punjenje: tip 2

Način punjenja: mode 4

Struja punjenja: 300 A

Broj priključaka: 2 x

Snaga punjenja: 180 kW

Broj faza: 3 faze

Duljina kabela: 3.6 m

Širina: 1.050 mm

Visina: 2.202 mm

Dubina: 982 mm

Težina: 496 kg

Maks. temperatura: 50 °C

Min. temperatura: -30 °C

: Floor fastening

: 1050 mm

: 2202 mm

: 982 mm

: TRUE

: Steel

: 380-415.0 V

: IK10

: 50/60 Hz

: IP55

: 0

: 300 A

: 240-240.0 mm²

: 2

: FALSE

: 1

: 0

: 0

: 0

: 0

: 2

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: TRUE

: TRUE

: TRUE

: FALSE

: TRUE

: TRUE

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: 3-phase

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3304623 Schneider Electric EVD1S180TBB stanica za punjenje tip 2 mode 4 300 A Broj priključaka 2 x 180 kW RFID

Upute za rad i sigurnost

Upute za rad i sigurnost 3304623 Schneider Electric EVD1S180TBB stanica za punjenje tip 2 mode 4 300 A Broj priključaka 2 x 180 kW RFID

Opis

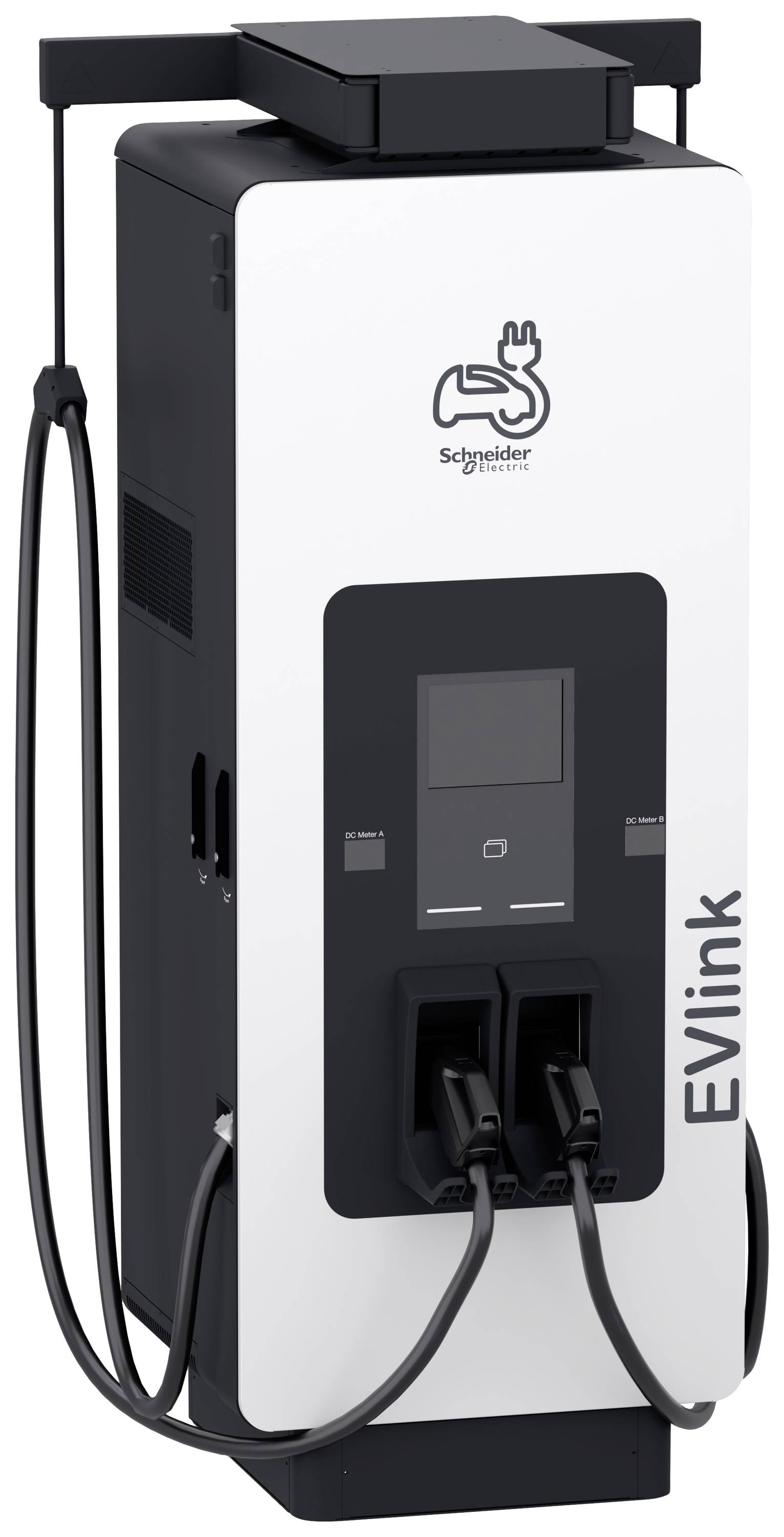

EVlink Pro DC brzi punjač snage punjenja od 180kW s mogućnošću punjenja dva vozila istovremeno. Stanica za punjenje automatski se prilagođava stvarnim potrebama punjenja svakog vozila i koristi punu dostupnu snagu punjenja kako bi vrijeme punjenja bilo što kraće. ima 2 CCS2 priključka, svaki s kabelom duljine 3,6 m uključujući sustav upravljanja kabelima. Izlazni napon na mjestu punjenja: 150-1000 V DC, izlazna struja: mx. 300A, veličina modula snage: 30kW. Integrirana zaštita od kratkog spoja i preopterećenja kao i prekidač diferencijalne struje na DC priključku, zaštita od pregrijavanja, regulacija temperature, prenaponska kategorija III, potrošnja u stanju mirovanja 90W, glasnoća 65dB (1m udaljenost od punionice). Za sigurno punjenje električnih vozila u skladu s IEC61851-1 ed.3 i IEC61851-23. Omogućavanje punjenja putem RFID kartice, RFID čitača prema ISO/IEC 14443 Tip A & B i ISO/IEC 15693, NFC čitač kompatibilan s oznakom tipa 1, 2, 4, 5. Podrška za čitače: MIFARE Ultralight, MIFARE Classic 1K/4K, MIFARE DESFire EV1/EV2, MIFARE Plus (kartice). Upravljanje putem višejezičnog LCD zaslona od 10,4 inča, dostupni jezici: njemački, engleski, francuski, španjolski, norveški, ostali na zahtjev. Komunikacija s backend platformama i Ecostruxure EV Charging Expert putem OCPP1.6j, mrežna veza putem WLAN-a, 4G ili Etherneta. Komunikacija s vozilom pomoću ISO15118/DIN700121. Podna punionica za vanjsku ugradnju, stupanj zaštite IP55, otpornost na udarce IK10 (IK08 za zaslon), faktor snage 0,99 i učinkovitost 94,5% pri nazivnoj izlaznoj snazi. THDi max 5%, 3-fazni mrežni priključak na TT, TN-S/TN-CS i IT mrežu (s dodatnim izolacijskim transformatorom na napajanju), mrežni napon 400V, ulazna struja 291A. Dimenzije ŠxVxD: 1050 mm x 2202 mm x 982 mm, težina: cca 496 kg, radna temperatura -30 do 50°C, rel. Vlažnost 5-95%, radna visina do 2000m. Materijal kućišta nehrđajući čelik, prednja boja RAL 9003, stražnja ploča i bočne ploče PANTONE crna C. Norme i standardi: CE, IEC/EN 61851-1 – izdanje 3.0, IEC/EN 61851-23 – izdanje 1.0, IEC/EN 62196- 1 i 62196-3, EMC EN 61000-6-2 – Izdanje 2005. – EN 61000-6-4 – EMC Klasa A. Radio certifikat. RFID/NFC: EN 300330 V2.1.1, 4G: EN 301908-13 V13.1.1, Wi-Fi: EN 300328 V2.2.2 – EN 301895. EMC radio oprema. EN 301489-1 V2.2.0, RFID/NFC: EMV EN 301489-3 V2.1.1, 4G: EMV EN 301489-52 V1.1.0, WiFi: EMV EN 301489-17 V2.1.3.

Ovaj tekst je strojno preveden.

Napomene

Pozor!
Snažni protočni bojler:
Za rad ovog bojlera potreban je visokonaponski priključak (trofazni AC priključak).
Za povezivanje i ugradnju snažnog protočnog bojlera potrebno je odobrenje mrežnog operatora; osim toga, to mogu izvesti samo mrežni operater ili instalacijska tvrtka upisana na popis instalatera mrežnog operatora.

Opis

EVlink Pro DC brzi punjač snage punjenja od 180kW s mogućnošću punjenja dva vozila istovremeno. Stanica za punjenje automatski se prilagođava stvarnim potrebama punjenja svakog vozila i koristi punu dostupnu snagu punjenja kako bi vrijeme punjenja bilo što kraće. ima 2 CCS2 priključka, svaki s kabelom duljine 3,6 m uključujući sustav upravljanja kabelima. Izlazni napon na mjestu punjenja: 150-1000 V DC, izlazna struja: mx. 300A, veličina modula snage: 30kW. Integrirana zaštita od kratkog spoja i preopterećenja kao i prekidač diferencijalne struje na DC priključku, zaštita od pregrijavanja, regulacija temperature, prenaponska kategorija III, potrošnja u stanju mirovanja 90W, glasnoća 65dB (1m udaljenost od punionice). Za sigurno punjenje električnih vozila u skladu s IEC61851-1 ed.3 i IEC61851-23. Omogućavanje punjenja putem RFID kartice, RFID čitača prema ISO/IEC 14443 Tip A & B i ISO/IEC 15693, NFC čitač kompatibilan s oznakom tipa 1, 2, 4, 5. Podrška za čitače: MIFARE Ultralight, MIFARE Classic 1K/4K, MIFARE DESFire EV1/EV2, MIFARE Plus (kartice). Upravljanje putem višejezičnog LCD zaslona od 10,4 inča, dostupni jezici: njemački, engleski, francuski, španjolski, norveški, ostali na zahtjev. Komunikacija s backend platformama i Ecostruxure EV Charging Expert putem OCPP1.6j, mrežna veza putem WLAN-a, 4G ili Etherneta. Komunikacija s vozilom pomoću ISO15118/DIN700121. Podna punionica za vanjsku ugradnju, stupanj zaštite IP55, otpornost na udarce IK10 (IK08 za zaslon), faktor snage 0,99 i učinkovitost 94,5% pri nazivnoj izlaznoj snazi. THDi max 5%, 3-fazni mrežni priključak na TT, TN-S/TN-CS i IT mrežu (s dodatnim izolacijskim transformatorom na napajanju), mrežni napon 400V, ulazna struja 291A. Dimenzije ŠxVxD: 1050 mm x 2202 mm x 982 mm, težina: cca 496 kg, radna temperatura -30 do 50°C, rel. Vlažnost 5-95%, radna visina do 2000m. Materijal kućišta nehrđajući čelik, prednja boja RAL 9003, stražnja ploča i bočne ploče PANTONE crna C. Norme i standardi: CE, IEC/EN 61851-1 – izdanje 3.0, IEC/EN 61851-23 – izdanje 1.0, IEC/EN 62196- 1 i 62196-3, EMC EN 61000-6-2 – Izdanje 2005. – EN 61000-6-4 – EMC Klasa A. Radio certifikat. RFID/NFC: EN 300330 V2.1.1, 4G: EN 301908-13 V13.1.1, Wi-Fi: EN 300328 V2.2.2 – EN 301895. EMC radio oprema. EN 301489-1 V2.2.0, RFID/NFC: EMV EN 301489-3 V2.1.1, 4G: EMV EN 301489-52 V1.1.0, WiFi: EMV EN 301489-17 V2.1.3.

Ovaj tekst je strojno preveden.
