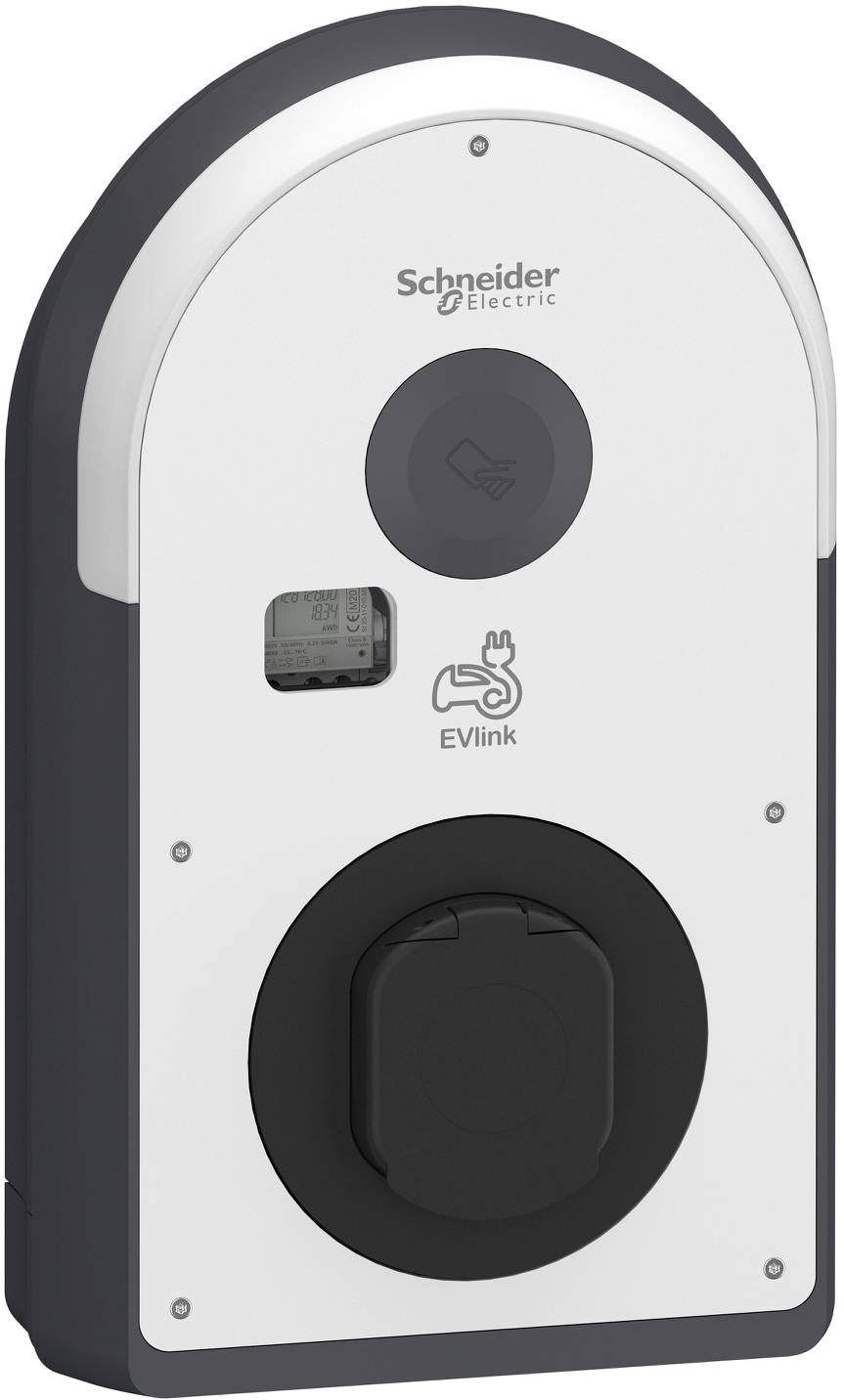

Schneider Electric EVB3I22N40M Wallbox tip 2 mode 3 Broj priključaka 1 x 22 kW RFID, NFC
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički podaci
- Vrsta proizvoda
Wallbox
- Autorizacija
RFID
NFC
- Utikač za punjenje
tip 2
- Način punjenja
mode 3
- Broj priključaka
1 x
- Snaga punjenja
22 kW
- Broj faza
3 faze
- Nazivni napon
380 V
IP55
- Boja
višebojna

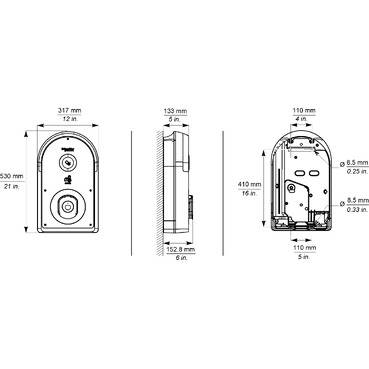

- Širina
317 mm
- Visina
529 mm
- Dubina
153 mm
- Težina
7.5 kg
- Maks. temperatura
40 °C
- Min. temperatura
-25 °C
Wall mounting
317 mm
529 mm
153 mm
FALSE
Plastic
22 kW
380-415 V
IK10
50/60 Hz
IP55
0
10-10 mm²
1
FALSE
0
0
22 kW
0
0
0
0
1
0
0
0
0
0
0
TRUE
FALSE
FALSE
FALSE
TRUE
TRUE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
TRUE
FALSE
FALSE
TRUE
1.6
FALSE
TRUE
FALSE
TRUE
TRUE
FALSE
FALSE
FALSE
TRUE
3-phase
TRUE
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3342446 Schneider Electric EVB3I22N40M Wallbox tip 2 mode 3 Broj priključaka 1 x 22 kW RFID, NFC
Upute za rad i sigurnost
Upute za rad i sigurnost 3342446 Schneider Electric EVB3I22N40M Wallbox tip 2 mode 3 Broj priključaka 1 x 22 kW RFID, NFC
Upute za rad i sigurnost 3342446 Schneider Electric EVB3I22N40M Wallbox tip 2 mode 3 Broj priključaka 1 x 22 kW RFID, NFC
Upute za rad i sigurnost 3342446 Schneider Electric EVB3I22N40M Wallbox tip 2 mode 3 Broj priključaka 1 x 22 kW RFID, NFC
Upute za rad i sigurnost 3342446 Schneider Electric EVB3I22N40M Wallbox tip 2 mode 3 Broj priključaka 1 x 22 kW RFID, NFC
Upute za rad i sigurnost 3342446 Schneider Electric EVB3I22N40M Wallbox tip 2 mode 3 Broj priključaka 1 x 22 kW RFID, NFC
Upute za rad i sigurnost 3342446 Schneider Electric EVB3I22N40M Wallbox tip 2 mode 3 Broj priključaka 1 x 22 kW RFID, NFC
Upute za rad i sigurnost 3342446 Schneider Electric EVB3I22N40M Wallbox tip 2 mode 3 Broj priključaka 1 x 22 kW RFID, NFC
Informacije
Informacije 3342446 Schneider Electric EVB3I22N40M Wallbox tip 2 mode 3 Broj priključaka 1 x 22 kW RFID, NFC
List s podacima o mogućnosti popravka/trajnosti 3342446 Schneider Electric EVB3I22N40M Wallbox tip 2 mode 3 Broj priključaka 1 x 22 kW RFID, NFC
Izjava o sukladnosti
Izjava o sukladnosti 3342446 Schneider Electric EVB3I22N40M Wallbox tip 2 mode 3 Broj priključaka 1 x 22 kW RFID, NFC
Izjava o sukladnosti 3342446 Schneider Electric EVB3I22N40M Wallbox tip 2 mode 3 Broj priključaka 1 x 22 kW RFID, NFC
Izjava o sukladnosti 3342446 Schneider Electric EVB3I22N40M Wallbox tip 2 mode 3 Broj priključaka 1 x 22 kW RFID, NFC
Izjava o sukladnosti 3342446 Schneider Electric EVB3I22N40M Wallbox tip 2 mode 3 Broj priključaka 1 x 22 kW RFID, NFC
Izjava o sukladnosti 3342446 Schneider Electric EVB3I22N40M Wallbox tip 2 mode 3 Broj priključaka 1 x 22 kW RFID, NFC
Izjava o sukladnosti 3342446 Schneider Electric EVB3I22N40M Wallbox tip 2 mode 3 Broj priključaka 1 x 22 kW RFID, NFC
Opis
EVlink Pro AC zidna kutija u dizajnu sukladnom sa zakonom o kalibraciji s utičnicom tipa 2 s poklopcima. Za upotrebu u javnim garažama ili parkiralištima, za unutarnju ili vanjsku montažu na zid, na EVlink Stele (EVA1PBS1 / EVA1PBS2) ili u metalnom kompletu (EVA1RWKS1 / EVA1RFKS1 / EVA1RFKS2). Punjenje u načinu rada 3 prema IEC 61851-1, 3 faze s maksimalnom snagom punjenja od 22 kW, utičnica tipa 2. S integriranim mjeračem u skladu s njemačkim zakonom o kalibraciji, detekcija preostale struje 6 mA DC (omogućuje korištenje uređaja za preostalu struju tipa A). Digitalni ulazi: 1 za privremeno ograničenje struje, 1 za odgođeno/obustavljeno punjenje, 1 za detekciju prisutnosti električnog vozila. Kontroler pristupa putem NFC / RFID čitača. NFC čitač 13,56 MHz kompatibilan s karticama tipa 1, 2, 4 i 5, RFID čitač: U skladu s protokolima ISO/CEI 14443 A i B te ISO/CEI 15693, kompatibilan s Mifare Ultralight, Mifare Classic, Mifare Plus karticama. Informacije za korisnika i statusne poruke putem jasno vidljivog LED luka, puštanje u rad Wallboxa putem eSetup aplikacije putem Bluetootha. Komunikacijski standardi: Bluetooth, 2 Ethernet porta (1 za lančano povezivanje), Modbus serijski, Modbus TCP, OCPP 1.6J za spajanje na pozadinski sustav i sustav upravljanja opterećenjem EcoStruxure EV Charging Expert. Dodatna oprema: Wi-Fi modul (EVA1MW), modemski modul (EVA1MS i EVA1MM), ISO 15118 modul (EVA1M8), koji se može priključiti na kontroler punjenja. Boja stanice za punjenje: Kućište: Tamno siva RAL 7016 i crna RAL 9005, Prednji poklopac: Bijela RAL 9003. Dimenzije ŠxVxD: 317x529x153mm, Težina: 7,5 kg, Materijal: polikarbonat tretiran UV zračenjem. Otpornost na udarce IK10, klasa zaštite IP55, radna temperatura -25 do 40°C, temperatura skladištenja -40 do 80°C, radna nadmorska visina maks. 2000 m bez smanjenja snage, relativna vlažnost zraka 5 do 95%, potrošnja energije 10 W. Sustav uzemljenja: TT, TN(S) ili TN(C)(S), IT kompatibilan s dodatnim izolacijskim transformatorom u napajanju. Norme i standardi: CE, EV Spremno, IEC/EN 61851-1 izdanje 3.0, IEC/EN 62196-1 izdanje 2.0, IEC/EN 62196-2 izdanje 1.0, EN 61000-6-2: 2019, EN 61000-6-3:2007 + A1:2011, IEC 60884-1 i NF-C 61314.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Napomene
- Bluetooth® je registrirani zaštitni znak tvrtke Bluetooth SIG, Inc.
Pozor!
Snažni protočni bojler:
Za rad ovog bojlera potreban je visokonaponski priključak (trofazni AC priključak).
Za povezivanje i ugradnju snažnog protočnog bojlera potrebno je odobrenje mrežnog operatora; osim toga, to mogu izvesti samo mrežni operater ili instalacijska tvrtka upisana na popis instalatera mrežnog operatora.
