scaleo systems relejna ploča 1 St. Typ 24V 2 prebacivanje 24 V/DC

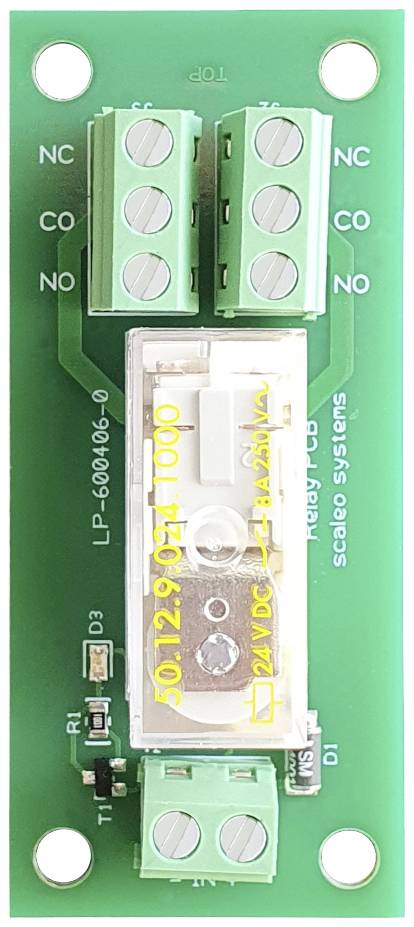

'Zelena tiskana pločica s relejem, četiri priključne stezaljke i centralnim žutim modulom. Gore i dolje po dvije rupe za vijke.'

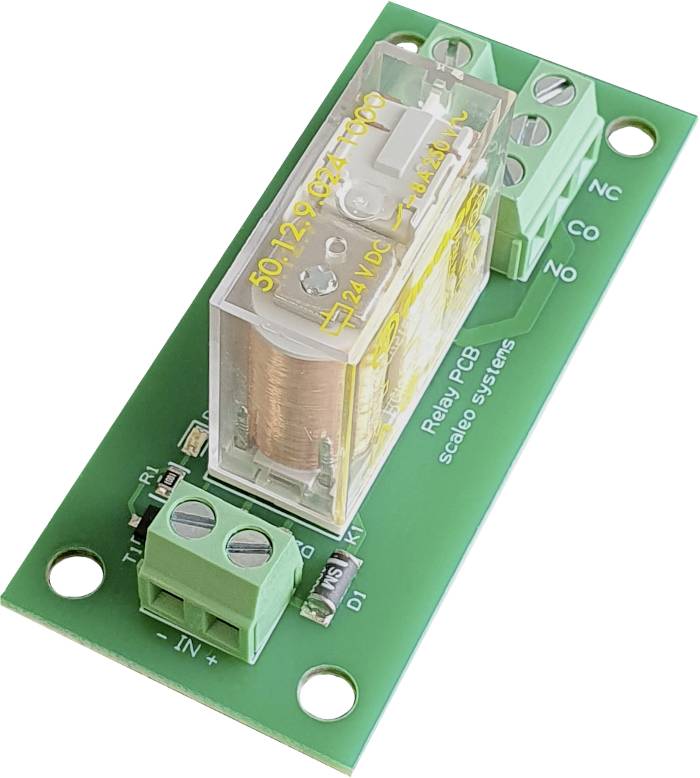

Zelena tiskana pločica s prozirnim relejem u sredini, na kojoj piše '50.12' i '24 VDC'. Ima zelene priključne stezaljke na oba kraja.

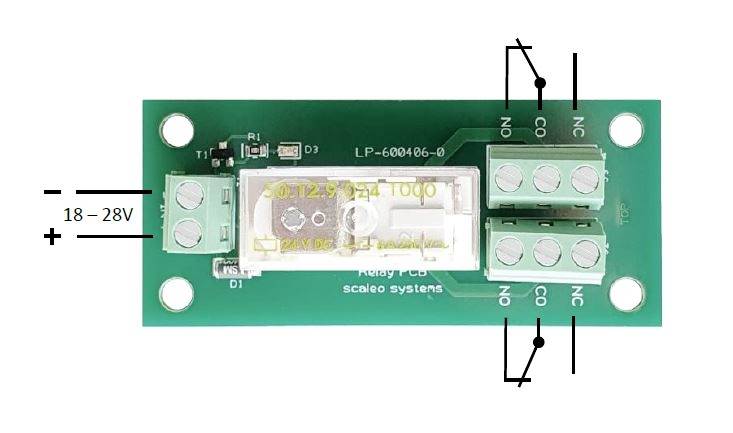

Relejska kartica sa zelenom pločicom, prikazana s priključcima za 18-28V te otvorenim i zatvorenim kontaktima strujnog kruga.
'Električna shema tiskane pločice dimenzija 72,88 mm x 31,5 mm. Prikazuje dva pravokutna komponenta, četiri okrugla učvršćivača i priključke CN1, CN2.'
1/4
Vrsta proizvoda
relejna ploča
Radni napon
24 V/DC
Vrsta kontakta
2 prebacivanje
Priključak
vijčana stezaljka
Tip
Typ 24V
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Dostava čet,29.10.
34 kom. - zaliha Njemačka
Broj
Ukupno (42,99 € / komad)
42,99 €
prav.tax.untaxed uklj. PDV
 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatnih troškova isporuke
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

scaleo systems relejna ploča 1 St. Typ 24V 2 prebacivanje 24 V/DC

  • Statusni LED zaslon
  • Ulazni napon 18 – 28VDC s vijčanim stezaljkama
  • Prisilno vođeni sigurnosni relej s 2 bespotencijalna preklopna kontakta
  • LED zaslon crveni
  • Raspon temperature: 0 do 50°C (temperatura skladištenja: -40 do + 70°C)
  • Okruženje ugradnje: za suhe unutarnje prostore
  • Dimenzije: 52,5 x 48 x 25 mm
  • Ovaj tekst je strojno preveden.

Tehnički podaci

Vrsta proizvoda

relejna ploča

Tip

Typ 24V

Radni napon

24 V/DC

min. pogonski napon

18 V/DC

Pogonski napon maks.

28 V/DC

Pogonski napon

18 - 28 V/DC

Kanali

1

Vrsta kontakta

2 prebacivanje

Preklopni napon (maks.)

250 V/AC

Prebacivanje struje (maks.)

6 A

Priključak

vijčana stezaljka

Sadržaj

1 St.

Težina

30 g

Maks. temperatura

+70 °C

Min. temperatura

-40 °C

Dužina

31.5 mm

Širina

72 mm

Visina

26.5 mm

dim.

(D x Š x V) 31.5 x 72 x 26.5 mm

RoHS-konforno

Da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2999017 scaleo systems relejna ploča 1 St. Typ 24V 2 prebacivanje 24 V/DC

Upute za rad i sigurnost

Upute za rad i sigurnost 2999017 scaleo systems relejna ploča 1 St. Typ 24V 2 prebacivanje 24 V/DC

Opis

Izvedba

  • 4 rupe za vijke

Zahtjevi za sustav

  • 18-28V/DC
