Rohde & Schwarz R&S®UDS500 stolni multimetar digitalni grafički zaslon, za pohranu podataka CAT II 300 V, CAT I 1000 V

Kompaktni digitalni multimetri iz obitelji R&S®UDS razvijeni su za opću primjenu i upotrebu u proizvodnoj liniji. Poznati po svojoj svestranosti i preciznosti, multimetri mogu istovremeno prikazivati tri mjerne funkcije, optimizirajući postupke ispitivanja. Uz standardnih 12 mjernih funkcija, multimetri nude integrirane statističke i matematičke funkcije, kao i intuitivno korisničko sučelje za glatko i učinkovito testiranje.

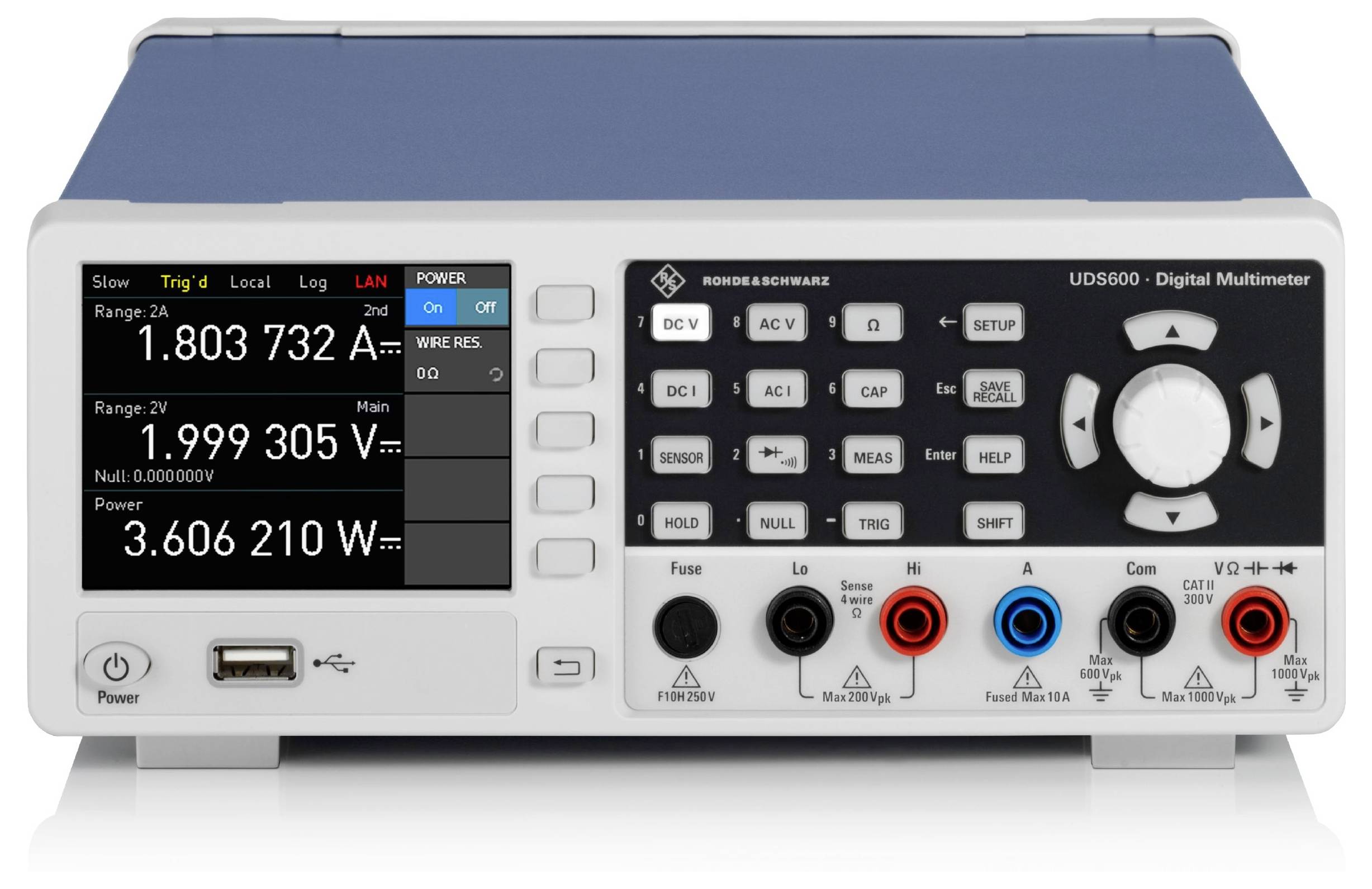

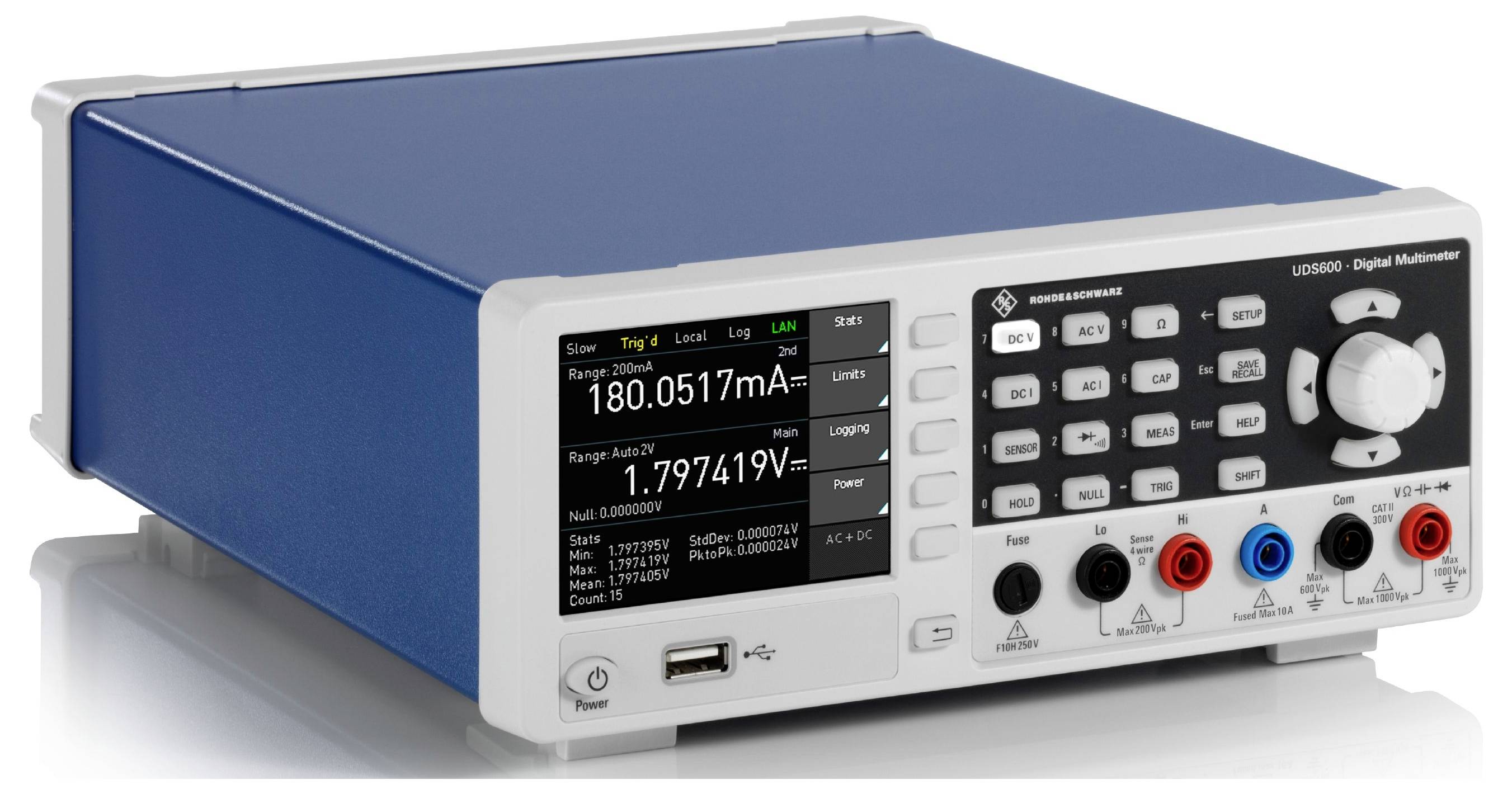

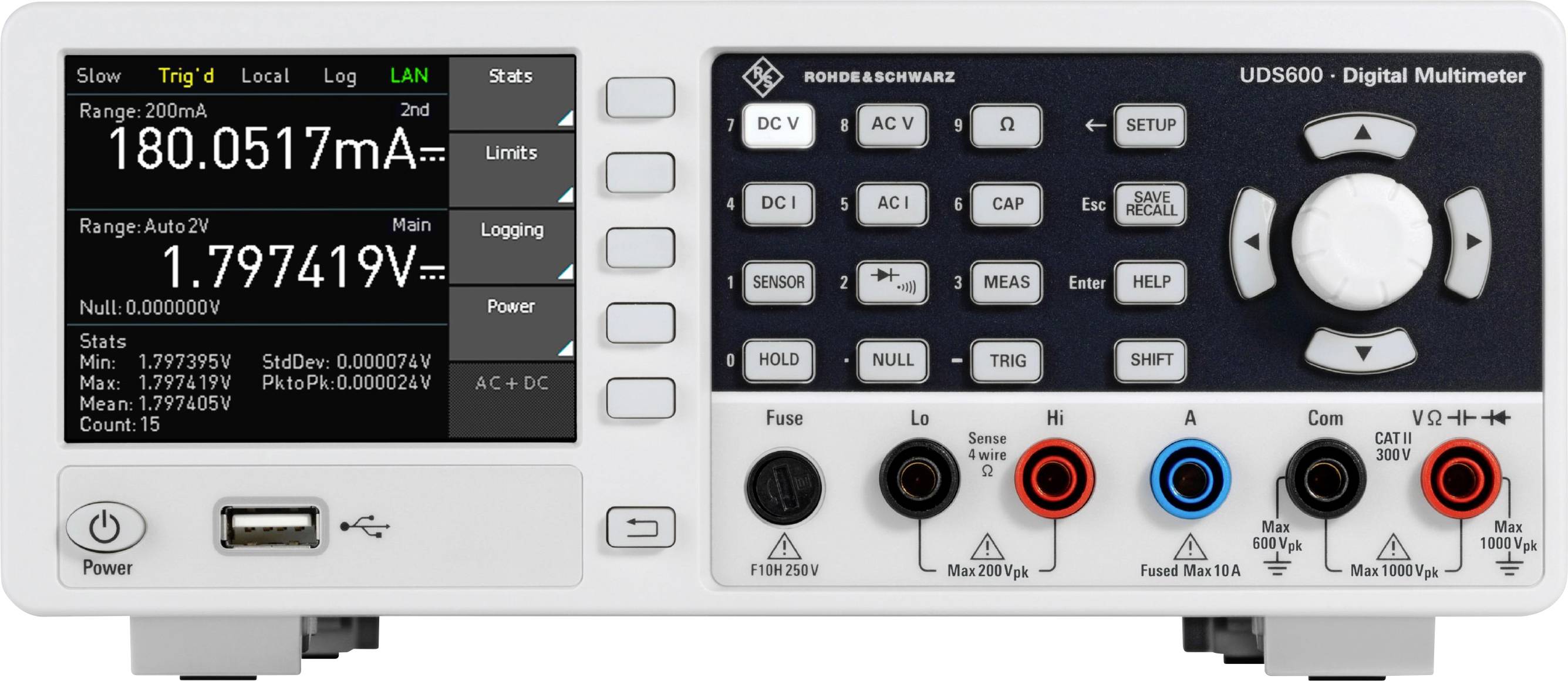

Točnost, brzina i jednostavnost korištenja ključni su za digitalne multimetre. Instrumenti su neophodni za rješavanje problema u strujnim krugovima, testiranje komponenti i validaciju sustava. Obitelj digitalnih multimetara R&S®UDS snažno je rješenje i uključuje 5½- i 6½-znamenkaste multimetre prilagođene za laboratorijska i proizvodna ispitivanja. Veliki zaslon može istovremeno prikazivati tri vrijednosti i lako se čita s udaljenosti.

Oba modela su u potpunosti opremljena bitnim mjernim funkcijama za sva ispitna okruženja. Korisnici mogu jednostavno navigirati između funkcija za testiranje DCV-a, DCI-a, ACV-a, ACI-a, frekvencije, otpora, temperature, kapaciteta, dioda i kontinuiteta. Priključci za očitavanje na prednjoj ploči podržavaju četverožična mjerenja koja zahtijevaju nisko/visoko naponsko povezivanje. Osnovne funkcije nadopunjene su funkcijama statističkog mjerenja i funkcijama graničnih ispitivanja. Korisnici mogu konfigurirati statističke parametre i postaviti granice mjerenja. Boje zaslona mijenjaju se kako bi označile prekoračenja granica: crvena za vrijednosti izvan granica, a zelena za vrijednosti unutar granica. Opcionalni ton pogreške može se uključiti i isključiti pomoću softverske tipke za signalizaciju.

Funkcija automatskog raspona eliminira potrebu za ručnim podešavanjem, a istovremeno poboljšava učinkovitost i smanjuje vrijeme ciklusa. Postavke uređaja mogu se praktično spremiti i vratiti pomoću funkcije spremanja i pozivanja.

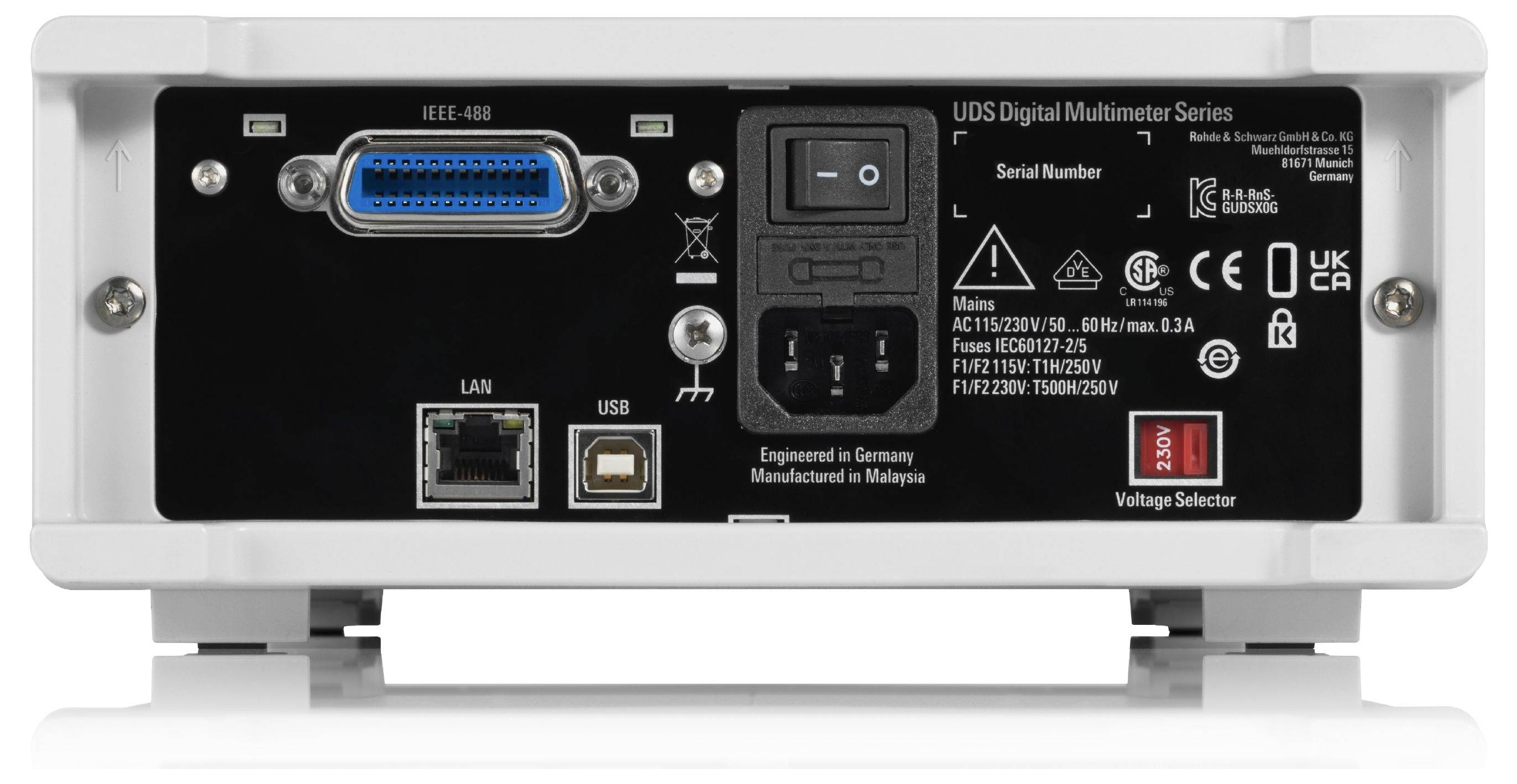

Svi instrumenti iz R&S®UDS obitelji mogu se daljinski upravljati putem Etherneta ili USB-a. Podržani su virtualni COM port i USB klasa za testiranje i mjerenje (TMC). Naredbe daljinskog upravljanja u skladu su sa SCPI standardima, a dostupni su i besplatni paketi upravljačkih programa za LabVIEW, LabWindows/CVI i IVI.net. Paketi omogućuju besprijekornu integraciju R&S®UDS instrumenata u postojeće sustave. Modeli R&S®UDS500-G i R&S®UDS600-G lako se uklapaju u R&S®HZC95 2 U 19" rackmount komplet, što ih čini idealnim za proizvodna okruženja.

Ovaj tekst je strojno preveden.
