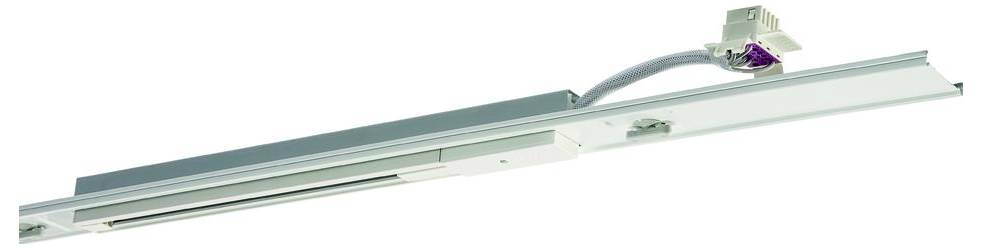

RIDI 1500156SW VLM-STS 1500-7 SW komponenta za visokonaponski sustav šina
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički podaci
- Visina: 58 mm
- Širina: 64 mm
- Materijal: Aluminij
- Boja: crna
- Razred zaštite: I
- Dužina: 1500 mm
- Površinska obrada: mat
- Pogodno za površinsku montažu: da
- Prikladno za ugradnju u zid: ne
- Prikladno za ovjes klatna: ne
- Oblik: pravokutni
- Fleksibilno: ne
- Broj grupa/faza: 3
- Kompatibilno s autobusom: da
- Vrsta proizvoda
komponenta za visokonaponski sustav šina
n.rel. (EENRPS00)
- UKCA
nije bitno
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 3546746 RIDI 1500156SW VLM-STS 1500-7 SW komponenta za visokonaponski sustav šina
Opis
Uložak modula sabirnice za montažu u VLTM montažnu šinu. Dodatni moduli VLM ... profilirani, izrađeni od pocinčanog, bijelo, srebrno (-SI) ili crno (-SW) presvučenog čeličnog lima. Rotacijski zatvarač za brzo otpuštanje s plastičnim premazom za pričvršćivanje na montažnu šinu. VLM moduli ... mogu se varijabilno postaviti između VLG ... nosača uređaja. Električni adapter za fleksibilno spajanje napajanja na montažnu šinu. Kodiranje u boji i optičko kodiranje za jednostavnu montažu. Mehaničko kodiranje za sprječavanje nepravilne montaže (zaštita od okretanja). Nosač opreme uključujući univerzalnu energetsku šinu, sustav s 5+2 vodiča (L1, L2, L3, N, SL plus dva upravljačka voda za DALI) za montažu reflektora s 3-faznim adapterom. Ljubičasta oznaka boje za ugradnju u VLTM-7 ili VLTM-11. Sve 3 faze su spojene. Odabir faze na adapteru reflektora. Može podnijeti opterećenja do 3 x 16A + 2 x 10A. Duljina nosača opreme 1500 mm, korisna duljina sabirnice L4 = 620 mm. Instalacija: Jednostavna ugradnja spajanjem za električni kontakt i mehaničko pričvršćivanje u sustavu montažnih šina LINIA integriranih u sustav. Mehaničko kodiranje za sprječavanje nepravilne montaže (zaštita od okretanja).
