Revopoint Trackit Optical Tracking 3D skener
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (6.479,00 € / komad)
6.479,00 €
sa PDV-om
Istaknuti proizvodi i detalji
Revopoint Trackit Optical Tracking 3D skener
- Skeniranje bez markera s optičkim praćenjem – markeri nisu potrebni.
- Dvostruki plavi laserski sustav za maksimalnu detaljnost na raznim površinama
- Automatska kalibracija putem dvoosnog gimbal-a za konstantnu preciznost
- Okvir od karbonskih vlakana – lagan, robustan i dizajniran za kontinuiranu industrijsku upotrebu
- Volumetrijska točnost do 0,02 mm + 0,04 mm × L (m)
- Integrirana RGB kamera za fotorealistično snimanje tekstura
- Kompatibilno sa softverom Revo Track, Revo Design i Revo Measure
Tehnički podaci
- Vrsta proizvoda
3D skener
- Izvor svjetla
laser
- Veličina skeniranja maks.
300 cm
- Veličina skeniranja min.
50 mm
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 3779707 Revopoint Trackit Optical Tracking 3D skener
Opis
Optički 3D skener za praćenje Revopoint Trackit
Precizno 3D skeniranje bez markera za industrijske primjene
Revopoint Trackit Optical Tracking 3D skener redefinira učinkovitost i preciznost u profesionalnom 3D skeniranju. S optičkim praćenjem, dvostrukom detekcijom plavog lasera i potpuno automatskom kalibracijom, omogućuje precizne, ponovljive rezultate - od malih komponenti do objekata velikog volumena. Idealno za obrnuti inženjering, kontrolu kvalitete i skeniranje u CAD tijekove rada u industriji, dizajnu i proizvodnji.
Ključne prednosti
Skeniranje bez markera: Optičko praćenje zamjenjuje markere i smanjuje napor pripreme.
Dvostruki plavi laser: Visoka razina detalja na širokom rasponu površina.
Automatska kalibracija: Dvoosni gimbal osigurava konstantnu točnost mjerenja.
Pogodno za industrijsku upotrebu: Lagan, krut okvir od karbonskih vlakana za kontinuirani rad.
Visoka produktivnost: Brzina mjerenja do 1,5 milijuna točaka/s.

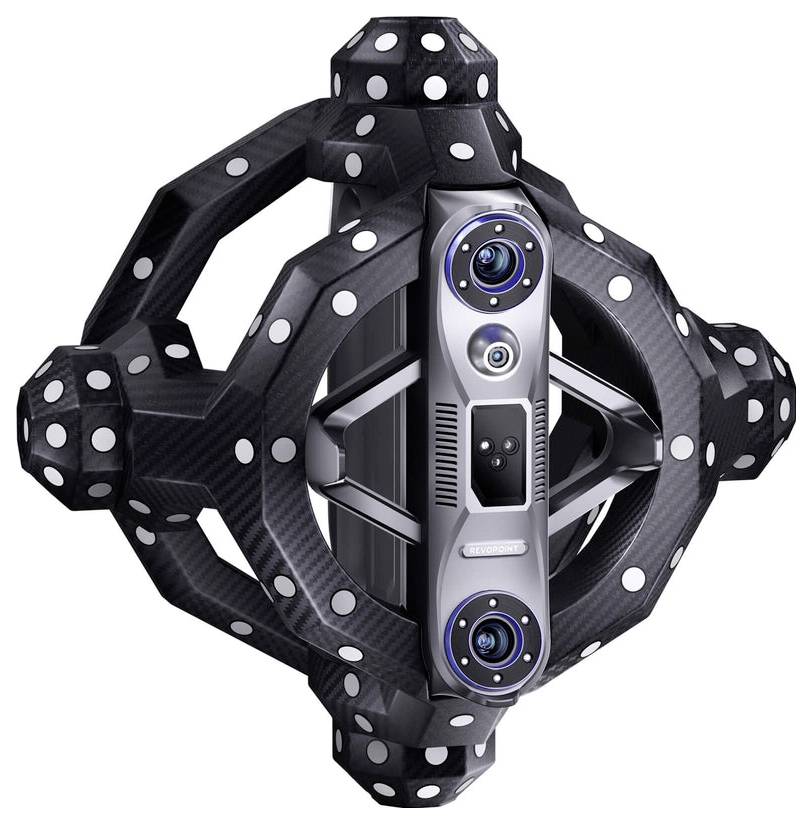

Dvostruki plavi laser za maksimalnu detaljnost
30 križnih lasera: Brzo otkrivanje područja - čak i na tamnim ili sjajnim materijalima bez prskanja.
Način rada s jednom linijom: Precizni detalji za rupe, praznine, zupčanike ili složene strukture.
Rezultat: detaljni 3D modeli s visokom površinskom vjernošću - idealni za CAD usporedbe i metrološke analize.
Automatska kalibracija - preciznost jednim dodirom gumba.
Dvoosni gimbal sustav potpuno automatski obavlja kalibraciju. Pogreške uzrokovane ručnom intervencijom su eliminirane; svako skeniranje se izvodi u optimalnim uvjetima. To štedi vrijeme i osigurava dosljednu točnost mjerenja.

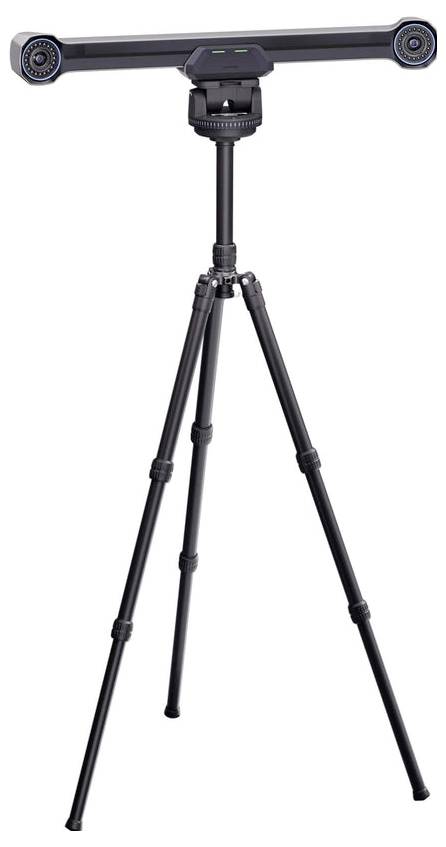

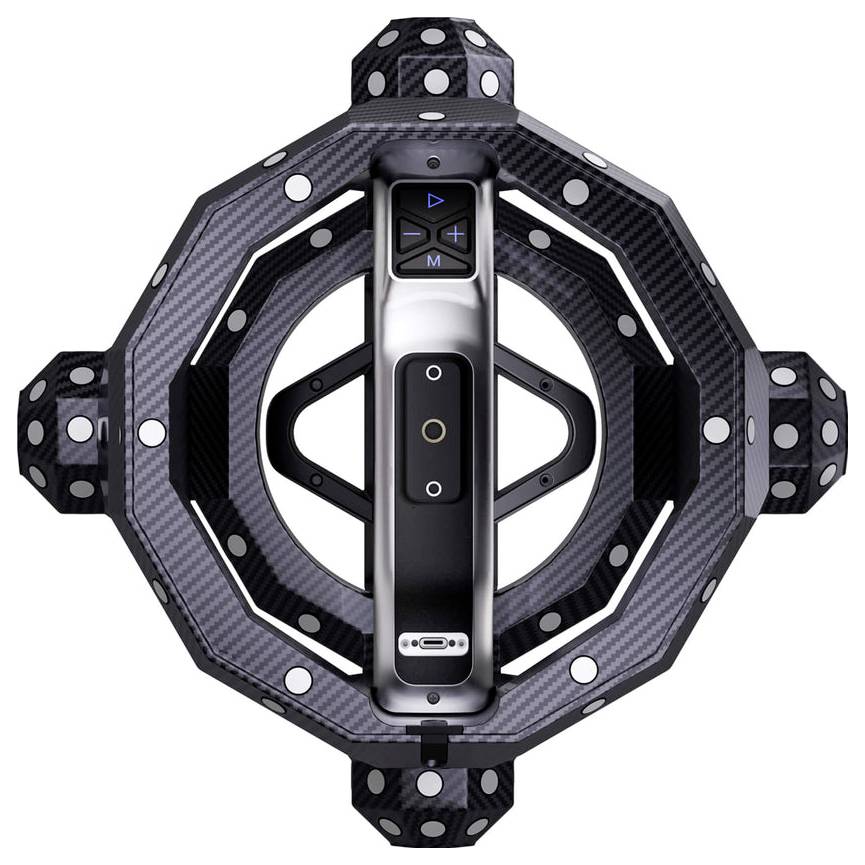

Lagan, robustan i pogodan za industrijsku upotrebu

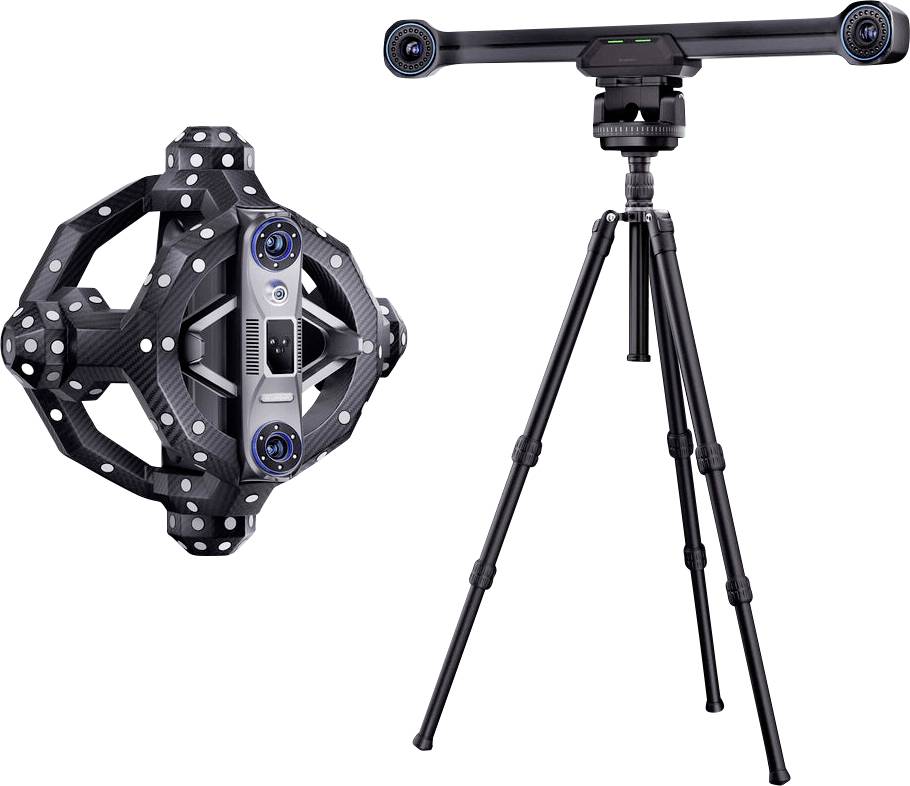

Skener je ugrađen u jednodijelni okvir od karbonskih vlakana - dimenzijski stabilan i torzijski krut. Modularni dizajn s priključnim kabelom od 6 m i pomičnom baznom stanicom omogućuje fleksibilno otkrivanje čak i velikih objekata bez gubitka točnosti.
Realistično snimanje tekstura
Integrirana RGB kamera visoke rezolucije stvara fotorealistične teksture. Podaci se mogu izravno koristiti u Revo Measure ili Revo Design za analizu, dokumentaciju ili CAD integraciju.
Snimanje boja: U stvarnom vremenu
Formati: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
Softverski ekosustav
Revo Track: Skenirajte, uređujte, kalibrirajte s pregledom uživo i optimizacijom u stvarnom vremenu.
Revo Design: CAD naknadna obrada (usporediva s QUICKSURFACE Lite) za pretvaranje podataka skeniranja u parametarske modele.
Revo Measure: Precizna mjerna tehnologija za kontrolu kvalitete (GD&T, dimenzijska inspekcija, volumen/površina, analiza odstupanja, izvoz izvješća o mjerenju).
Industrijska integracija - Trackit robotski 3D sustav za skeniranje
U kombinaciji sa šesteroosnim kolaborativnim robotom, Trackit omogućuje potpuno automatizirano 3D skeniranje složenih komponenti promjera do 0,5 m s točnošću do 0,05 mm. Idealno za serijska mjerenja, automatizirane procese testiranja i robotski potpomognutu proizvodnju.
Ovaj tekst je strojno preveden.
