Revopoint MetroY Ultra CMM Edition 3D skener

Revopoint MetroY Ultra 3D skener

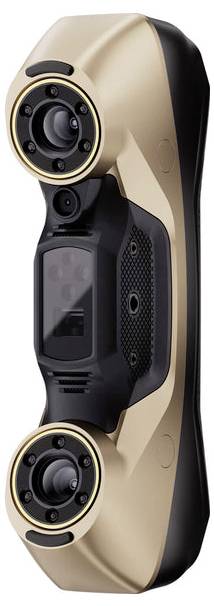

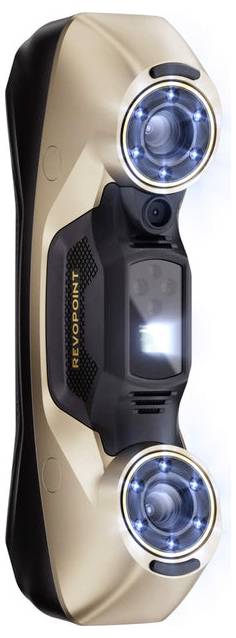

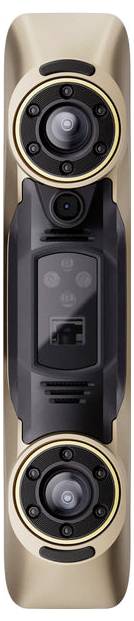

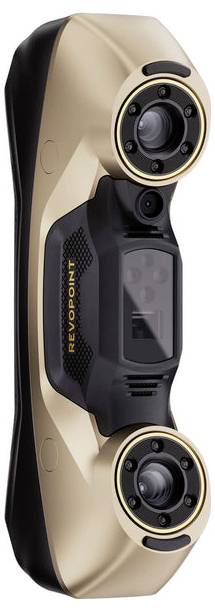

Revopoint MetroY Ultra je visokoprecizni 3D skener za beskontaktnu digitalizaciju malih do srednje velikih komponenti. Dizajniran za zadatke mjerenja, osiguranje kvalitete, obrnuti inženjering, brzu izradu prototipa i aditivnu proizvodnju, sustav kombinira lasersko skeniranje na bazi plavog svjetla sa strukturiranim svjetlom, velikom brzinom skeniranja i provjerljivom volumetrijskom točnošću. Zbog toga je skener posebno prikladan za industrijske primjene gdje su precizni 3D podaci, ponovljivi rezultati i robusni procesi testiranja ključni.

Razvijeno za precizna 3D mjerenja i industrijske procese testiranja
MetroY Ultra je dosljedno dizajniran za 3D tehnologiju mjerenja. Njegova volumetrijska točnost od 0,015 mm + 0,04 mm x L (m) omogućuje snimanje složenih geometrija za daljnja mjerenja, validaciju i donošenje odluka o proizvodnji. U kombinaciji s opcionalnom ili ovisnom o izdanju provjerom na licu mjesta, performanse skenera mogu se provjeriti i dokumentirati u stvarnom vremenu.

Ključne prednosti na prvi pogled
5 načina skeniranja plavim svjetlom za različite geometrije i površine komponenti
Volumetrijska točnost: 0,015 mm + 0,04 mm x L (m)
Velika brzina: do 90 fps
Visokoučinkovito prikupljanje podataka: do 3.000.000 točaka/s
Strukturirano svjetlo bez markera s do 7.000.000 točaka/s
Skeniranje tamnih ili sjajnih površina bez spreja za skeniranje u laserskim načinima rada
Bežično skeniranje putem Wi-Fi 6 mreže s povratnim informacijama uživo
Vanjsko lasersko skeniranje do 100.000 luksa
HD RGB kamera za 3D modele u boji
Revo Metro Scan softver za Windows i macOS
Revo Measure za certificirano 3D mjerenje i inspekciju u CMM izdanju

5 načina skeniranja za različite geometrije i površine
Revopoint MetroY Ultra koristi pet načina skeniranja plavim svjetlom za pouzdano snimanje različitih geometrija i površina komponenti. To omogućuje fleksibilnu prilagodbu skenera stvarnim zadacima testiranja i digitalizacije. Brzi način rada s 34 križne linije dizajniran je za brzo prikupljanje podataka na ravnim, sjajnim ili tamnim površinama. Način detalja s 15 paralelnih linija bilježi fine detalje, rubove i složene površinske strukture s iznimnom preciznošću. Način rada Duboke rupe s jednom linijom razvijen je za teško dostupna područja poput dubokih rupa, udubljenja, žljebova i mrežastih struktura.

Strukturirano svjetlo i automatski okretni tanjur za ponovljive rezultate
Za geometrije obratka s brojnim značajkama dostupan je način strukturiranog svjetla s punim poljem bez markera. To omogućuje brzu i preciznu digitalizaciju bez marker točaka, s do 7.000.000 točaka u sekundi. U kombinaciji s dvoosnim okretnim stolom, MetroY Ultra generira vrlo precizne, ponovljive 3D modele pritiskom na gumb. To je posebno važno za standardizirane postupke ispitivanja, serijske komponente i ponavljajuće zadatke digitalizacije. Za načine rada strukturiranog svjetla, uključujući automatsko okretanje, na tamnim ili sjajnim površinama potreban je sprej za skeniranje.

Provjerljiva točnost mjerenja i osiguranja kvalitete
MetroY Ultra nije samo 3D skener za snimanje geometrije, već alat za provjerljiva 3D mjerenja. Certificirana kuglična ploča od karbonskih vlakana omogućuje provjeru volumetrijske točnosti izravno na licu mjesta i u stvarnom vremenu. Softver uspoređuje skeniranje s individualnom metrološkom datotekom kuglične ploče, izračunava volumetrijsko odstupanje i potvrđuje performanse sustava. Ova je funkcija posebno važna za korisnike u osiguranju kvalitete, ispitnim laboratorijima, kontroli proizvodnje i bilo gdje drugdje gdje je potrebno da rezultati mjerenja budu sljedivi i standardizirani.

Razlika između standardnog i CMM izdanja
Standardno izdanje: Uključuje Revopoint MetroY Ultra 3D skener za visokoprecizno 3D skeniranje, obrnuti inženjering, digitalizaciju i prikupljanje industrijskih podataka.
CMM izdanje: Proširuje skener funkcijama za provjerljivo 3D mjerenje i profesionalni pregled.
Kuglasta ploča uključena: Samo CMM izdanje uključuje certificiranu kugličnu ploču od karbonskih vlakana za ispitivanje volumetrijske točnosti na licu mjesta u stvarnom vremenu.
Revo Measure uključen: CMM izdanje također uključuje jednogodišnju licencu za Revo Measure s PTB-certificiranim metrološkim algoritmima za standardizirane zadatke ispitivanja i mjerenja.
Standardno izdanje bez paketa za mjerenje: Kuglasta ploča i Revo mjerač nisu uključeni u standardnu verziju i po potrebi se moraju kupiti zasebno.
Za koga je prikladno: Standardno izdanje idealno je za 3D skeniranje, reverzni inženjering i pripremu digitalnih modela. CMM Edition je pravi izbor za osiguranje kvalitete, ispitivanje komponenti, izvješća o inspekciji i dokumentirane procese mjerenja.

Revo Measure za certificirano 3D mjerenje i inspekciju
CMM izdanje uključuje softver Revo Measure s jednogodišnjom licencom. Rješenje se temelji na PTB-certificiranim metrološkim algoritmima i podržava standardizirane procese ispitivanja za zahtjevne inženjerske i tijekove rada kontrole kvalitete. Iz snimljenih 3D podataka skeniranja mogu se izvesti provjerljiva mjerenja kako bi se precizno analizirala odstupanja između cilja i stvarnog stanja. Za potrebe dokumentacije i komunikacije mogu se izvesti profesionalna PDF izvješća s podacima mjerenja, dijagramima odstupanja i kartama boja.

Uključen besplatni softver Revo Metro Scan
Besplatni softver Revo Metro omogućuje vam izradu 3D skenova u četiri koraka: skeniranje, obrada, uređivanje i izvoz. Softver je dostupan za Windows i macOS te podržava izlaz u formatima PLY, OBJ, STL, ASC, 3MF, GLTF i FBX. Postavke granularnog skeniranja omogućuju ciljanu kontrolu akvizicije oblaka točaka. Tijekom procesa skeniranja, praćenje oblaka točaka u stvarnom vremenu osigurava da se nedostajuća područja odmah otkriju.

Fleksibilni tijekovi rada za 3D skeniranje, reverzni inženjering i aditivnu proizvodnju
Nakon prikupljanja podataka, sirovi podaci mogu se automatski obraditi ili ručno optimizirati pomoću alata za fuziju i umrežavanje. Za naknadnu obradu dostupne su funkcije odabira, čišćenja, zaglađivanja, pojednostavljenja i popunjavanja rupa. To omogućuje MetroY Ultra-u besprijekornu integraciju u digitalne tijekove rada oko 3D ispisa, CAD-a, obrnutog inženjeringa i aditivne proizvodnje.

Bežično skeniranje i povratne informacije uživo u stvarnom vremenu
Skener podržava bežično skeniranje putem Wi-Fi 6. Sken se u stvarnom vremenu prenosi na računalo čija se računalna snaga koristi. Istovremeno, slika uživo može se prikazati na terminalnom uređaju ili monitoru putem Revo Mirrora. To omogućuje trenutno prepoznavanje slijepih točaka ili nepotpunih područja i izravno ponovno skeniranje. Revo Mirror je kompatibilan sa sustavima Windows, macOS, iOS i Android.

Također pogodno za vanjsko lasersko skeniranje u teškim uvjetima osvjetljenja

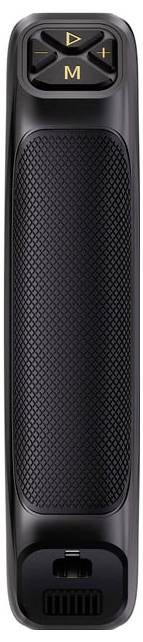

Revopoint MetroY Ultra je dizajniran za vanjsko lasersko skeniranje pod ambijentalnim svjetlom do 100.000 luksa. To znači da se sustav može koristiti i u zahtjevnim uvjetima osvjetljenja, na primjer tijekom skeniranja u blizini proizvodnje ili na otvorenom. Priloženi držač s baterijama omogućuje do 2,5 sata neprekidnog skeniranja i značajno proširuje raspon primjena.

Prave boje za šarene i realistične 3D modele
MetroY Ultra snima stvarne informacije o bojama i teksturama površine putem svoje integrirane HD-RGB kamere. To rezultira šarenim 3D modelima s visokim vizualnim učinkom. Ovi podaci o bojama mogu se koristiti i u Revo Measureu za prikaz izvješća o mjerenjima i evaluacija na živopisniji i profesionalniji način. To predstavlja jasnu dodanu vrijednost za primjene u razvoju proizvoda, dokumentaciji, vizualizaciji ili digitalnom arhiviranju.

Precizna kalibracija i skeniranje u CAD
U isporuci je i fotolitografska kalibracijska ploča koja osigurava točnost i pouzdanost skenera. Ova redovita kalibracija posebno je važna u profesionalnim okruženjima gdje su potrebni dosljedni rezultati skeniranja i ponovljiva mjerenja. Revo Design je dostupan za daljnju obradu 3D skeniranih podataka u CAD modele. Softver podržava uređivanje mreža, modeliranje slobodnog oblika, parametarsko modeliranje i kompletne tijekove rada skeniranja u CAD za obrnuti inženjering, razvoj proizvoda i industrijski dizajn.
