Name: Reely poliacetal čeoni zupčanik Tip modula: 1.0 Promjer bušotine: 12 mm Broj zubaca: 100
Brand: Reely
SKU: 1515599
Availability: InStock

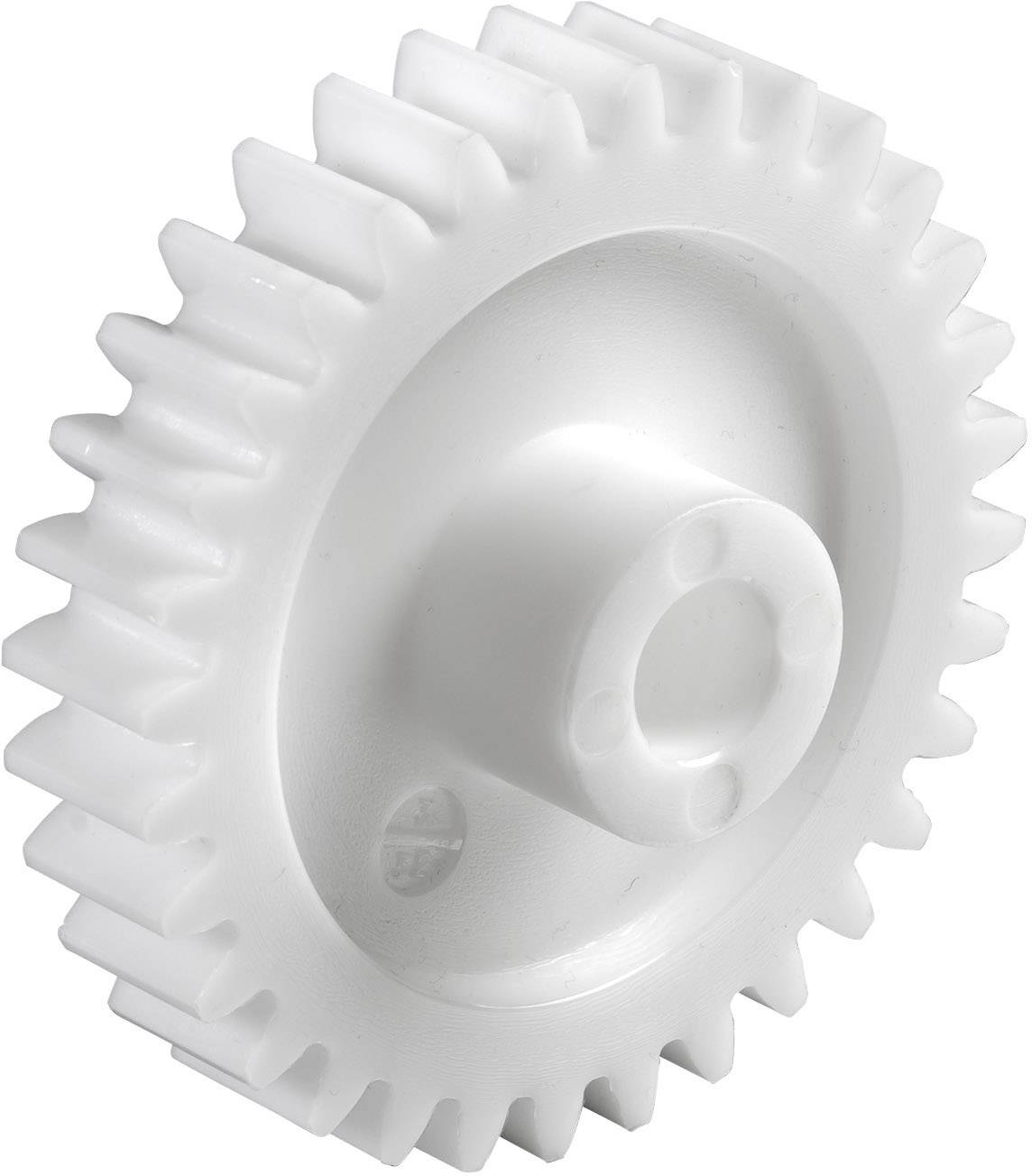

Jedan jedini, bijeli zupčanik s jasno vidljivim zubima i rupom u sredini, na neutralnoj pozadini.

Tehnički nacrt dijela s dvostrukom prirubnicom s dimenzijskim oznakama. Dimenzije su naznačene u širini, visini i duljini prirubnice.

1/2

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pet,30.10.

40 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (20,99 € / komad)

20,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Okretni zupčanik izrađen od poliacetalnog modula 1.0

Iznimna čvrstoća

Tehnički podaci

Vrsta proizvoda: čeoni zupčanik

Tip modula: 1.0

Materijal: poliacetal

Broj zubaca: 100

Bušotina - Ø: 12 mm

dk: 102 mm

D: 24 mm

c: 4.6 mm

d: 12 mm

b: 9 mm

L: 18 mm

Varijante(Sve stavke su s uklj. PDV-om)

Broj zubaca

Bušotina - Ø

Reely poliacetal čeoni zupčanik Tip modula: 1.0 Promjer bušotine: 12 mm Broj zubaca: 100

Kataloški br.:1515599

Dostava pet,30.10.

40 kom. - zaliha NjemačkaConrad Electronic

Ovaj proizvod

100

12 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

20,99 €^*

Reely poliacetal čeoni zupčanik Tip modula: 1.0 Promjer bušotine: 10 mm Broj zubaca: 80

Kataloški br.:1515598

Dostava pet,30.10.

44 kom. - zaliha NjemačkaConrad Electronic

10 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

18,99 €^*

Reely poliacetal čeoni zupčanik Tip modula: 1.0 Promjer bušotine: 4 mm Broj zubaca: 15

Kataloški br.:1515590

Dostava pet,30.10.

14 kom. - zaliha NjemačkaConrad Electronic

4 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

10,99 €^*

Reely poliacetal čeoni zupčanik Tip modula: 1.0 Promjer bušotine: 4 mm Broj zubaca: 20

Kataloški br.:1515591

Dostava pet,30.10.

39 kom. - zaliha NjemačkaConrad Electronic

4 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

12,99 €^*

Reely poliacetal čeoni zupčanik Tip modula: 1.0 Promjer bušotine: 6 mm Broj zubaca: 25

Kataloški br.:1515592

Dostava pet,30.10.

24 kom. - zaliha NjemačkaConrad Electronic

6 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

12,99 €^*

Reely poliacetal čeoni zupčanik Tip modula: 1.0 Promjer bušotine: 6 mm Broj zubaca: 30

Kataloški br.:1515593

Dostava pet,30.10.

35 kom. - zaliha NjemačkaConrad Electronic

6 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

13,99 €^*

Reely poliacetal čeoni zupčanik Tip modula: 1.0 Promjer bušotine: 8 mm Broj zubaca: 40

Kataloški br.:1515595

Dostava pet,30.10.

17 kom. - zaliha NjemačkaConrad Electronic

8 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

7,49 €^*

Reely poliacetal čeoni zupčanik Tip modula: 1.0 Promjer bušotine: 8 mm Broj zubaca: 50

Kataloški br.:1515597

Dostava pet,30.10.

19 kom. - zaliha NjemačkaConrad Electronic

8 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

15,99 €^*

Reely poliacetal čeoni zupčanik Tip modula: 1.0 Promjer bušotine: 8 mm Broj zubaca: 60

Kataloški br.:1515292

Dostava pet,30.10.

2 kom. - zaliha NjemačkaConrad Electronic

8 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

17,99 €^*

Reely poliacetal čeoni zupčanik Tip modula: 1.0 Promjer bušotine: 10 mm Broj zubaca: 70

Kataloški br.:1515293

Nije dostupno

Conrad Electronic

10 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

9,95 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1515599 Reely poliacetal čeoni zupčanik Tip modula: 1.0 Promjer bušotine: 12 mm Broj zubaca: 100

Upute za rad i sigurnost

Upute za rad i sigurnost 1515599 Reely poliacetal čeoni zupčanik Tip modula: 1.0 Promjer bušotine: 12 mm Broj zubaca: 100

Opis

Otpornost na abraziju
Velika tvrdoća i nizak koeficijent trenja pridonose činjenici da zupčanici izrađeni od Hostaform C pokazuju povoljnije ponašanje pri habanju od zupčanika izrađenih od druge plastike - pa čak i od nekih metala.

Čvrstoća zamora savijanja i vlačna čvrstoća
Utvrđeno je da je granično naprezanje savijanja Hostaform C 11,70 kN / cm² na standardnoj maloj šipki od 4 mm. Vlačna čvrstoća je 7 kN / cm².

Utjecaj vlage
Za razliku od druge termoplastike, dobra svojstva ne narušavaju zrak, vlaga ili ulja za podmazivanje. Zupčanici Hostaform C također savršeno rade pod vodom.

Koristite temperaturu u zraku
Raspon temperature u kojem se mogu koristiti Hostaform C zupčanici je od -40 ° C do + 40 ° C, uzimajući u obzir razinu i trajanje prigovora.

Ovaj tekst je strojno preveden.

Izvedba

Injekcijski oblikovana izvedba Provrt obrađen. Jednostrana glavčina Visoka tvrdoća i nizak koeficijent trenja omogućuju svestranu upotrebu (također pod vodom)

Isporuka uključuje

Polyacetal zupčanik Reely Modul-tip: 1.0 promjer-: 12 mm broj zuba: 100

Opis

Izvedba

Injekcijski oblikovana izvedba Provrt obrađen. Jednostrana glavčina Visoka tvrdoća i nizak koeficijent trenja omogućuju svestranu upotrebu (također pod vodom)
