Name: preopteretni relej Siemens 3RU2146-4KB0 1 St.
Brand: Siemens
SKU: 1745436
Availability: BackOrder

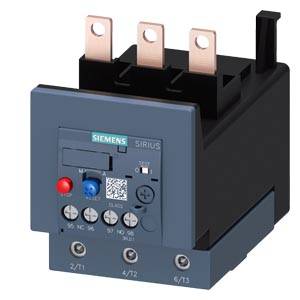

Kontaktor s tri bakrena priključka i nekoliko kontrolnih elemenata na prednjoj strani, uključujući tipke i QR kod.

Otvoreni ormar za server s više polica koje sadrže razne elektroničke komponente i kabelove, na bijeloj pozadini.

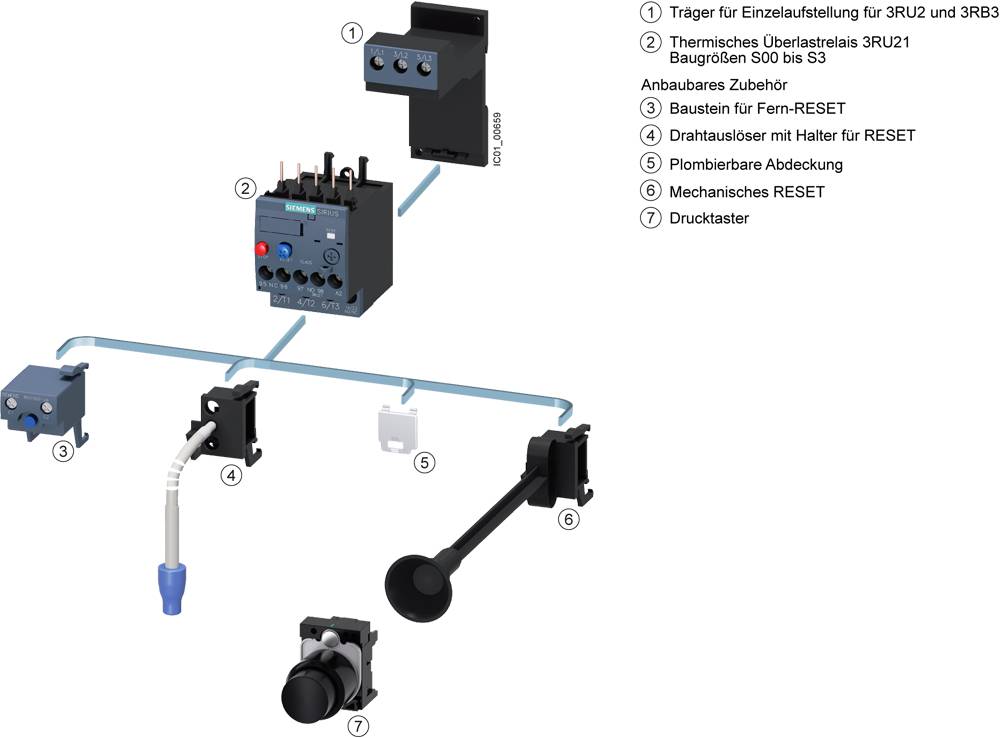

Električni dijagram prikazuje komponente sklopnog uređaja s brojčanim oznakama: nosače, termički relej preopterećenja, opcije ponovnog postavljanja i upravljačke tipke.

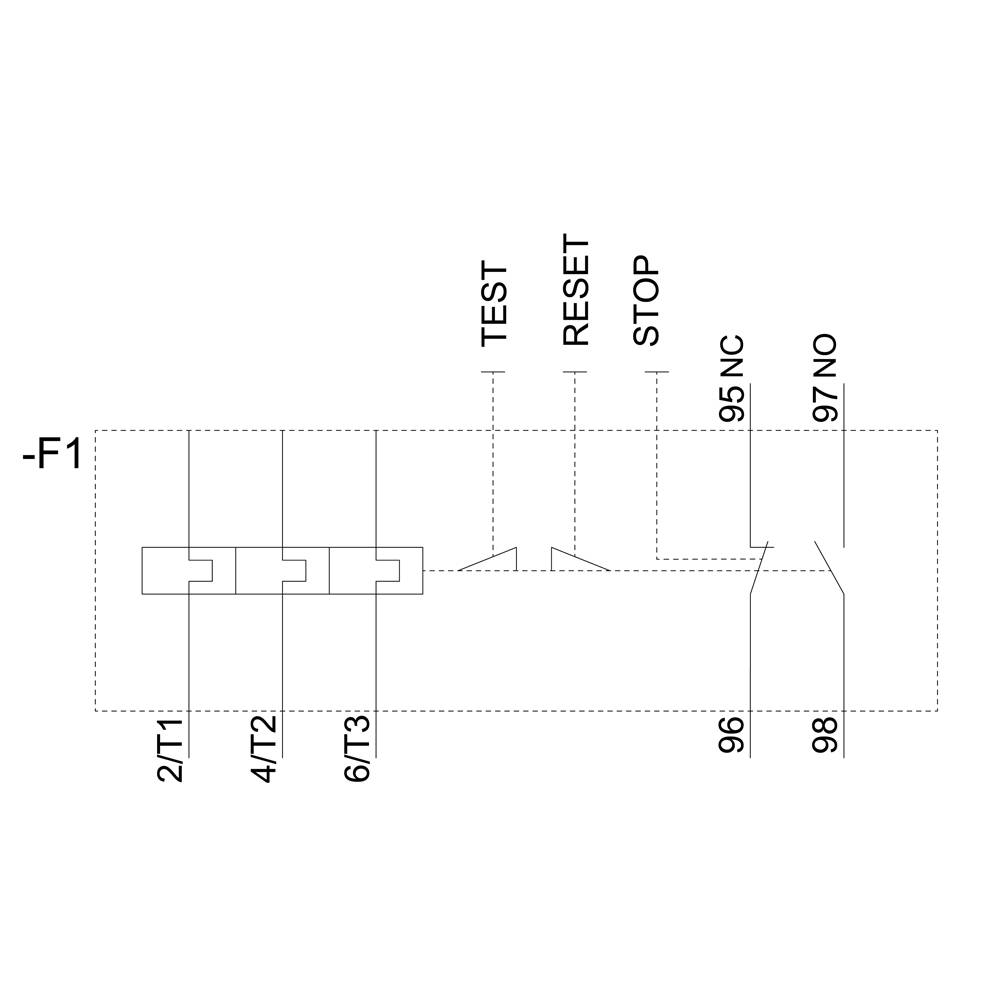

Električna shema prikazuje sklopku -F1 s kontaktima 2/T1, 4/T2, 6/T3, TEST, RESET, STOP. Pozicije kontakata 95 NC, 96, 97 NO, 98.

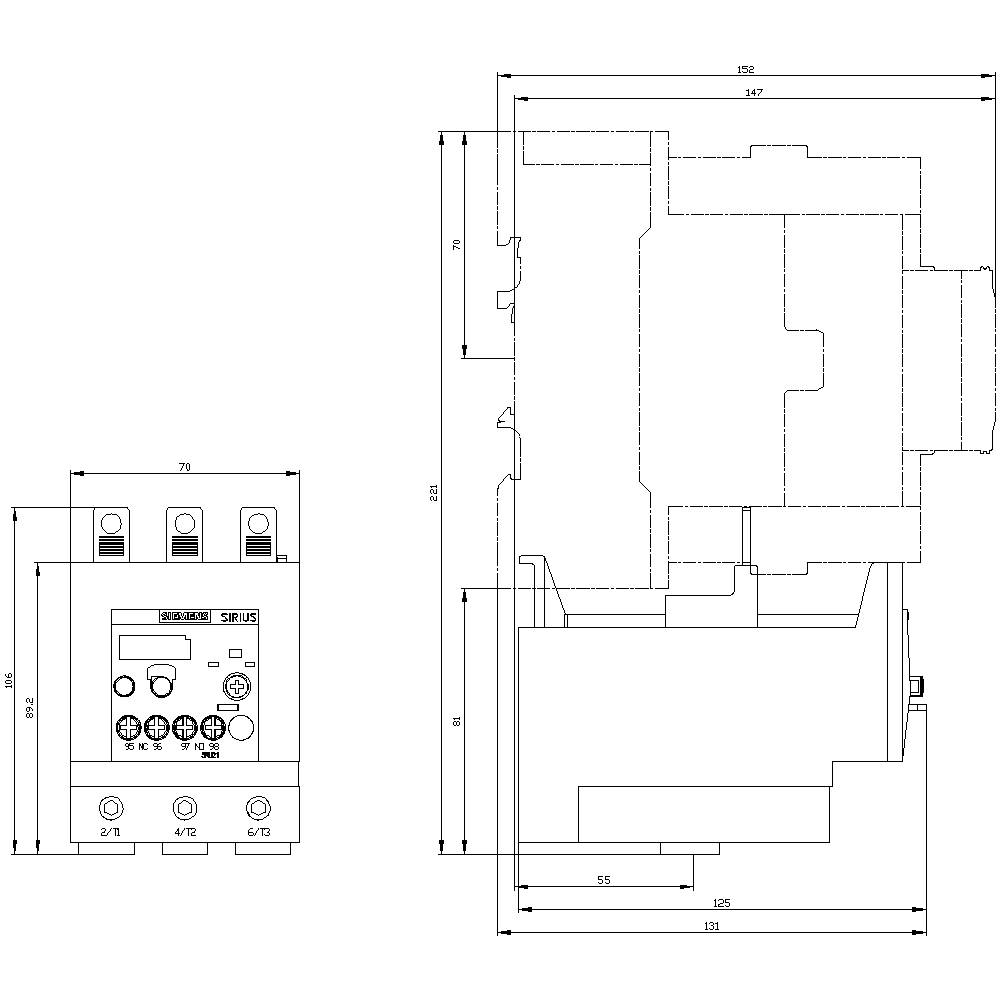

Tehnički nacrt uređaja s dimenzijama, prikazuje prednji i bočni pogled; naglasak na upravljačkim elementima i strukturnim detaljima.

1/5

Slika slična

Vrsta proizvoda

preopteretni relej

Funkcije

preopterećenje

Tip

3RU2146-4KB0

Veličina

Određene značajke

s gumbom za testiranje

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,17.11.

Broj

kom. - zaliha Njemačka

Ukupno (164,99 € / komad)

164,99 €

uklj. PDV

samo 16,39 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Osigurač gG: 6 A, brzi: 10 A

Vrsta proizvoda: preopteretni relej

Tip: 3RU2146-4KB0

Veličina: S3

Funkcije: preopterećenje

Određene značajke: s gumbom za testiranje

Radni napon: 690 V

Područje podešavanja struje (min.): 57 A

Područje podešavanja struje (maks.): 75 A

Područje podešavanja (Struja): 57 - 75 A

Priključak: vijak

: IP20

Min. temperatura: -40 °C

Maks. temperatura: +70 °C

Širina: 70 mm

Visina: 105 mm

Dubina: 125 mm

dim.: (Š x V x D) 70 x 105 x 125 mm

Sadržaj: 1 St.

AWG maks.: 1

AWG min.: 10

Nazivna struja: 75 A

Poprečni presjek fleksibilan (maks.): 50 mm²

Poprečni presjek fleksibilni (min.): 2.5 mm²

: Direct attachment

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 1000 V

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1745436 preopteretni relej Siemens 3RU2146-4KB0 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 1745436 preopteretni relej Siemens 3RU2146-4KB0 1 St.

Opis

Relej za preopterećenje 57 ... 75 A za zaštitu motora Veličina S3, CLASS 10 Montaža kontaktora Glavni krug: vijak Pomoćni krug: vijak Ručno-automatski RESET SIRIUS 3RU2 termalni relej za preopterećenje za zaštitu ovisno o trenutnoj zaštiti potrošača s normalnim pokretanjem protiv nedopustivo visokog zagrijavanja zbog preopterećenja ili kvara faze. Ova serija je osobito fleksibilna i isplativa. Ovlaštenja su u svijetu (npr. IEC i UL / CSA) i aplikacije u potencijalno eksplozivnim aplikacijama (ATEX ili IEC Ex). Dostupno s različitim rasponima podešavanja opterećenja s preopterećenjem. Dostupni su s vijčanim ili opružnim priključkom za brzo, bez potrebe za održavanjem i protiv vibracija, kao i za samostalno postavljanje. Dodatna oprema prikladna je za sve veličine od S00 do S3. Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.
