Name: preopteretni relej Siemens 3RU2146-4JB1 1 St.
Brand: Siemens
SKU: 1745433
Availability: BackOrder

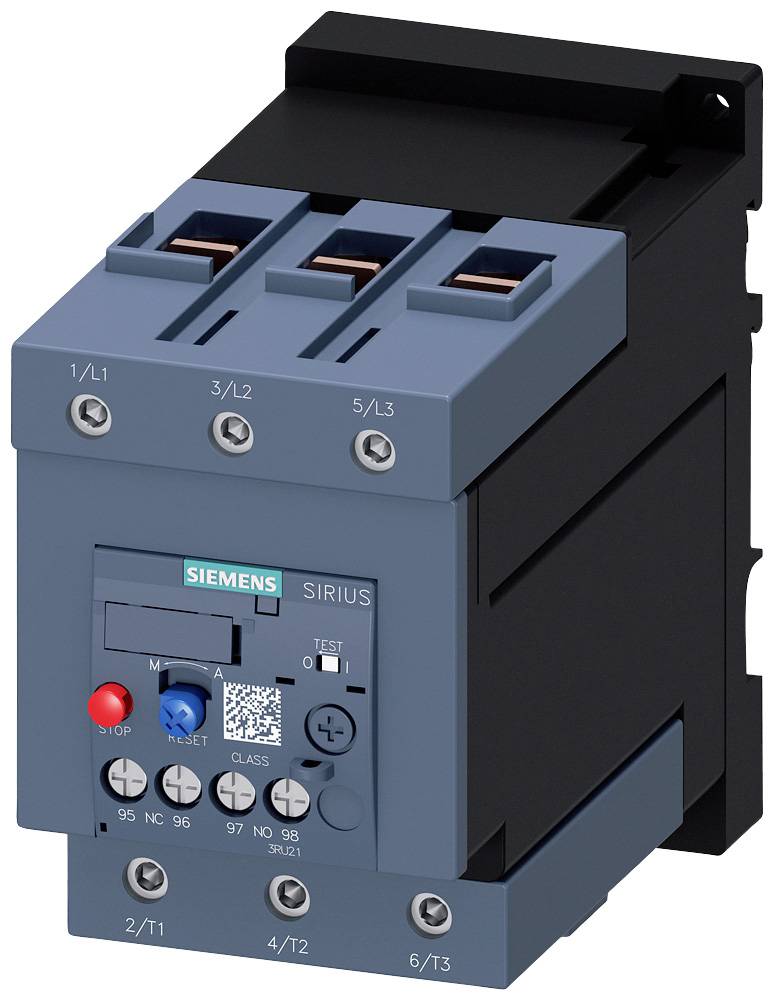

Električki kontaktor s tri priključka na vrhu, vidljiva oznaka marke i tipka za testiranje. Koristi se za upravljanje električnim strujnim krugovima.

Otvoreni električni ormar prikazuje brojne električne komponente i kabelove organizirane u policama.

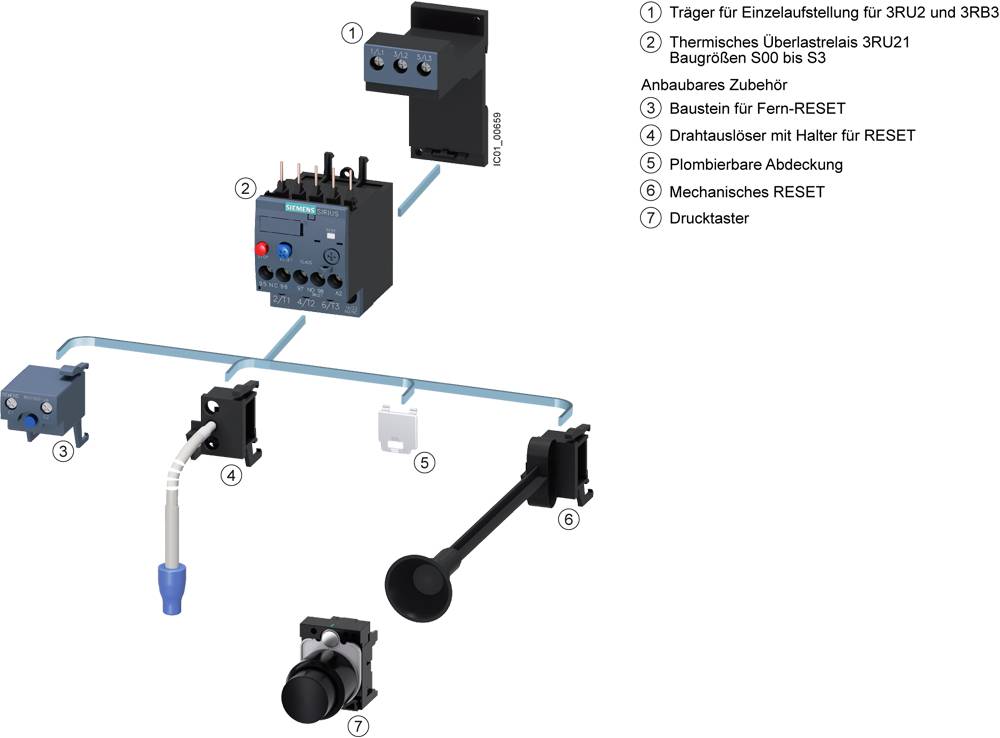

Shematski prikaz električnog sustava s numeriranim komponentama, uključujući mehanizme ponovnog postavljanja i uređaje za zaštitu od preopterećenja.

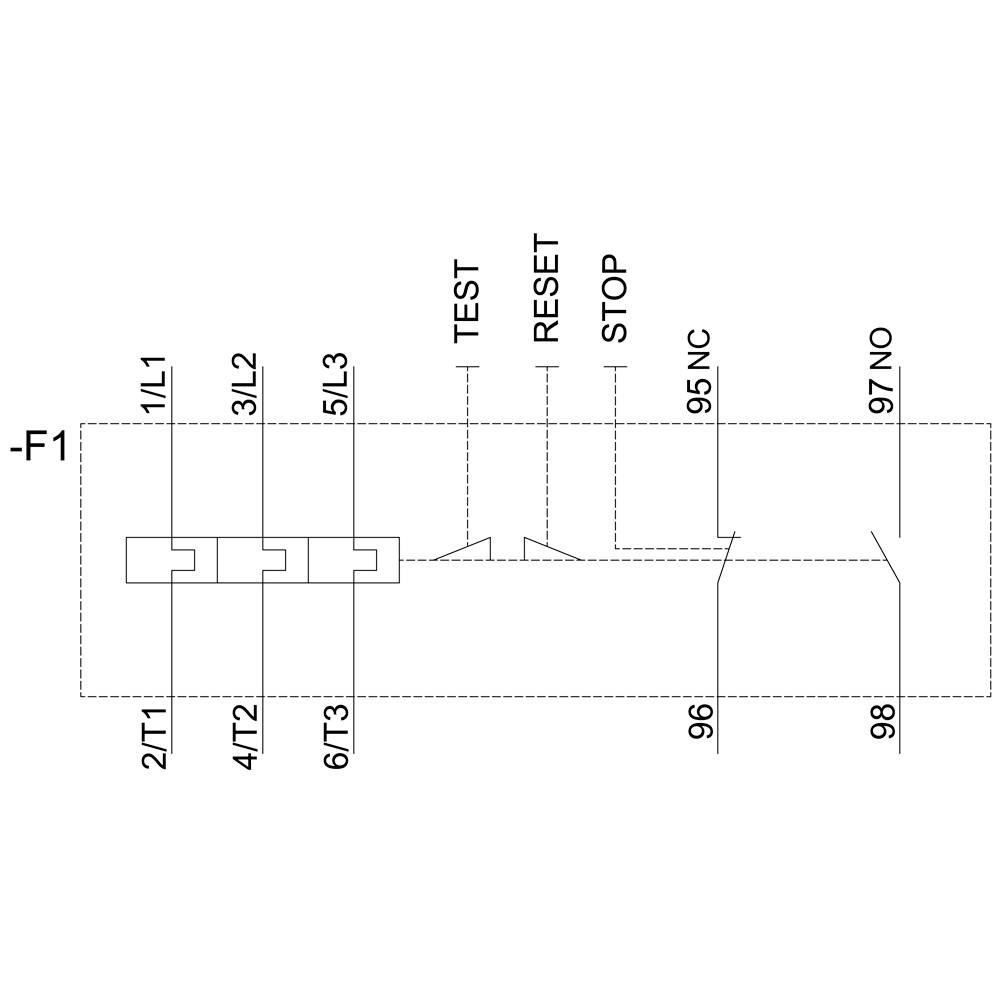

Električka shema prikazuje funkcionalnost glavnog prekidača, s ispitnim, resetnim i stop-tipkama, te brojevima priključaka i oznakama kontakata.

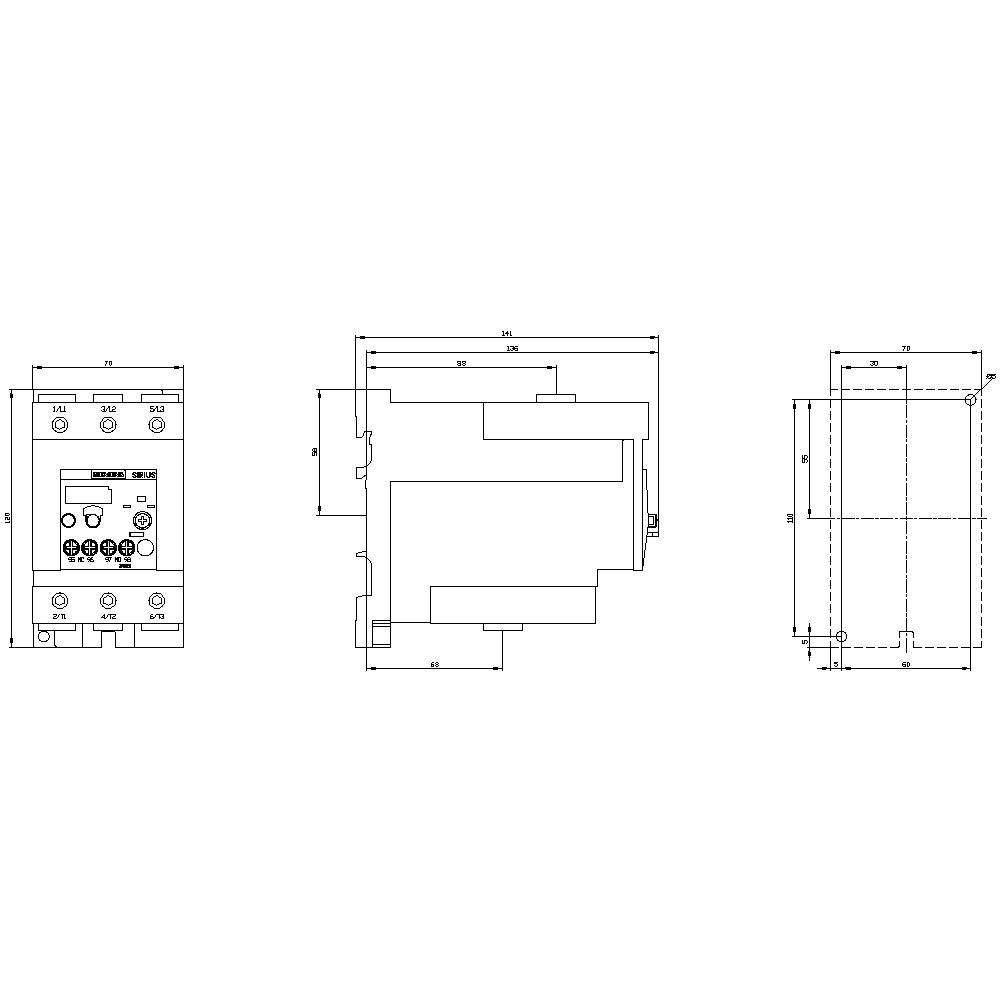

Tehnički nacrt električnog uređaja, s dimenzijama u milimetrima, prikazan u tri pogleda: frontalni, bočni i pogled odozgo.

1/5

Slika slična

Vrsta proizvoda

preopteretni relej

Funkcije

preopterećenje

Tip

3RU2146-4JB1

Veličina

Radni napon

690 V

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,17.11.

Broj

kom. - zaliha Njemačka

Ukupno (204,99 € / komad)

204,99 €

uklj. PDV

samo 20,49 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Osigurač gG: 6 A, brzi: 10 A

Vrsta proizvoda: preopteretni relej

Tip: 3RU2146-4JB1

Veličina: S3

Funkcije: preopterećenje

Radni napon: 690 V

Područje podešavanja struje (min.): 45 A

Područje podešavanja struje (maks.): 63 A

Područje podešavanja (Struja): 45 - 63 A

Priključak: vijak

: IP20

Min. temperatura: -40 °C

Maks. temperatura: +70 °C

Širina: 70 mm

Visina: 120 mm

Dubina: 140 mm

dim.: (Š x V x D) 70 x 120 x 140 mm

Sadržaj: 1 St.

AWG maks.: 1

AWG min.: 10

Nazivna struja: 63 A

Poprečni presjek fleksibilan (maks.): 50 mm²

Poprečni presjek fleksibilni (min.): 2.5 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 1000 V

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1745433 preopteretni relej Siemens 3RU2146-4JB1 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 1745433 preopteretni relej Siemens 3RU2146-4JB1 1 St.

Opis

Relej za preopterećenje 45 ... 63 A za zaštitu motora Veličina S3, KLASA 10 Pojedinačna instalacija Glavni krug: vijak Pomoćni krug: vijak Manual-automatic RESET SIRIUS 3RU2 termalni relej za preopterećenje za zaštitu ovisno o trenutnoj zaštiti potrošača s normalnim pokretanjem protiv nedopustivo visokog grijanja zbog preopterećenja ili kvara faze. Ova serija je osobito fleksibilna i isplativa. Ovlaštenja su u svijetu (npr. IEC i UL / CSA) i aplikacije u potencijalno eksplozivnim aplikacijama (ATEX ili IEC Ex). Dostupno s različitim rasponima podešavanja opterećenja s preopterećenjem. Dostupni su s vijčanim ili opružnim priključkom za brzo, bez potrebe za održavanjem i protiv vibracija, kao i za samostalno postavljanje. Dodatna oprema prikladna je za sve veličine od S00 do S3. Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.
