Name: preopteretni relej Siemens 3RU2126-4PC0 1 St.
Brand: Siemens
SKU: 1744886
Availability: BackOrder

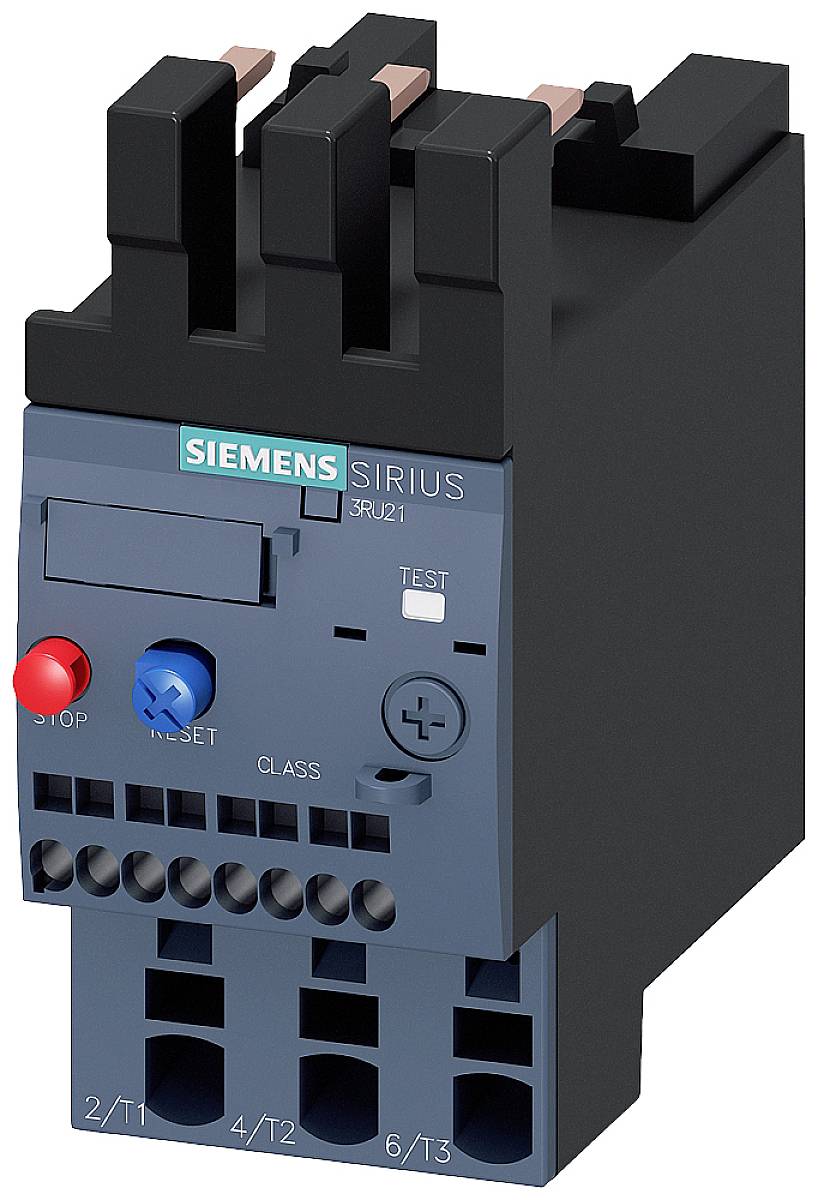

Siemens Sirius 3RU21 uređaj, s upravljačkim elementima poput tipki za zaustavljanje i resetiranje, tipke za testiranje i kotačića za podešavanje razreda.

Otvoreni električni ormar s nekoliko razina sklopova i kabela, vidljivi različiti upravljački uređaji i priključci.

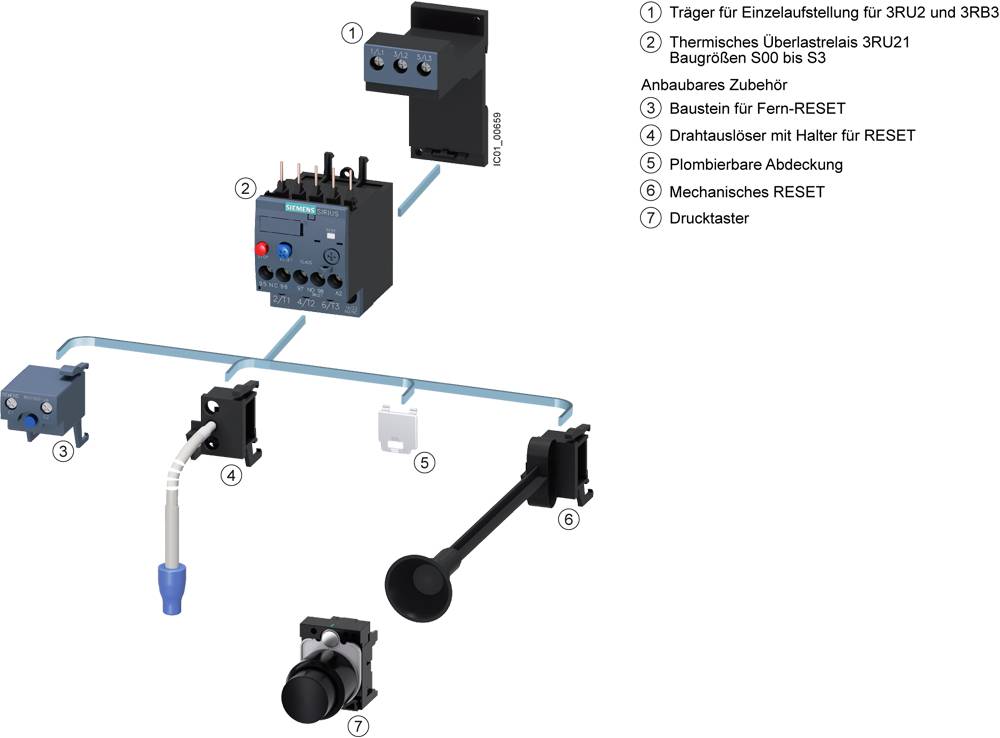

Блок-схема управляющего устройства с компонентами: Носитель, Тепловое реле перегрузки, Дистанционный сброс, Кнопка нажатия.<br><br>Pregled shematskog prikaza upravljačke jedinice s komponentama: Nosač, Termičko releja preopterećenja, Daljinski RESET, Tipkalo.

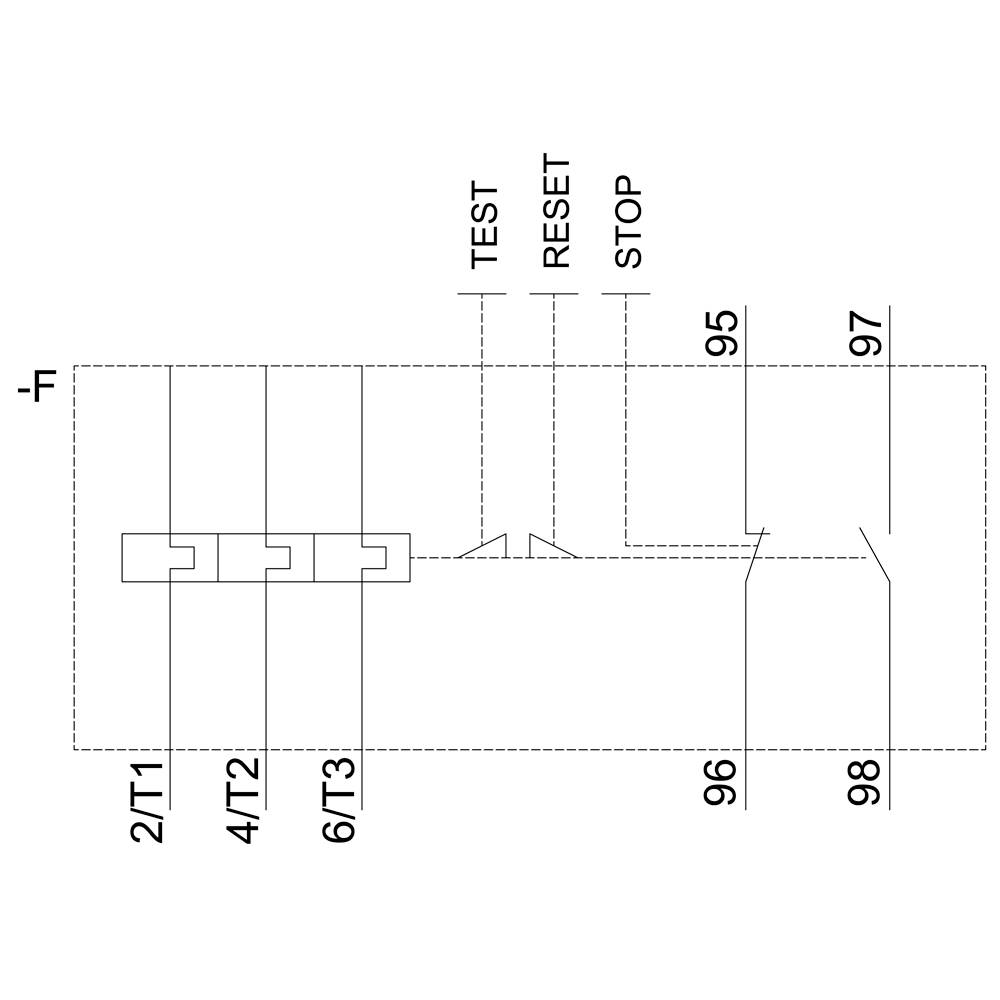

'Električna shema upravljačke jedinice s tri tipke: TEST, RESET i STOP. Vodovi do priključaka 2/T1, 4/T2, 6/T3.'

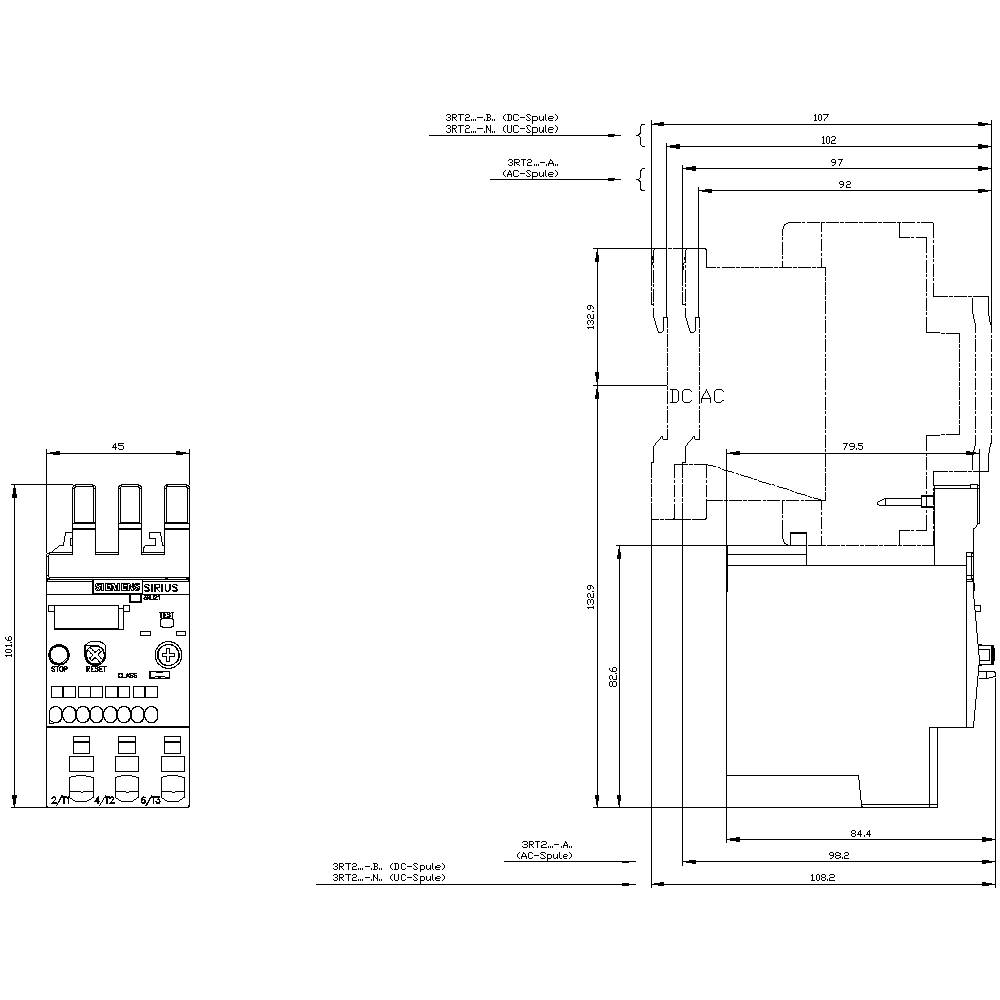

Tehnički nacrt elektroničke komponente s prednjom i bočnom projekcijom. Dimenzije i priključci su detaljno naznačeni.

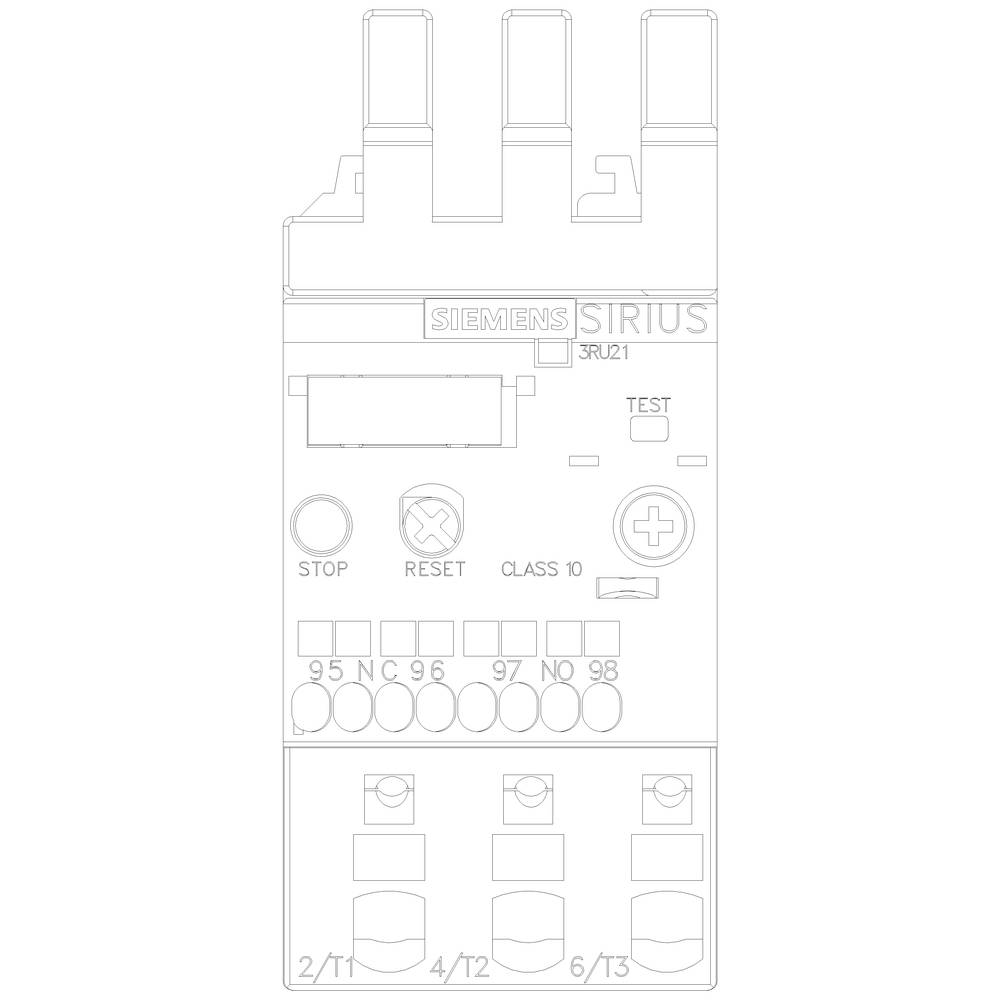

Električna shema Siemensovog SIRIUS 3RU21 termoreleja. Prikazuje priključne stezaljke, tipke za testiranje i resetiranje te oznake.

1/6

Slika slična

Vrsta proizvoda

preopteretni relej

Funkcije

preopterećenje

Tip

3RU2126-4PC0

Veličina

Radni napon

690 V

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,17.11.

Broj

kom. - zaliha Njemačka

Ukupno (124,99 € / komad)

124,99 €

uklj. PDV

samo 11,27 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Osigurač gG: 6 A, brzi: 10 A

Vrsta proizvoda: preopteretni relej

Tip: 3RU2126-4PC0

Veličina: S0

Funkcije: preopterećenje

Radni napon: 690 V

Područje podešavanja struje (min.): 30 A

Područje podešavanja struje (maks.): 36 A

Područje podešavanja (Struja): 30 - 36 A

Priključak: opružni priključak

: IP20

Min. temperatura: -40 °C

Maks. temperatura: +70 °C

Širina: 45 mm

Visina: 102 mm

Dubina: 84 mm

dim.: (Š x V x D) 45 x 102 x 84 mm

Sadržaj: 1 St.

AWG maks.: 8

AWG min.: 18

Nazivna struja: 36 A

Poprečni presjek fleksibilan (maks.): 10 mm²

Poprečni presjek kruti (maks.): 10 mm²

Poprečni presjek fleksibilni (min.): 1 mm²

Poprečni presjek kruti (min.): 1 mm²

: Direct attachment

: 1

: 1

: 0

: CLASS 10

: Spring clamp connection

: 690 V

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1744886 preopteretni relej Siemens 3RU2126-4PC0 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 1744886 preopteretni relej Siemens 3RU2126-4PC0 1 St.

Opis

Relay za preopterećenje 30 ... 36 A za zaštitu motora Veličina S0, CLASS 10 Montaža kontaktora Glavni krug: Opruga s oprugom Pomoćni krug: Opruga s oprugom Ručno-Automatski-RESET SIRIUS 3RU2 termalni relej za preopterećenje za trenutnu zaštitu potrošača s normalnim pokretanjem protiv nedopustivo visokog zagrijavanja zbog preopterećenja ili kvara faze. Ova serija je osobito fleksibilna i isplativa. Ovlaštenja su u svijetu (npr. IEC i UL / CSA) i aplikacije u potencijalno eksplozivnim aplikacijama (ATEX ili IEC Ex). Dostupno s različitim rasponima podešavanja opterećenja s preopterećenjem. Dostupni su s vijčanim ili opružnim priključkom za brzo, bez potrebe za održavanjem i protiv vibracija, kao i za samostalno postavljanje. Dodatna oprema prikladna je za sve veličine od S00 do S3. Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.

Ovaj tekst je strojno preveden.
