Name: preopteretni relej Siemens 3RU2126-4PB1 Piece 1 St.
Brand: Siemens
SKU: 1702268
Availability: BackOrder

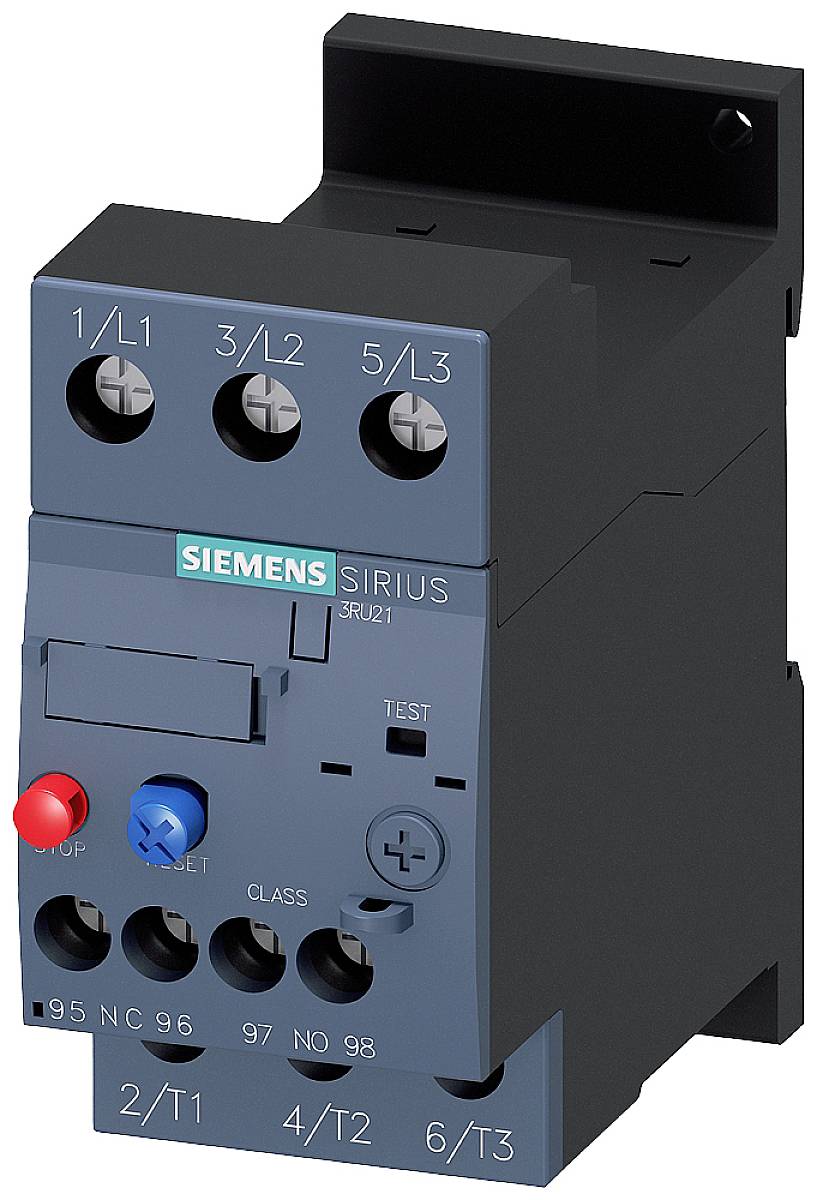

Električno relesko sklopno stanje tvrtke Siemens, model Sirius 3RU21, s plavim i crvenim upravljačkim tipkama te nekoliko priključnih stezaljki.

Otvoreni razvodni ormar sa više redova električnih sklopnih komponenata, kabela i sklopnih uređaja, simetrično raspoređenih.

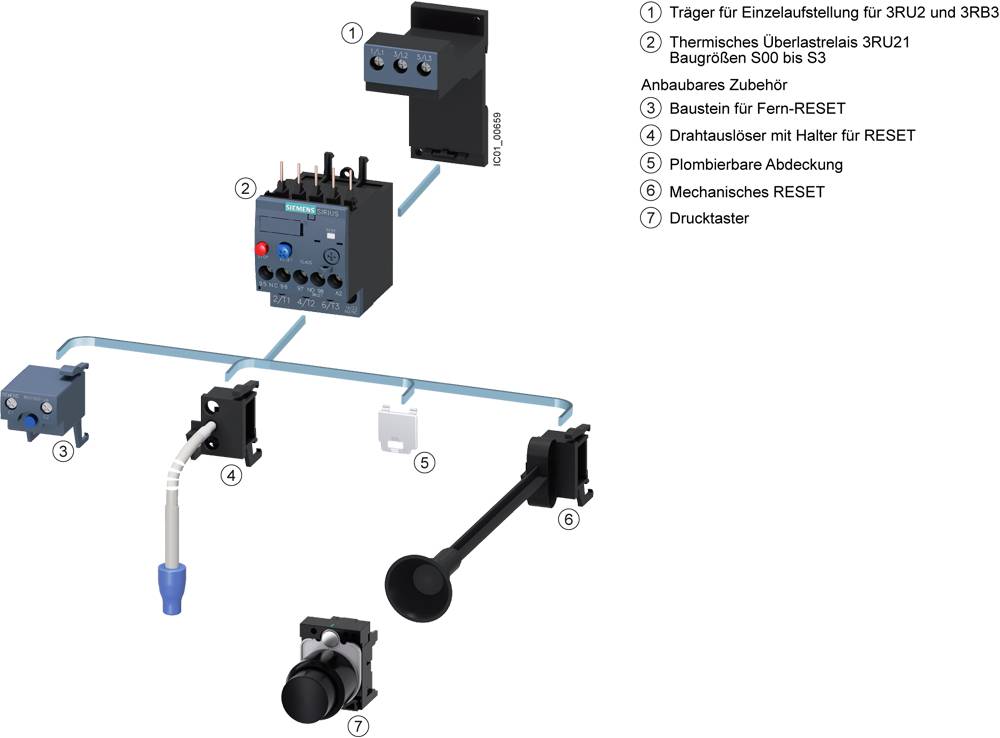

Ilustracija električkog sklopnog sustava s različitim komponentama, numeriranim od 1 do 7. Uključuje nosače, okidače preopterećenja i mehanizme ponovnogpostavljanja.

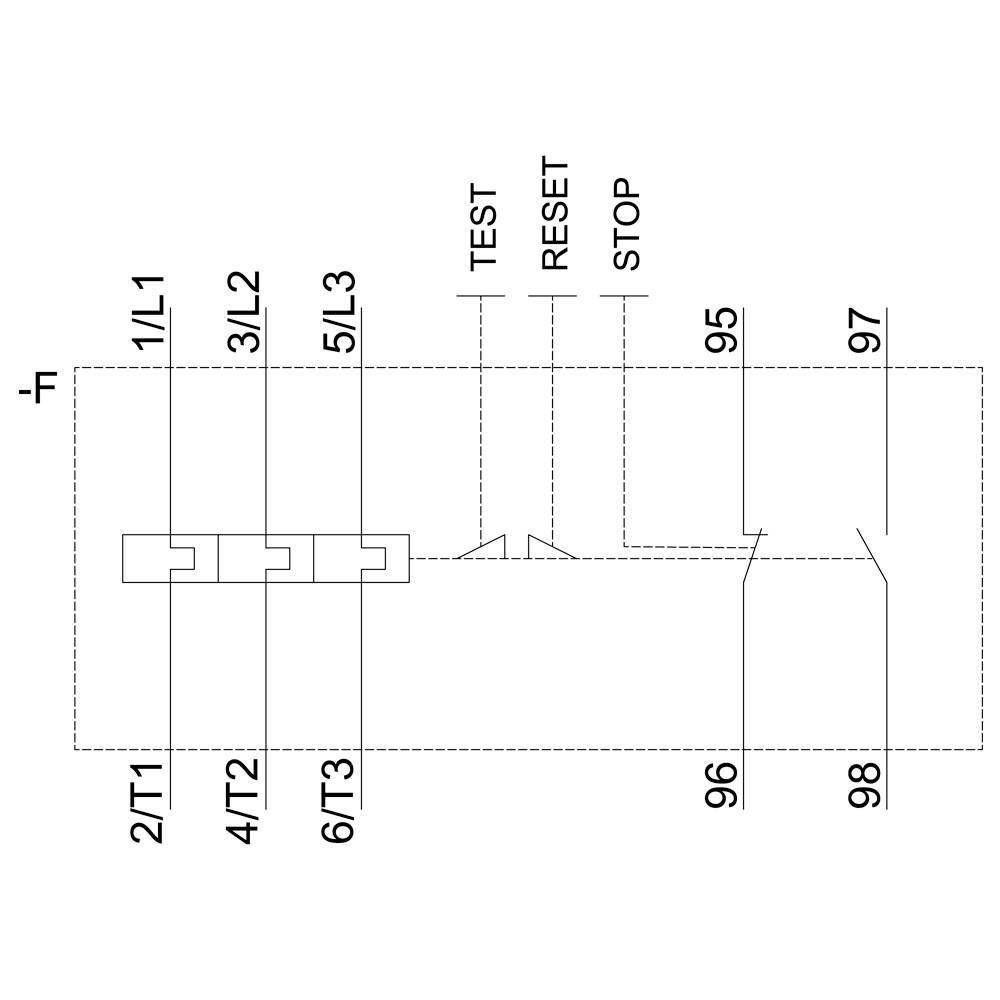

Shema prikazuje priključke: 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3. Gore: TEST, RESET, STOP. Dijagram električne sheme.

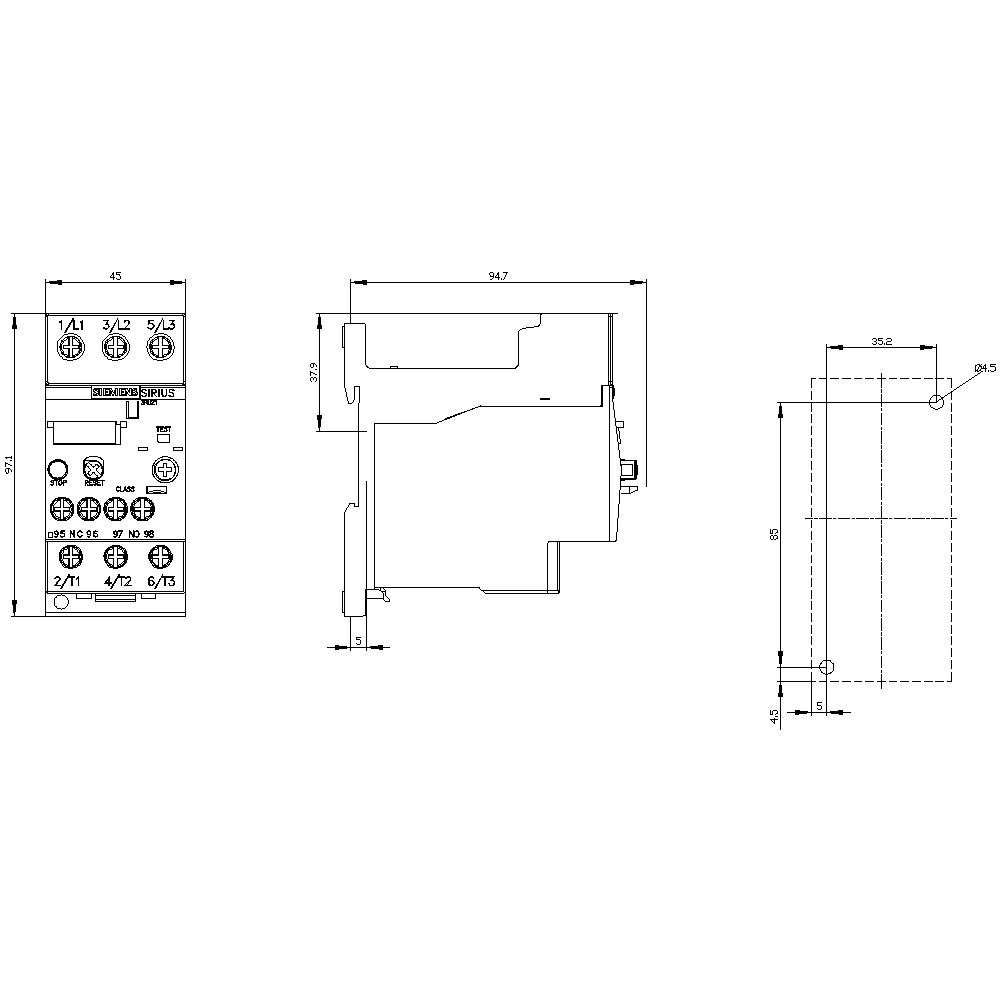

Tehnički nacrt uređaja s prednjom, bočnom i gornjom projekcijom, uključujući mjerne jedinice i priključne točke za instalaciju.

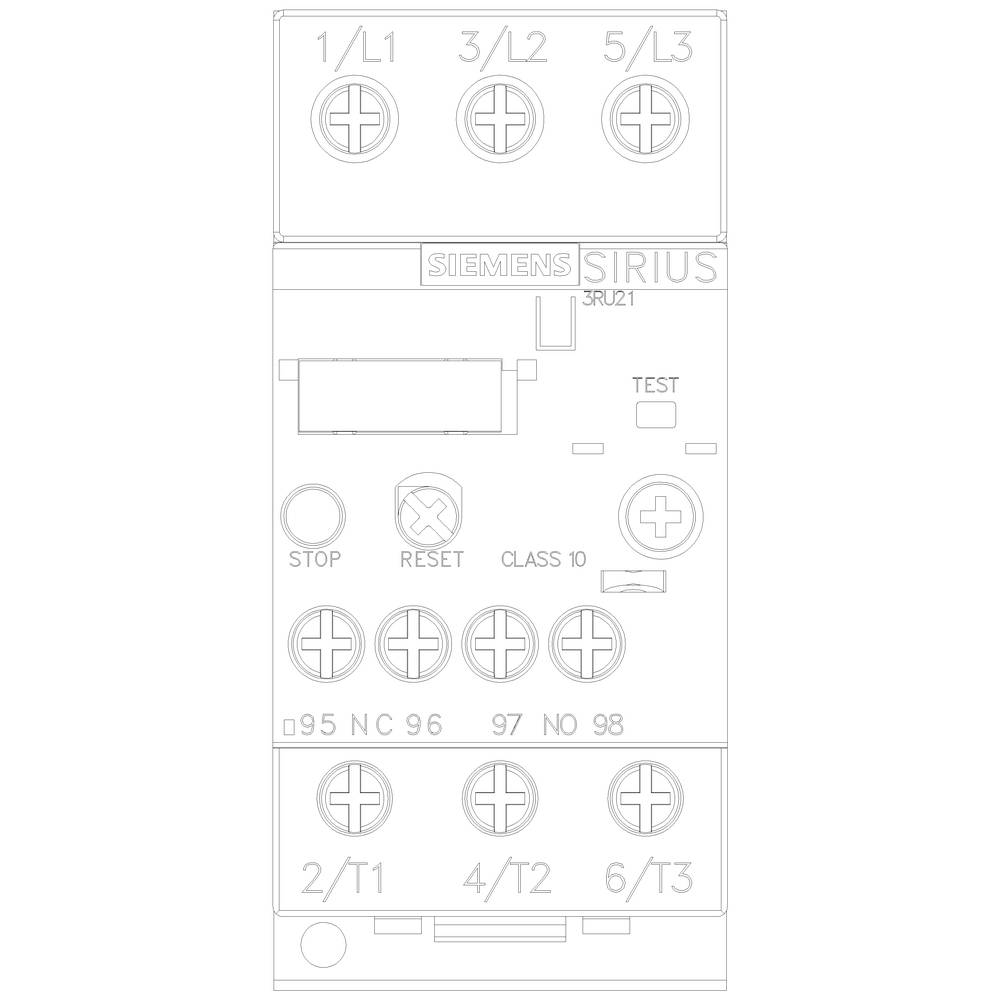

Slika Siemens Sirius 3RU21 releji za preopterećenje. Prikazuje priključke 1/L1, 3/L2, 5/L3, tipke 'Stop', 'Reset', tipku za testiranje i više.

1/6

Slika slična

Vrsta ambalaže

Piece

Vrsta proizvoda

preopteretni relej

Funkcije

preopterećenje

Tip

3RU2126-4PB1

Veličina

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,17.11.

Broj

kom. - zaliha Njemačka

Ukupno (144,99 € / komad)

144,99 €

uklj. PDV

samo 11,27 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Osigurač gG: 6 A, brzi: 10 A

Vrsta ambalaže: Piece

Vrsta proizvoda: preopteretni relej

Tip: 3RU2126-4PB1

Veličina: S0

Funkcije: preopterećenje

Radni napon: 690 V

Područje podešavanja struje (min.): 30 A

Područje podešavanja struje (maks.): 36 A

Područje podešavanja (Struja): 30 - 36 A

Priključak: vijak

: IP20

Min. temperatura: -40 °C

Maks. temperatura: +70 °C

Širina: 45 mm

Visina: 97 mm

Dubina: 95 mm

dim.: (Š x V x D) 45 x 97 x 95 mm

Sadržaj: 1 St.

AWG maks.: 8

AWG min.: 16

Nazivna struja: 36 A

Poprečni presjek fleksibilan (maks.): 10 mm²

Poprečni presjek kruti (maks.): 10 mm²

Poprečni presjek fleksibilni (min.): 1 mm²

Poprečni presjek kruti (min.): 1 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 690 V

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1702268 preopteretni relej Siemens 3RU2126-4PB1 Piece 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 1702268 preopteretni relej Siemens 3RU2126-4PB1 Piece 1 St.

Opis

Relej za preopterećenje 30 ... 36 A za zaštitu motora Veličina S0, KLASA 10 Pojedinačna instalacija Glavni krug: vijak Pomoćni krug: vijak Manual-automatic RESET SIRIUS 3RU2 termalni relej za preopterećenje za zaštitu ovisno o trenutnoj zaštiti potrošača s normalnim pokretanjem protiv nedopustivo visokog zagrijavanja zbog preopterećenja ili kvara faze. Ova serija je osobito fleksibilna i isplativa. Ovlaštenja su u svijetu (npr. IEC i UL / CSA) i aplikacije u potencijalno eksplozivnim aplikacijama (ATEX ili IEC Ex). Dostupno s različitim rasponima podešavanja opterećenja s preopterećenjem. Dostupni su s vijčanim ili opružnim priključkom za brzo, bez potrebe za održavanjem i protiv vibracija, kao i za samostalno postavljanje. Dodatna oprema prikladna je za sve veličine od S00 do S3. Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.
