Name: preopteretni relej Siemens 3RU2126-4DB1 1 St.
Brand: Siemens
SKU: 1744122
Availability: BackOrder

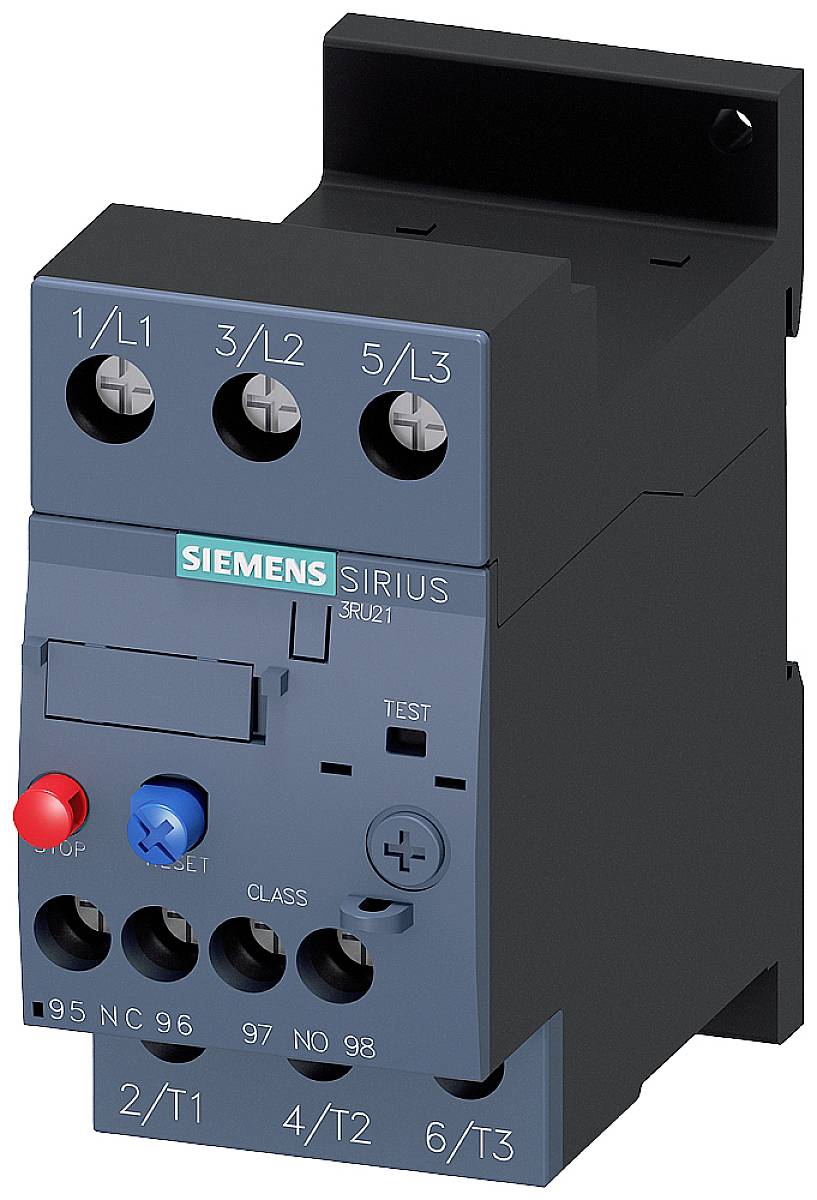

Siemensov SIRIUS releji preopterećenja, model 3RU21, prikazan s priključcima i tipkama za upravljanje i podešavanje električkih strujnih krugova.

'Otvoreni razvodni ormar s organiziranim unutarnjim dijelom, prikazuje različite električne komponente i kablove za upravljačku tehniku.'

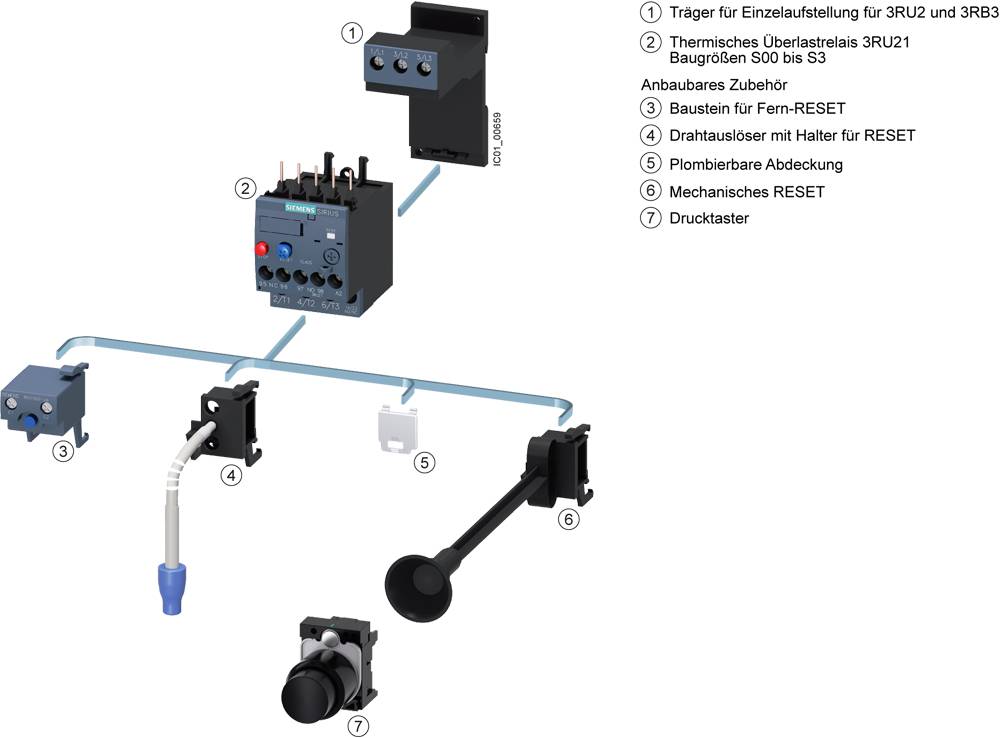

Složeni dijagram prikazuje električku upravljačku jedinicu s pripadajućom opremom poput resetne jedinice, poklopca i tipkala. Različite komponente su numerirane i opisane.

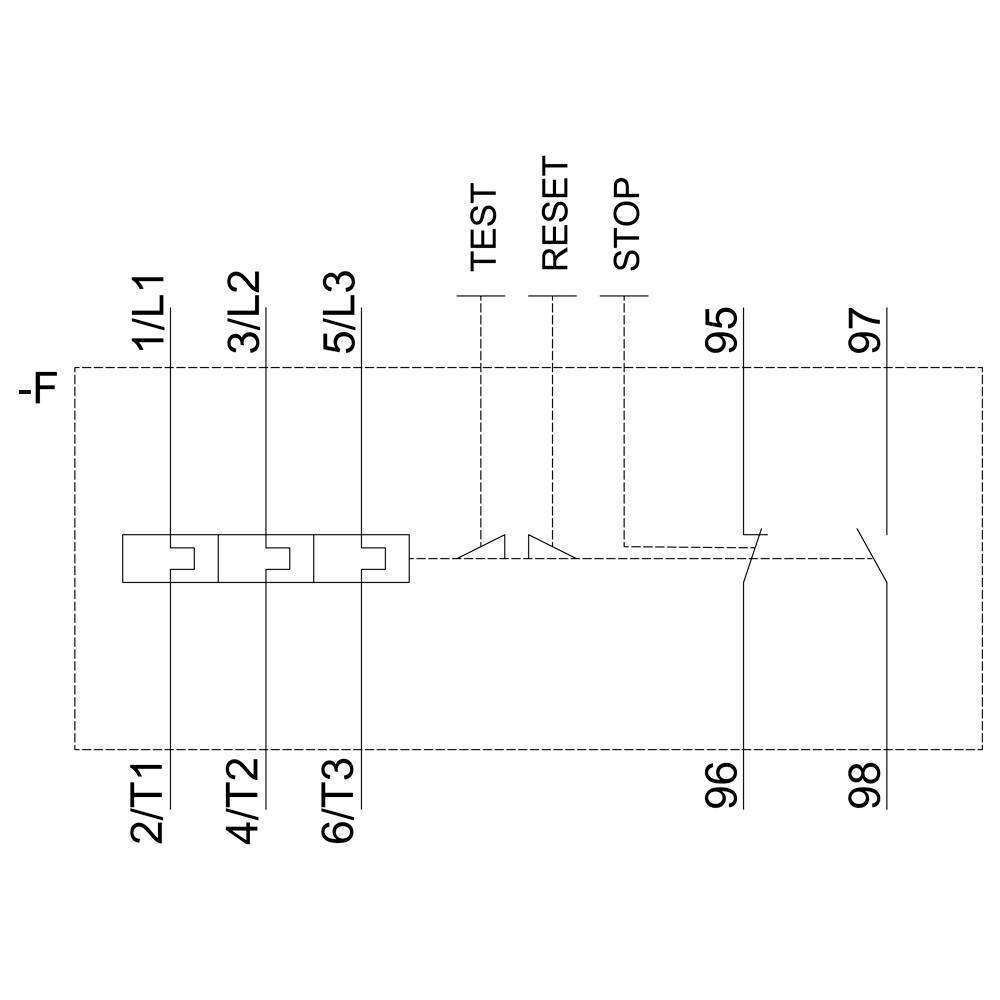

Shema električkog razvodnog plana sa šest priključnih stezaljki (1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3) i sklopkama (Test, Reset, Stop).

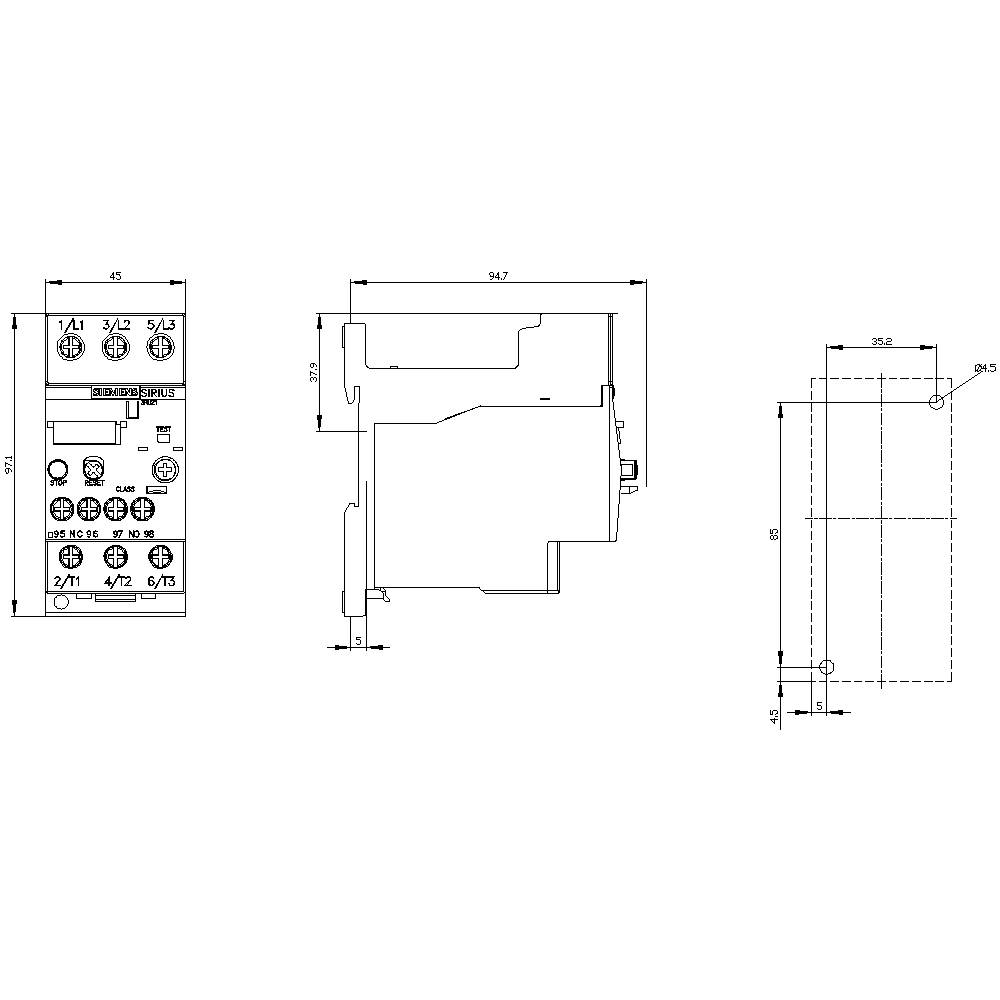

Tehnički nacrt elektroničkog uređaja s prednjom, bočnom i gornjom projekcijom. Mjere izražene u milimetrima.

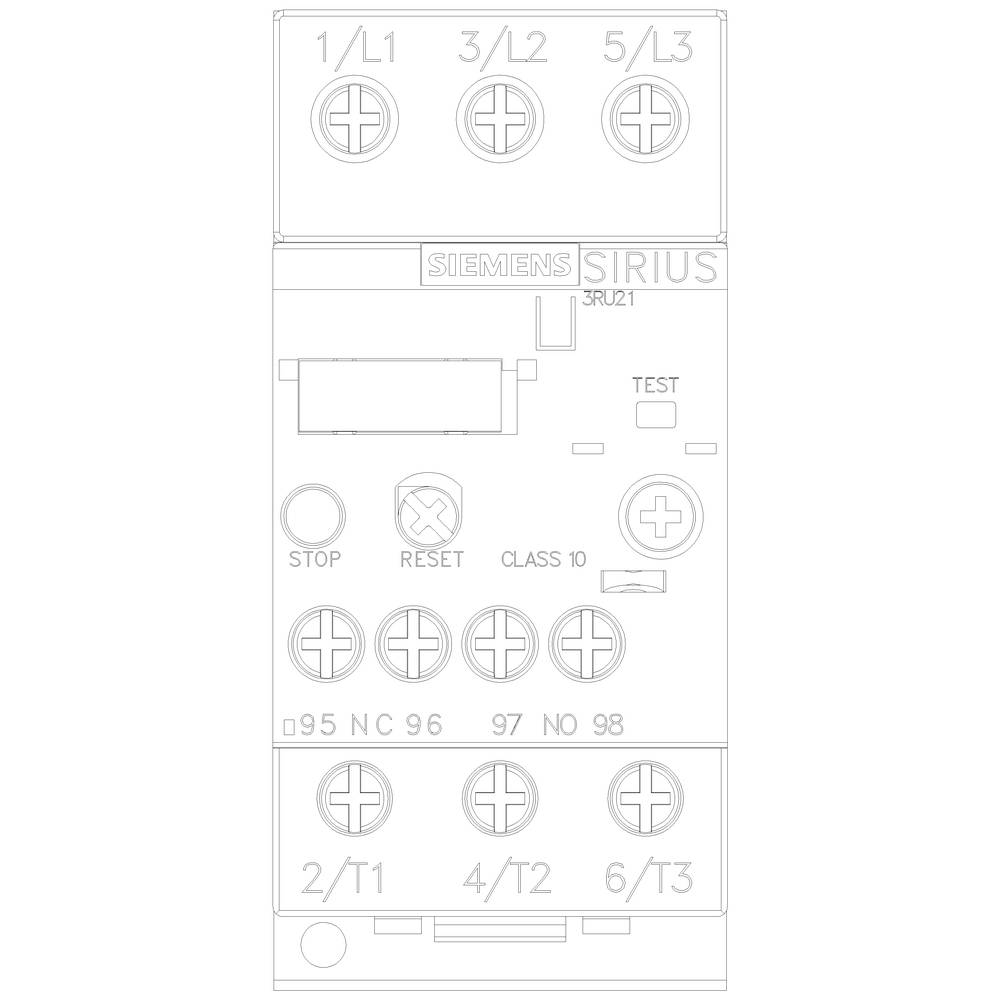

'Siemens SIRIUS kontaktor. Kontakti i priključci označeni: 1/L1, 3/L2, 5/L3, 95, 96, 97, 98, 2/T1, 4/T2, 6/T3. Tipke: STOP, RESET, TEST.'

1/6

Slika slična

Vrsta proizvoda

preopteretni relej

Funkcije

odabir faza

preopterećenje

Tip

3RU2126-4DB1

Veličina

Radni napon

690 V

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,17.11.

Broj

kom. - zaliha Njemačka

Ukupno (129,99 € / komad)

129,99 €

uklj. PDV

samo 11,27 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Osigurač gG: 6 A, brzi: 10 A

Vrsta proizvoda: preopteretni relej

Tip: 3RU2126-4DB1

Veličina: S0

Funkcije: odabir faza
preopterećenje

Radni napon: 690 V

Područje podešavanja struje (min.): 20 A

Područje podešavanja struje (maks.): 25 A

Područje podešavanja (Struja): 20 - 25 A

Priključak: vijak

: IP20

Min. temperatura: -40 °C

Maks. temperatura: +70 °C

Širina: 45 mm

Visina: 97 mm

Dubina: 95 mm

dim.: (Š x V x D) 45 x 97 x 95 mm

Sadržaj: 1 St.

AWG maks.: 8

AWG min.: 16

Nazivna struja: 25 A

Poprečni presjek fleksibilan (maks.): 10 mm²

Poprečni presjek kruti (maks.): 10 mm²

Poprečni presjek fleksibilni (min.): 1 mm²

Poprečni presjek kruti (min.): 1 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 690 V

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1744122 preopteretni relej Siemens 3RU2126-4DB1 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 1744122 preopteretni relej Siemens 3RU2126-4DB1 1 St.

Opis

Relej za preopterećenje 20 ... 25 A za zaštitu motora Veličina S0, KLASA 10 Pojedinačna instalacija Glavni krug: vijak Pomoćni krug: vijak Ručno-automatski RESET SIRIUS 3RU2 termalni relej za preopterećenje za trenutnu zaštitu potrošača s normalnim pokretanjem protiv nedopustivo visokog grijanja zbog preopterećenja ili kvara faze. Ova serija je osobito fleksibilna i isplativa. Ovlaštenja su u svijetu (npr. IEC i UL / CSA) i aplikacije u potencijalno eksplozivnim aplikacijama (ATEX ili IEC Ex). Dostupno s različitim rasponima podešavanja opterećenja s preopterećenjem. Dostupni su s vijčanim ili opružnim priključkom za brzo, bez potrebe za održavanjem i protiv vibracija, kao i za samostalno postavljanje. Dodatna oprema prikladna je za sve veličine od S00 do S3. Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.

Ovaj tekst je strojno preveden.
