Name: preopteretni relej Siemens 3RU2126-4AC0 Piece 1 St.
Brand: Siemens
SKU: 1748381
Availability: BackOrder

Termomagnentski motorni zaštitni prekidač marke Siemens Sirius, model 3RU21, s crvenim i plavim upravljačkim tipkama.

Otvoreni razvodni ormar s električnim komponentama i žičanim vezama, simetrično rasporeĎen, namijenjen industrijskim kontrolnim sustavima.

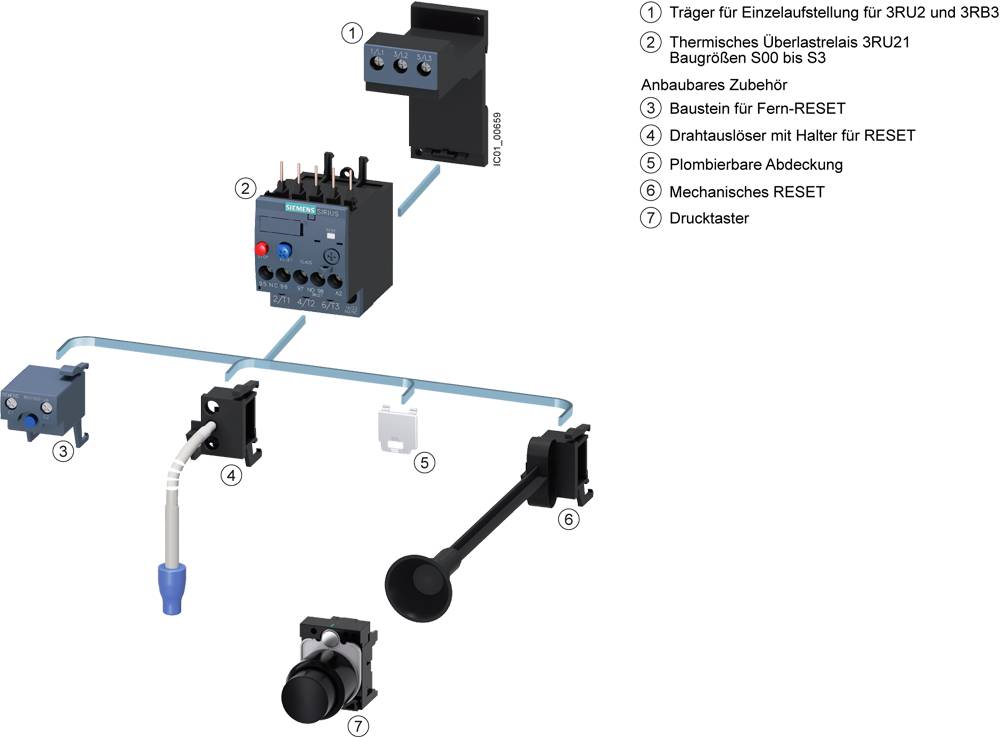

Dijagram prikazuje električki krug sa sljedećim komponentama: nosač, relej za preopterećenje, udaljeni RESET, tipka, mehanički RESET.

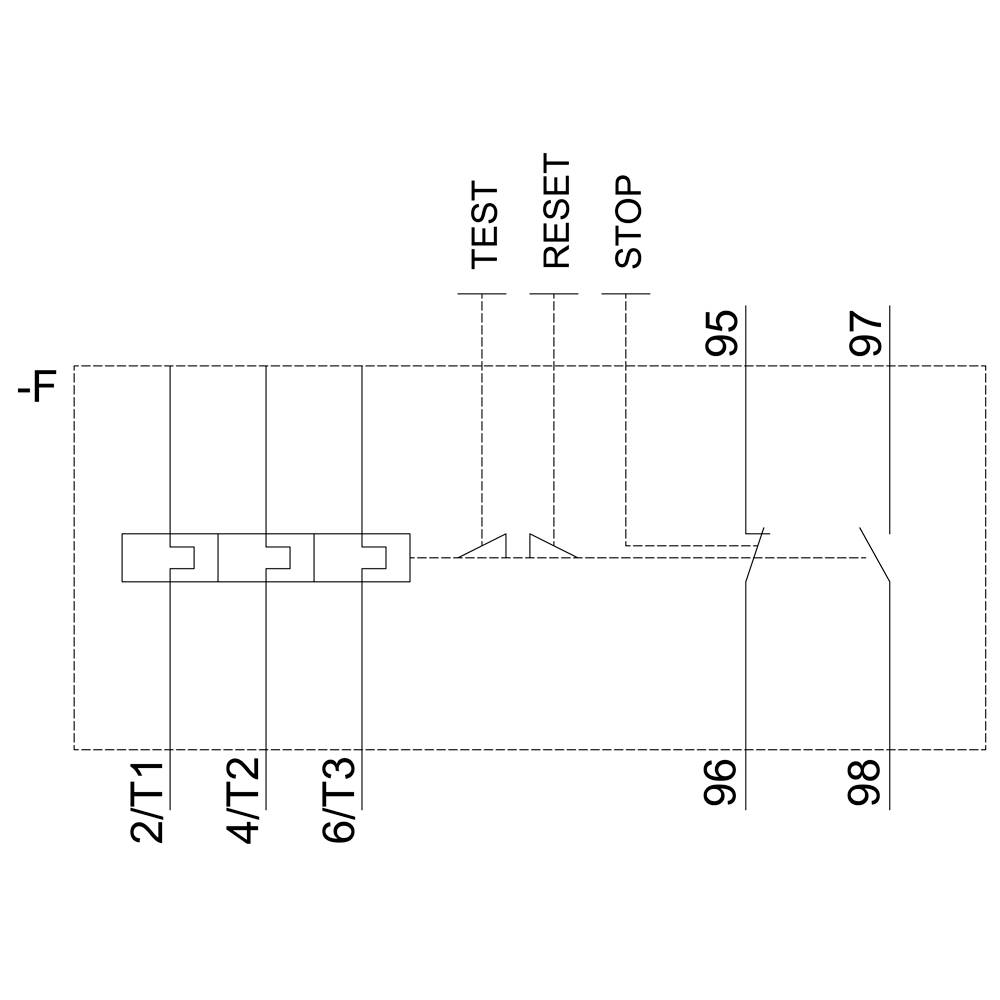

Električni plan spajanja s oznakama: 'TEST', 'RESET', 'STOP', spojeno sa strujnim krugovima 2/T1, 4/T2, 6/T3.

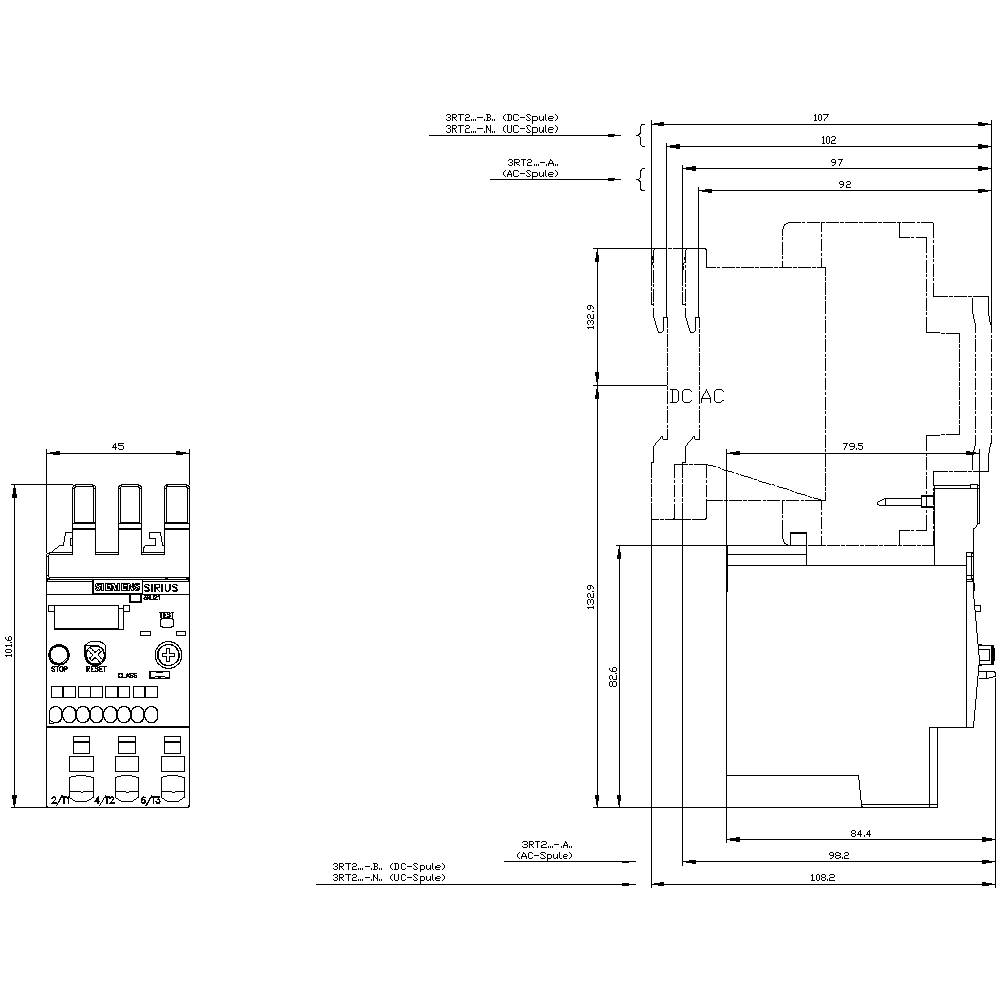

Tehnički nacrt električnog sklopnog releja s dimenzijama u milimetrima. Prikazani detaljan i glavni pogled.

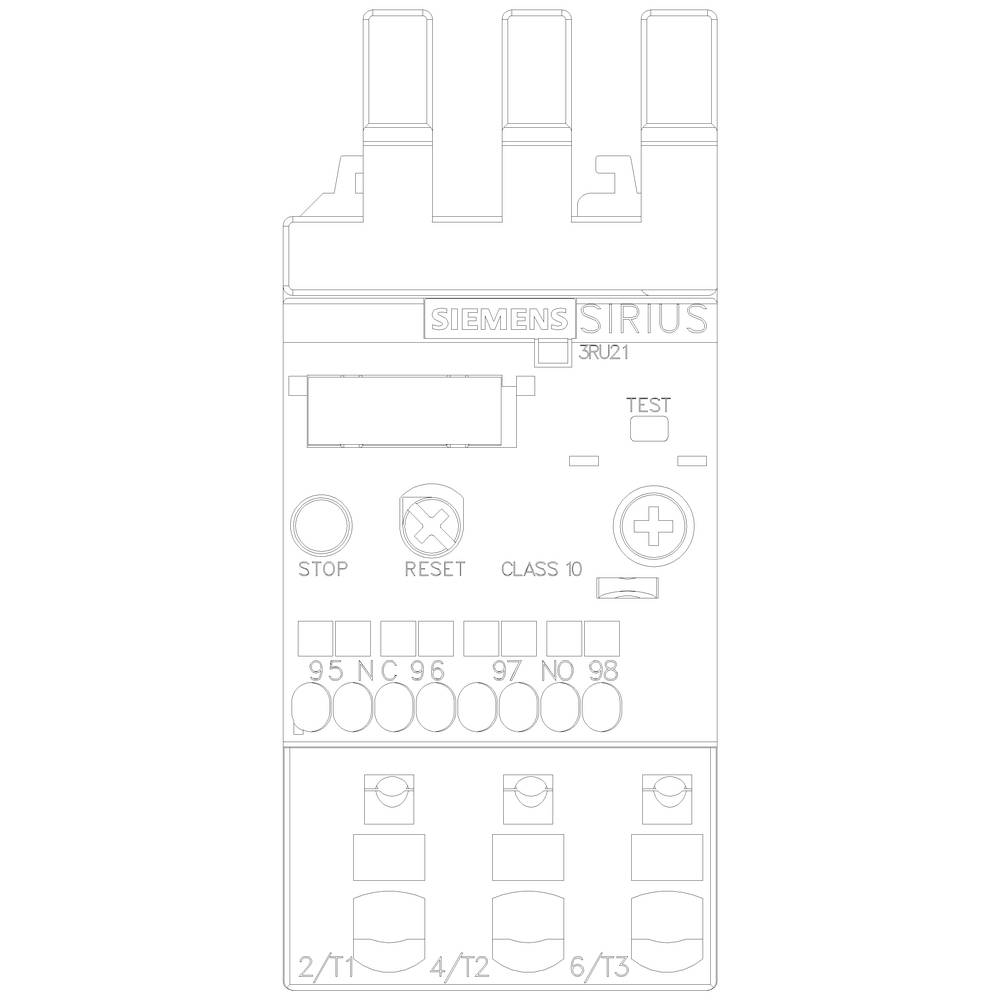

Siemens Sirius kontaktor s vidljivim upravljačkim elementima STOP, RESET i tipkom za testiranje, na kojem piše "3RU21".

1/6

Slika slična

Vrsta ambalaže

Piece

Vrsta proizvoda

preopteretni relej

Funkcije

preopterećenje

Tip

3RU2126-4AC0

Veličina

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,17.11.

Broj

kom. - zaliha Njemačka

Ukupno (77,99 € / komad)

77,99 €

uklj. PDV

samo 9,22 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Osigurač gG: 6 A, brzi: 10 A

Vrsta ambalaže: Piece

Vrsta proizvoda: preopteretni relej

Tip: 3RU2126-4AC0

Veličina: S0

Funkcije: preopterećenje

Određene značajke: automatski/ručni prekidač

Radni napon: 690 V

Područje podešavanja struje (min.): 11 A

Područje podešavanja struje (maks.): 16 A

Područje podešavanja (Struja): 11 - 16 A

Priključak: opružni priključak

: IP20

Min. temperatura: -40 °C

Maks. temperatura: +70 °C

Širina: 45 mm

Visina: 102 mm

Dubina: 84 mm

dim.: (Š x V x D) 45 x 102 x 84 mm

Sadržaj: 1 St.

AWG maks.: 8

AWG min.: 18

Nazivna struja: 16 A

Poprečni presjek fleksibilan (maks.): 10 mm²

Poprečni presjek kruti (maks.): 10 mm²

Poprečni presjek fleksibilni (min.): 1 mm²

Poprečni presjek kruti (min.): 1 mm²

: Direct attachment

: 1

: 1

: 0

: CLASS 10

: Spring clamp connection

: 690 V

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1748381 preopteretni relej Siemens 3RU2126-4AC0 Piece 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 1748381 preopteretni relej Siemens 3RU2126-4AC0 Piece 1 St.

Opis

Relej za preopterećenje 11 ... 16 A za zaštitu motora veličine S0, montaža sklopnika RAZREDA Glavni krug: stezaljka s oprugom Pomoćni krug: stezaljka s oprugom ručno-automatski RESET SIRIUS 3RU2 termički relej za preopterećenje za strujno ovisnu zaštitu opterećenja s normalnim pokretanjem protiv nedopustivo velikog zagrijavanja uslijed preopterećenja ili faznog kvara. Ova je serija posebno fleksibilna i jeftina. Svjetska odobrenja (npr. IEC i UL / CSA) i primjene u potencijalno eksplozivnim aplikacijama (ATEX ili IEC Ex) su samo po sebi razumljive. Dostupno s različitim rasponima postavki za otpuštanje preopterećenja. Dostupni su s vijčanim ili opružnim stezaljkama za brzu vezu bez održavanja i vibracija, kao i za samostalnu ugradnju. Dodaci odgovaraju svim veličinama S00 do S3. Jednostavan, učinkovit, uvijek ažuran - modularni sustav SIRIUS.

Ovaj tekst je strojno preveden.
