Name: preopteretni relej Siemens 3RU2116-1KC0 1 St.
Brand: Siemens
SKU: 1707108
Availability: BackOrder

Elektronički relej Siemensa s plavom i crvenom tipkom sprijeda. Oznaka: 'SIEMENS SIRIUS 3RU21'. Četiri priključka dolje.

Otvoreni razvodni ormar pun različitih električnih komponenata i instalacija, namijenjen obavljanju složenih upravljačkih funkcija.

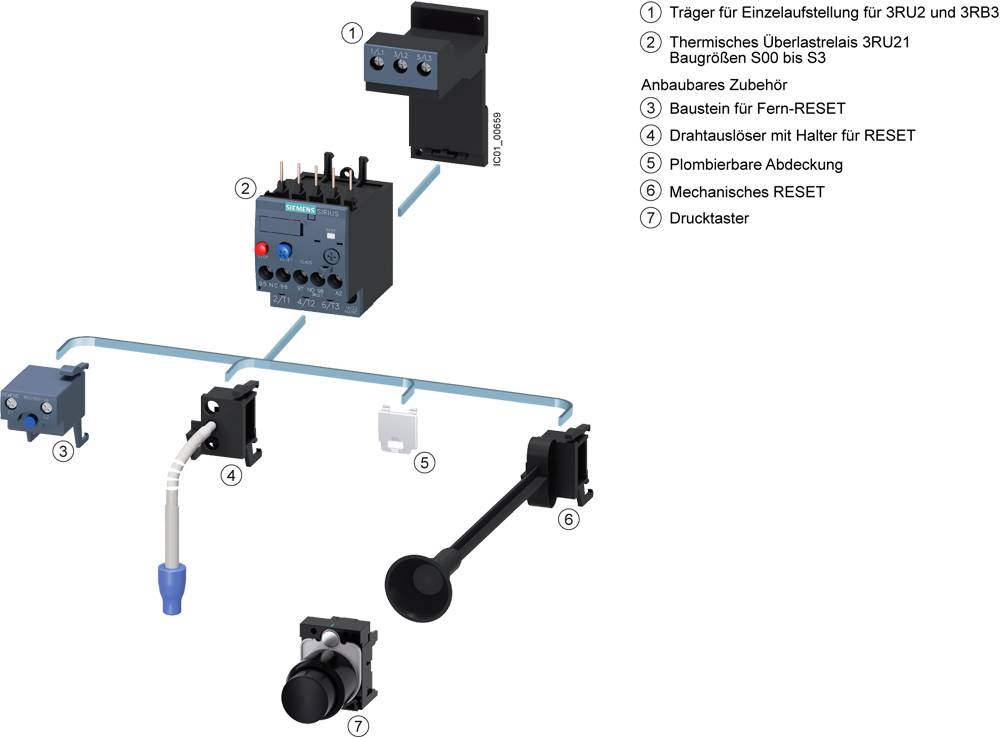

Dijagram prikazuje električne komponente strujnog kruga: nosač, releji preopterećenja, daljinski RESET, žičani okidač, poklopac, mehanički RESET, tipkalo.

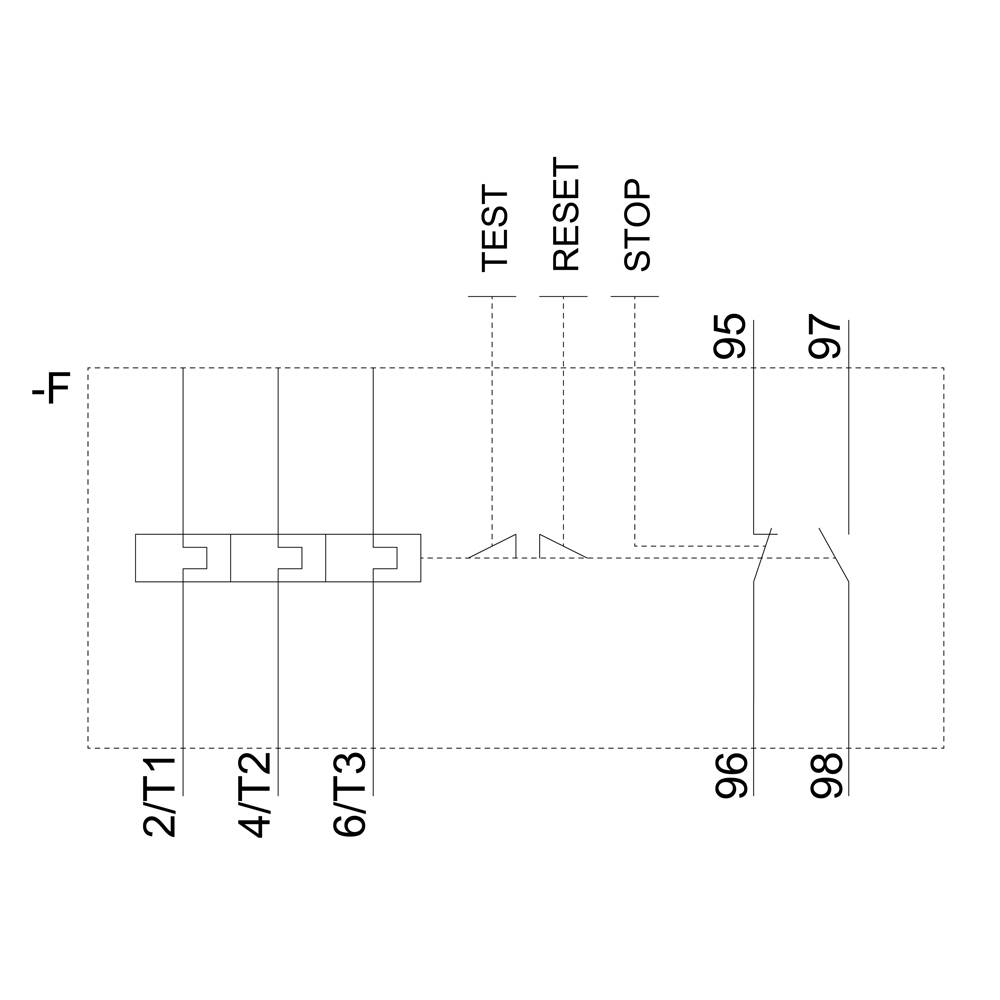

Električna shema uređaja s priključcima '2/T1', '4/T2', '6/T3'. Tipke 'Test', 'Reset', 'Stop' su označene.

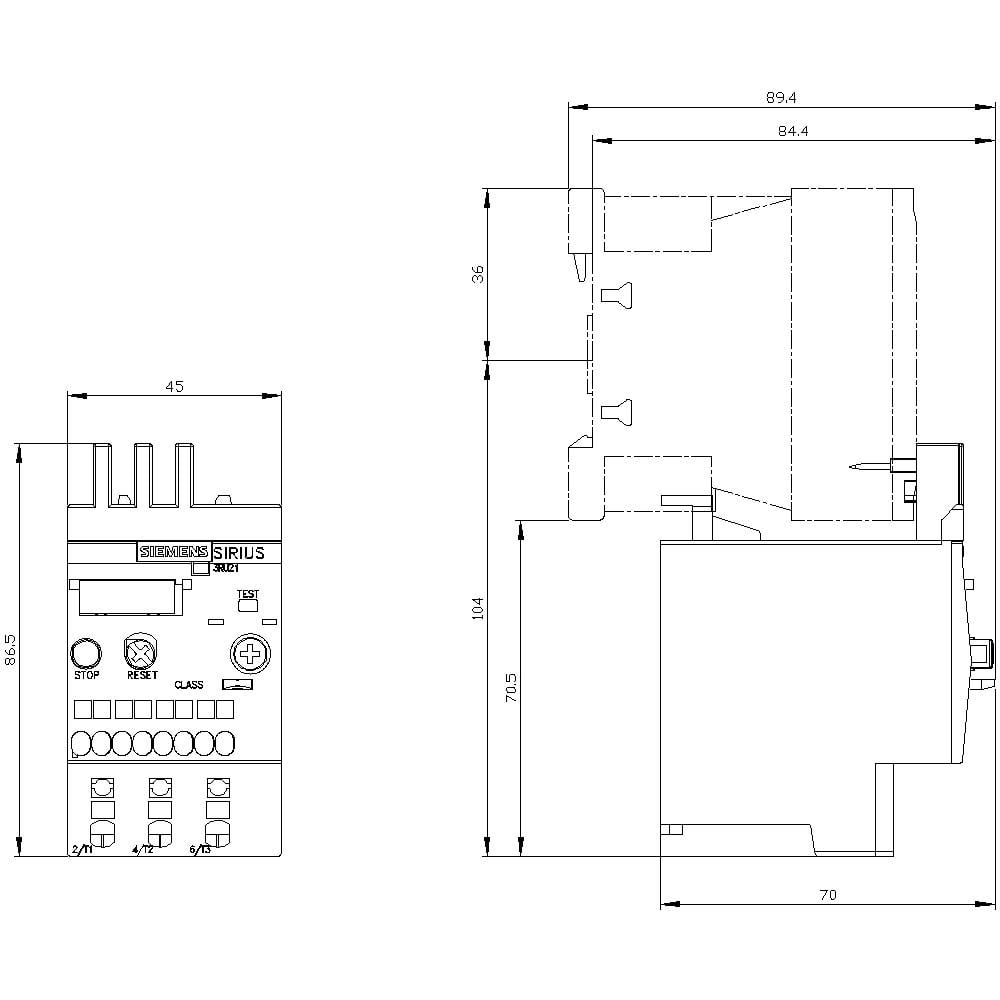

Konstruktijski nacrt Siemens SIRIUS kontaktora s dimenzijama u milimetrima. Prikazuje prednji i bočni pogled, uključujući položaje tipki za zaustavljanje, resetiranje i testiranje.

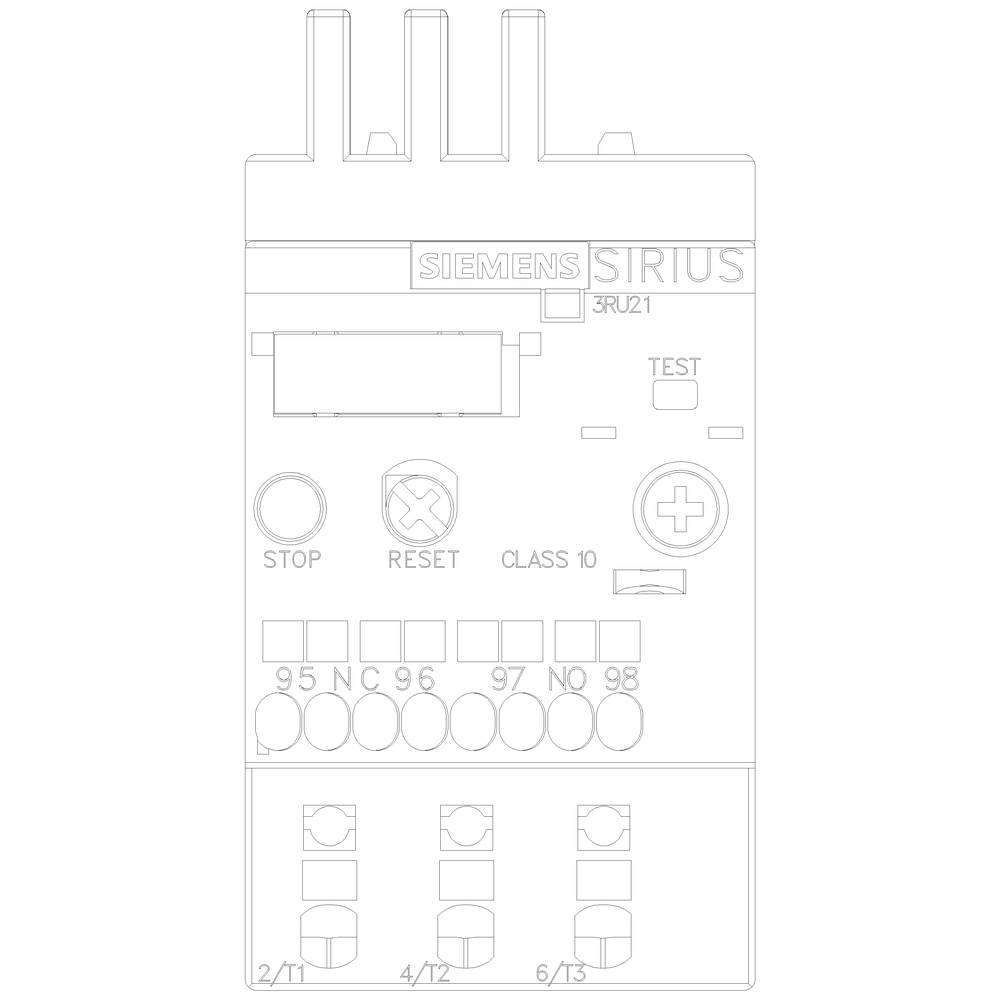

Nacrt električnog uređaja s priključcima na dnu i upravljačkim elementima na vrhu. Oznaka: 'SIEMENS SIRIUS 3RU21'.

1/6

Slika slična

Vrsta proizvoda

preopteretni relej

Funkcije

preopterećenje

Tip

3RU2116-1KC0

Veličina

S00

Radni napon

690 V

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,17.11.

Broj

kom. - zaliha Njemačka

Ukupno (89,99 € / komad)

89,99 €

uklj. PDV

samo 9,22 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Osigurač gG: 6 A, brzi: 10 A

Vrsta proizvoda: preopteretni relej

Tip: 3RU2116-1KC0

Veličina: S00

Funkcije: preopterećenje

Radni napon: 690 V

Područje podešavanja struje (min.): 9.0 A

Područje podešavanja struje (maks.): 12.5 A

Područje podešavanja (Struja): 9.0 - 12.5 A

Priključak: opružni priključak

: IP20

Min. temperatura: -40 °C

Maks. temperatura: +70 °C

Širina: 45 mm

Visina: 87 mm

Dubina: 70 mm

dim.: (Š x V x D) 45 x 87 x 70 mm

Sadržaj: 1 St.

Težina: 0.1650 kg

AWG maks.: 12

AWG min.: 20

Nazivna struja: 12.5 A

Poprečni presjek fleksibilan (maks.): 2.5 mm²

Poprečni presjek kruti (maks.): 4 mm²

Poprečni presjek fleksibilni (min.): 0.5 mm²

Poprečni presjek kruti (min.): 0.5 mm²

: Direct attachment

: 1

: 1

: 0

: CLASS 10

: Spring clamp connection

: 690 V

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1707108 preopteretni relej Siemens 3RU2116-1KC0 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 1707108 preopteretni relej Siemens 3RU2116-1KC0 1 St.

Opis

Relej za preopterećenje 9,0 ... 12,5 A za zaštitu motora veličine S00, montaža kontaktora RAZREDA Glavni krug: stezaljka s oprugom Pomoćni krug: stezaljka s oprugom ručno-automatski RESET SIRIUS 3RU2 termički relej za preopterećenje za struju ovisnu zaštitu opterećenja s normalnim pokretanjem protiv nedopustivo visokih temperatura uslijed preopterećenja ili faznog kvara . Ova je serija posebno fleksibilna i jeftina. Svjetska odobrenja (npr. IEC i UL / CSA) i primjene u potencijalno eksplozivnim aplikacijama (ATEX ili IEC Ex) su samo po sebi razumljive. Dostupno s različitim rasponima postavki za otpuštanje preopterećenja. Dostupni su s vijčanim ili opružnim stezaljkama za brzu vezu bez održavanja i vibracija, kao i za samostalnu ugradnju. Dodaci odgovaraju svim veličinama S00 do S3. Jednostavan, učinkovit, uvijek ažuran - modularni sustav SIRIUS.
