Name: preopteretni relej Siemens 3RU2116-1JC0 1 St.
Brand: Siemens
SKU: 1730705
Availability: BackOrder

Siemensov Sirius releј preopterećenja s tipkom za testiranje i dvije tipke za ponovno postavljanje. Priključci su smješteni dolje.

Otvoreni električni ormar prikazuje unutarnji raspored elektroničkih komponenti i kabela.

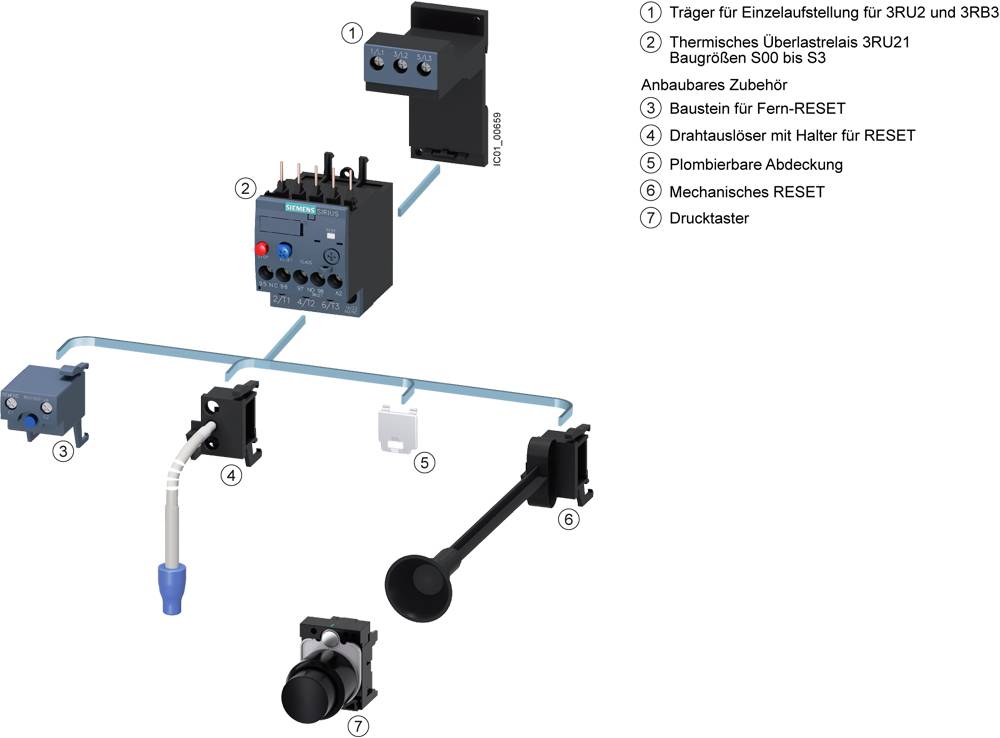

Dijagram prikazuje dodatnu opremu i komponente toplinske preopteretne zaštite. Detalji: RESET mehanizmi, upravljačke tipke, nosači.

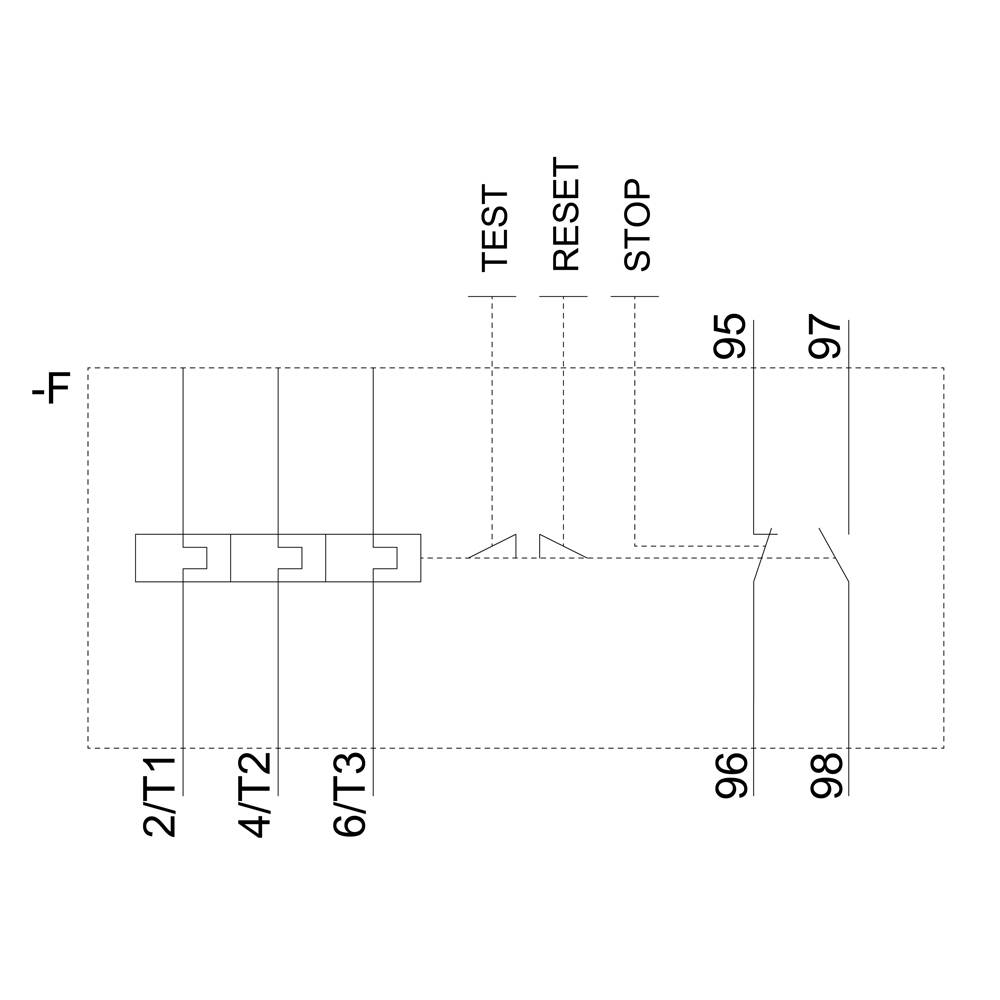

Dijagram sheme s oznakama 'TEST', 'RESET', 'STOP', povezanim numeriranim linijama 2/T1, 4/T2, 6/T3.

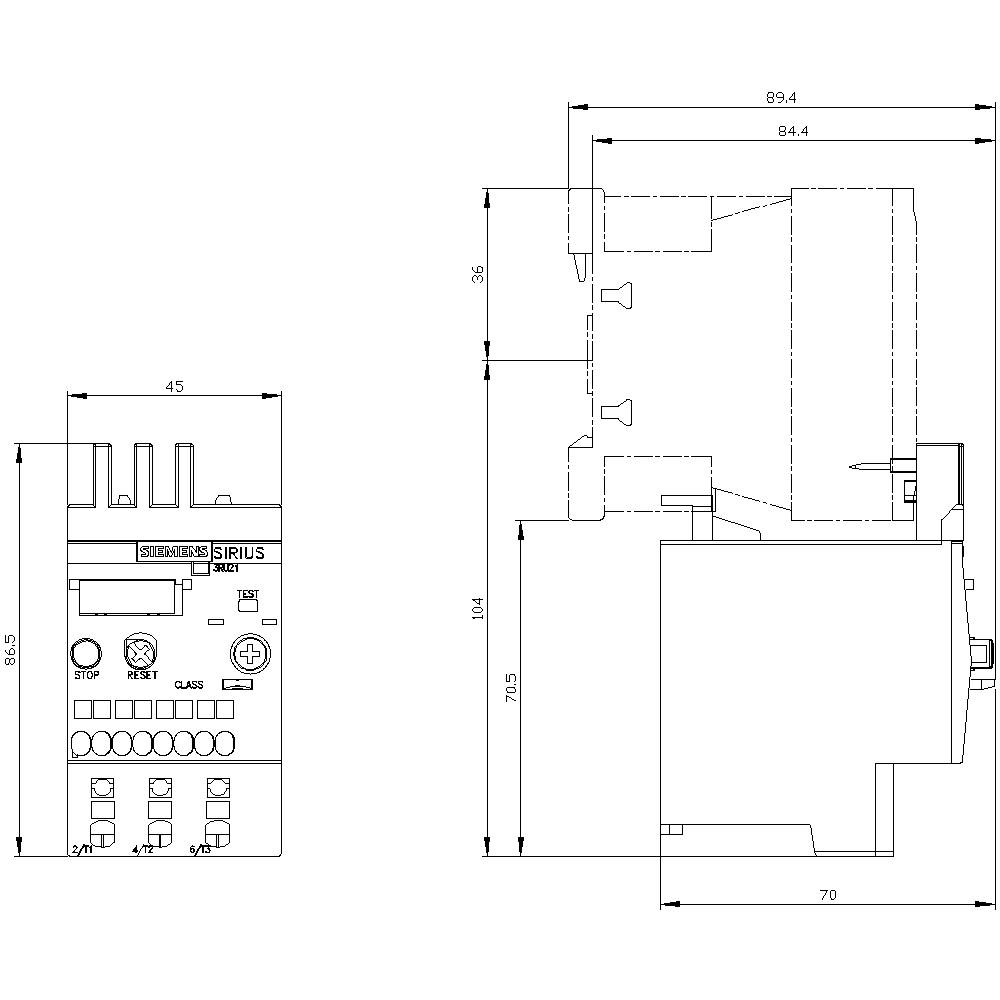

Tehnički nacrt električnog sklopnog uređaja s dimenzijama. Lijevo frontalni pogled s tipkama i priključcima, desno bočni pogled.

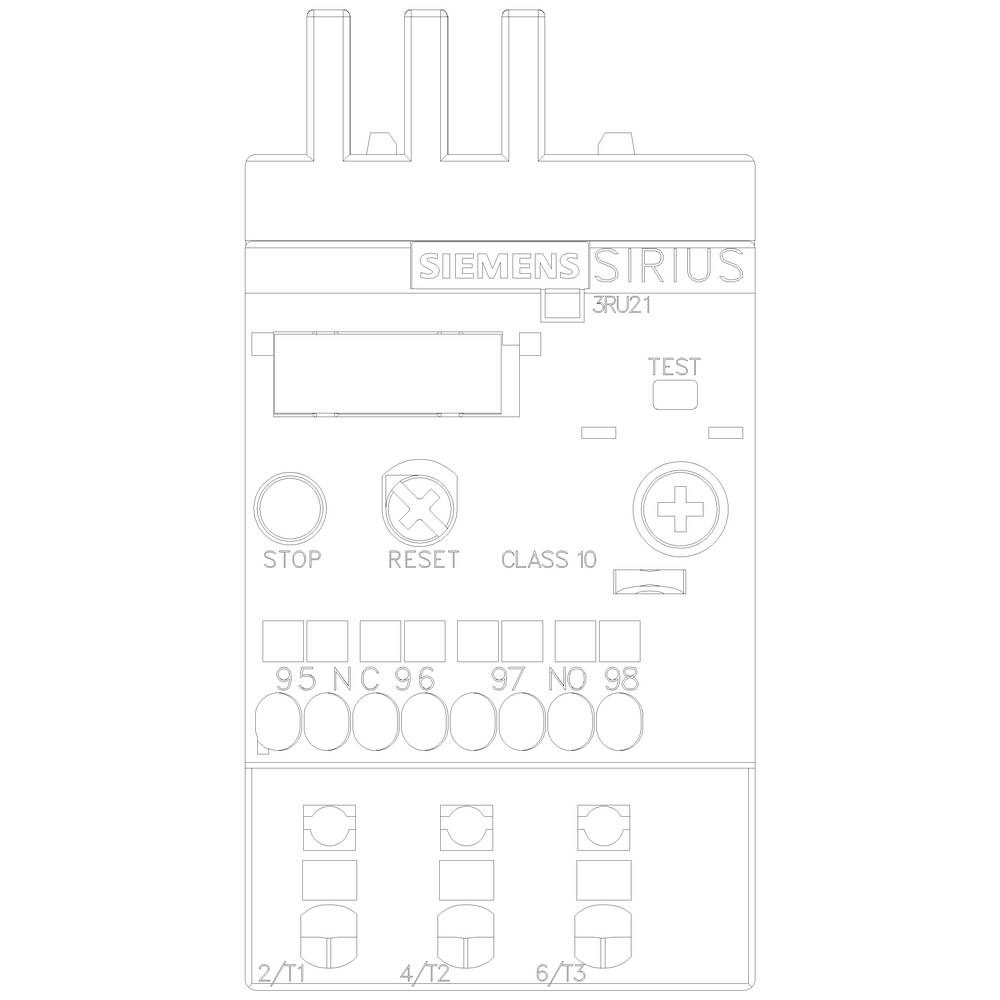

Prikaz Siemens Sirius motornog zaštitnog prekidača 3RU21 s tipkama za 'Stop' i 'Reset' te priključcima za ožičenje.

1/6

Slika slična

Vrsta proizvoda

preopteretni relej

Funkcije

preopterećenje

Tip

3RU2116-1JC0

Veličina

S00

Radni napon

690 V

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,17.11.

Broj

kom. - zaliha Njemačka

Ukupno (73,99 € / komad)

73,99 €

uklj. PDV

samo 5,64 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Osigurač gG: 6 A, brzi: 10 A

Vrsta proizvoda: preopteretni relej

Tip: 3RU2116-1JC0

Veličina: S00

Funkcije: preopterećenje

Radni napon: 690 V

Područje podešavanja struje (min.): 7.0 A

Područje podešavanja struje (maks.): 10 A

Područje podešavanja (Struja): 7.0 - 10 A

Priključak: opružni priključak

: IP20

Min. temperatura: -40 °C

Maks. temperatura: +70 °C

Širina: 45 mm

Visina: 87 mm

Dubina: 70 mm

dim.: (Š x V x D) 45 x 87 x 70 mm

Sadržaj: 1 St.

Težina: 0.1848 kg

AWG maks.: 12

AWG min.: 20

Nazivna struja: 10 A

Poprečni presjek fleksibilan (maks.): 2.5 mm²

Poprečni presjek kruti (maks.): 4 mm²

Poprečni presjek fleksibilni (min.): 0.5 mm²

Poprečni presjek kruti (min.): 0.5 mm²

: Direct attachment

: 1

: 1

: 0

: CLASS 10

: Spring clamp connection

: 690 V

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1730705 preopteretni relej Siemens 3RU2116-1JC0 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 1730705 preopteretni relej Siemens 3RU2116-1JC0 1 St.

Opis

Relej za preopterećenje 7,0 ... 10 A za zaštitu motora Veličina S00, CLASS 10 Montaža kontaktora Glavni krug: Opruga s oprugom pomoćni krug: Opruga s oprugom Ručno-Automatski-RESET SIRIUS 3RU2 termalni relej za preopterećenje za zaštitu ovisno o trenutnoj zaštiti potrošača s normalnim pokretanjem protiv nedopustivo visokog zagrijavanja zbog preopterećenja ili kvara faze. Ova serija je osobito fleksibilna i isplativa. Ovlaštenja su u svijetu (npr. IEC i UL / CSA) i aplikacije u potencijalno eksplozivnim aplikacijama (ATEX ili IEC Ex). Dostupno s različitim rasponima podešavanja opterećenja s preopterećenjem. Dostupni su s vijčanim ili opružnim priključkom za brzo, bez potrebe za održavanjem i protiv vibracija, kao i za samostalno postavljanje. Dodatna oprema prikladna je za sve veličine od S00 do S3. Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.

Ovaj tekst je strojno preveden.
