Name: preopteretni relej Siemens 3RU2116-1EC1 Piece 1 St.
Brand: Siemens
SKU: 1700502
Availability: BackOrder

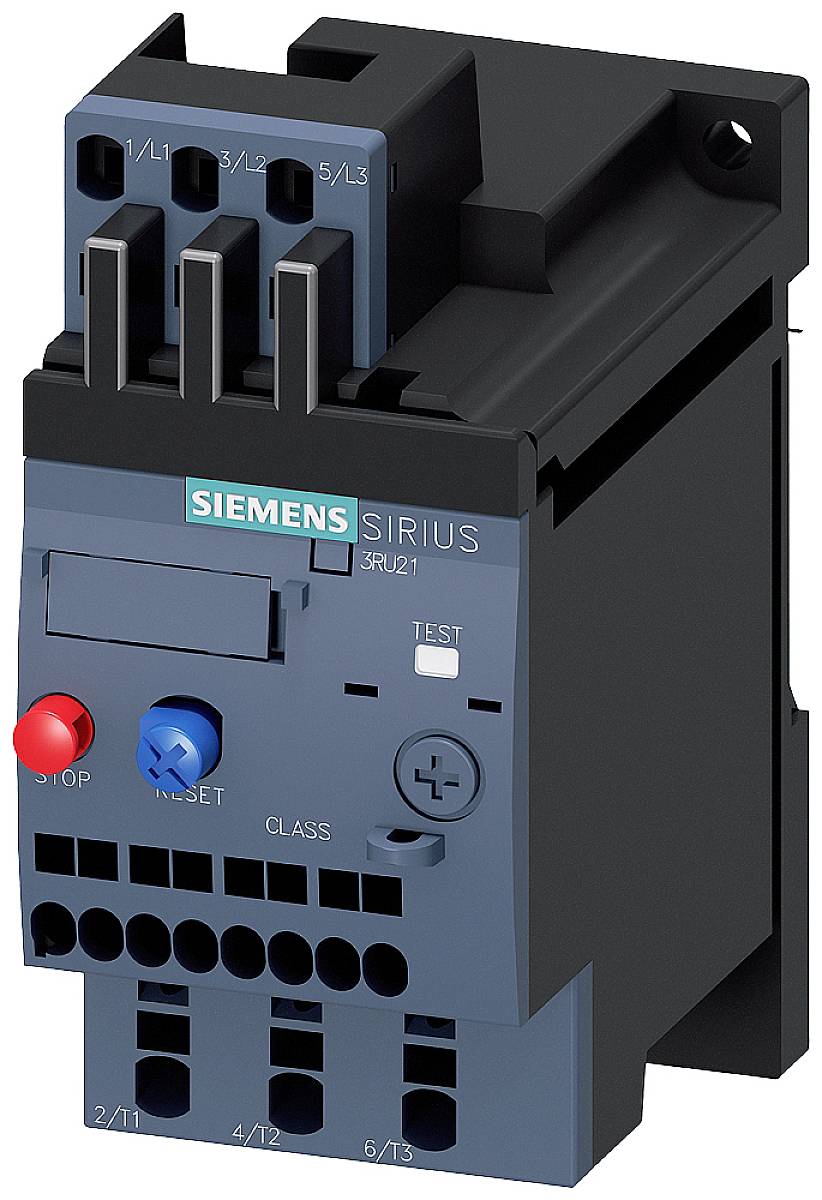

Siemens Sirius zaštitni uređaj s priključcima na vrhu, kontrolnim tipkama i prozorčićem za pregled dolje, označen kao 3RU21.

Otvoreni razvodni ormar s više razina elektroničkih komponenata i kabelskih poveznica, namijenjen upravljanju industrijskim procesima.

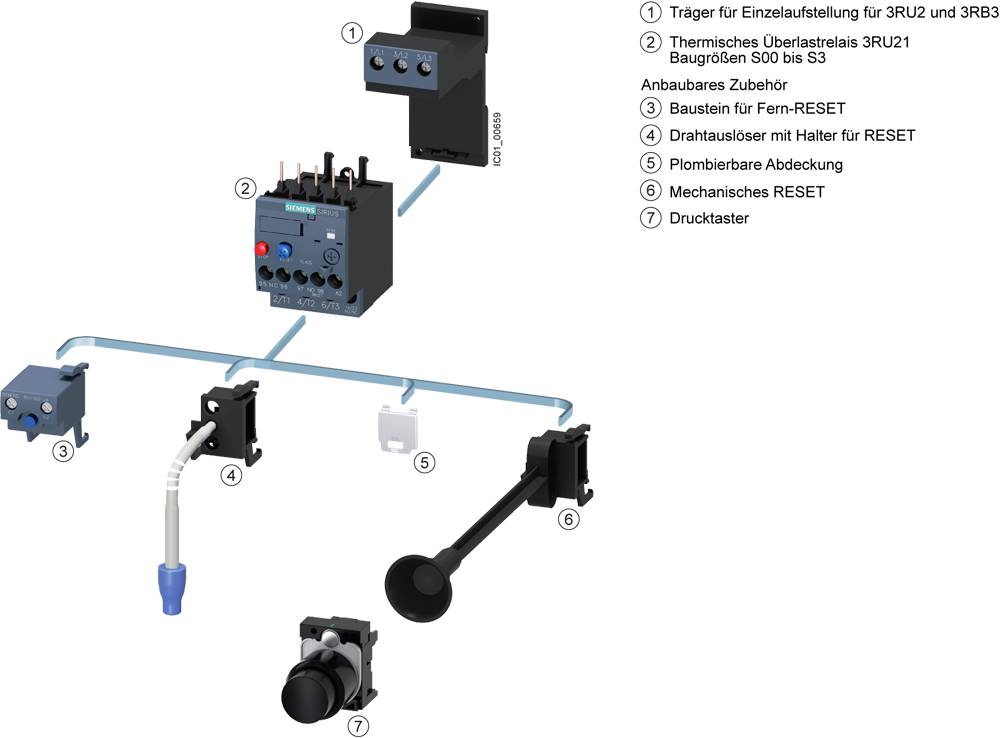

Slika električne sheme s numeracijom: 1. Nosač 3RU21, 2. Relej preopterećenja, 3. Daljinski RESET, 4. Žičani okidač, 5. Poklopac, 6. Mehanički RESET, 7. Tipkalo.

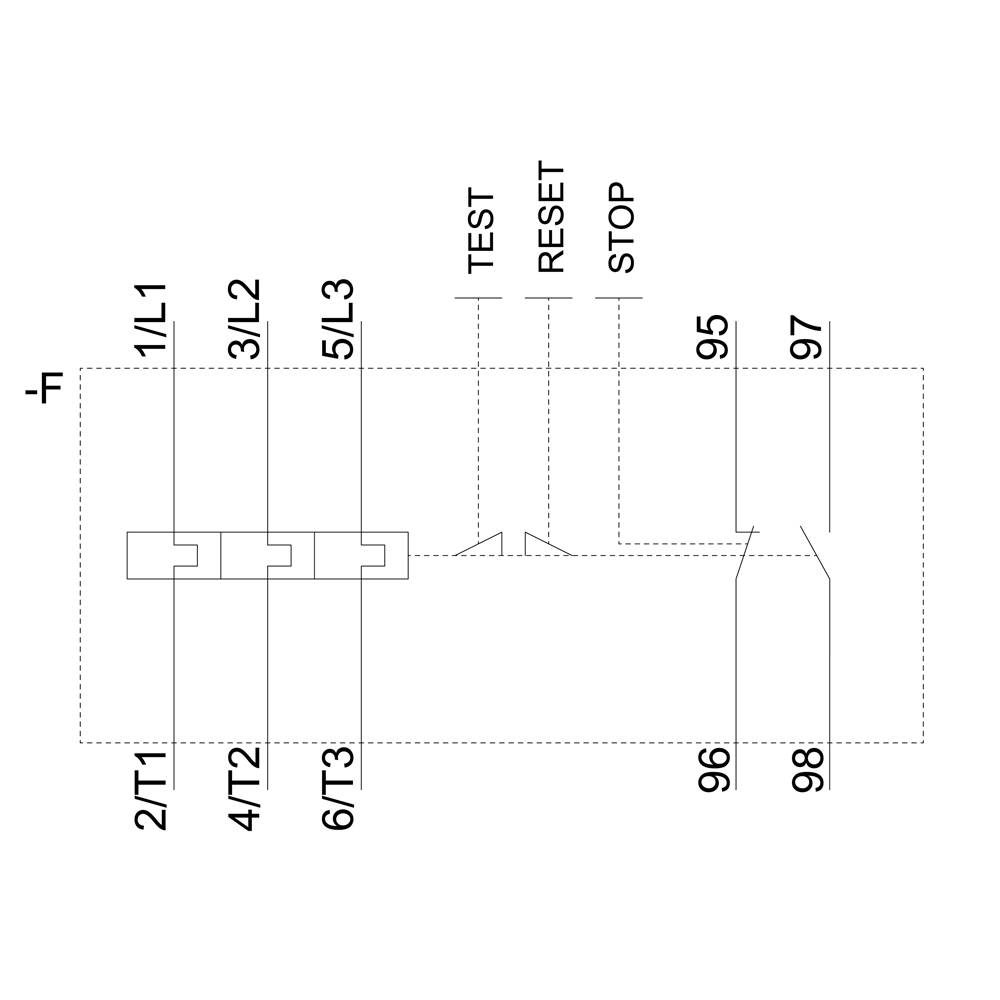

Dijagram električnog prekidača s priključcima: 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3. Funkcije: TEST, RESET, STOP.

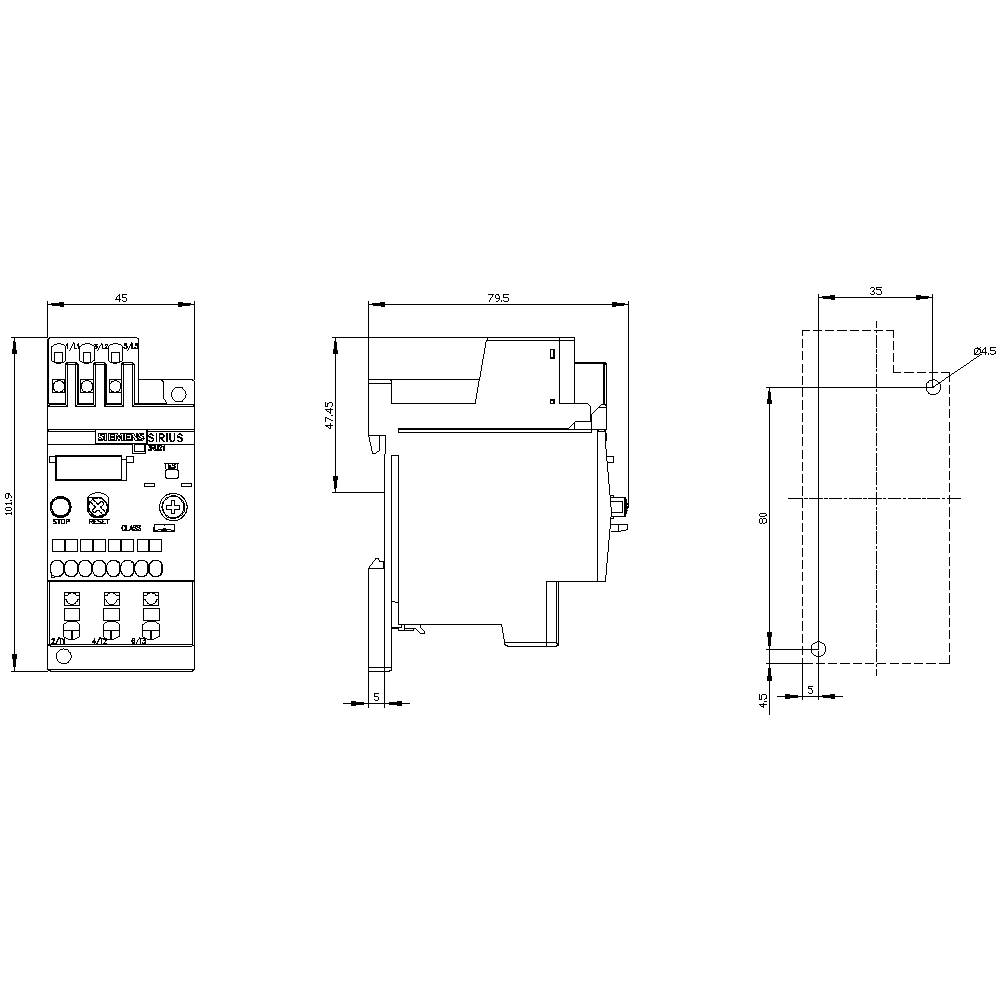

Nacrt električnog uređaja s prednjom i bočnom stranom. Dimenzije su navedene: širina 45 mm, visina 47,6 mm, dubina 79,5 mm.

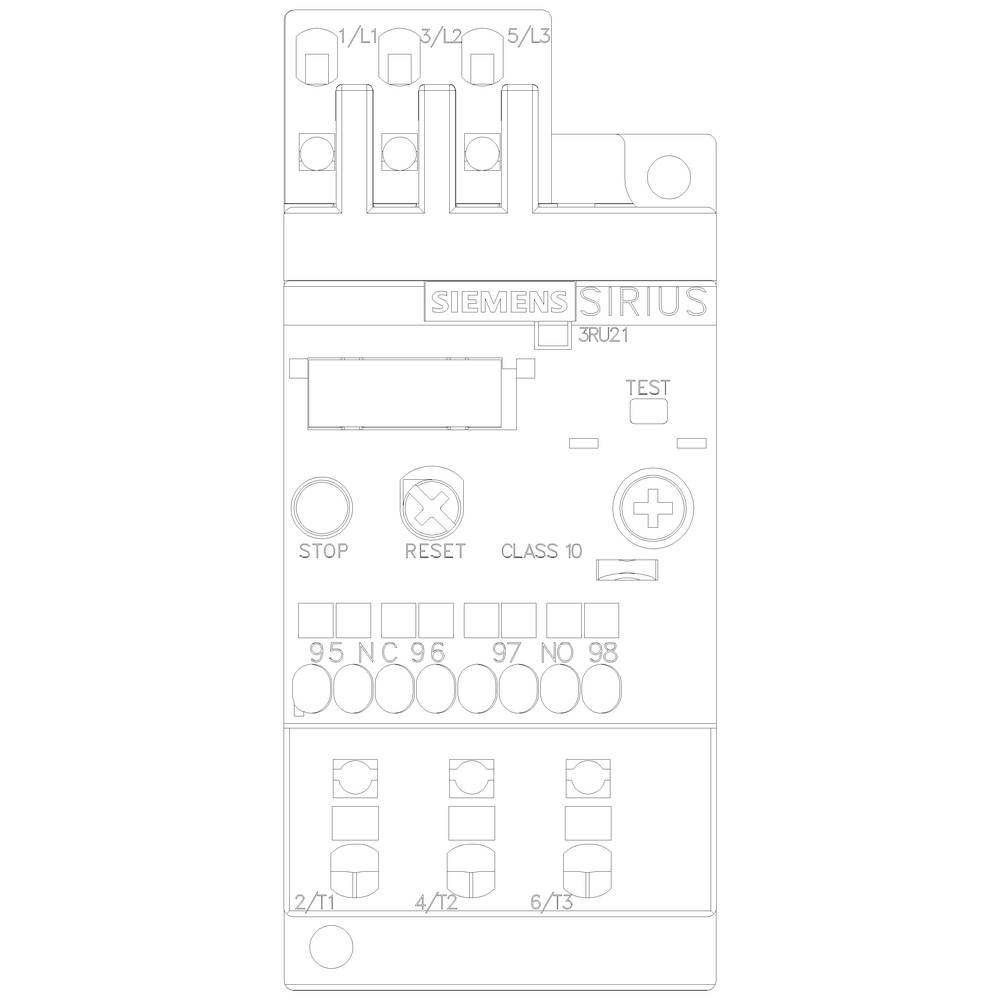

Siemens SIRIUS 3RU21 termički releji preopterećenja. Shematski prikaz prikazuje priključke, tipke za zaustavljanje i resetiranje, tipku za testiranje i područje podešavanja.

1/6

Slika slična

Vrsta ambalaže

Piece

Vrsta proizvoda

preopteretni relej

Funkcije

preopterećenje

Tip

3RU2116-1EC1

Veličina

S00

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,17.11.

Broj

kom. - zaliha Njemačka

Ukupno (114,99 € / komad)

114,99 €

uklj. PDV

samo 11,27 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Osigurač gG: 6 A, brzi: 10 A

Vrsta ambalaže: Piece

Vrsta proizvoda: preopteretni relej

Tip: 3RU2116-1EC1

Veličina: S00

Funkcije: preopterećenje

Radni napon: 690 V

Područje podešavanja struje (min.): 2.8 A

Područje podešavanja struje (maks.): 4.0 A

Područje podešavanja (Struja): 2.8 - 4.0 A

Priključak: opružni priključak

: IP20

Min. temperatura: -40 °C

Maks. temperatura: +70 °C

Širina: 45 mm

Visina: 102 mm

Dubina: 79 mm

dim.: (Š x V x D) 45 x 102 x 79 mm

Sadržaj: 1 St.

AWG maks.: 12

AWG min.: 20

Nazivna struja: 4 A

Poprečni presjek fleksibilan (maks.): 2.5 mm²

Poprečni presjek kruti (maks.): 4 mm²

Poprečni presjek fleksibilni (min.): 0.5 mm²

Poprečni presjek kruti (min.): 0.5 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Spring clamp connection

: 690 V

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1700502 preopteretni relej Siemens 3RU2116-1EC1 Piece 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 1700502 preopteretni relej Siemens 3RU2116-1EC1 Piece 1 St.

Opis

Relej za preopterećenje 2.8 ... 4.0 A za zaštitu motora Veličina S00, CLASS 10 Pojedinačna instalacija Glavni krug: Opruga s oprugom Pomoćni krug: Opruga s oprugom Ručno-Automatski-RESET SIRIUS 3RU2 termalni relej za preopterećenje za zaštitu ovisno o trenutnoj zaštiti potrošača s normalnim pokretanjem protiv nedopustivo visokog grijanja zbog preopterećenja ili kvara faze , Ova serija je osobito fleksibilna i isplativa. Ovlaštenja su u svijetu (npr. IEC i UL / CSA) i aplikacije u potencijalno eksplozivnim aplikacijama (ATEX ili IEC Ex). Dostupno s različitim rasponima podešavanja opterećenja s preopterećenjem. Dostupni su s vijčanim ili opružnim priključkom za brzo, bez potrebe za održavanjem i protiv vibracija, kao i za samostalno postavljanje. Dodatna oprema prikladna je za sve veličine od S00 do S3. Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.
