Name: preopteretni relej 1 zatvarač, 1 otvarač Siemens 3RB3143-4XD0 Single 1 St.
Brand: Siemens
SKU: 1743367
Availability: BackOrder

'Siemens Sirius kontaktor s plavom postavnom tipkom. Trostruki priključci gore, više priključaka i prekidača na prednjoj strani.'

Otvoreni električni ormar s nekoliko redova električnih komponenata, poput sklopki i osigurača, uredno raspoređenih.

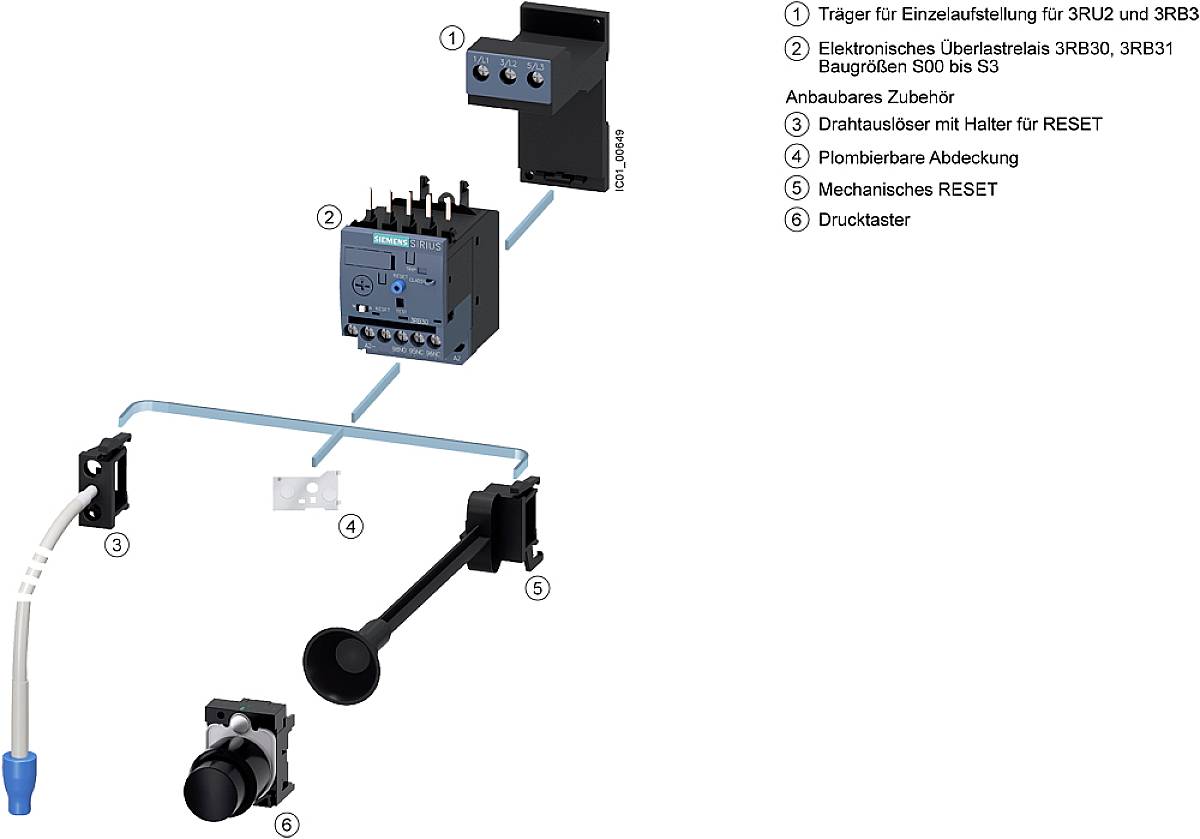

Dijagram električne sheme s oznakama komponenata: nosač, releji preopterećenja, priključni pribor, poklopac, mehanički RESET, tipkalo.

'TEST' i 'RESET' kratice duž shematskog strujnog kruga, prikazane linijama i pravokutnim komponentama.

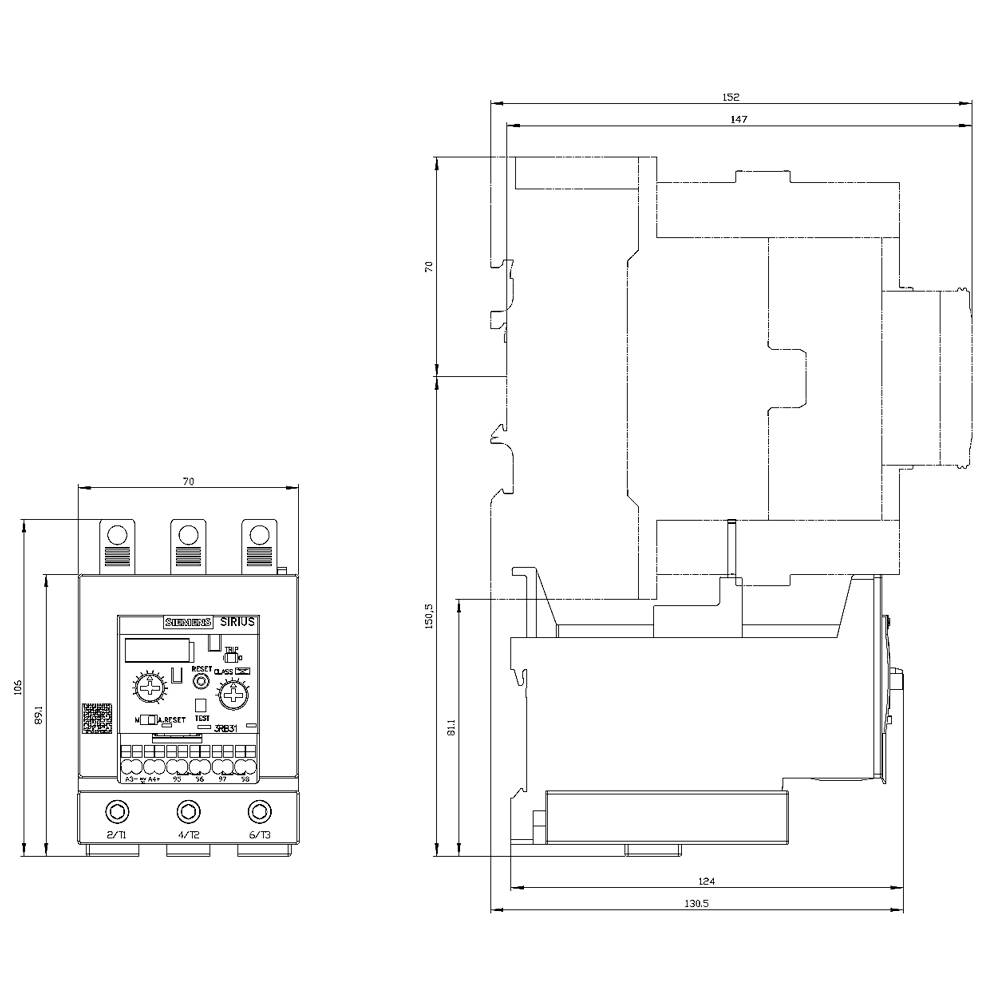

Tehnički nacrt prekidača s električnim priključcima i dimenzijama kućišta. Na lijevoj strani prikazan je prednji panel, na desnoj bočni pogled s detaljnim mjerama.

1/5

Slika slična

Vrsta ambalaže

Single

Vrsta proizvoda

preopteretni relej

Funkcije

preopterećenje

Vrsta kontakta

1 zatvarač

1 otvarač

Tip

3RB3143-4XD0

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,17.11.

Broj

kom. - zaliha Njemačka

Ukupno (375,00 € / komad)

375,00 €

uklj. PDV

samo 29,71 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta ugradnje: Ugradnja kontaktora Zaštita od strujnog udara: osigurač za prste s vertikalnim kontaktom sprijeda prema IEC 60529 Broj polova: 3 Klasa putovanja: KLASA 5E, 10E, 20E i 30E podesive

Vrsta ambalaže: Single

Vrsta proizvoda: preopteretni relej

Tip: 3RB3143-4XD0

Veličina: S3

Funkcije: preopterećenje

Određene značajke: automatski/ručni prekidač

Radni napon: 1000 V/AC

Područje podešavanja struje (min.): 32 A

Područje podešavanja struje (maks.): 115 A

Područje podešavanja (Struja): 32 - 115 A

Vrsta kontakta: 1 zatvarač
1 otvarač

Priključak: vijak

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 70 mm

Visina: 106 mm

dim.: (D x Š x V) 124 x 70 x 106 mm

Sadržaj: 1 St.

AWG maks.: 1

AWG min.: 10

Nazivna struja: 115 A

Dužina: 124 mm

Poprečni presjek fleksibilni (min.): 2.5 mm²

Poprečni presjek kruti (min.): 2.5 mm²

: Separate positioning

: 1

: 1

: 0

: Adjustable

: Screw connection

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Funkcije

Vrsta kontakta

Vrsta proizvoda

Relej za preopterećenje 1 zatvarač, 1 otvarač 1 kom. Siemens 3RB3016-1NB0

Kataloški br.:1430762

Dostava sri,23.12.

Conrad Electronic

preopterećenje

1 zatvarač

preopteretni relej

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

134,99 €^*

Relej za preopterećenje 1 zatvarač, 1 otvarač 1 kom. Siemens 3RB3016-1PB0

Kataloški br.:1430768

Dostava uto,17.11.

Conrad Electronic

preopterećenje

1 zatvarač

preopteretni relej

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

109,99 €^*

Relej za preopterećenje 1 zatvarač, 1 otvarač 1 kom. Siemens 3RB3016-1SB0

Kataloški br.:1430765

Dostava uto,03.11.

2 kom. - zaliha NjemačkaConrad Electronic

preopterećenje

1 zatvarač

preopteretni relej

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

109,99 €^*

Relej za preopterećenje 1 zatvarač, 1 otvarač 1 kom. Siemens 3RB3016-1TB0

Kataloški br.:1430766

Dostava sri,23.12.

Conrad Electronic

preopterećenje

1 zatvarač

preopteretni relej

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

109,99 €^*

Relej za preopterećenje 1 zatvarač, 1 otvarač 1 kom. Siemens 3RB3026-1VB0

Kataloški br.:1430770

Dostava sri,23.12.

Conrad Electronic

preopterećenje

1 zatvarač

preopteretni relej

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

189,99 €^*

Relej za preopterećenje 1 zatvarač, 1 otvarač 1 kom. Siemens 3RB3036-1UB0

Kataloški br.:1430767

Dostava sri,23.12.

Conrad Electronic

preopterećenje

1 zatvarač

preopteretni relej

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

184,99 €^*

Relej za preopterećenje 1 zatvarač, 1 otvarač 1 kom. Siemens 3RB3036-1WB0

Kataloški br.:1430769

Dostava sri,23.12.

Conrad Electronic

preopterećenje

1 zatvarač

preopteretni relej

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

249,99 €^*

jedinica za procjenu 2 zatvarač, 2 otvarač Siemens 3RB2283-4AA1 Single 1 St.

Kataloški br.:1749930

Dostava uto,17.11.

Conrad Electronic

monostabilno

2 zatvarač

jedinica za procjenu

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

445,00 €^*

jedinica za procjenu 2 zatvarač, 2 otvarač Siemens 3RB2283-4AC1 Piece 1 St.

Kataloški br.:1742023

Dostava uto,17.11.

Conrad Electronic

preopterećenje

2 zatvarač

jedinica za procjenu

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

445,00 €^*

jedinica za procjenu 2 zatvarač, 2 otvarač Siemens 3RB2383-4AA1 1 St.

Kataloški br.:1742024

Dostava uto,17.11.

Conrad Electronic

preopterećenje

2 zatvarač

jedinica za procjenu

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

599,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1743367 preopteretni relej 1 zatvarač, 1 otvarač Siemens 3RB3143-4XD0 Single 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 1743367 preopteretni relej 1 zatvarač, 1 otvarač Siemens 3RB3143-4XD0 Single 1 St.

Opis

Relej opterećenja 32 ... 115 A za zaštitu motora Veličina S3, KLASA 5E ... 30E Montaža kontakta Glavni krug: vijak Pomoćni krug: opruga s oprugom Ručno-automatsko-RESET Elektronički relej za preopterećenje SIRIUS 3RB3 za trenutnu zaštitu potrošača s normalnim i teškim radom od neprihvatljivo visokog zagrijavanja zbog Preopterećenje, fazna neravnoteža ili faza kvara. Zahvaljujući velikim rasponima podešavanja struje i različitim karakteristikama isklapanja, samo nekoliko vrsta pokriva cijelu seriju motora. S njihovim malim gubitkom snage oni su posebno energetski učinkoviti i doprinose manjem zagrijavanju u upravljačkom ormaru. Odobrenja u svijetu (npr. IEC i UL / CSA) i aplikacije u potencijalno eksplozivnoj atmosferi (ATEX) su naravno. Verzija 3RB31 nudi napredne značajke poput integriranog daljinskog električnog resetiranja, detekcije zemljovida i još mnogo toga. Dostupni su s različitim rasponima podešavanja opterećenja preopterećenjem i različitim razmacima. Dostupni su s vijčanim ili opružnim priključkom za brzo, bez potrebe za održavanjem i protiv vibracija, kao i za samostalno postavljanje. Dodatna oprema prikladna je za sve veličine od S00 do S3. Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.
