Name: preopteretni relej 1 zatvarač, 1 otvarač Siemens 3RB3026-2SE0 1 St.
Brand: Siemens
SKU: 1743068
Availability: BackOrder

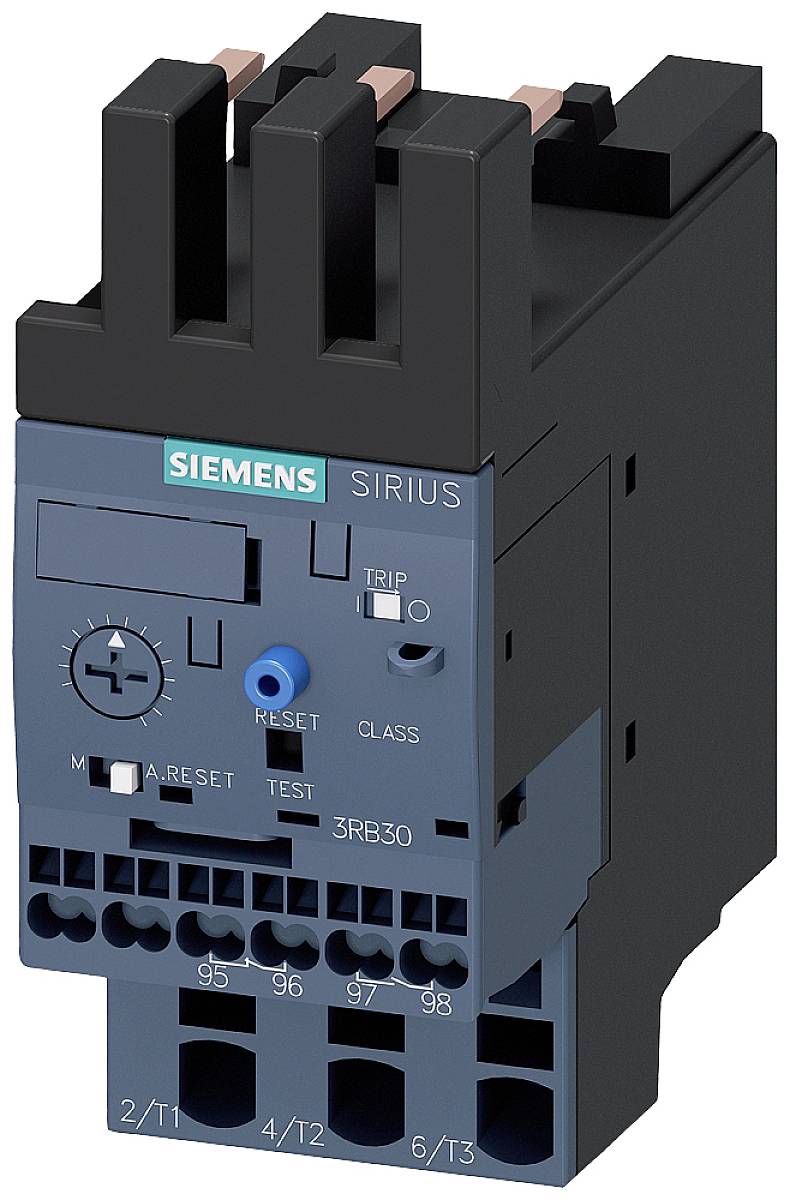

Elektronski nadstrujni relej marke Siemens, model Sirius 3RB30, s tipkom za resetiranje i testiranje te indikatorom za 'ISKLOP'.

Otvoreni razvodni ormar prikazuje razne električne komponente i ožičenja, poredane u nekoliko redova za potrebe upravljanja.

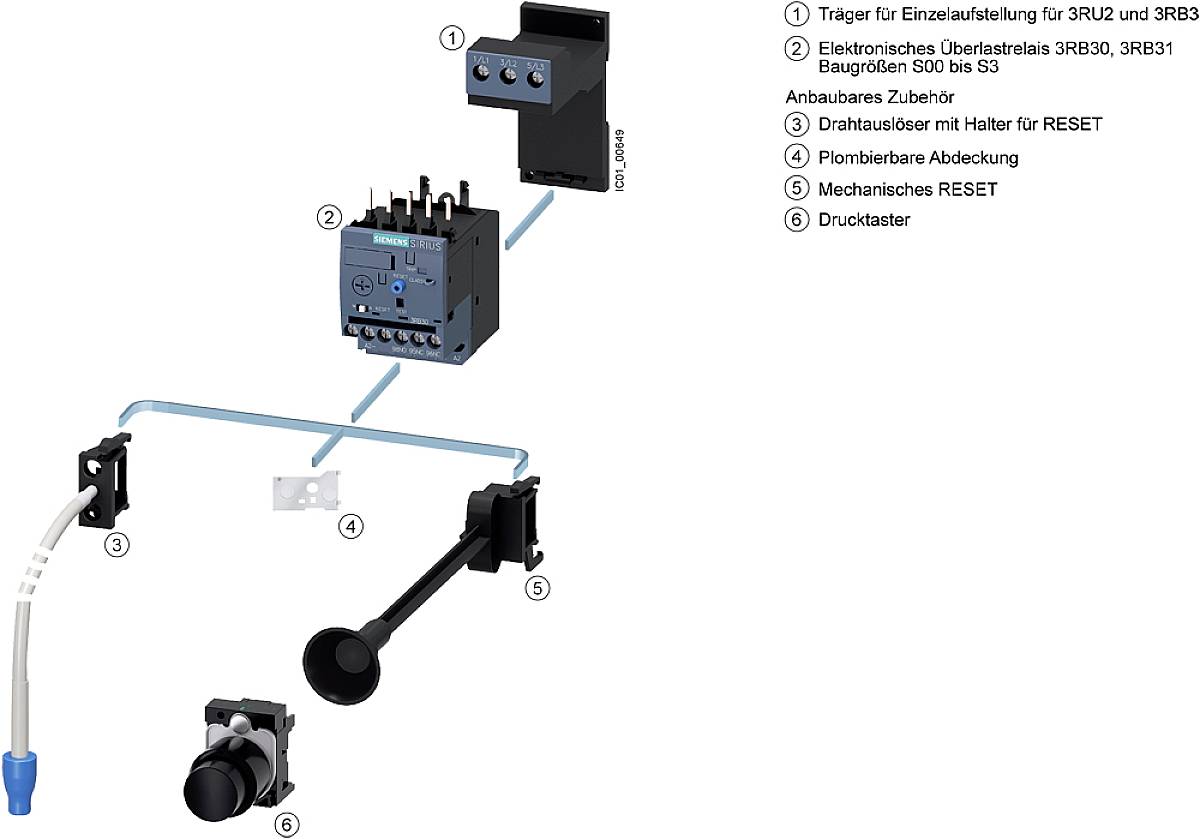

Dijagram prikazuje električne komponente: nosač s pojedinačnim postavljanjem, releji preopterećenja, dodatna oprema za ugradnju, okretni okidač, poklopac, RESET, tipkalo.

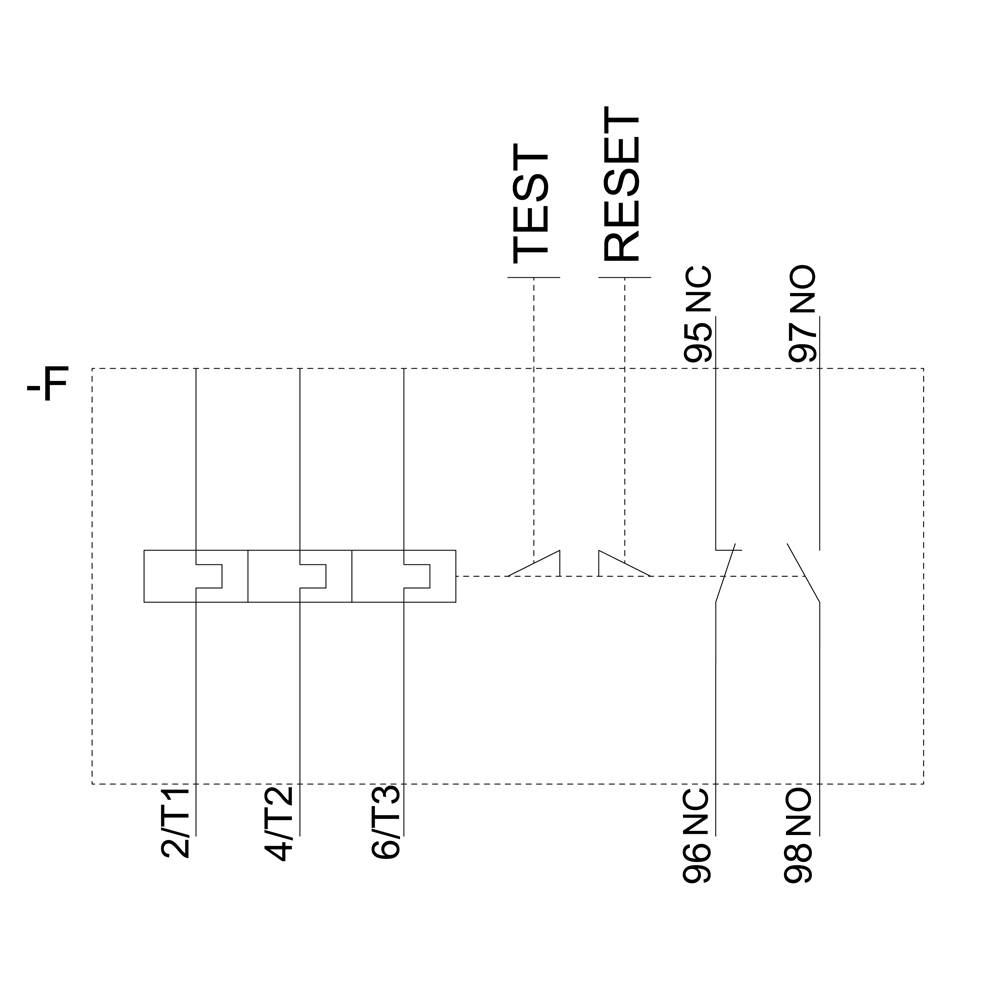

Shema spoja releja s priključcima: 'T1', 'T2', 'T3'. Tipke označene s 'TEST' i 'RESET'. Kontakti: '95 NC', '96 NC', '97 NO', '98 NO'.

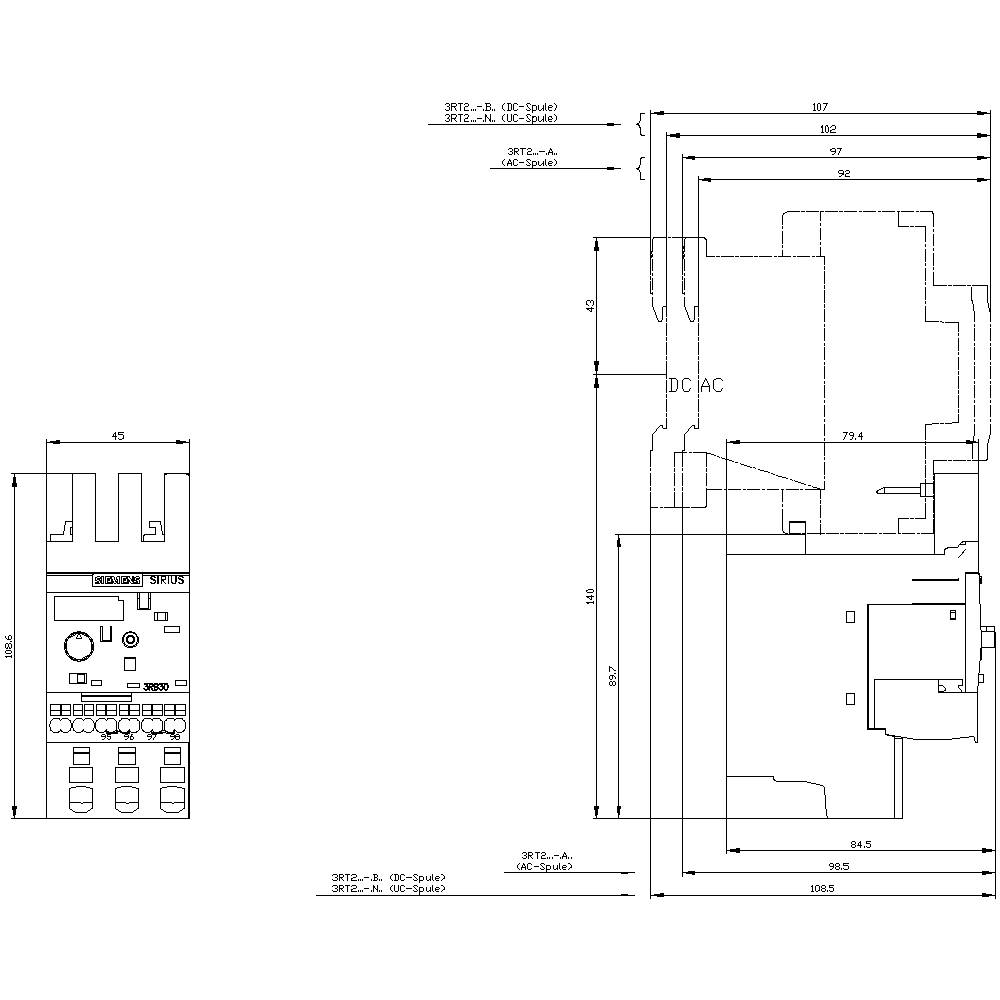

Tehnički dijagram električne komponente koji prikazuje detaljne mjere i specifične priključke, poput DC/AC ulaza.

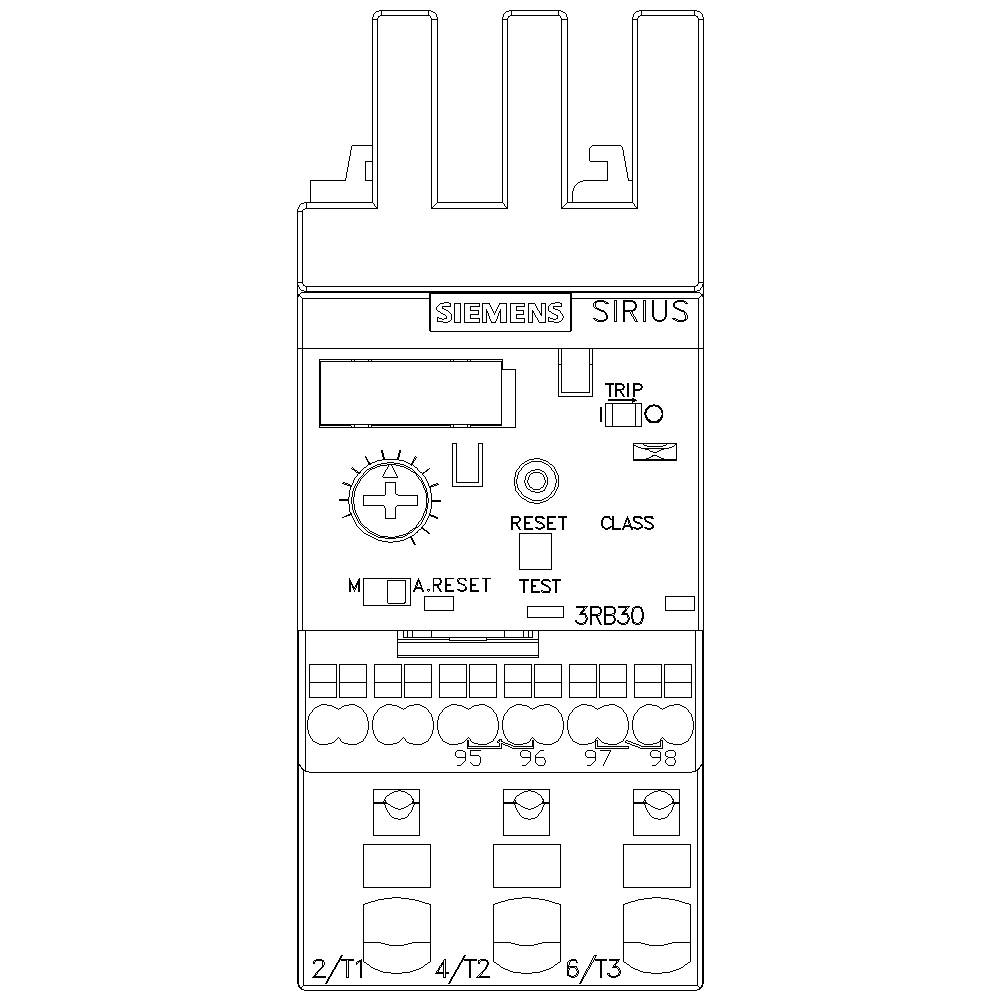

Relejna simbolička shema Siemens SIRIUS 3RB30 relejem za preopterećenje s funkcijama ponovnog postavljanja i testiranja, odabirom klase i priključnim stezaljkama.

1/6

Slika slična

Vrsta proizvoda

preopteretni relej

Funkcije

preopterećenje

Vrsta kontakta

1 zatvarač

1 otvarač

Tip

3RB3026-2SE0

Veličina

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,17.11.

Broj

kom. - zaliha Njemačka

Ukupno (174,99 € / komad)

174,99 €

uklj. PDV

samo 16,39 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta ugradnje: montažni kontaktor Zaštita od strujnog udara: siguran za prste Broj polova: 3 Klasa putovanja: KLASA 20E

Vrsta proizvoda: preopteretni relej

Tip: 3RB3026-2SE0

Veličina: S0

Funkcije: preopterećenje

Određene značajke: automatski/ručni prekidač

Radni napon: 690 V/AC

Područje podešavanja struje (min.): 3 A

Područje podešavanja struje (maks.): 12 A

Područje podešavanja (Struja): 3 - 12 A

Vrsta kontakta: 1 zatvarač
1 otvarač

Priključak: opružni priključak

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Visina: 109 mm

dim.: (D x Š x V) 85 x 45 x 109 mm

Sadržaj: 1 St.

AWG maks.: 8

AWG min.: 18

Nazivna struja: 12 A

Dužina: 85 mm

Poprečni presjek fleksibilni (min.): 1 mm²

Poprečni presjek kruti (min.): 1 mm²

: Separate positioning

: 1

: 1

: 0

: Class 20

: Spring clamp connection

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Funkcije

Vrsta kontakta

Vrsta proizvoda

Relej za preopterećenje 1 zatvarač, 1 otvarač 1 kom. Siemens 3RB3016-1NB0

Kataloški br.:1430762

Dostava pon,28.12.

Conrad Electronic

preopterećenje

1 zatvarač

preopteretni relej

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

134,99 €^*

Relej za preopterećenje 1 zatvarač, 1 otvarač 1 kom. Siemens 3RB3016-1PB0

Kataloški br.:1430768

Dostava uto,17.11.

Conrad Electronic

preopterećenje

1 zatvarač

preopteretni relej

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

109,99 €^*

Relej za preopterećenje 1 zatvarač, 1 otvarač 1 kom. Siemens 3RB3016-1SB0

Kataloški br.:1430765

Dostava sri,04.11.

2 kom. - zaliha NjemačkaConrad Electronic

preopterećenje

1 zatvarač

preopteretni relej

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

109,99 €^*

Relej za preopterećenje 1 zatvarač, 1 otvarač 1 kom. Siemens 3RB3016-1TB0

Kataloški br.:1430766

Dostava pon,28.12.

Conrad Electronic

preopterećenje

1 zatvarač

preopteretni relej

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

109,99 €^*

Relej za preopterećenje 1 zatvarač, 1 otvarač 1 kom. Siemens 3RB3026-1VB0

Kataloški br.:1430770

Dostava pon,28.12.

Conrad Electronic

preopterećenje

1 zatvarač

preopteretni relej

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

189,99 €^*

Relej za preopterećenje 1 zatvarač, 1 otvarač 1 kom. Siemens 3RB3036-1UB0

Kataloški br.:1430767

Dostava pon,28.12.

Conrad Electronic

preopterećenje

1 zatvarač

preopteretni relej

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

184,99 €^*

Relej za preopterećenje 1 zatvarač, 1 otvarač 1 kom. Siemens 3RB3036-1WB0

Kataloški br.:1430769

Dostava pon,28.12.

Conrad Electronic

preopterećenje

1 zatvarač

preopteretni relej

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

249,99 €^*

jedinica za procjenu 2 zatvarač, 2 otvarač Siemens 3RB2283-4AA1 Single 1 St.

Kataloški br.:1749930

Dostava uto,17.11.

Conrad Electronic

monostabilno

2 zatvarač

jedinica za procjenu

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

445,00 €^*

jedinica za procjenu 2 zatvarač, 2 otvarač Siemens 3RB2283-4AC1 Piece 1 St.

Kataloški br.:1742023

Dostava uto,17.11.

Conrad Electronic

preopterećenje

2 zatvarač

jedinica za procjenu

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

445,00 €^*

jedinica za procjenu 2 zatvarač, 2 otvarač Siemens 3RB2383-4AA1 1 St.

Kataloški br.:1742024

Dostava uto,17.11.

Conrad Electronic

preopterećenje

2 zatvarač

jedinica za procjenu

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

599,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1743068 preopteretni relej 1 zatvarač, 1 otvarač Siemens 3RB3026-2SE0 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 1743068 preopteretni relej 1 zatvarač, 1 otvarač Siemens 3RB3026-2SE0 1 St.

Opis

Relej za preopterećenje 3 ... 12 A za zaštitu motora Veličina S0, CLASS 20 Montaža kontakta Glavni krug: Opruga s oprugom Pomoćni krug: Opruga s oprugom Ručno-Automatski-RESET Elektronički relej za preopterećenje SIRIUS 3RB3 za trenutnu zaštitu potrošača s normalnim i teškim radom počevši od neprihvatljivo visoke temperature zbog preopterećenja, fazne neravnoteže faza neuspjeh. Zahvaljujući velikim rasponima podešavanja struje i različitim karakteristikama isklapanja, samo nekoliko vrsta pokriva cijelu seriju motora. S njihovim malim gubitkom snage oni su posebno energetski učinkoviti i doprinose manjem zagrijavanju u upravljačkom ormaru. Odobrenja u svijetu (npr. IEC i UL / CSA) i aplikacije u potencijalno eksplozivnoj atmosferi (ATEX) su naravno. Dostupni su s različitim rasponima podešavanja opterećenja preopterećenjem i različitim razmacima. Dostupni su s vijčanim ili opružnim priključkom za brzo, bez potrebe za održavanjem i protiv vibracija, kao i za samostalno postavljanje. Dodatna oprema prikladna je za sve veličine od S00 do S3. Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.

Ovaj tekst je strojno preveden.
