Picotronic laserski modul točka crvena 1 mW DB635-1-3-FA (14x45) -F20000

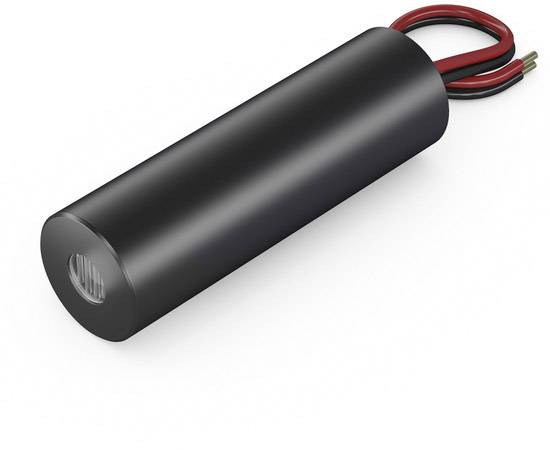

Crni cilindrični elektromotor s dva istaknutna crvena i crna vodiča na jednom kraju.

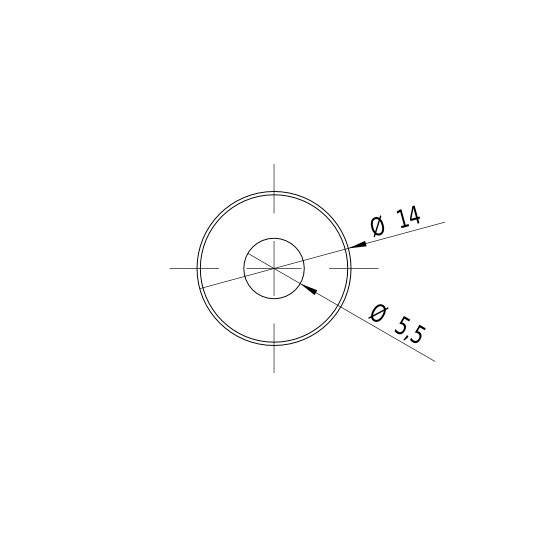

Konstruktijski nacrt prstena kružnog oblika s vanjskim promjerom od 14 mm i unutarnjim promjerom od 5,5 mm.

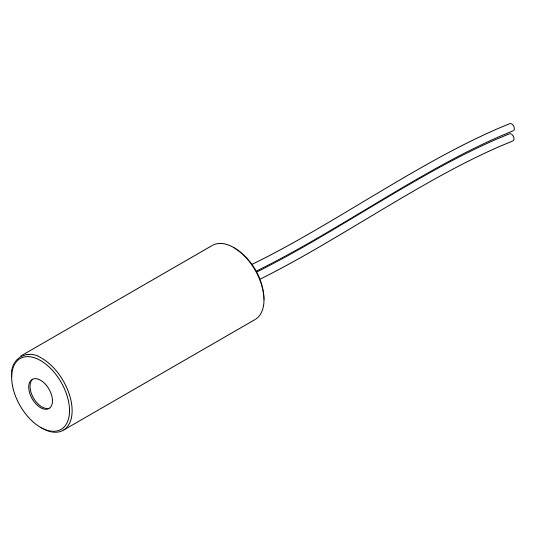

Jednostavan dijagram prikazuje cilindričnu komponentu s dva istaknutna žica koja se vjerojatno koriste za električno spajanje.

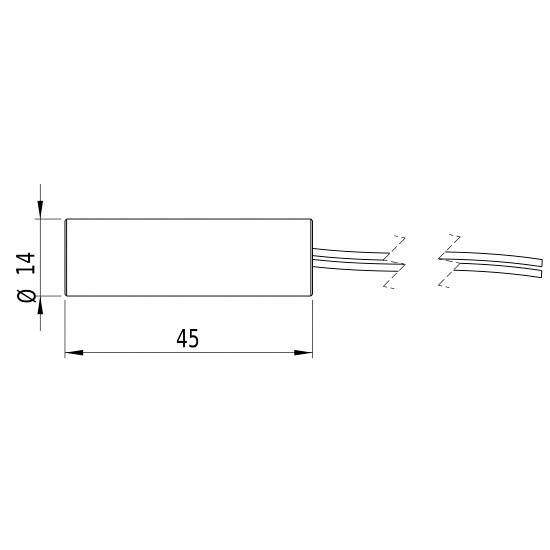

Shema cilindričnog dijela promjera 14 mm i duljine 45 mm. Dva žica strše van.

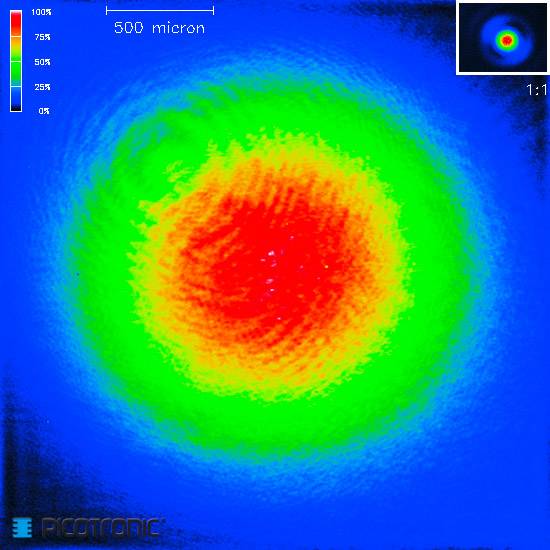

Slika u bojama prikazuje toplinski profil objekta. Crvene zone su toplije, zelene i plave zone hladnije. Skala pokazuje 500 mikrometara.

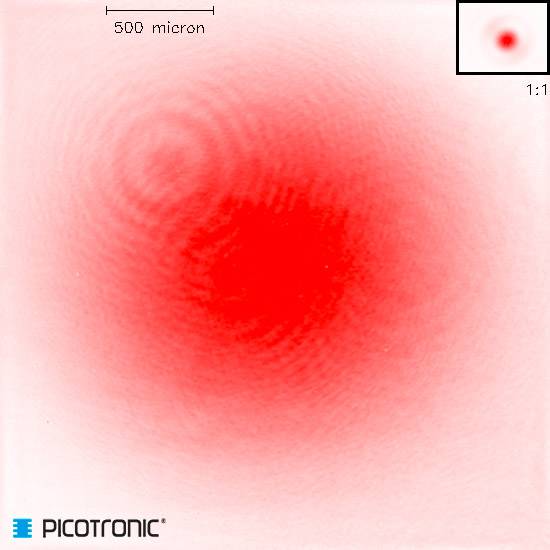

Crveno obojeni interferentni uzorak s valnim zrakama. Gore lijevo mjerilo '500 mikrona'. Logo Picotronicа u kutu.

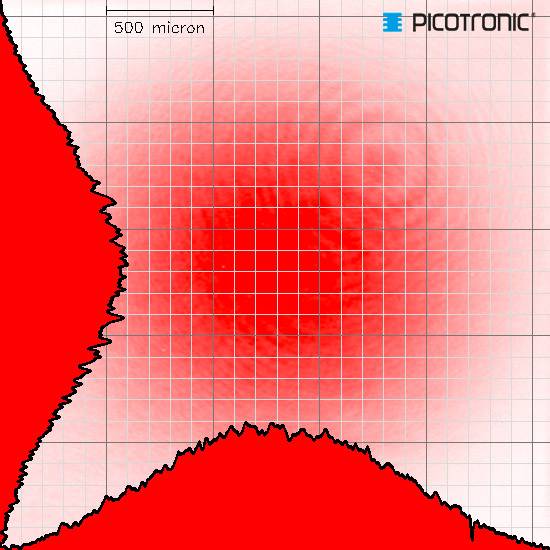

Mikroskopska slika prikazuje crveni, zrnasti uzorak koji se proteže s lijeva na desno, s mjernom skalom od 500 mikrona u gornjem lijevom kutu.

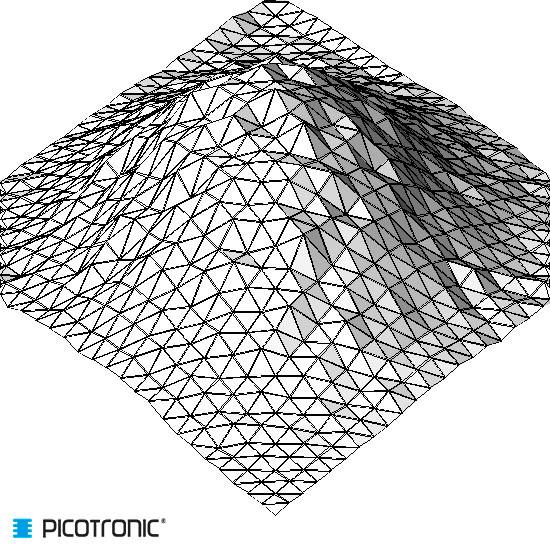

Trodimenzionalni mrežni model nepravilne površine. Prikazuje visinske razlike kroz mrežu trokuta.
3D grafika s mrežnom strukturom prikazuje obojeni prikaz planine, prijelaz boja od plave (0%) do crvene (100%) pokazuje visinske razlike.
1/9
Vrsta proizvoda
laserski modul
Zračenje - značajke
točka
Valna duljina
635 nm
Snaga
1 mW
Kategorija lasera
2
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Nije dostupno
Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Picotronic laserski modul točka crvena 1 mW DB635-1-3-FA (14x45) -F20000

  • crvena
  • Kategorija lasera: 2
  • Zračenje - značajke: točka

Više informacija

  • Žuti znak upozorenja s crnim tekstom: 'Lasersko zračenje. Ne gledati u zraku. Laser razreda 2 prema DIN EN 60825-1:2008-05'.

Tehnički podaci

  • Priključni kabel od 100 mm
Vrsta proizvoda

laserski modul

Vrsta

DB635-1-3-FA (14x45) -F20000

Zračenje - značajke

točka

Svojstva žarišta

fiksni fokus 20 m

Boja

crvena

Valna duljina

635 nm

1 mW

Kategorija lasera

2

Odstupanje zrake

0.3 mrad

Radna udaljenost

20 m

Radni napon

3 V/DC

Pogonska struja

32 mA

Materijal

aluminij

RoHS-konforno

Da

Maks. temperatura

+50 °C

Min. temperatura

-20 °C

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1695925 Picotronic laserski modul točka crvena 1 mW DB635-1-3-FA (14x45) -F20000

Upute za rad i sigurnost

Upute za rad i sigurnost 1695925 Picotronic laserski modul točka crvena 1 mW DB635-1-3-FA (14x45) -F20000

Informacije

Informacije 1695925 Picotronic laserski modul točka crvena 1 mW DB635-1-3-FA (14x45) -F20000

Izjava o sukladnosti

Izjava o sukladnosti 1695925 Picotronic laserski modul točka crvena 1 mW DB635-1-3-FA (14x45) -F20000

Opis

Isporuka uključuje

  • Laserski modul, točkasti crvene boje 1 mW Picotronic DB635-1-3-FA(14x45)-F20000

Napomene

Klasa 2: lasersko zračenje! Pazite na mjere opreza! Ne gledajte u zraku (opekline mrežnice).
