Picotronic laserski modul točka crvena 1 mW DA635-1-3 (16x58)

Crni cilindrični LED reflektor s dva istaknuta crvena vodiča, pogodan za osvjetljenjske primjene.

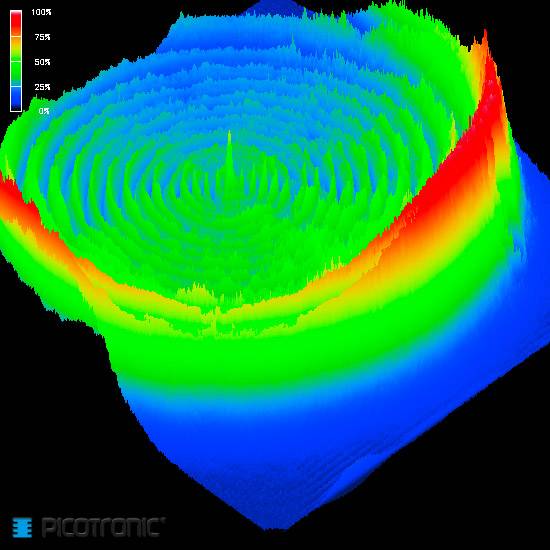

3D dijagram prikazuje bojom kodirano topografsko reljefno polje, od plave do crvene boje, koje ilustrira visinske razlike.

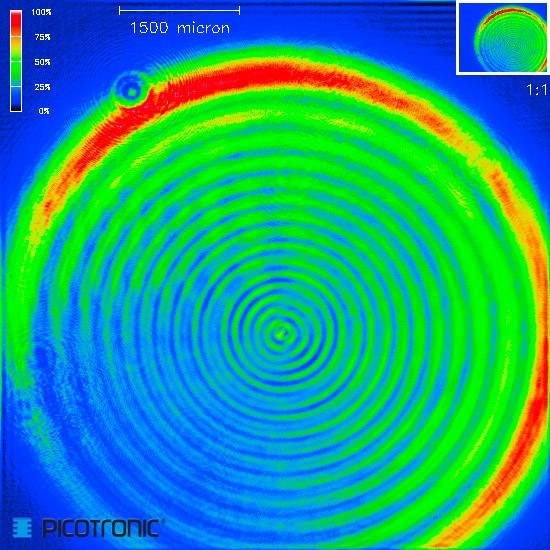

Obojeni interferentni uzorak Fresnelove leće, prikazuje koncentrične prstene u plavoj, zelenoj i crvenoj boji s mjerilom od 1500 mikrometara.

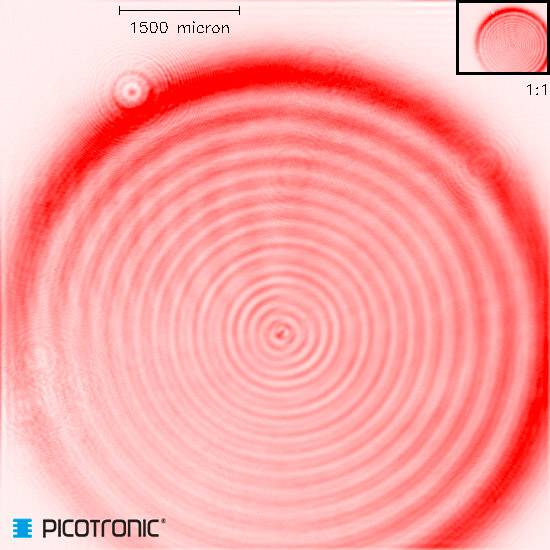

Interferenijski prikaz Fresnelove leće s koncentričnim crvenim krugovima i mjernom skalom od 1500 mikrometara. Uvećani prikaz gore desno.

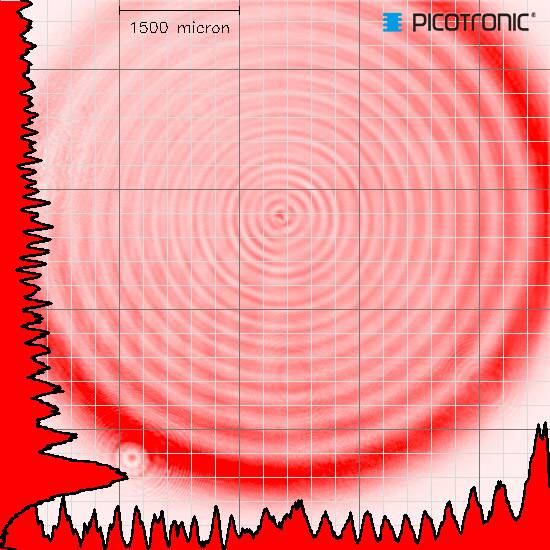

Crveni, valoviti uzorci na rešetki, sastraničnim dijagramom koji pokazuje vršnu vrijednost. Mjerna jedinica '1500 mikrona'. Logo gore desno.

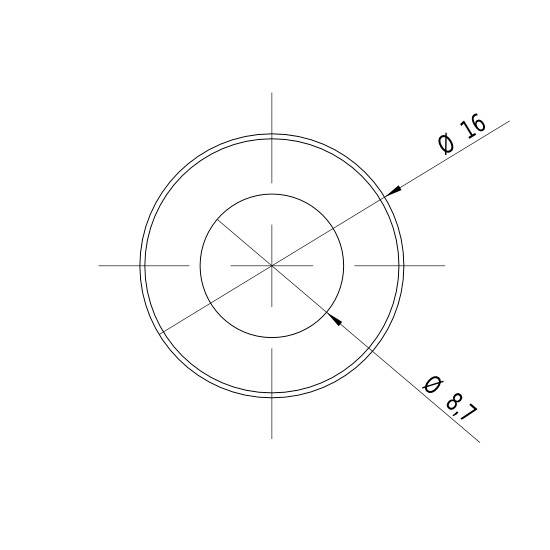

Tehnički nacrt kruga s označenim promjerima Ø 16 i Ø 8,7, sjecištima i linijama.

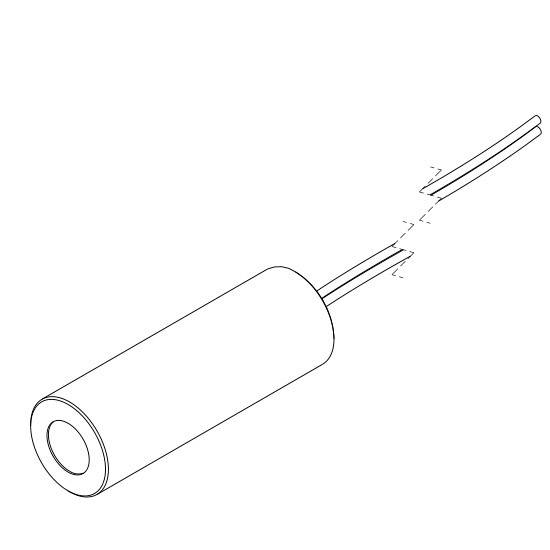

Cilindrički senzor s izlaznim kabelima, pogodan za industrijske primjene za precizno prepoznavanje objekata.
Dijagramm dimenzija cilindričnog objekta duljine 58 mm i promjera 16 mm, dva priključka za kablove s desne strane.
1/8
Vrsta proizvoda
laserski modul
Zračenje - značajke
točka
Valna duljina
635 nm
Snaga
1 mW
Kategorija lasera
2
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Nije dostupno
Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Picotronic laserski modul točka crvena 1 mW DA635-1-3 (16x58)

  • crvena
  • Kategorija lasera: 2
  • Zračenje - značajke: točka

Više informacija

  • Žuti znak upozorenja za 'lasersko zračenje'. Tekst: 'Ne gledati u zraku', 'Laser klasa 2', 'prema DIN EN 60825-1:2008-05'.

Tehnički podaci

  • Priključni kabel od 100 mm
Vrsta proizvoda

laserski modul

Vrsta

DA635-1-3 (16x58)

Zračenje - značajke

točka

Svojstva žarišta

kolimirana

Boja

crvena

Valna duljina

635 nm

1 mW

Kategorija lasera

2

Odstupanje zrake

0.2 mrad

Radna udaljenost

100 m

Radni napon

3 V/DC

Pogonska struja

40 mA

Materijal

aluminij

RoHS-konforno

Da

Maks. temperatura

+50 °C

Min. temperatura

-20 °C

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1695910 Picotronic laserski modul točka crvena 1 mW DA635-1-3 (16x58)

Upute za rad i sigurnost

Upute za rad i sigurnost 1695910 Picotronic laserski modul točka crvena 1 mW DA635-1-3 (16x58)

Informacije

Informacije 1695910 Picotronic laserski modul točka crvena 1 mW DA635-1-3 (16x58)

Izjava o sukladnosti

Izjava o sukladnosti 1695910 Picotronic laserski modul točka crvena 1 mW DA635-1-3 (16x58)

Opis

Isporuka uključuje

  • Laserski modul, točkasti crvene boje 1 mW Picotronic DA635-1-3(16x58)

Napomene

Klasa 2: lasersko zračenje! Pazite na mjere opreza! Ne gledajte u zraku (opekline mrežnice).
