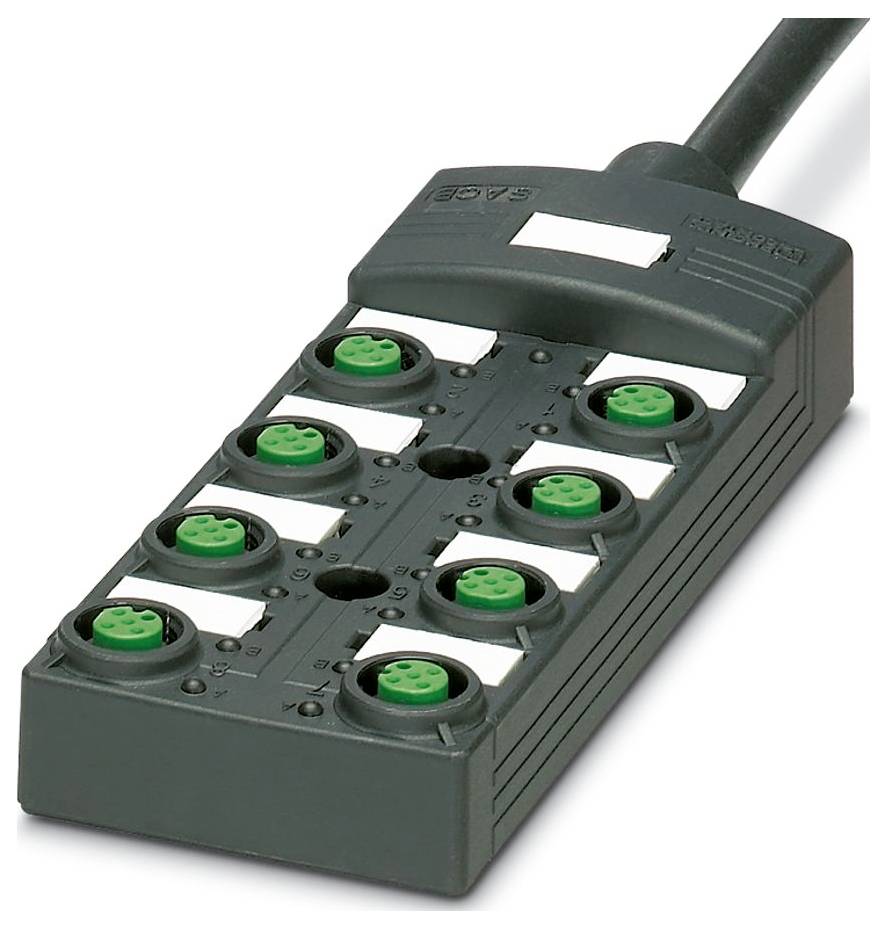

Phoenix Contact SACB-8/ 8-L- 5,0PUR SCO P NPN 1405737 sensorska/aktivatorska kutija razdjelnik s M12 utičnicom 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
sensorska/aktivatorska kutija
Broj signalnih mjesta
8
Broj razdjelnika
8-dijelni
Dostupnost
jednostruko
Tip
SACB-8/ 8-L- 5,0PUR SCO P NPN
Tehnički list (PDF)
9 kom. - zaliha Njemačka
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
75,99 €
3
3% = 2,10 €
73,89 €
5
4% = 2,95 €
73,04 €
10
5% = 3,51 €
72,48 €
25
5% = 4,14 €
71,85 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (75,99 € / komad)
75,99 €
sa PDV-om
Dostupno još samo 9 kom. - zaliha Njemačka
Tehnički podaci
- Broj polova: 11
- Nazivni napon UN: 24 V DC
- Širina: 54 mm
- Visina: 23 mm
- Materijal kućišta: PBT
- Uvjeti okoline: Uvjeti okoline
- Stupanj zaštite: IP65; IP67
- Temperatura okoline (radna): -25 °C ... 80 °C
- Standardi/propisi: IEC 61076-2-101
- Dužina: 149 mm
- Materijal kontaktne površine: pozlaćen
- Vanjski promjer kabela: 8,50 mm ±0,2 mm
- Napomena o uporabi: Neiskorištene utore treba zatvoriti prije upotrebe. Odgovarajuće elemente za zatvaranje možete pronaći pod "Pribor".
- Vanjsko kućište, materijal: PUR
- Materijal vodiča: gole bakrene žice
- Duljina kabela: 5 m
- Presjek vodiča: 8x 0,34 mm² (signalni vod); 3x 0,75 mm² (energetski vod)
- Priključak vodiča: Priključak vodiča
- Napomena za instalaciju: OPREZ: Prilikom polaganja kabela pridržavajte se dopuštenih radijusa savijanja, jer prekomjerne sile savijanja mogu ugroziti stupanj zaštite. Zaštitite konektor od mehaničkih opterećenja, npr. pomoću kabelskih vezica.
- Standardna oznaka: M12 konektor
- Vanjsko kućište, boja: crna RAL 9005
- Druga svojstva otpornosti: dobra otpornost na kiseline, lužine i otapala
- Kodiranje: A
- Otpor izolacije: ≥ 5 MΩ*km
- LED: da
- Materijal kontakta: Cu legura
- Broj utora: 8
- Maksimalni radni napon Umax: 30 V DC
- Ukupna nazivna struja: 12 A
- Maksimalna nosivost struje po putu: 2 A
- Nazivna struja po utoru: 4 A
- Vrsta priključka senzora/aktuatora: M12 utičnica
- Moment zatezanja za utor kabela senzora/aktuatora: 0,4 Nm
- Dodjeljivanje veze: Dodjeljivanje veze
- Utor/pol = boja žice ili priključak: 1 / 4 (A) = BIJELA; 2 / 4 (A) = ŽELJEZO; 3 / 4 (A) = ŽUTA; 4 / 4 (A) = ŽELJEZO; 5 / 4 (A) = PL; 6 / 4 (A) = ŽELJEZO; 7 / 4 (A) = CRNA; 8 / 4 (A) = NAPOJ; 1-8 / 1 (+ 24 V) = ŽELJEZO; 1-8 / 3 (0 V) = ŽELJEZO; 1-8 / 5 (PE) = ŽELJEZO
- Dostupan indikator statusa: da
- Materijal navojne čahure: PBT
- Materijal O-prstena: NBR
- Materijal nosača kontakta: PA
- Moment zatezanja vijka za pričvršćivanje kućišta: 0,5 Nm
- Materijal zalijevajuće mase: PUR
- Lokalna dijagnostika: LED napona napajanja zelena; LED indikator statusa I/O žuta
- Nadzirana funkcija: Napon napajanja
- Optički prikaz: Zelena LED
- PUR/PVC crna [PUR]: PUR/PVC crna [PUR]
- Težina najlona: 107,4 kg/km
- UL AWM stil: 20549 (80°C / 300V)
- Zaštićeno: ne
- Vrsta kabela: PUR/PVC crni [PUR]
- Konstrukcija vodiča signalnog kabela: 19 x 0,15 mm
- AWG signalna linija: 22
- Konstrukcija vodiča za napajanje: 42x 0,15 mm
- AWG napajanje: 18
- Promjer vodiča uključujući izolaciju: 1,3 mm ±0,1 mm (signalni vod); 1,8 mm ±0,1 mm (električni vod)
- Materijal izolacije žice: PVC
- Jednožilna žica, boja: smeđa, plava, zeleno/žuta, bijela, zelena, žuta, siva, ružičasta, crvena, crna, ljubičasta
- Debljina unutarnje stijenke: ≥ 0,15 mm
- Debljina vanjske stijenke: ≥ 0,38 mm
- Potpuno nasukavanje: Vene nasukane u slojevima
- Nazivni napon kabela: 300 V AC
- Minimalni radijus savijanja, trajno ugrađen: 7,5 x D
- Minimalni radijus savijanja, fleksibilno položeno: 10 x D
- Minimalni radijus savijanja, trajno ugrađen: 64 mm
- Najmanji radijus savijanja, fleksibilno ugrađen: 85 mm
- Dinamička nosivost (savijanje): Maksimalni ciklusi savijanja: 1.500.000, radijus savijanja: 10 x D, udaljenost pomicanja: 2 m, brzina pomicanja: 2 m/s
- Otpornost na plamen: DIN EN 50265
- Otpornost na ulje: prema VDE 0472 dio 803
- Posebne značajke: bez silikona
- Maksimalni otpor vodiča: ≤ 53 Ω/km (signalni vod); ≤ 26 Ω/km (električni vod)
- Ispitni napon žica/žica: 2000 V (50 Hz, 5 min.)
- Vrsta proizvoda
sensorska/aktivatorska kutija
- Broj signalnih mjesta
8
- Dostupnost
jednostruko
- Tip
SACB-8/ 8-L- 5,0PUR SCO P NPN
- Glavni vod
da
- Broj razdjelnika
8-dijelni
- Prikaz statusa
s led
- Priključak
M12 utičnica
- Širina
54 mm
- Dužina
149 mm
IP65
IP67
- Opteretivost struje po utoru
4 A
- Ukupna struja (jednostavno napajanje)
12 A
- Maks. temperatura
80 °C
- Min. temperatura
-25 °C
- Poprečni presjek priključka maks.
0.75 mm²
- Poprečni presjek priključka min.
0.34 mm²
- Vrsta priključenja (Razdjelne kutije)
M12 utičnica
- Materijal kućišta
PBT
- Ukupan broj polova
4
- Proizvođač-br. dijela
1405737
- Sadržaj
1 St.
- Duljina kabela
5 m
- Broj polova
4
- Visina
23 mm
- Strujna opteretivost (ukupna)
12 A
- Strujna opteretivost po I/O signalu
2 A
- Dubina
149 mm
- Radni napon
24 V
- Nazivni napon
24 V
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3586155 Phoenix Contact SACB-8/ 8-L- 5,0PUR SCO P NPN 1405737 sensorska/aktivatorska kutija razdjelnik s M12 utičnicom 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3586155 Phoenix Contact SACB-8/ 8-L- 5,0PUR SCO P NPN 1405737 sensorska/aktivatorska kutija razdjelnik s M12 utičnicom 1 St.
Opis
Razvodna kutija, vrsta priključka: M12 utičnica (plastika), broj utora: 8, broj polova: 4, kodiranje: A, konfiguracija utora: jednostruki, indikator statusa: da, NPN; priključak glavnog voda: fiksni priključak 180°, PUR/PVC, duljina kabela: 5 m, oklop: ne
